一、开发工具总览

开发软件	1.e2studio 2023-07 2.e² studio and RZ/N2L FSP Installer	1.setup_rznfsp_v1_2_0_e2s 2.RZN_FSP_Packs_v1.2.0 3.setup_rznfsp_v1_2_0_rzsc	IAR: 9.32.2+rzsc
下载地址	瑞萨官网	Github	IAR+Github
软件包	Github下载	Github下载	Github下载
编译工具链 Toolchain	GCC在线下载	整合	IAR Compiler
烧写软硬件	SEGGER J-Link: 7.80b later J-Link V11	SEGGER J-Link: 7.80b later J-Link V11	IAR I-jet

1.1 下载

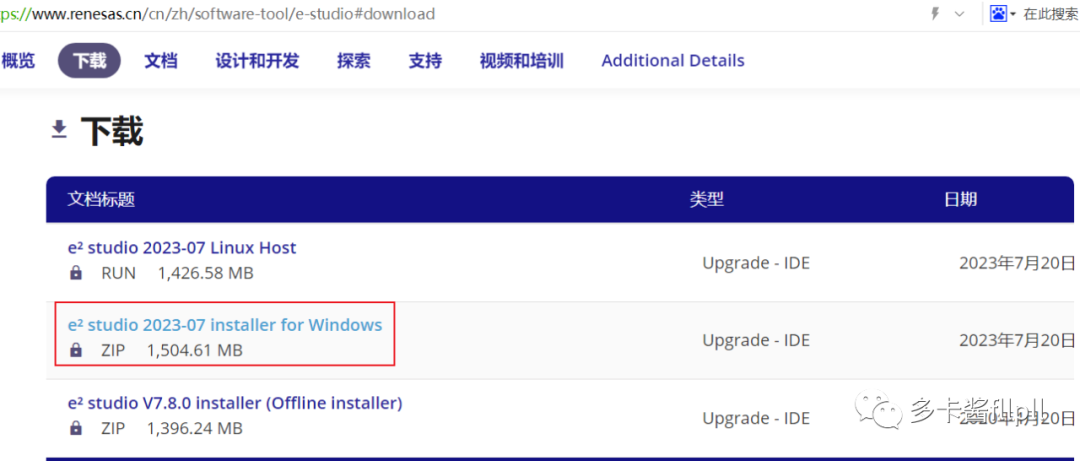

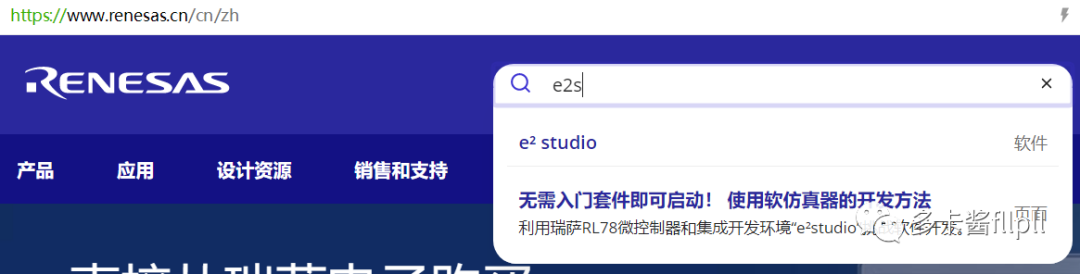

1.1.1 e2studio官网下载

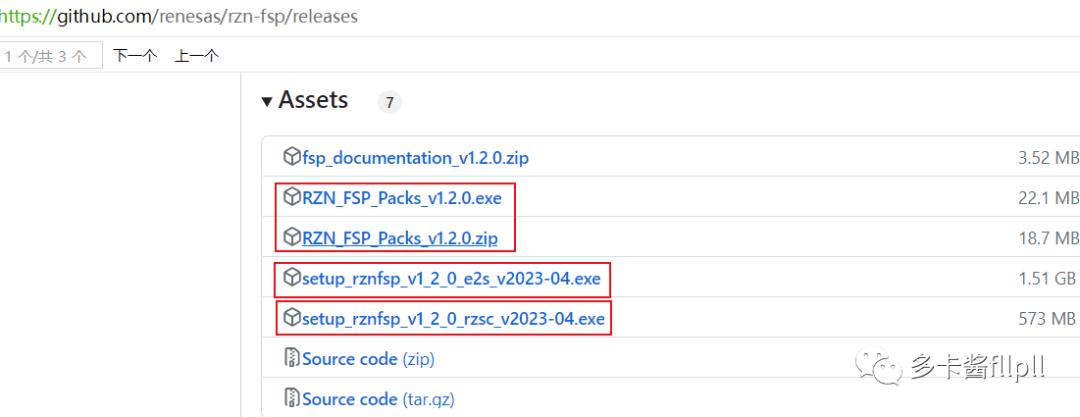

1.1.2 Github下载FSP

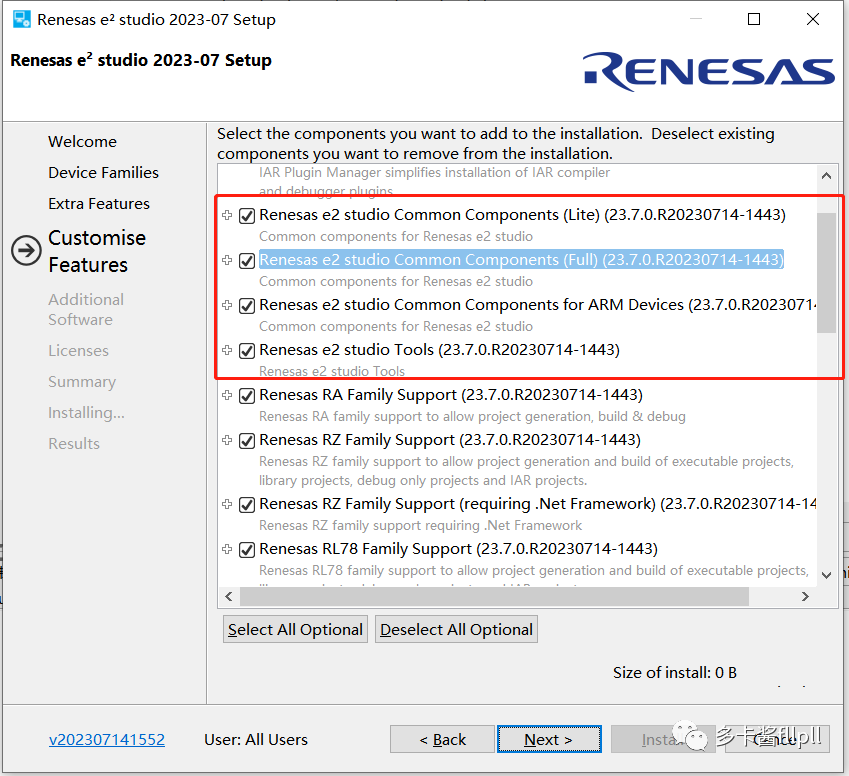

1.2 安装

e2s安装目录 *\Renesas\e2_studio
例如：D:\Renesas\e2_studio

FSP安装
v1.0.0,v1.1.0,v1.2.0安装包安装在根目录\Renesas\e2_studio

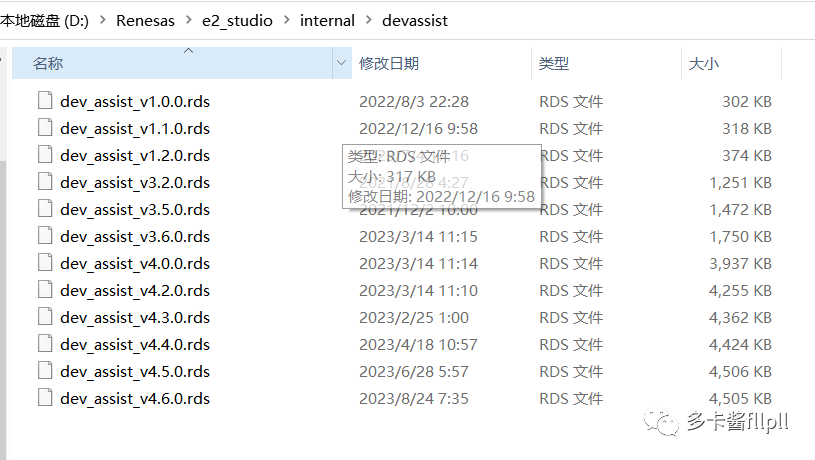

文件包复制到\Renesas\e2_studio\internal

编译工具安装
建议安装e2s中在线安装，添加环境变量

二、开发板

2.1 资料文档

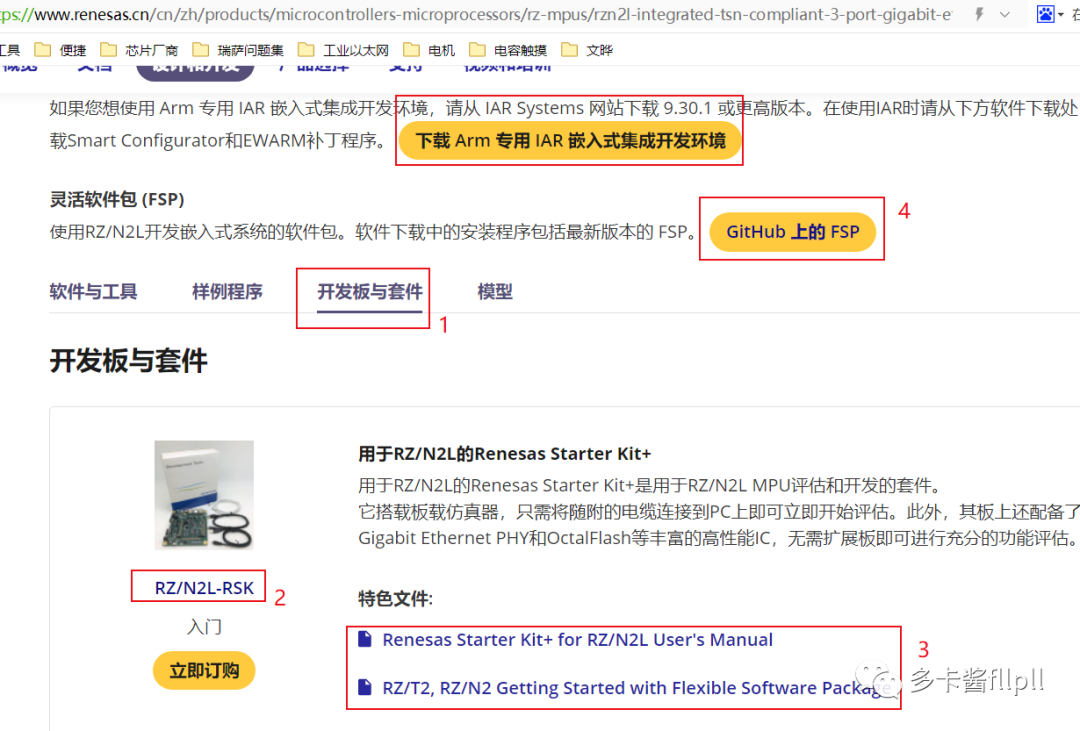

1、Renesas Starter Kit+ for RZ/N2L User's Manual
2、RZ/T2, RZ/N2 Getting Started with Flexible Software Package
3、Renesas Starter Kit+ for RZ/N2L Design Package 原理图
4、RZ/T2M, RZ/N2L Group Hardware Design Guide 手册 - 硬件

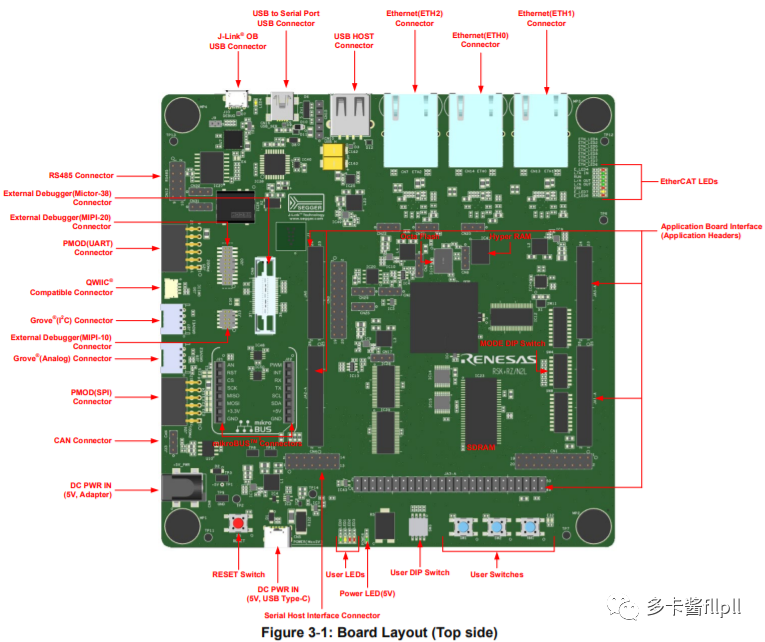

2.2 RSK开发板

1、debug连接：usb-type c + jlink OB + USB to serial
2、USB口在背面
3、sw4 boot mode：sw4-1~3 on|on|on: xspi boot mode

三、注意事项

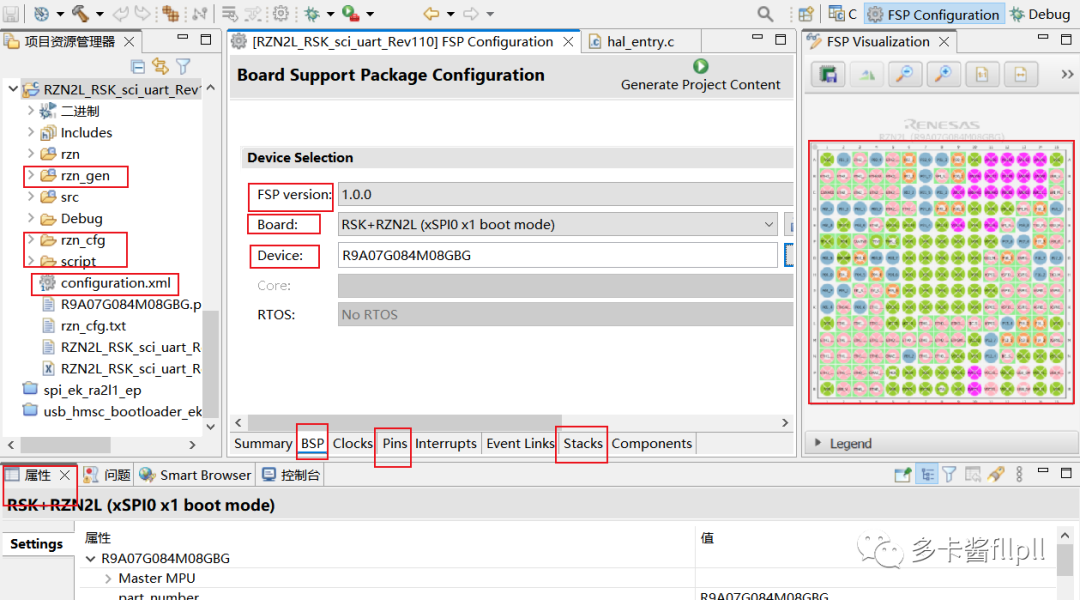

3.1 e2studio窗口主要功能

1、configuration.xml：启动FSP
2、FSP主要功能：BSP、Pins、Stacks、属性、引脚图
3、生成代码：rzn_gen、rzn_cfg、script不可修改

3.2 Debug视图前进后退

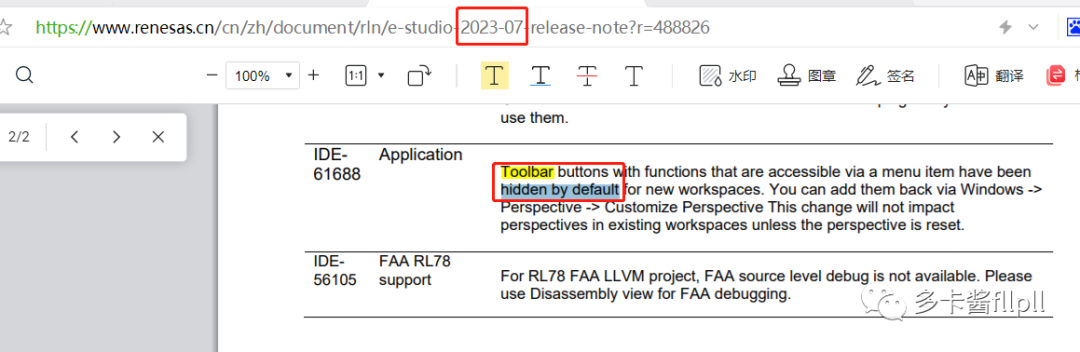

e2studio 2023-07默认隐藏工具栏按钮

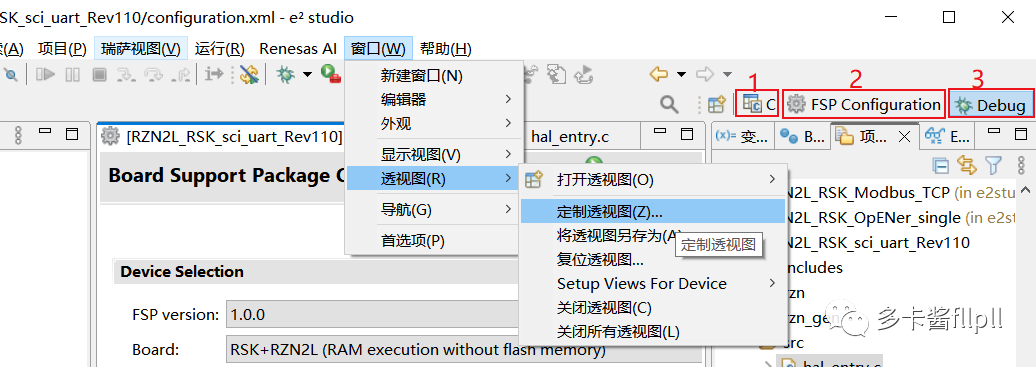

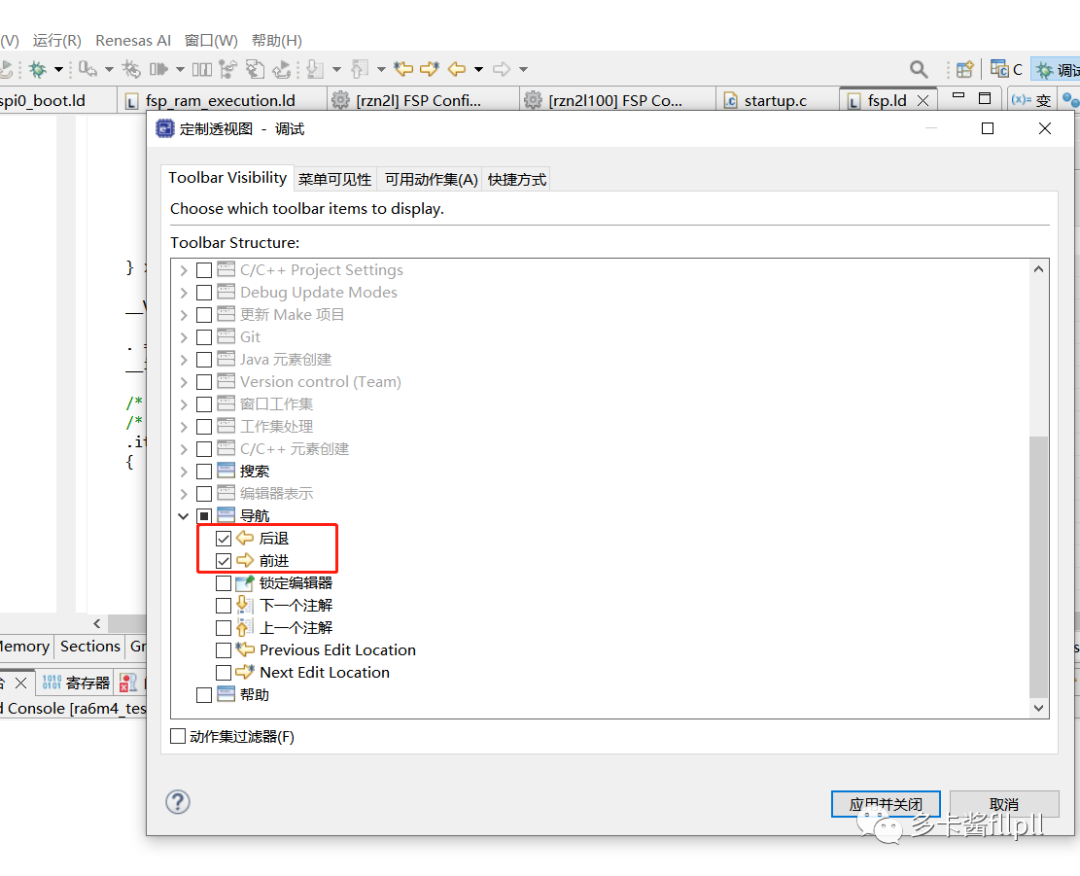

C视图/FSP视图/Debug视图工具栏按钮设置

3.3 修改CPSR脚本

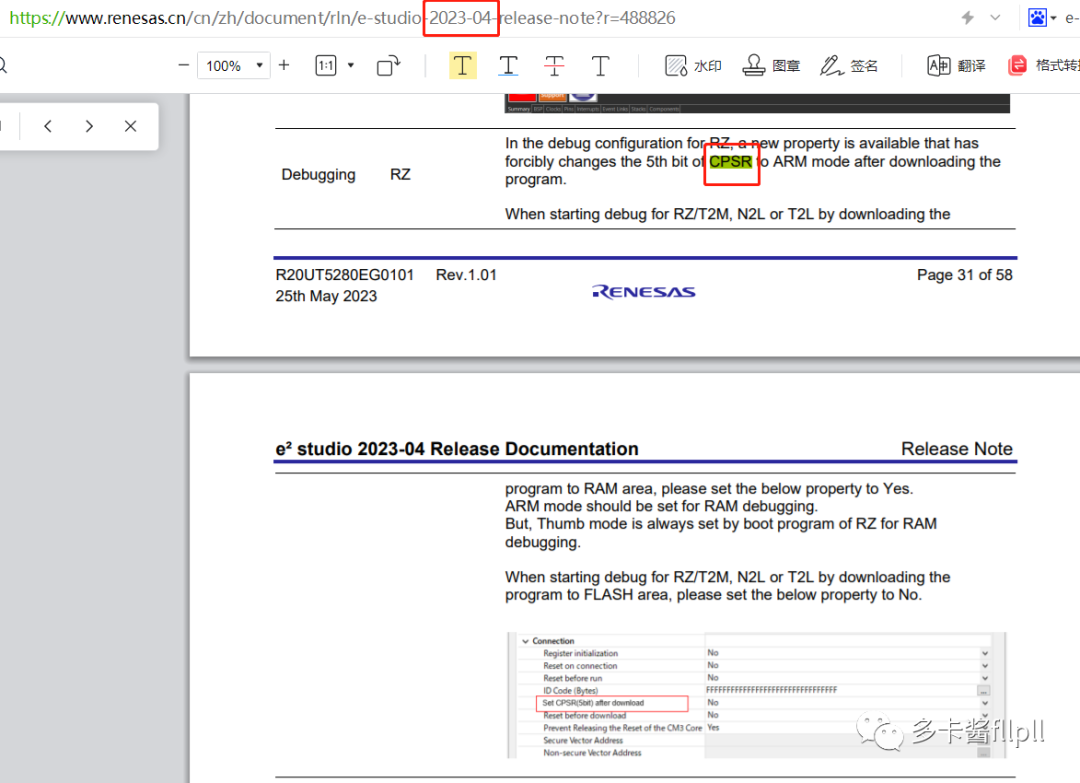

e2studio 2023-04自动修改RZN2L CPSR

e2studio 2023-04以下版本修改CPSR脚本

保存下面为change_cpsr.py，放到工程根目录

# --- --- stop handler ---
def stop_handler (event):
    pc = gdb.parse_and_eval('$pc');
    address = gdb.parse_and_eval('system_init');
    if pc == address:
        gdb.execute('set $cpsr = $cpsr & 0xffffffdf');
        gdb.events.stop.disconnect (stop_handler)
# --- stop handler ---

gdb.events.stop.connect (stop_handler)

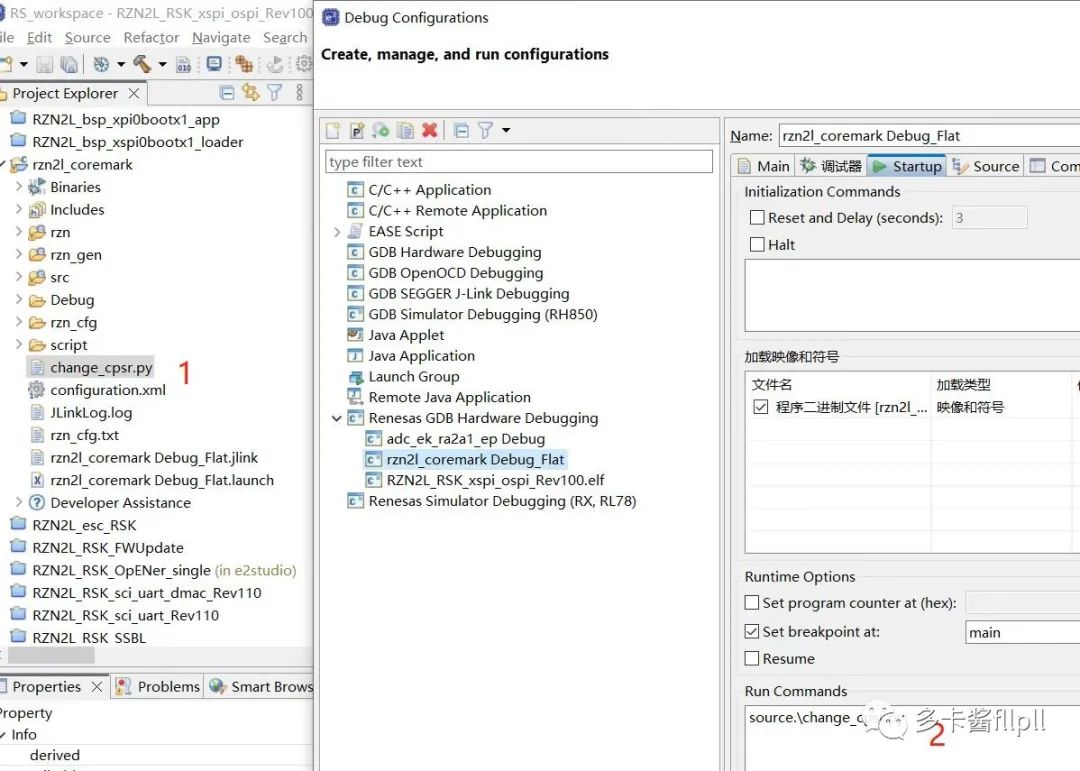

debug configurations启动change_cpsr.py

3.4 configuration.xml打不开

e2s相关依赖必须安装

四、调试RSK开发板，输出hello world

1、下载例程包
RZ/N2L Group Example program
[Toolchains=GNU ARM Embedded|v9.3.1,20200408;IAR Embedded Workbench for ARM v9.30.1]

2、导入串口例程
\r01an6538ej0120-rzn2l-example-program-package\RZN2L_RSK_sci_uart_Rev110\basic\gcc\RZN2L_RSK_sci_uart_Rev110a

3、编译debug到RSK
printf("Hello World\n");
串口输出。

4、新建工程向导
移植RA（ARM M33 M4） 的串口重定向功能，RZN2L（ARM R52）内核依然好用
