十六、从0开始卷出一个新项目之瑞萨RZN2L再谈固件升级

一、概述

• 其实早在六、从0开始卷出一个新项目瑞萨RZN2L之loader app分离工程优化，我们就分享了通过loader+app（FSP1.1.0）实现固件升级

• 但是近期升级到FSP2.1.0确实不好用了，本文分享新的工程源码和其中的问题

• 源码只包括工程构建和必备的功能，例如固件具体传输、校验需自行实现

二、源码和问题说明

• 提供了基于FSP1.1.0和FSP2.1.0的官方的loader+app双工程
  RZN2L_bsp_xspi0bootx1_loader_fsp110
  RZN2L_bsp_xspi0bootx1_app_fsp110

  RZN2L_bsp_xspi0bootx1_loader_fsp200
  RZN2L_bsp_xspi0bootx1_app_fsp200

• 可以通过串口/usb来查看loader引导app的过程

• 可以通过串口、usb、以太网等在loader中传输固件，需自己实现

• 低于FSP1.3.0版本升级到FSP2.0.0以上版本，启动和链接文件改动较大。

• 源码是较通用的加载方式，更高级的分散加载需要自行修改，可以参考w我的十一、从0开始卷出一个新项目之瑞萨RZN2Lrzn2l_coremark_fsp200工程构建和gcc .ld链接文件的修改方法和
  嵌入式科普(21 22 29)c代码究竟是如何一步步运行的

• 新旧版本使用的GCC编译器也影响

• FSP驱动存在未判断回调函数是NULL的bug

三、重新理解芯片引导启动过程

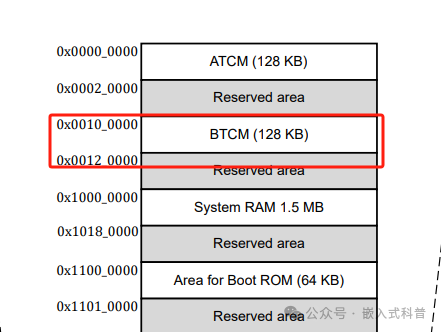

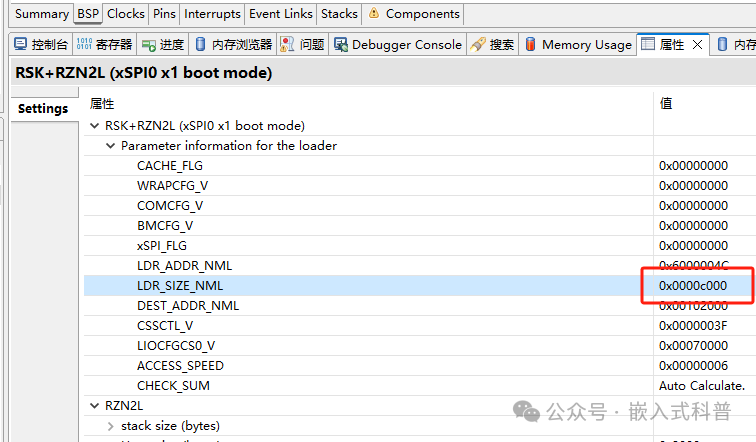

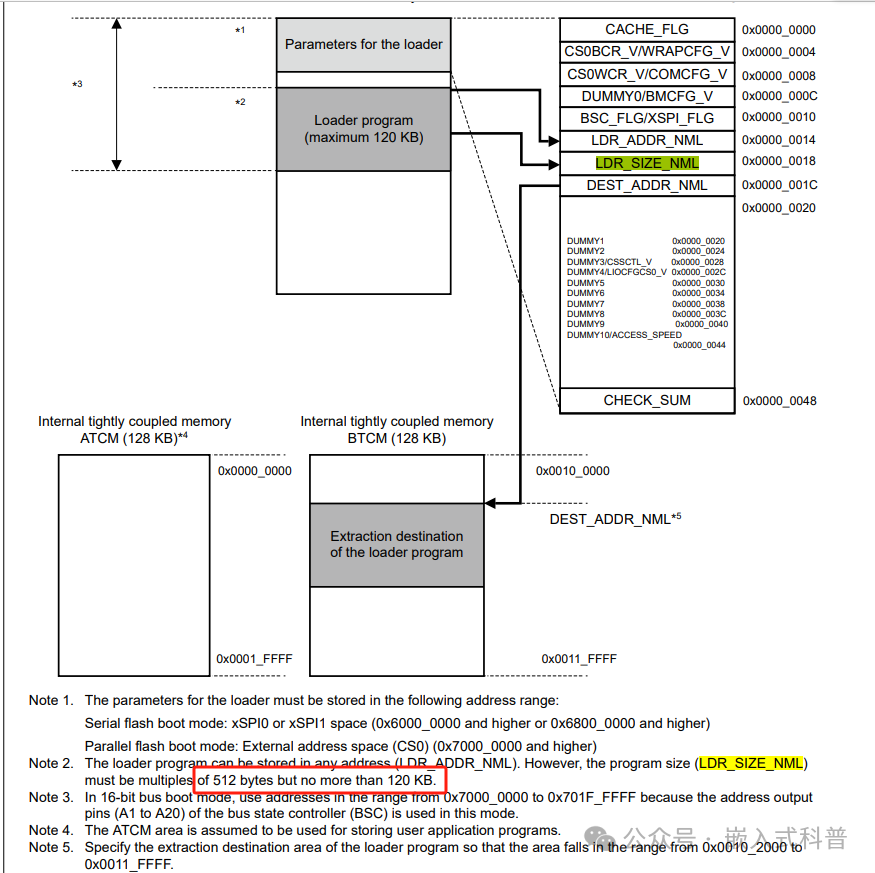

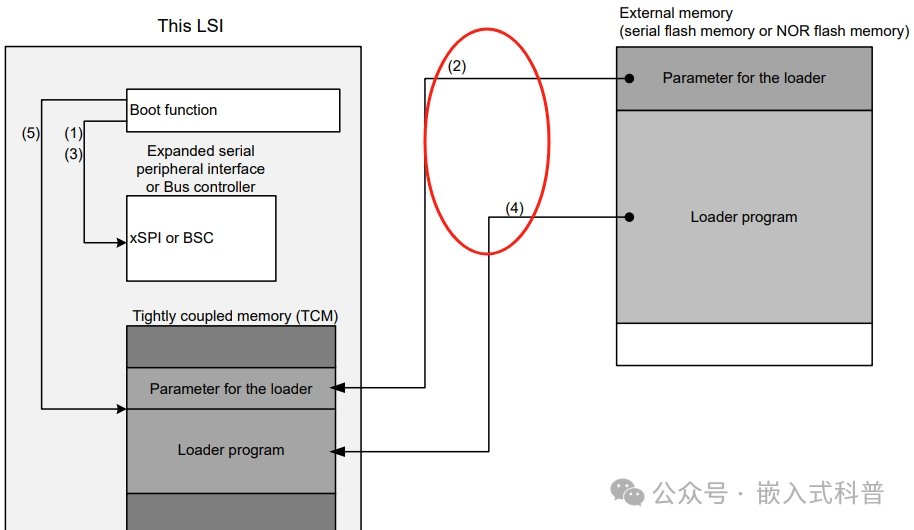

• 芯片启动

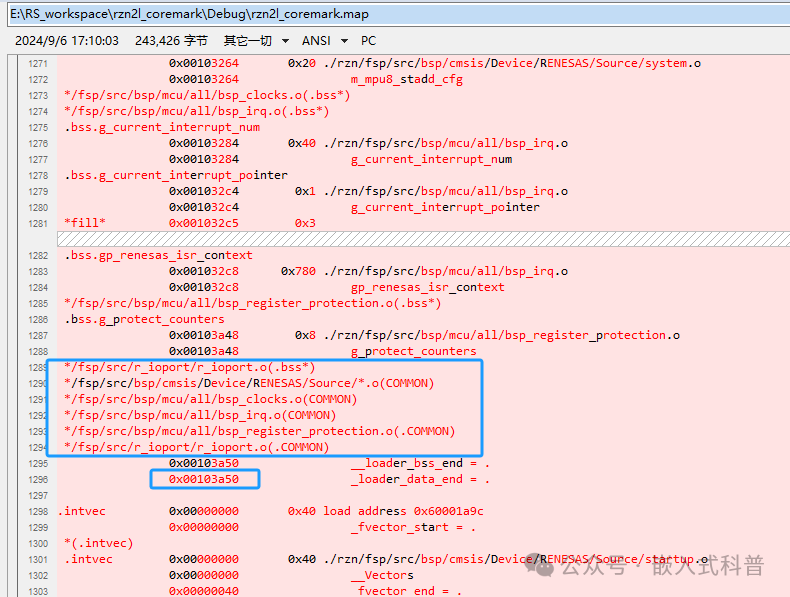

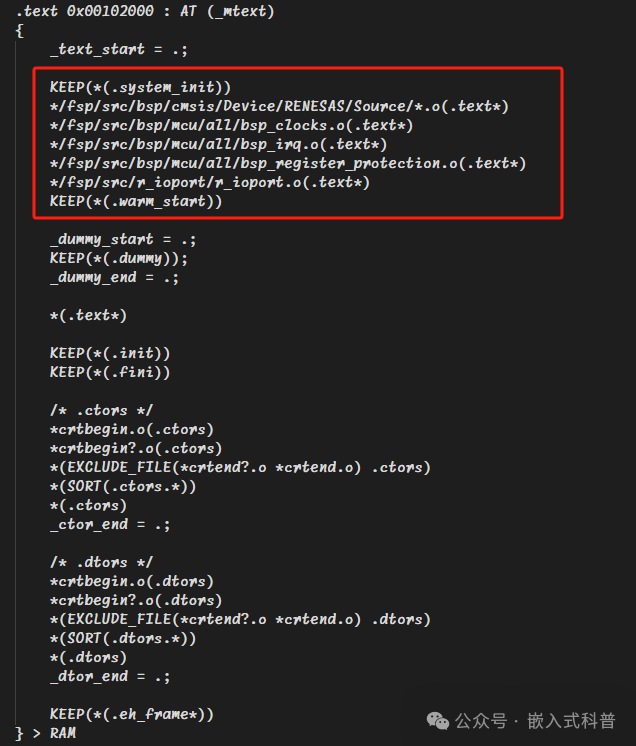

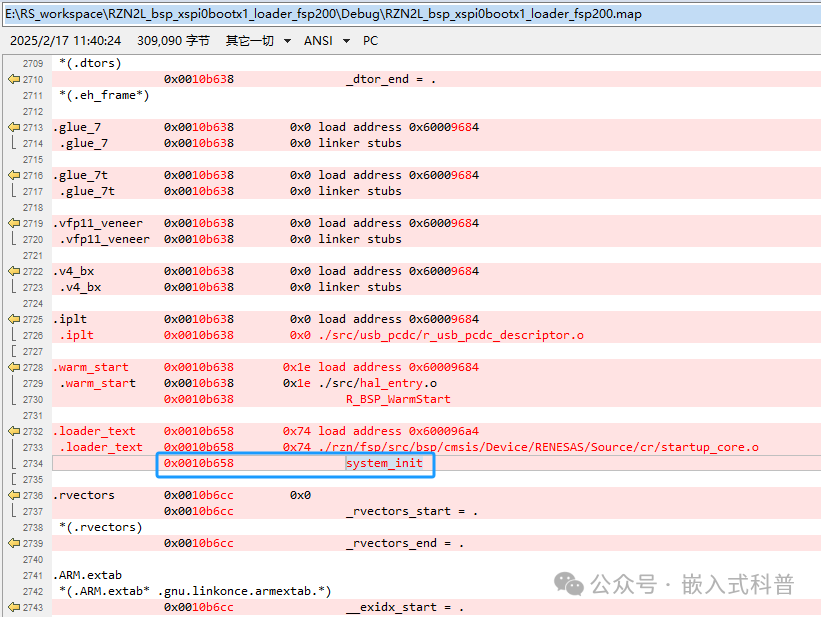

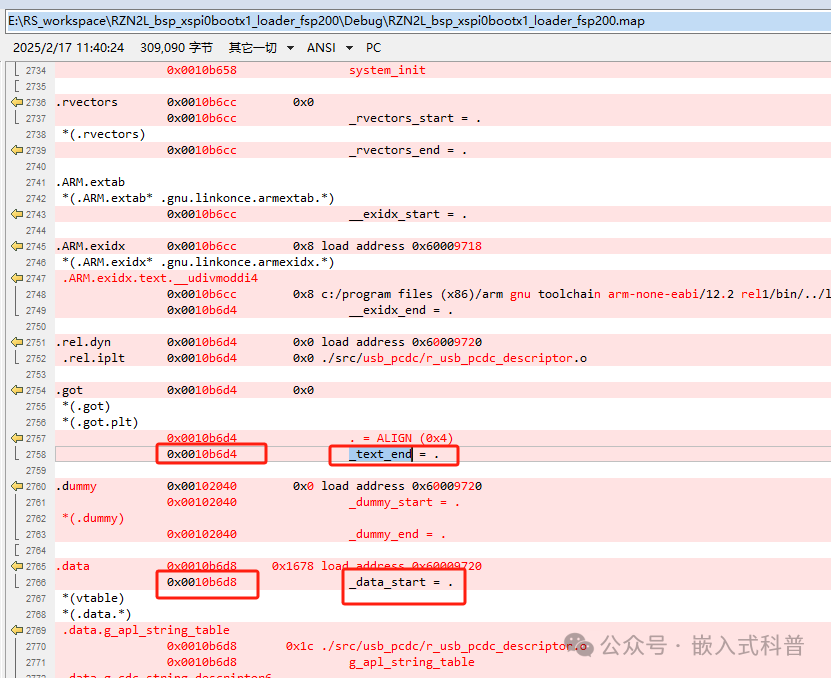

• loader text

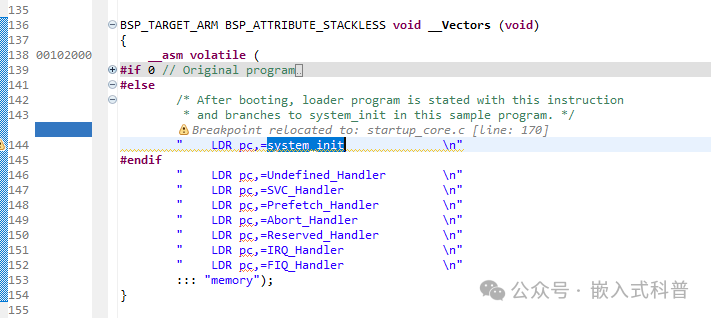

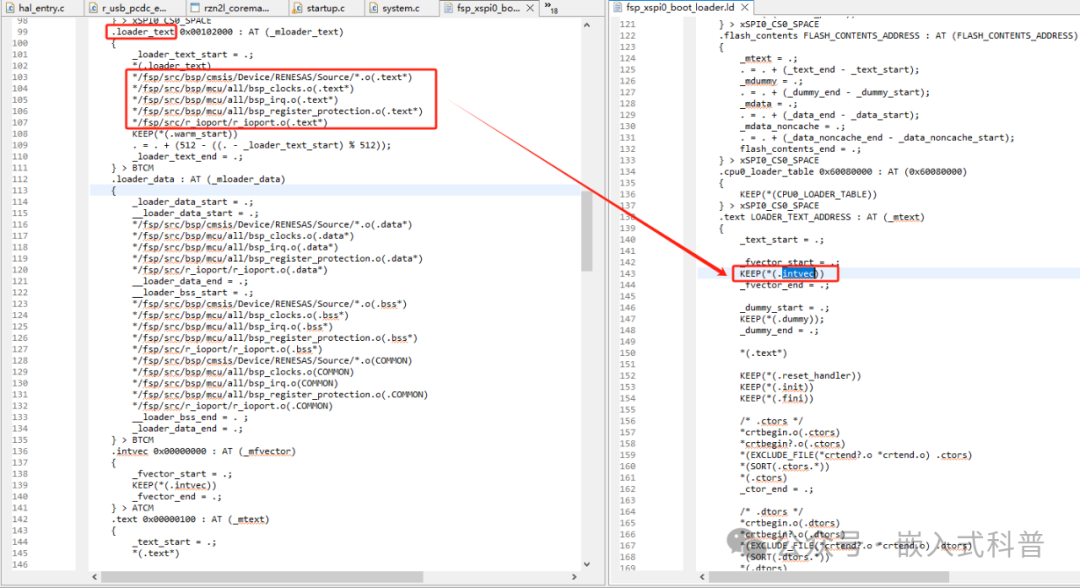

• loader startup本质

四、固件加密

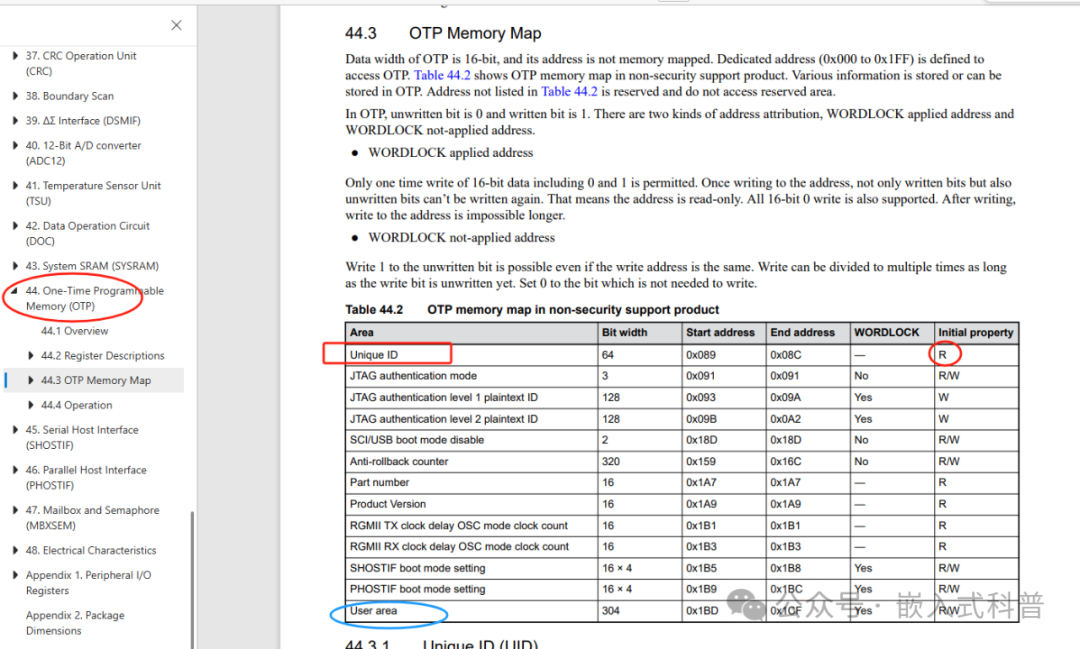

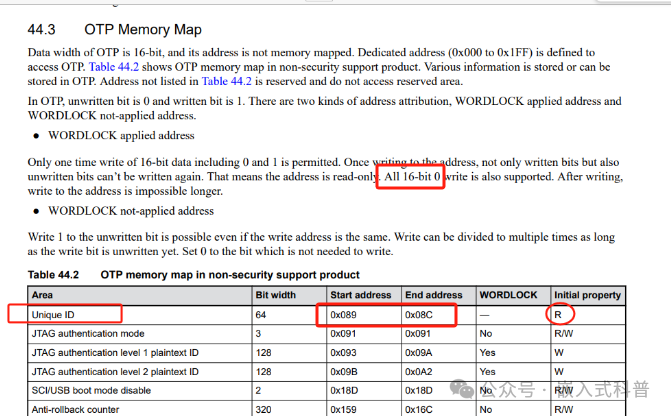

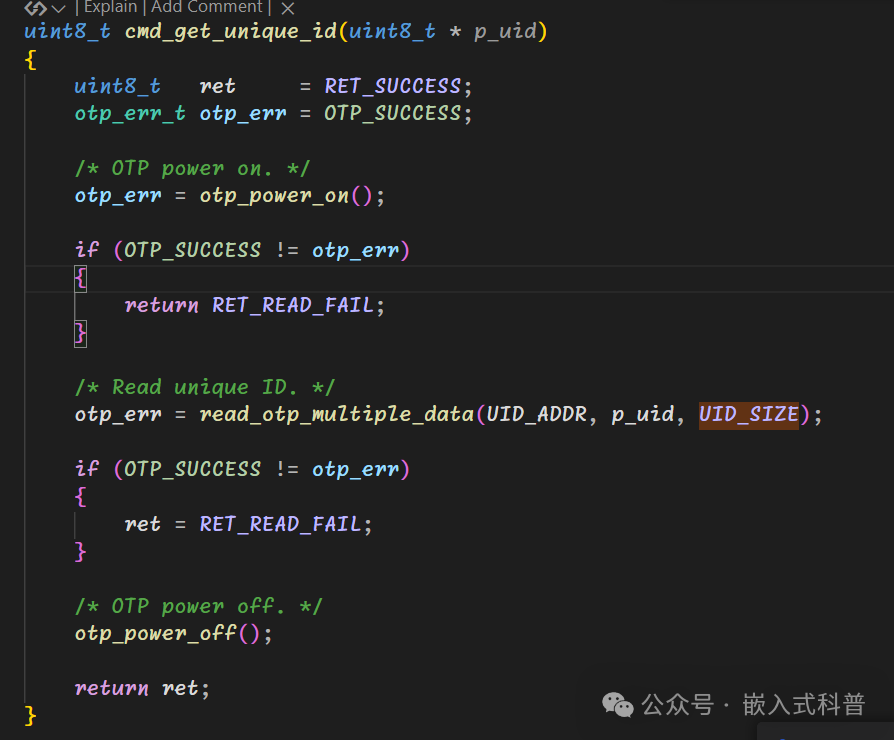

• OTP和UID

• AES加密
  https://github.com/kokke/tiny-AES-c

五、其他固件升级方案

• UART/USB启动
  参见相关例程

• EtherCAT FOE
  参见相关例程，带双分区

• 以太网升级例程
  未提供xspi版本

六、总结

• 回头再看芯片启动过程、升级固件引导过程还是细节很多，未理解本质一定会碰到问题

• loader+app属于熟知的“IAP升级”有灵活性；UART/USB启动、EtherCAT FOE只需要很少的研发投入

• 固件加密的思考
