SGX内存访问控制和Enclave虚拟内存视图

SGX内存访问控制

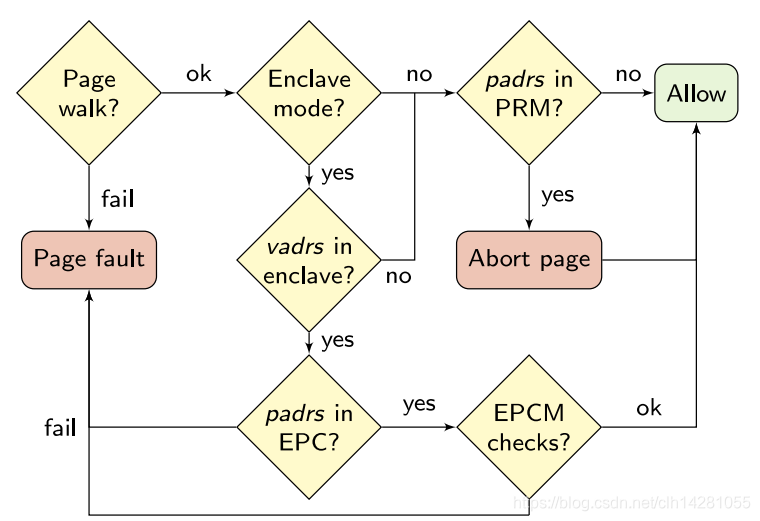

下图是Foreshadow Slide里面的图，EPCM是EPC内存访问控制的其中一环，EPC访问控制（广义上如此。狭义上的EPC访问控制应该就只是单纯的EPCM所作的访问控制了）还包含了页表访问控制、PRM的访问控制等。

这张图说明了，首先查走页表，如果走页表出问题，那么就#PF。

然后检查如果不是Enclave模式，那么就不允许访问PRM（PRM是系统软件也无权访问的地方，Abort Page）。

如果是Enclave模式使用了非ELRANGE的内存，那么确保物理地址不在PRM中，不然无权访问（Abort Page）。

如果是Enclave模式，并且VA在ELRANGE中，那么就要求PA在EPC中，不然就#PF。如果PA在EPC中，就需要和EPCM之前记录在册的VA-PA等信息进行匹配，匹配了才放行。

所以EPC的访问控制包含了页表访问控制、PRM访问控制、EPCM访问控制这三大类。

多了一层虚拟机的内存访问控制如下图所示（来自于Foreshadow NG，多了一层EPT，即虚拟机所用到的GPA->HPA的Extended Page Table），下图中相较于上图部分细节省略了。

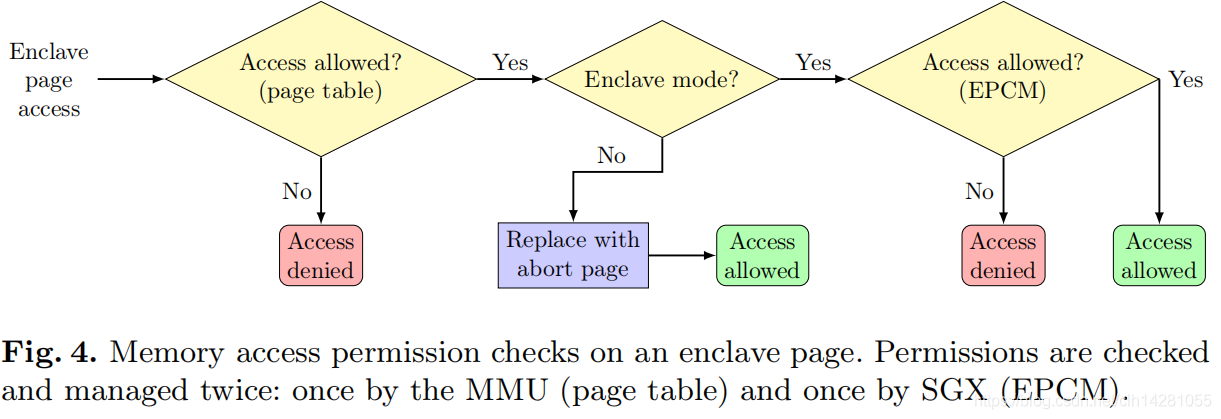

下图是AsyncShock中画的图，比上面两张图简略。

Enclave虚拟内存视图
