笔者于2023年第一学期参与智能仪器仪表课程,因对学习内容有感,顾写此文章
一、利用LTspice库原件构建一个简单稳压电路
众所周知,齐纳二极管具有较好的稳压效果,所以器件选型方面,笔者采用较为简单的齐纳二极管,在供电电压为9v时,输出电压为5v。
搭建最简单的电路如下图:
由基尔霍夫电流定律可知,R2阻值不宜过小,否则会导致齐纳二极管消耗功率过高从而引起发热导致电路使用率降低。笔者这里采用2k欧,其实也不是很大,但是够用了。
笔者疏忽,试验时候没有上述稳压方案的结果,但各位读者大大可以自己试验下,会发现稳压效果还是符合要求的。
咳咳
但是我们可以通过上述电路图发现,我们的电路稳压值与齐纳二极管的选型有较大的关系,无法做到低成本调试,不适合应用到实际生产与自研电路的调试中(总不能一个电压值一个二极管吧)而且 齐纳二极管的反向击穿伏安曲线并不是理想的垂直线,而存在一定轻微的倾斜。为了在负载较大的时候仍能提供较为稳定的电压,笔者将齐纳二极管与放大器结合,具体如下。
二、搭建可调稳定降压电路

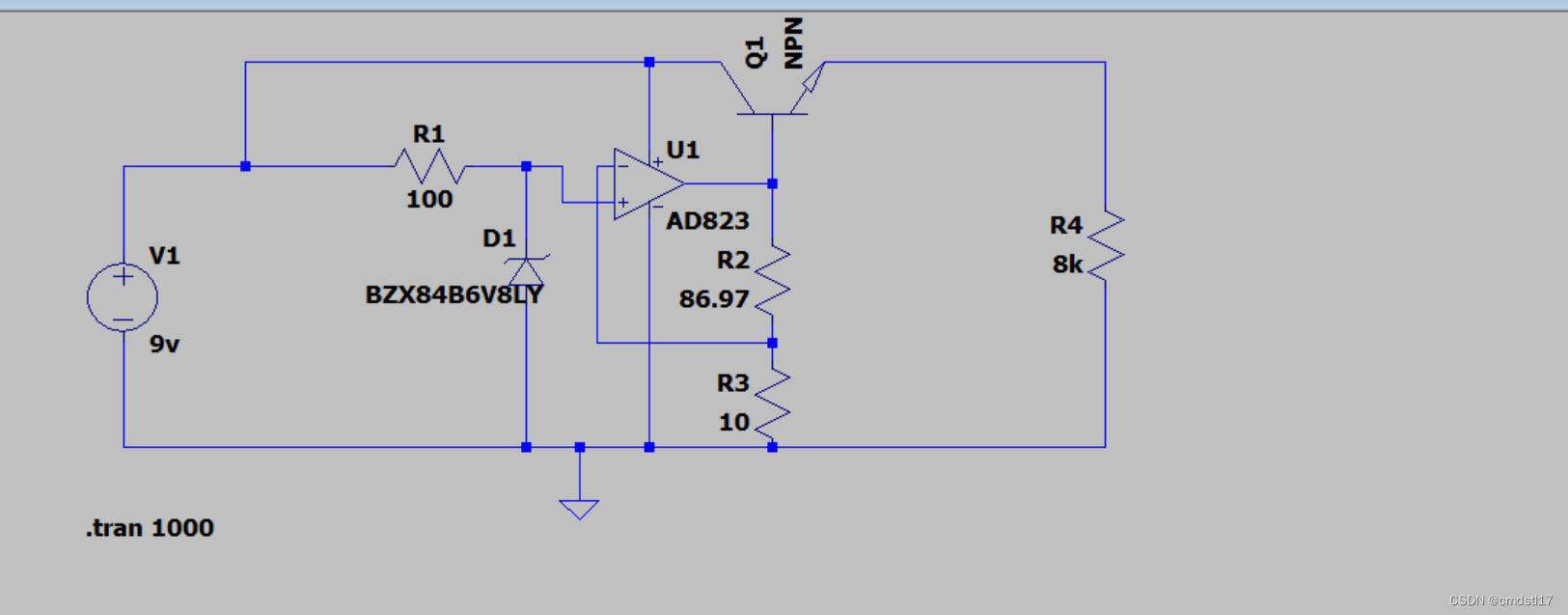

电路图如下:
上述电路图为笔者给出的9v~5v较为稳定的降压。

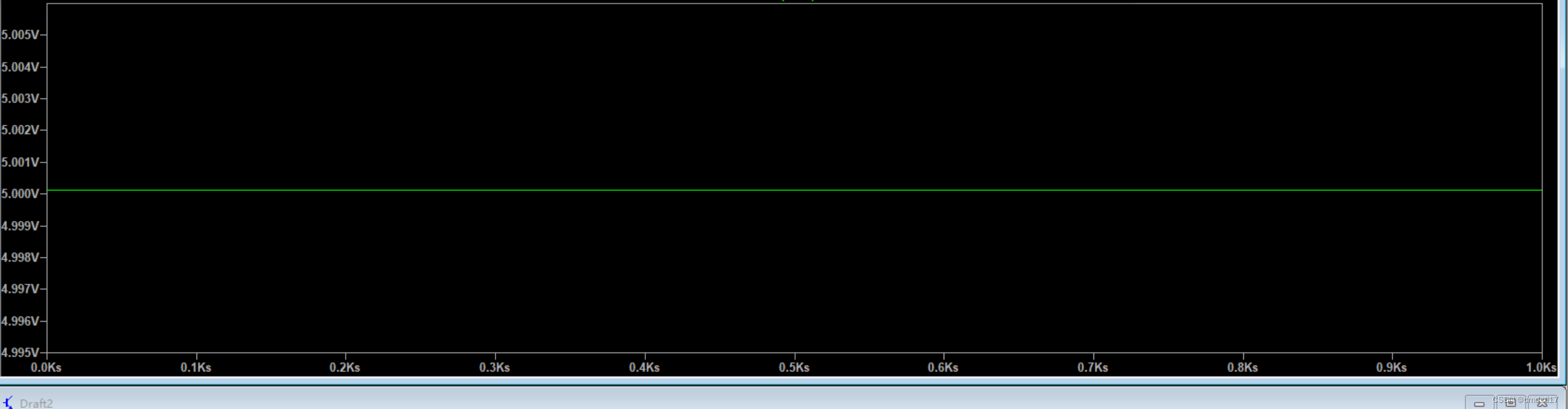

仿真结果如下:
稳定吧!很符合要求吧!
注意哦,各位读者大大自己调试的时候不要忘记运算器上电,也不要接错引脚(亲眼见好兄弟将供电引脚接成输入引脚了)。这里调试难点在于R2R3的值,其对电路稳压值具有决定性影响,但是笔者这里组织采用过小了,这是后续改进目标。
什么?你问我R2R3怎么调?电机转过吧,PID见过吧,摁调PID怎么搞这个就怎么调。其实有理论计算值的,笔者这里就不赘述了。
三、如何将外界的原件导入LTspice!
笔者认为这部分内容比较重要。由于LTspice内部库好久好久没更新了,导致现在市面上有一部分元器件没有导入,而重新学习一个电路仿真软件又会花费较多时间,因此学会从外部导入元器件是比较重要的。

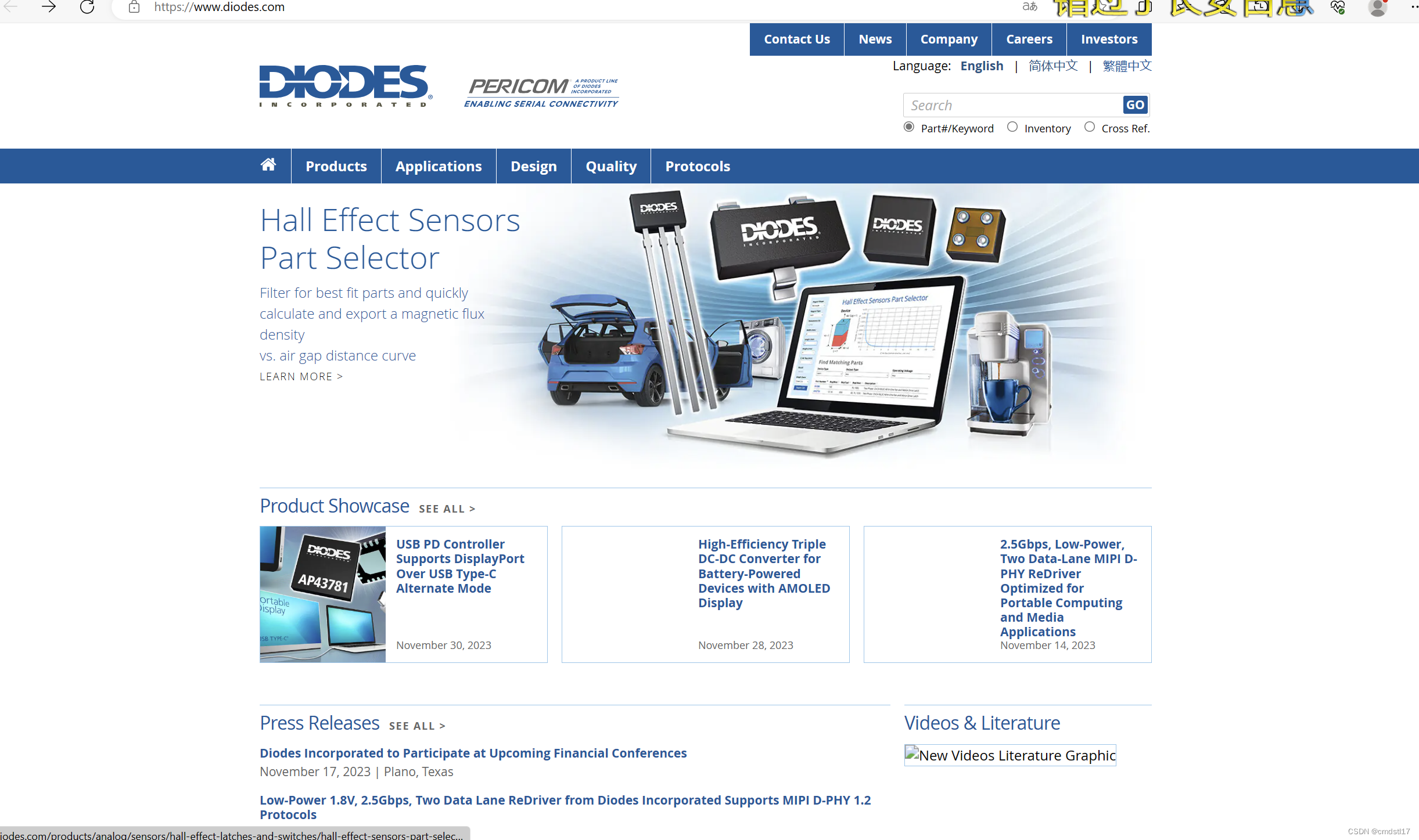

首先哈,咱们先找到一个元器件供应商(笔者找的diodes,拿这个举例子就)

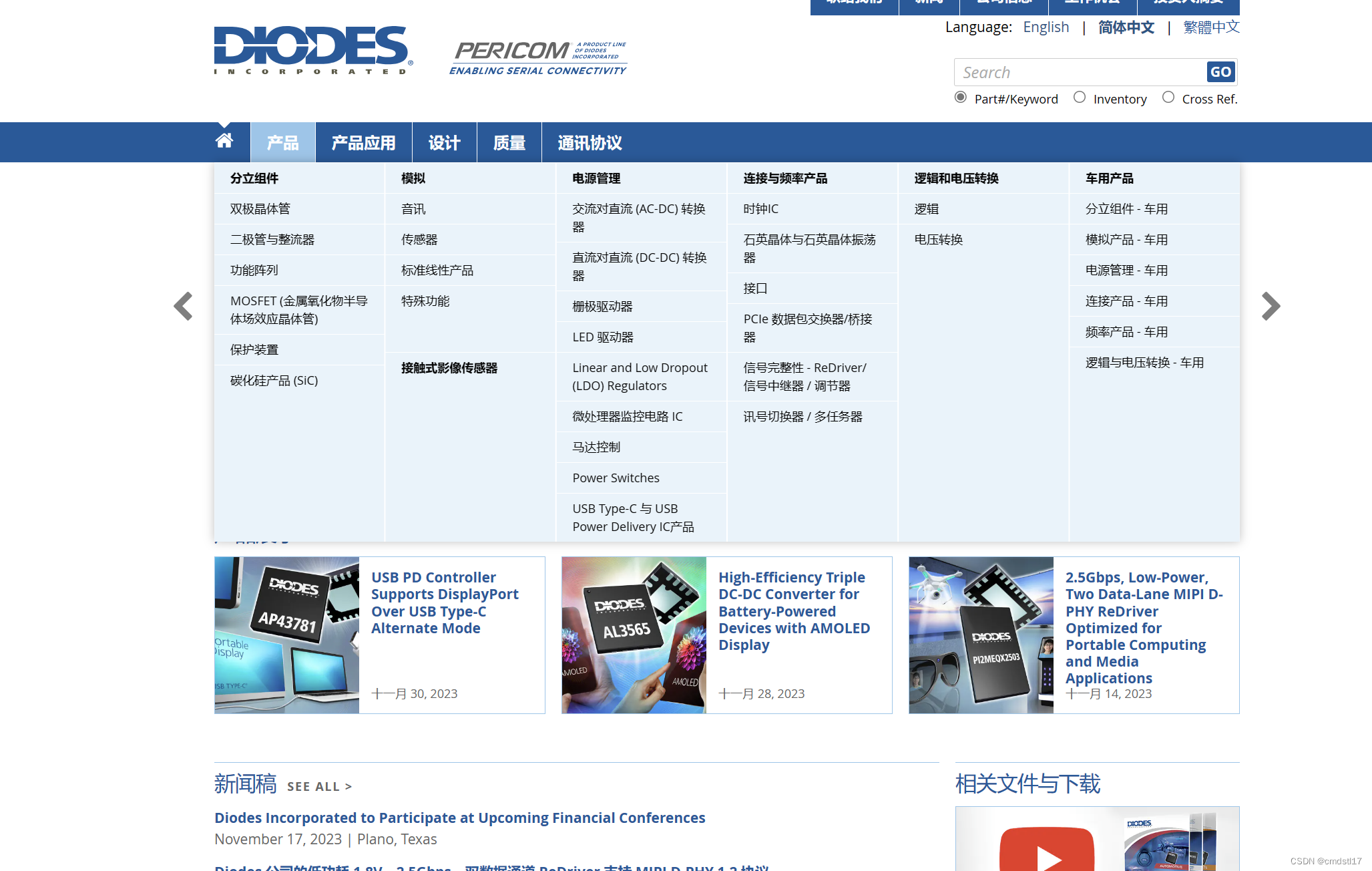

一般的器件网站像TI,DIODES都是英文界面,咱们右上角给他偷偷转换成中文。
接下来我们在产品里面挑选一个我们需要的元件

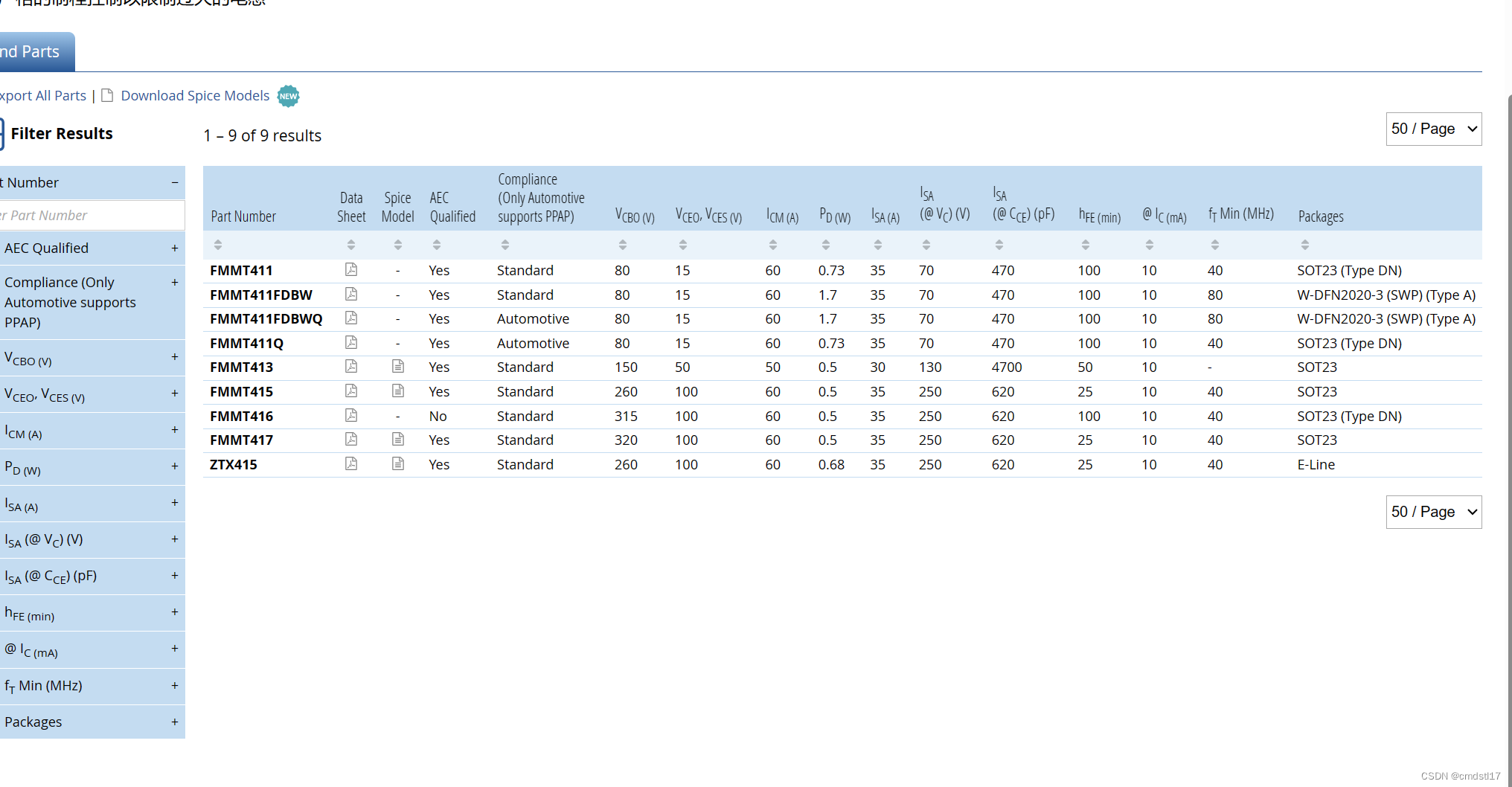

笔者这里选了雪崩二极管,如下图。我们在图里能看见第三栏 spice model那一栏里,有文本提示的就是可以导入的元器件,没有的应该是LTspice里面原来就有的,我们随便下载一个。

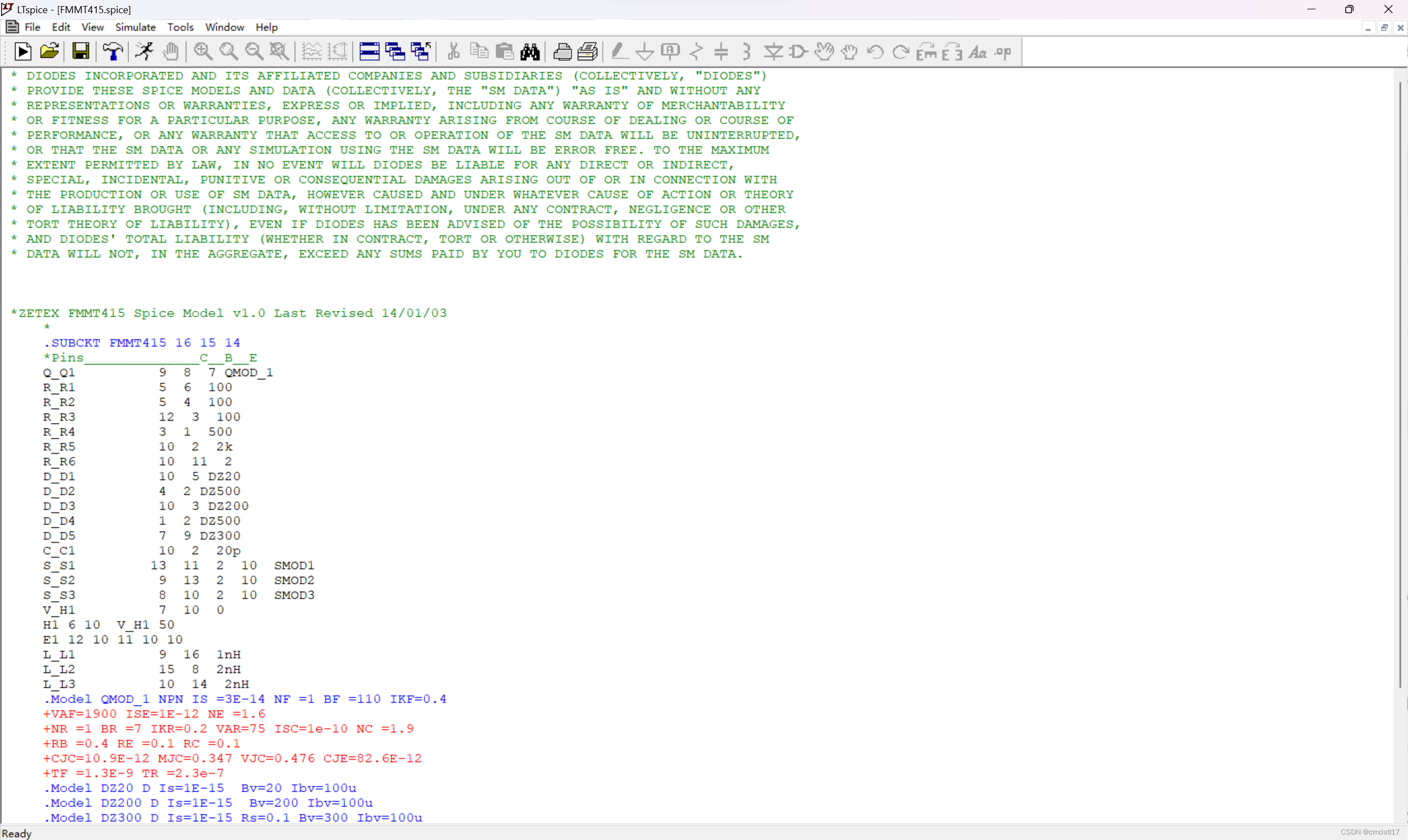

好的,本期幸运儿是FMMT415 。下载完成后我们用LTspice打开,效果如下:
......来个英语课代表翻一下
不用管上面那部分英文,咱们像这样子操作一下

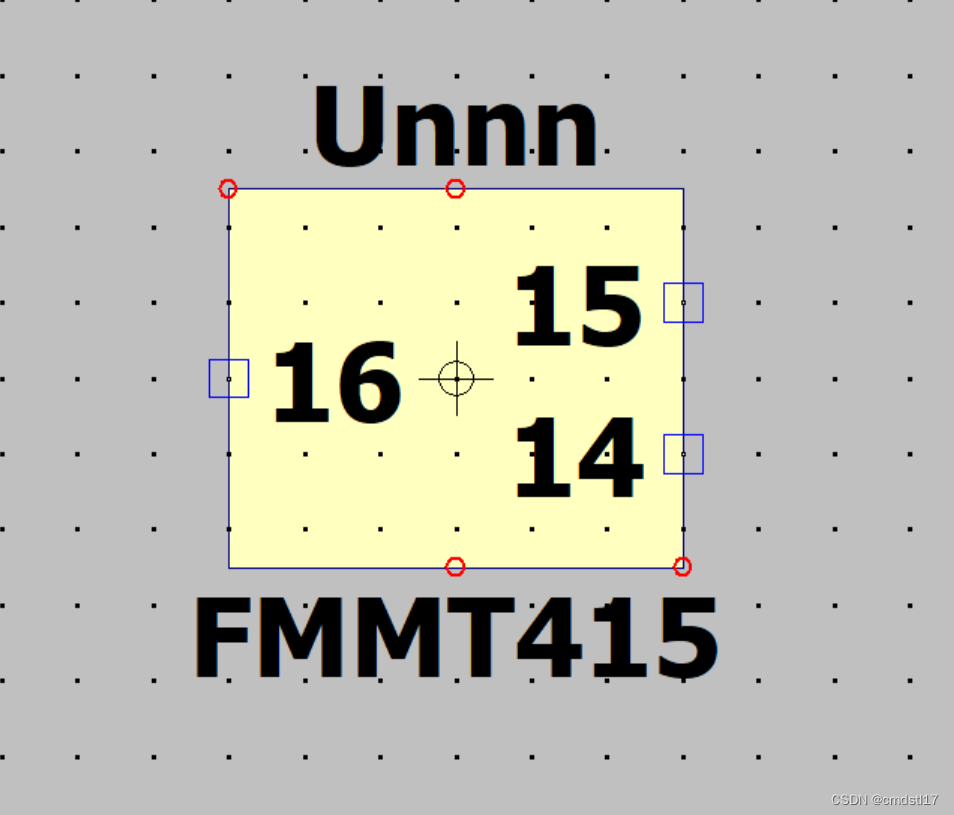

一个新器件就这样子建好啦
但是这样子黄黄的看着不是那么合群,咱们怎么修改下呢 。

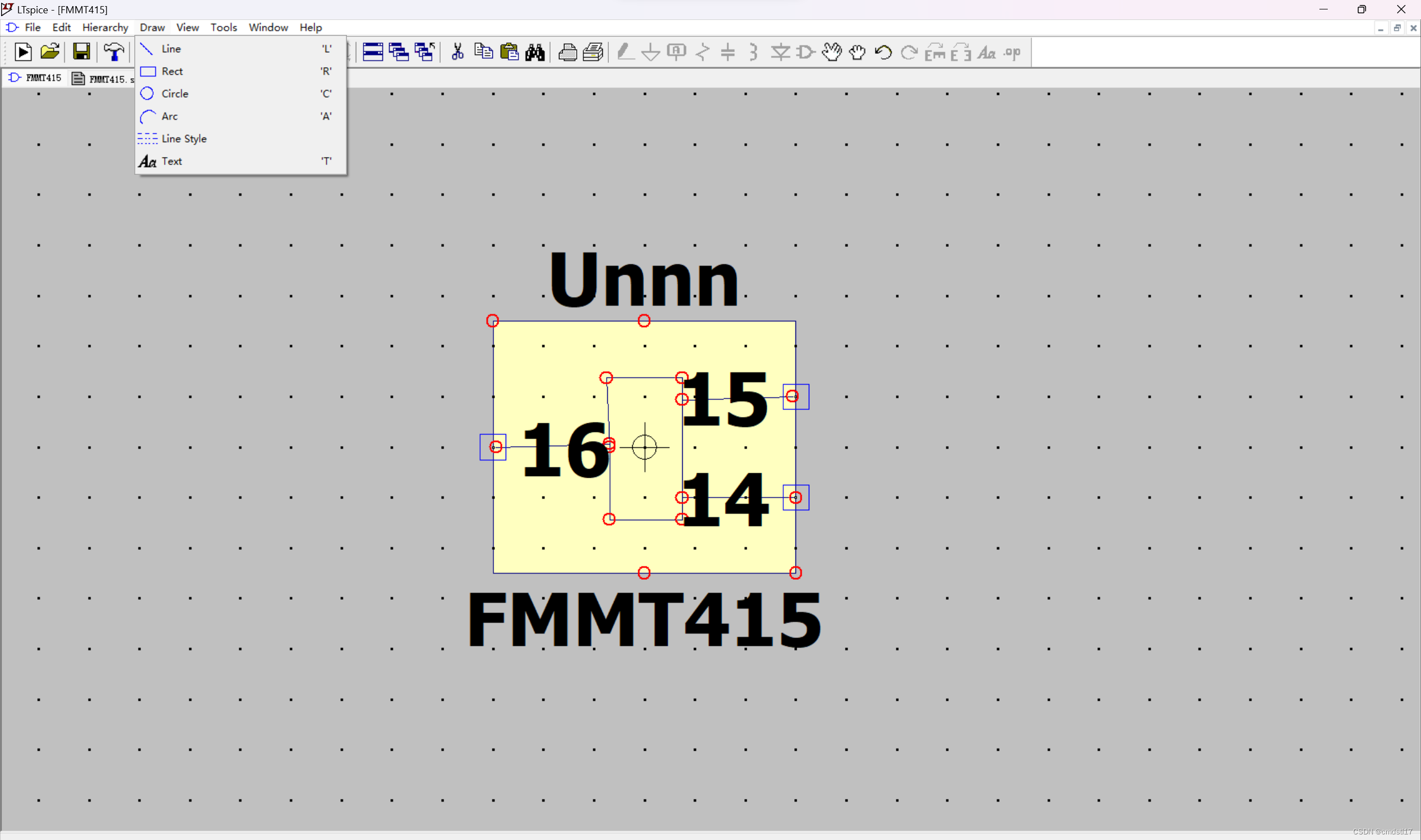

左上角有一个draw(看图)咱浅浅画一下
动用我们练习时长两年半的绘画功底,画了一个灰常好看的雪崩晶体管

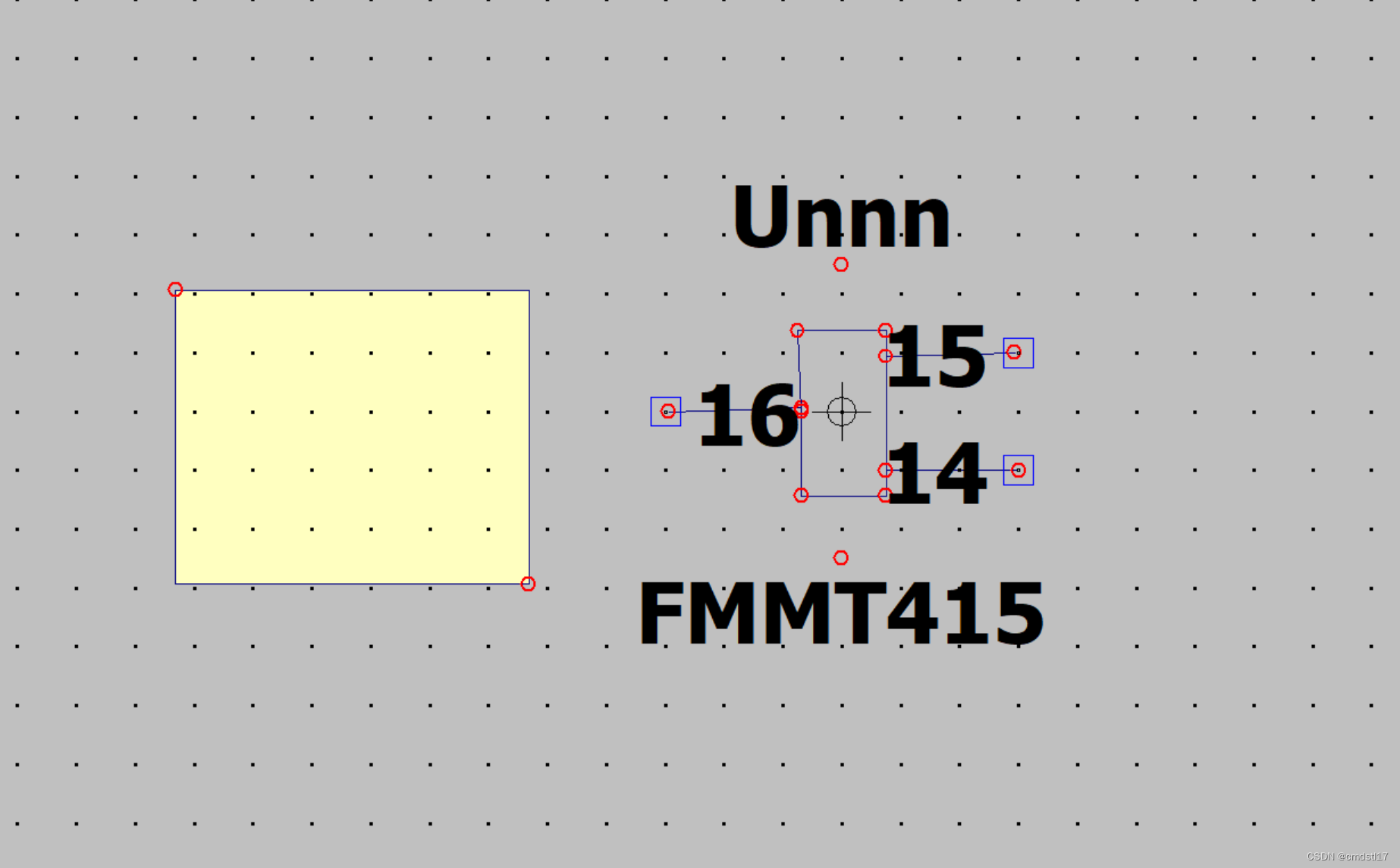

之后我们再把黄黄的挪走,这样就完成啦。
emmmmm虽然看着有那么点.......抽象?
就是不准说画的丑!
本期内容到这就结束啦,感谢读者大大耐心阅读,希望可以帮助到你哦~(挖个图)
