本文详细介绍了如何使用LTSPICE搭建基于齐纳二极管的稳压电路，从工作原理到电路构建，再到优化和导入第三方模型。通过电路优化和三极管放大，实现了更稳定、可调的5V输出电压，同时讲解了从diodes官网下载并导入SPICE模型的过程，提升仿真精度。
要求：利用齐纳二极管构造输入为9V，输出为5V的稳压电路。
一、齐纳二极管稳压电路的工作原理
它的工作原理是基于反向击穿现象，反向击穿是齐纳二极管工作的关键特性。当反向电压超过齐纳二极管的击穿电压（也称为齐纳电压）时，齐纳二极管会进入反向击穿状态。在反向击穿状态下，齐纳二极管会维持一个稳定的电压，这个电压被称为齐纳电压或稳压电压。齐纳二极管被广泛应用于稳压和电压参考电路中，能够提供稳定的电压给其他电路，保护电路中的器件，并用于校准其他电路中的电压。
二、用LTSPICE构建稳压电路

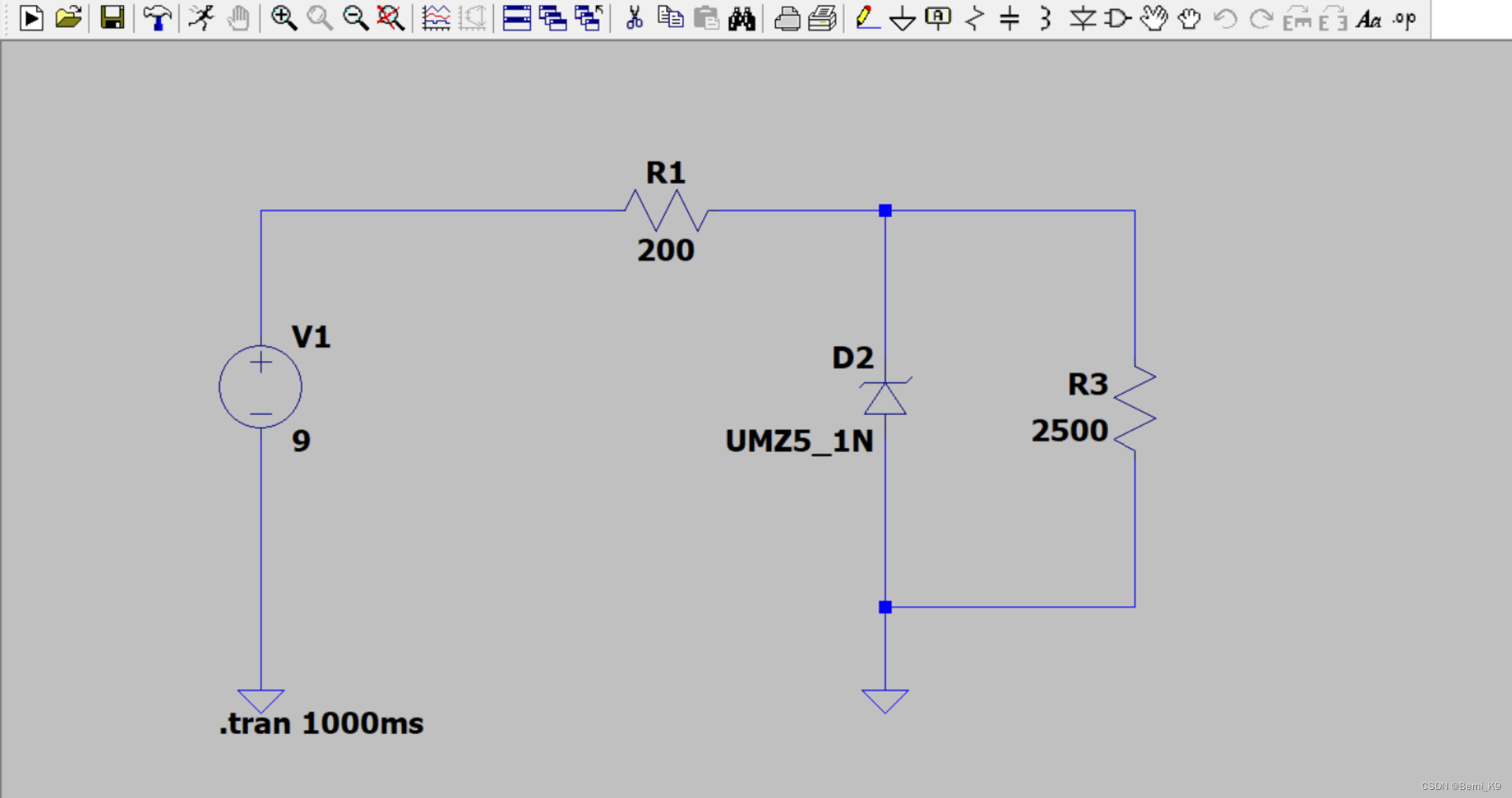

如图，我们用LTSPICE构建一个利用稳压二极管进行降压的电路，电压源为9v，我们使负载电路稳定在5v左右。按下F2，找到对应器件并设定参数。
由此，我们得到了一个5.1V的电压，图像如下所示：
