格力YB0F2红外遥控编码分析

最新推荐文章于 2023-11-02 15:10:20 发布
最新推荐文章于 2023-11-02 15:10:20 发布
阅读量3.3k 收藏 22
点赞数 3
分类专栏： 单片机与电路 Arduino 文章标签： 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/cnlenglan/article/details/118677301
版权
本文分析了格力YB0F2红外遥控器的编码结构，不同于常见的NEC协议，其数据包含8个字节，中间由连接码分隔。引导码、数据、连接码、数据和空闲状态遵循特定的时间间隔。逻辑0和逻辑1通过不同的脉冲长度区分。数据存储顺序从低位开始，且校验码算法涉及前4字节低4位与后4字节高4位的相加。两组数据需同时发送，空调才能识别。开关型数据位"1"表示开启，"0"表示关闭，模式和风速的对应关系见文内表格。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

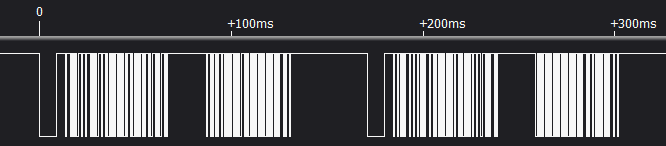

逻辑分析仪捕捉到的脉冲图如下：
在这里插入图片描述
与常见的NEC协议不同的是每组数据有8个字节，前4个字节和后4个字节中间有一个连接码
引导码：9000us+4500us
数据：1组前4字节数据
连接码：3bit数据010 + 20000us高电平组成，
数据：1组后4字节数据
空闲：40ms高电平
接着按上面的方法发送第2组数据

逻辑0：600us+600us
逻辑1：600us+1600us

注意：下面所有提到的字节顺序与bit顺序均是从0开始

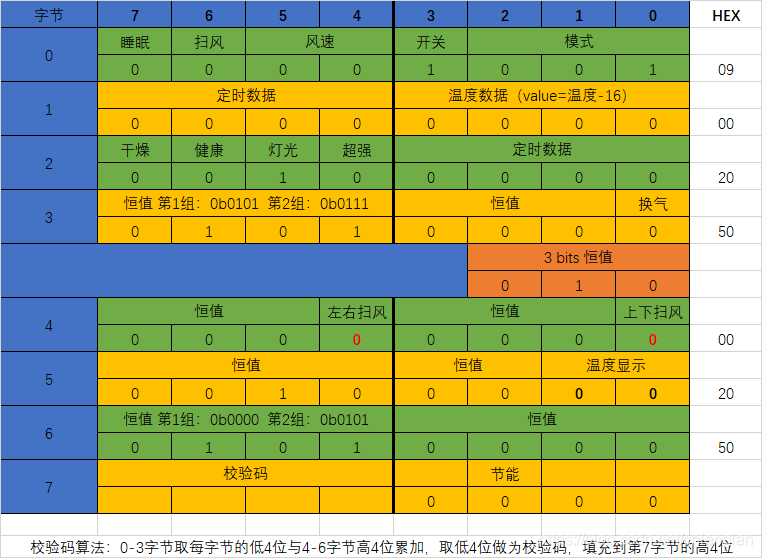

注意数据方向，由低位开始存放将会得到下图的示例，如果接收的bit从高位开始存放请注意逆序分析，下表将不适用
在这里插入图片描述
校验码算法：前4字节取每字节的低4位与后4字节高4位相加，得到累加和，接着取低4位做为校验码，填充到第7字节的高4位

数据发送：低位先发

2组数据必须都发送空调才能识别，只发其中一组是不行的。

数据格式如下：所有开关型数据位”1“=开启，”0“=关闭

模式与风速见下表

模式 自动 制冷 加湿 送风
