基于STC8单片机的Si4702驱动

简介

某宝随便买的，以为开发起来会很顺利没想到还是掉坑了，主要是因为没有详细阅读其数据手册导致。

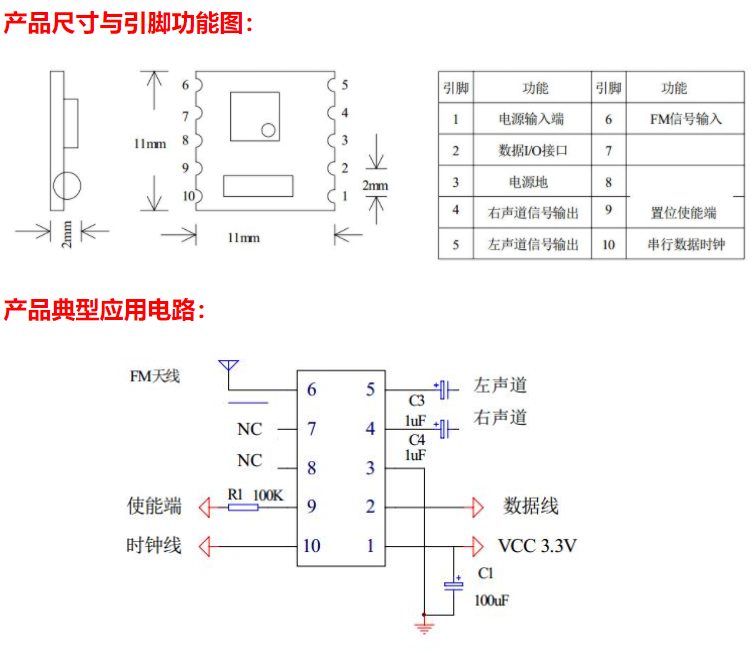

模块就是
没有示例代码也只有这么一张图，通过比对数据手册猜测这是一个2线通信的模块，而9脚的置位使能端其实就是芯片RST#引脚。
在这里插入图片描述

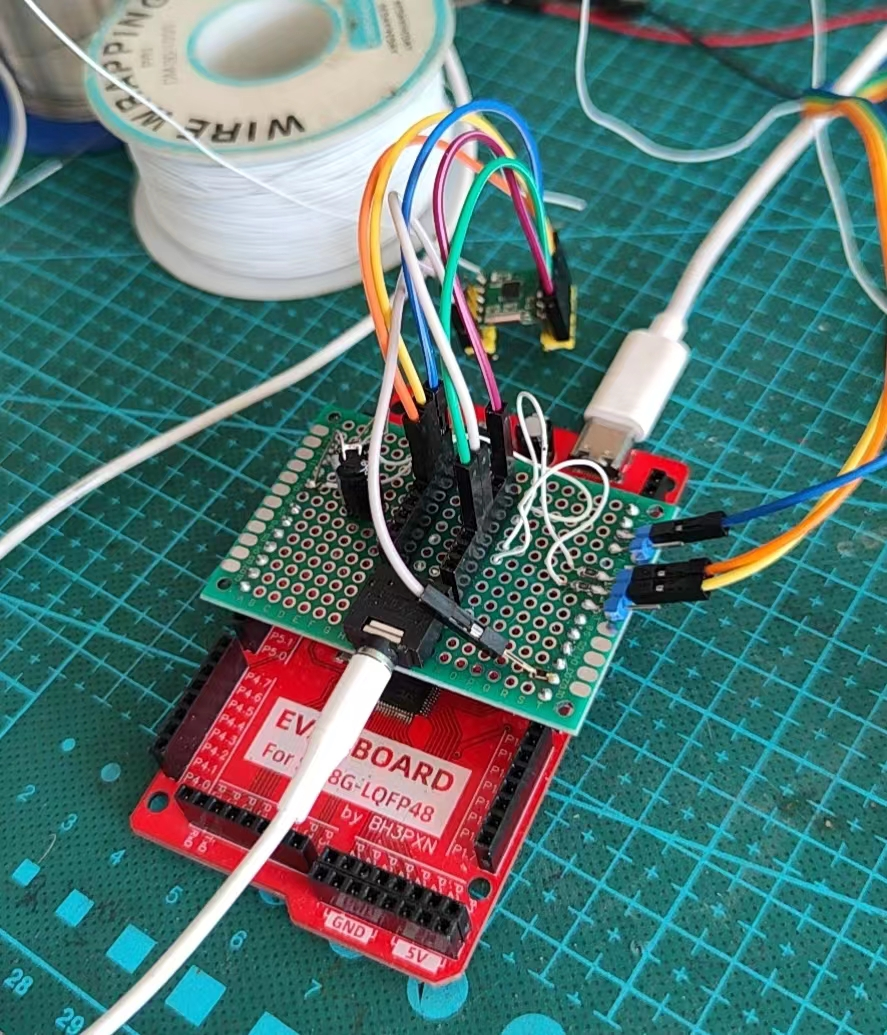

按上图的引脚定义连接到单片机就行了，注意每个引脚都需要串一个电阻，作用有两个：

第一下面的STC评估板在断电重启时不会断开上层扩展板电源，这导致有可能发生IO间的电流灌入导致无法成功烧录。STC烧录时需要冷重启，且所有IO不能灌入太大的电流，否则将失败。

第二个作用主要是因为模块是3.3V供电，而STC这边是5V，数据线电平不一致我又懒得上电平转换电路，所以串连1K电阻限制一下电流。
在这里插入图片描述

复位时序及2线模式选择

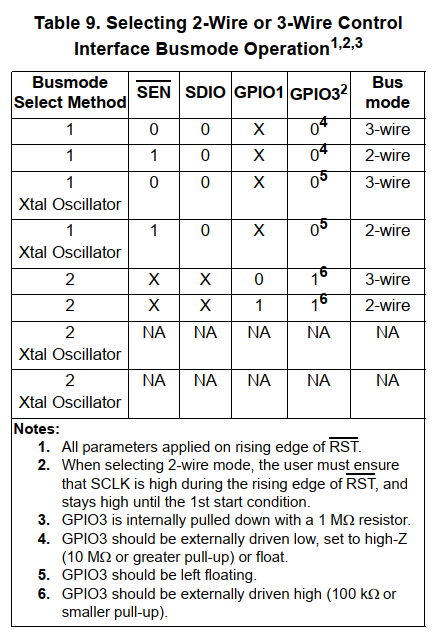

模式选择直接看表9就可以了，因为是模块那些IO已经给设置好了。
千万不要被这里SEN#带坑里，这里不是模块的置位使能端
在这里插入图片描述

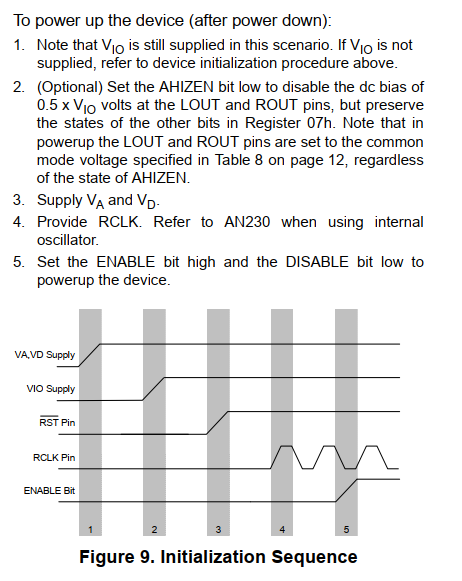

然后这附近的说明要仔细看

复位时序总结下来就是：
SCL拉高
SDA拉高
RST拉低
延时等一下
RST拉高
SDA拉高
接着启用振荡器器，07H寄存器里的XOSCEN位使能，重点bit13:0=0x0100，这里的说明一定要仔细看
把寄存器数据更新一下等待振荡器稳定，经过我的测试大约需要500ms，建议不低于此时长。
启动后进行上电操作，即：
02H[bit 0]ENABLE=1
07H[bits13:0]=0x3C04
其他设置看代码吧。

/**
 * @brief 初始化
 *
 */
void si4702_init() {

    si4702_delay_100ms();
    SI_RST_PIN_INIT;
    soft_i2c_init();

    SOFT_I2C_SCL = 1;
    SOFT_I2C_SDA = 0;
    SI_RST = 0;
    si4702_delay_200us();

    SI_RST = 1;
    si4702_delay_200us();

    SOFT_I2C_SDA = 1;
    si4702_delay_200us();

    //启用晶振
    siRegData[SI_REG_07H] = SI_XOSCEN | SI_07H_13_0_EN0; //当0x02H bit0 ENABLE = 0 时 bits 13:0 要设置为 0x0100
    si4702_update();
    //等待振荡器稳定
    si4702_delay_100ms();
    si4702_delay_100ms();
    si4702_delay_100ms();
    si4702_delay_100ms();
    si4702_delay_100ms();

    //初始化配置
    siRegData[SI_REG_02H] |= SI_DSMUTE | SI_DMUTE | SI_ENABLE; //禁用软静音，禁用静音，启用电源; 软静音可减弱没有信号时的白噪声
    siRegData[SI_REG_03H] = 0x0000;
    siRegData[SI_REG_04H] |= SI_DE;                      // 50us预加重 与增益有关，预加重电路
    siRegData[SI_REG_05H] |= SI_BAND | SI_SPACE | 8;   // 波段 信道间隔 音量 默认为8 范围0-15
    siRegData[SI_REG_07H] = SI_XOSCEN | SI_07H_13_0_EN1; //当0x02H bit0 ENABLE = 0 时 bits 13:0 要设置为 0x3C04
    si4702_update();
    //等待上电
    si4702_delay_100ms();
    si4702_delay_100ms();

}

完整的代码

main.c

/**
 * @file main.c
 * @author WangBo
 * @brief STC8G2K64S2-48PIN @ 11.0592Mhz 使用Keil 5编译
 * @version 0.1
 * @date 2022-05-21
 *
 * @copyright Copyright (c) 2022
 *
 * @note 随便写的测试代码
 *
 */

#include "STC8G.H"
#include "INTRINS.H"
#include "io.h"
#include "uart.h"

#include "si4702.h"

unsigned char uartBuf[16];
unsigned char uartBufIdx = 0;
bit uartRecvFlag = 0;

unsigned char vol = 8;
unsigned int freq = 917;


void main() {

    si4702_init();
    si4702_set_vol(vol);
    si4702_set_freq(freq);

    while (1) {

    }
}

si4702.h

#ifndef __SI4702_H__
#define __SI4702_H__

#include "STC8G.H"
#include "INTRINS.H"
#include "software_i2c.h"

#define SI_ADD
