ansys静态结构分析

本文详细介绍了如何在Ansys中进行静态结构分析,包括分析类型选择、材料加载、网格划分、约束和载荷设定、求解、结果调整和网格细化等关键步骤,帮助读者掌握Ansys的基本操作流程。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

ansys 静态结构分析

1分析类型选择:

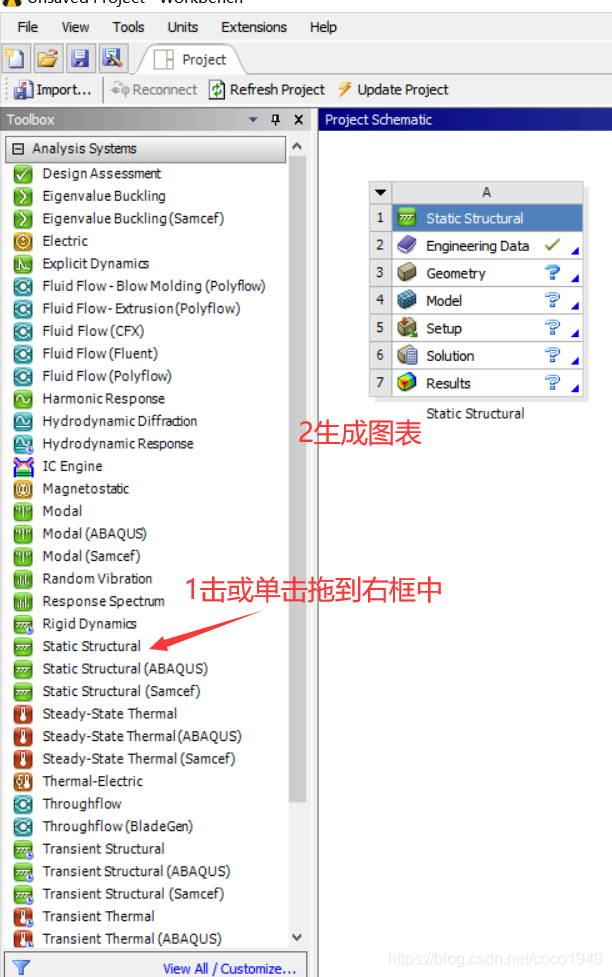

打开workbench找到静态结构static structural
j
双击最下面static structural重命名
在这里插入图片描述

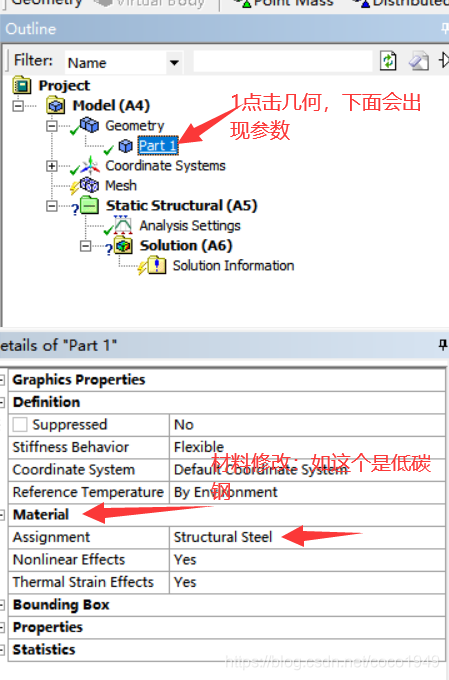

2:材料加载:

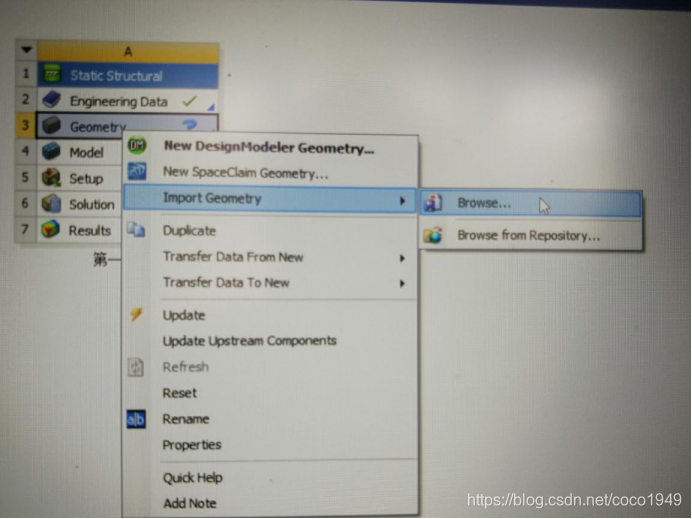

右键双击Geometry—选择import Geometry —选择Browse—将零件的格式改为ALL Geometry
在这里插入图片描述

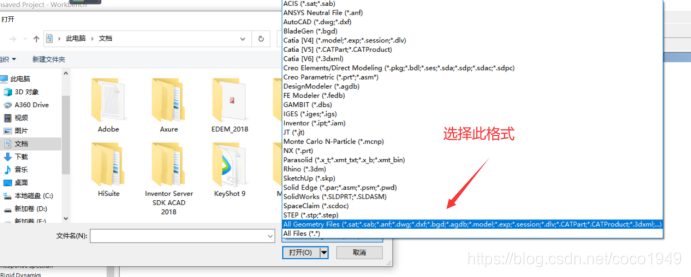

下图为零件格式更改式样
在这里插入图片描述
(特别说明:如果用solid works 导图到ansys中最后保存时要将文件保存成为x-t格式)
在这里插入图片描述

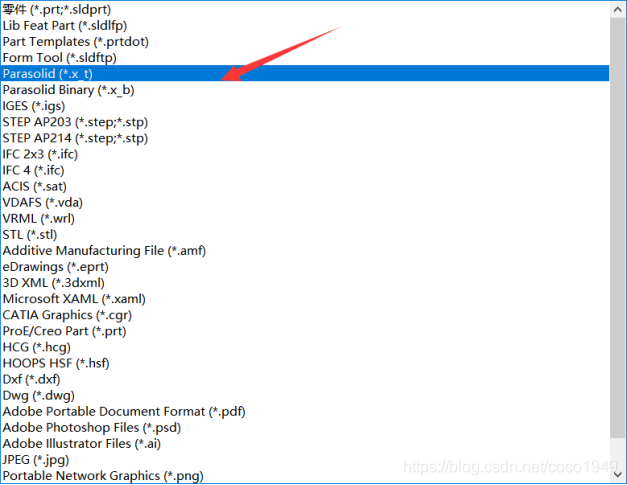

上图为保存格式式样

打开零件后双击model键进入分析页面,分析界面如下

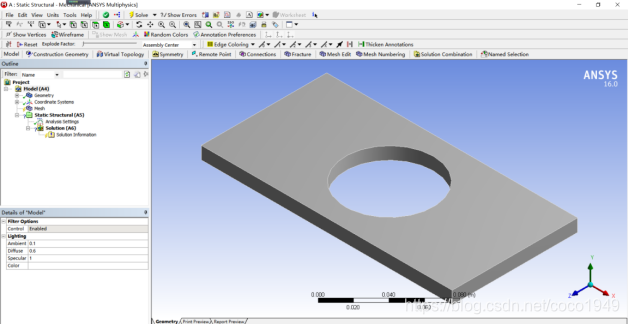

在这里插入图片描述

3:画网格(mesh)、添加约束、载荷、及接触:

逐一查左上角的树状图
在这里插入图片描述
画网格:mesh右键 —几何网格Geometry mesh
在这里插入图片描述

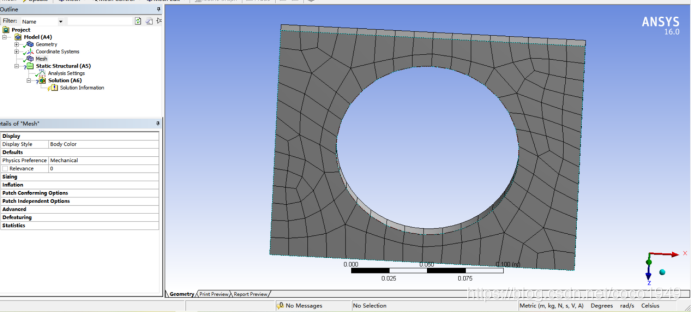

生成网格如下图:
在这里插入图片描述
