Solid works插入基准面作图

首先要思考的是：如何确定一个平面？
两相交直线、三个互相不共线的点、一条直线与一个不与他共线的点等等。

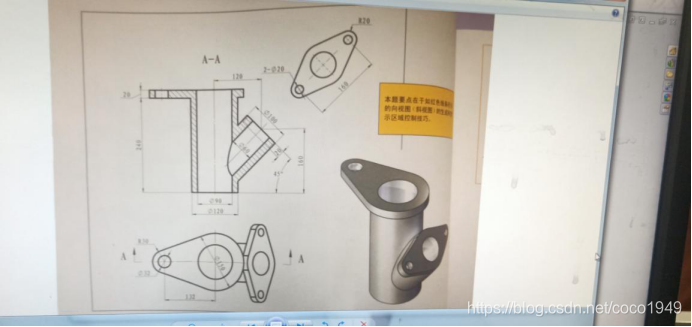

现在我们以两个非常规的不同轴不同内径圆管为例
在这里插入图片描述

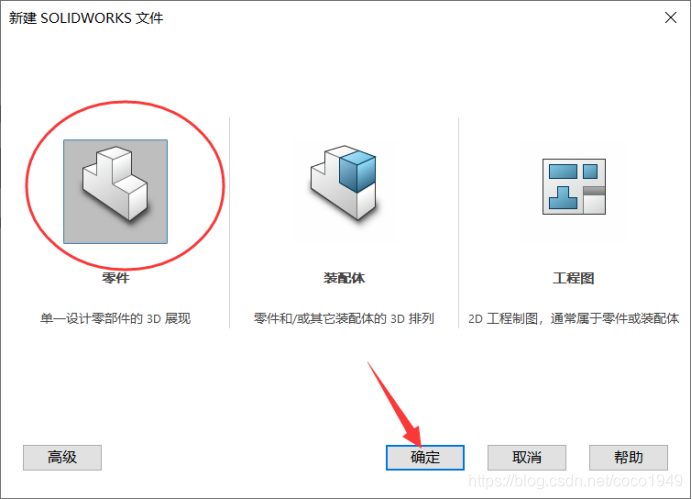

文件----新建—零件图

找主要部分找确定绘图中心选好基准面
1：绘制大径的圆管道

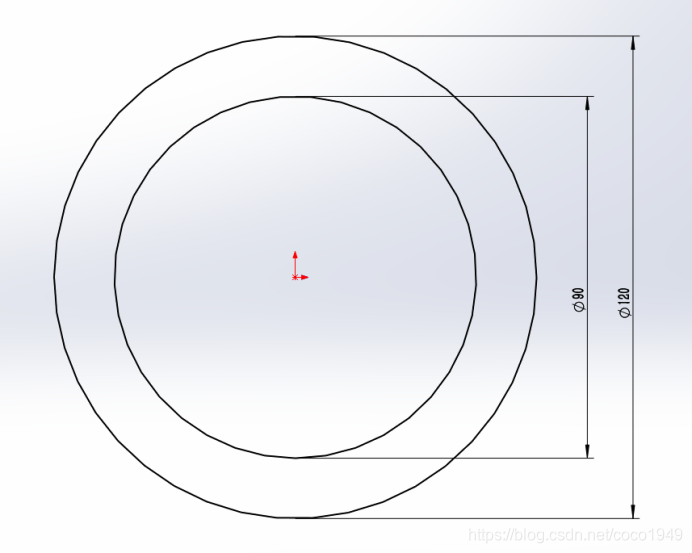

在上视基准面绘制两个同心圆—直径分别为90、120毫米

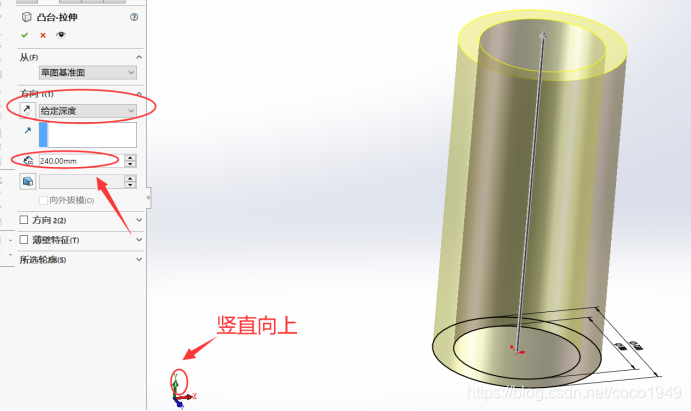

凸台拉伸—给定深度—竖直方向高度240

2：绘制斜管
首先要找到斜管上表面的中心，并以此中心为插入平面的绘图中心

在前视基准面以该面的中心绘制两条垂直的中心线
