光耦基本知识

 1、光耦的种类

        高速光耦、低速光耦；

                高速：6N137，HCPL-2601

                低速：PC817

        线性光耦、非线性光耦；

        以6N136与6N137为例
        6N136是1Mbps的高速光耦，但是输出端采用的是晶体管，所以输出电流的大小会随输入信号的大小变化而变化，也就是线性的。
        6N137也是高速光耦，但是速度是10Mbps的，采用逻辑门作为输出，有一个触发电流，IFT，是3mA，输入电流小于IFT时，输出不变，输入电流大于IFT时，输出端则会立即导通，输出电流基本不受输入电流的大小而影响，而是受外部电路的影响。也就是非线性的。并且6N137根本就没有CTR这个参数。
        所以，两个都是高速的光耦，有线性的，也有非线性的。

        另外，以HCPL-2601为例，其手册第一页就有一个真值表，且输出部分为逻辑门，那肯定是非线性的。

                普通线性光耦：TLP521，PC817，PC111，SFH615A系列

                精密线性光耦：HCNR200，HCNR201

                常用非线性光耦：6N13X，HCPL-260X，4N25等4N系列

        光伏光耦；

        可用于驱动MOSFET，一般用于固态继电器中。光敏二极管接受到发光二极管的照射后，产生电压，多个串联可用于驱动MOSFET，但由于驱动电流较小，开关速度不能太快。可省去光耦输出侧的一个电源。

                TLP3906、厦门华联电子

RD048-DGUIDE-01_E.pdf (toshiba-semicon-storage.com)https://toshiba-semicon-storage.com/content/dam/toshiba-ss-v3/master/en/semiconductor/design-development/referencedesign/RD048-DGUIDE-01_E.pdf

        IGBT/MOSFET驱动光耦：

                HCPL-3120、SI8220、HCPL-316、QCPL-341H、ACPL-P484

2、光耦的重要参数

        VF(二极管导通压降)、IF(二极管正向电流)、VR(二极管反向最大耐压)、VCE(三极管正向耐压)、VEC(三极管反向耐压)、VCEsat(三极管饱和导通压降)、IC(三极管最大允许电流)、CTR(电流传输比)、Tr(上升时间)、Tf(下降时间)、fc(截止频率)

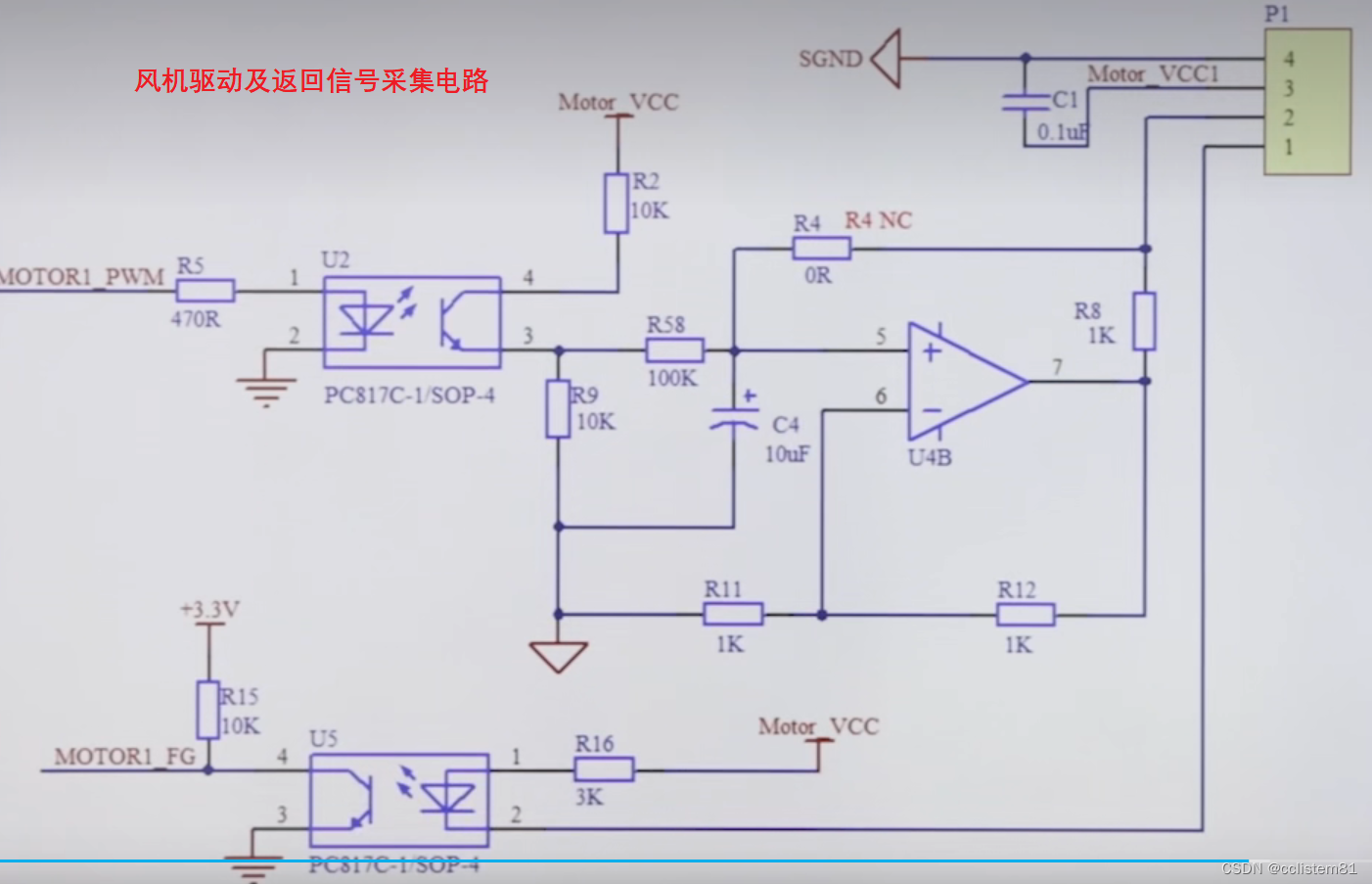

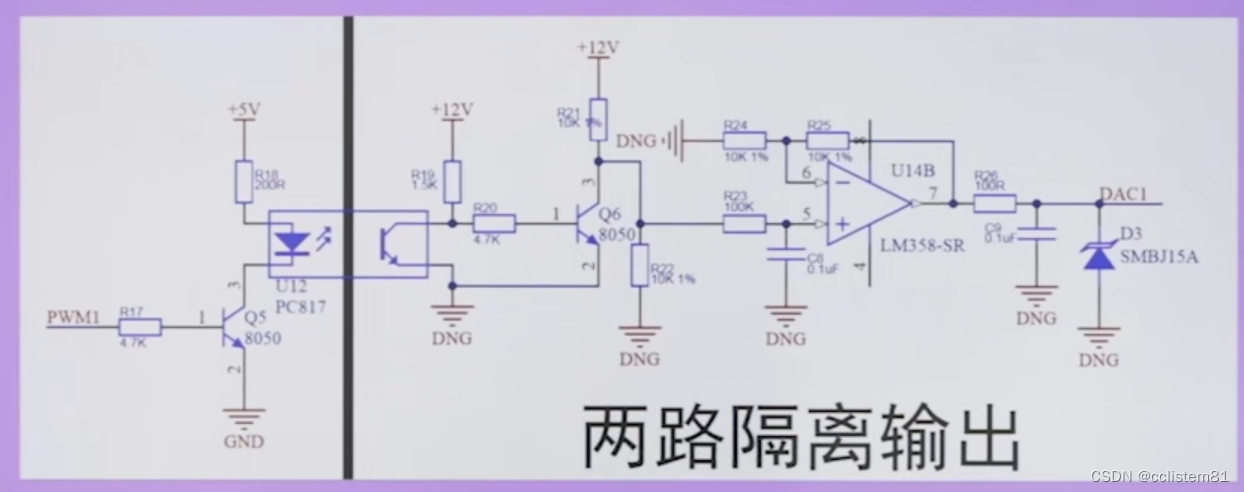

3、常用电路
