模块说明：

STC89C52：主控芯片
LCD12864（带字库版本）：用于显示商品价格以及数量状态
SIM800L短信模块：用于向管理员发送短信提示无货信息
蜂鸣器：用于按键提示以及状态提示
电机马达：用于模拟物品出库
矩阵键盘：用于选择商品以及模拟充值

功能介绍：

选择一个商品，确认后，电机转动，将物品推出。后台界面需要输入密码进入，进入后查看库存，以及补货。结算界面，结算时，显示结算中，差不多停留显示3~5秒，商品购买完成可以进行退款或继续购物选择。
商品确认选择后，界面显示商品出库中 5~10秒
后台界面，按一个按键切换显示库存或价格，可以修改库存或者选择修改价格
无货的情况，商品选择界面价格替换为无货两个字
在购买结束后，如果货品数量为1或者0则发送短信至代码中写好的电话号码提醒补货
后台界面密码：123456

硬件框图：

软件流程图：

原理图：

使用立创EDA格式打开，打开方式为将文件夹内 .json 后缀文件拖入嘉立创EDA(标准版) - 免费、易用、强大的在线电路设计软件立创EDA编辑网站中即可

本次原理图使用立创EDA画出的，对于新手较为方便，全中文易上手，不需要安装任何软件。另，Altium Designer 格式打开后标注会有所丢失，建议使用立创EDA

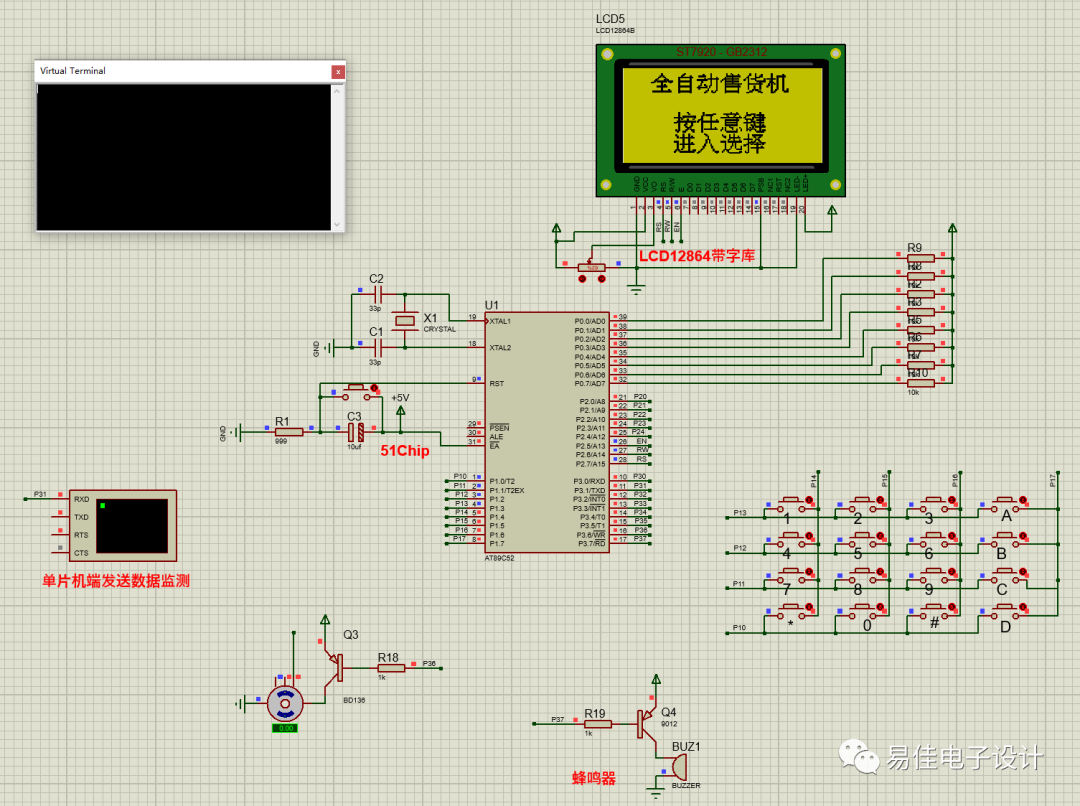

Proteus仿真图：

实物正反图：

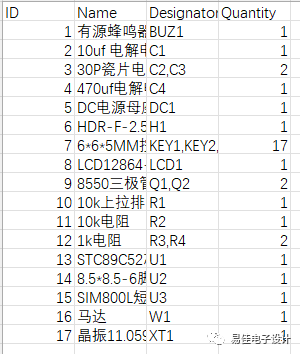

元器件清单：

主要代码展示：

/********************* 函数声明 *******************/
//显示界面  每个菜单的结构
void Dis_menu();
//按键扫描
void Key_Scan();
//定时器0初始化
void timer0_init();
//短信发送
void SIM800_send(uchar Select_Num, uchar Inventory_Num);
//使用串口需要你的芯片晶振是11.0592M hz 的 记住！！！
//注意   定时器1 和 串口 都是使用同一个计数器，所以不能同时使用！！！
//串口初始化---9600bps
void Uart_init();
//发送一个字节的数据  也就是一个单词或者数字
void UartSendByte(uchar byte);
//发送字符串
void UartSendString(uchar* string);





void main()
{
  DelayMs(100);//等待系统稳定
  LcmInit();
  Dis_menu();
  timer0_init();//定时器0初始化
  Uart_init();//串口初始化---9600bps
  while (1)
  {
    Key_Scan();//按键扫描
  }
}
//按键扫描
void Key_Scan()
{
  uchar Key_Value;
  Key_Value = Getkeyboard(0);
  if (Key_Value != 0xff)
  {
    Beep_Cnt += 2;
    if (menu == 0 || menu == 6)
    {
      menu = 1;
      Dis_menu();
      return;
    }
  }

  switch (Key_Value)
  {
    case 0:
    case 1:
    case 2:
    case 3:
    case 4:
    case 5:
    case 6:
    case 7:
    case 8:
    case 9:
    {
      if (menu == 1)
      {
        if (Key_Value < 10 && Input_Pw_Cnt < 6)
        {
          Input_PassWord[Input_Pw_Cnt] = Key_Value;
          Input_Pw_Cnt++;
        }
      }
      else if (menu == 2)
      {
        if (Input_Money + Key_Value * 10 < 1000)
        {
          if (Key_Value == 0)
          {
            if (Input_Money + 5 < 1000)
              Input_Money += 5;//加0.5元
          }
          else
          {
            Input_Money += Key_Value * 10;
          }
        }
        Dis_menu();
      }
      else if (menu == 5)//选择继续购物还是退钱
      {
        if (Key_Value == 1)
        {
          menu = 1;
          Dis_menu();
        }
        else if (Key_Value == 2)
        {
          menu = 6;
          Dis_menu();
          Input_Money = 0;
          All_Price = 0;
          Select_Menu = 0;
        }
      }
      break;
    }
    case 14://密码清零
    {
      if (menu == 1)
      {
        memset(Input_PassWord, 0, 6);
        Input_Pw_Cnt = 0;
      }
      else if (menu == 8)
      {
        Flag_Inv_Dis = !Flag_Inv_Dis;
        Dis_menu();
      }
      break;
    }
    case 15://验证密码
    {
      if (menu == 1)
      {
        if (Input_Pw_Cnt == 6 && memcmp(Input_PassWord, PassWord, 6) == 0)
        {
          //验证成功
          menu = 7;
          Dis_menu();
          Input_Pw_Cnt = 0;
          memset(Input_PassWord, 0, 6);
          DelayMs(1500);
          menu = 8;
          Dis_menu();
        }
        else
        {
          memset(Input_PassWord, 0, 6);
          Input_Pw_Cnt = 0;
        }
      }
      else if (menu == 8)
      {
        menu = 0;
        Dis_menu();
      }
      break;
    }
    case 10://确认按键
    {
      if (menu == 1)
      {
        if (Goods_Dat[Select_Menu].Inventory > 0)
          menu = 2;
      }
      else if (menu == 2)//确认商品
      {
        if (Input_Money >= Goods_Dat[Select_Menu].Price)
        {
          menu = 4;
          //扣掉充值的钱
          Input_Money = Input_Money - Goods_Dat[Select_Menu].Price;
          Dis_menu();
          //电机转动
          Moto = 0;
          DelayMs(3000);
          //电机停止
          Moto = 1;
          All_Price = All_Price + Goods_Dat[Select_Menu].Price;
          if (Goods_Dat[Select_Menu].Inventory > 0)
            Goods_Dat[Select_Menu].Inventory--;//交易成功，减少库存
          if (Goods_Dat[Select_Menu].Inventory < 2)//库存少于2则发送短信
          {
            menu = 9;
            Dis_menu();
            SIM800_send(Select_Menu + 1, Goods_Dat[Select_Menu].Inventory);
          }
          menu = 5;
          //记录累计价格
        }
        else
        {
          menu = 3;
          Dis_menu();
          DelayMs(2000);
          menu = 2;
        }
      }
      else if (menu == 8)
      {
        if (Flag_Inv_Dis == 0)
        {
          if (Goods_Dat[Select_Menu].Price < 995)
            Goods_Dat[Select_Menu].Price += 5;
        }
        else
        {
          if (Goods_Dat[Select_Menu].Inventory < 99)
            Goods_Dat[Select_Menu].Inventory++;
        }
      }
      Dis_menu();
      break;
    }
    case 12://箭头下移
    {
      if (menu == 1 || menu == 8)
      {
        if (Select_Menu < GOODS_NUM_MAX - 1)
          Select_Menu++;
        Dis_menu();
      }
      break;
    }
    case 11://箭头上移
    {
      if (menu == 1 || menu == 8)
      {
        if (Select_Menu > 0)
          Select_Menu--;
        Dis_menu();
      }
      break;
    }
    case 13:
    {
      if (menu == 2)
      {
        menu = 5;
        Dis_menu();
        break;
      }
      else if (menu < 2)
      {
        menu--;
      }
      else if (menu == 8)
      {
        if (Flag_Inv_Dis == 0)
        {
          if (Goods_Dat[Select_Menu].Price > 5)
            Goods_Dat[Select_Menu].Price -= 5;
        }
        else
        {
          if (Goods_Dat[Select_Menu].Inventory > 3)
            Goods_Dat[Select_Menu].Inventory--;
        }
      }
      Dis_menu();
    }
    default:
      break;
  }
}
