一个绘制极坐标图、雷达图的简单例子

Conmajia

已于 2023-03-10 16:22:30 修改

阅读量9.8k

点赞数 9

分类专栏： C# 控件图形文章标签： gdi+ 图形

于 2012-05-24 02:01:56 首次发布

本文链接：https://blog.csdn.net/conmajia/article/details/7596720

版权

C# 同时被 3 个专栏收录

36 篇文章

订阅专栏

图形

20 篇文章

订阅专栏

控件

17 篇文章

订阅专栏

© 2012-2023 Conmajia
Updated 9th March, 2023
Initiated 24th May, 2012

剧本：豆瓣评分 1.0

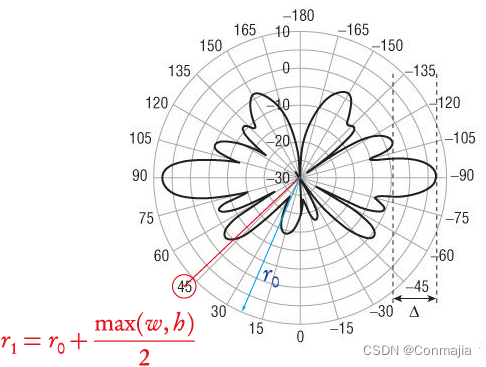

某天，boss 接到一单生意，给山寨手机厂做一个天线测试数据的管理控件，主要用来显示山寨天线的方向图，像这样式的：

职高肄业多年的 boss 拍着胸口向客户保证没问题，本司最擅长的就是科技与狠活吧啦吧啦。给底下我们几个马仔听得一愣一愣的，心说这傻叉懂个锤子。

兴许是爷的气质过于出众，boss 前脚送走贵客，后脚就站到爷的工位旁。这孙子一边扒拉已经把他那猪头勒出红印的装逼金丝眼镜，一边使唤小爷：小 Q 啊，公司新到一单业务。你是公司的骨干，这个活我想来想去，还是交给你合适。

听听听听，这像话吗？真想抽他两个大嘴巴子。

但是吧，常言道“一分钱难倒英雄汉”，贫穷让爷不得不向资本家低头。这活儿最终还是落到了爷身上。天线图啊，极坐标啊，草他马啊，老子要懂这些玩意儿，还犯得着搁这儿低声下气打螺丝么？可我能咋办，还是得干活儿，不然准被炒鱿鱼卷铺盖滚蛋回老家。

这给爷愁的，正一茬茬抽着闷烟呢，突然灵机一动：这原理不原理的先别管，弄个“看起来”差不多得了。

极坐标、同心圆、科学原理，你看爷理不理

很多时候，打工仔喜欢“转码”，瞎几把搞搞编程，捣鼓捣鼓“前端”、“界面”之类的，相当一部分原因在于这活儿投入产出比很高：随便弄一下，看着差不多就能交差了。比如现在，我并不懂具体原理甚至都不需要拜读客户需求，只从效果图上我就能先搞一个差不离出来。

用 GDI+ 先来一个画圈圈。

using System.Drawing;
// 在正方形里画一堆圈圈
public void drawCircles(Graphics g, Rectangle r) {
	r.Width = r.Height;
    double d = r.Height;
    // 随便画几个康康
    int n = 5;
    double s = d / n;
    for (int i = 0; i < count; i++) {
    	using (Rectangle ri = new Rectangle (
    		r.X - s / 2 * i, r.Y - s / 2 * i,
    		r.Width - s * i, r.Width - s * i
    	)) {
    		g.DrawEllipse(Pens.Gray, ri);
    	}
    }
}

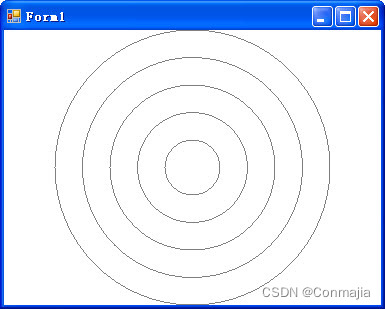

画出来是这样的。

See？这不就有内味儿了吗？下一步整啥好呢？要不弄那图上的辐条吧，从圆心向外的射线，看着中学几何就好使，无非就是圆弧上的点连到圆心呗。

还是那句话，勾股定理，yyds。

// r 是先前画圈圈用到的正方形范围
// n 是辐条数量
public void drawSpokes(Graphics g, Rectangle r, int n) {
	double a = 0.0;			// 从零开始的旋转度数
	double s = 360.0 / n;	// 辐条间距
	for (int i = 0; i < n; i++) {
		g.DrawLine(Pens.Gray,
			r.X + r.Width / 2,		// 起点 x
			r.Y + r.Width / 2,		// 起点 y

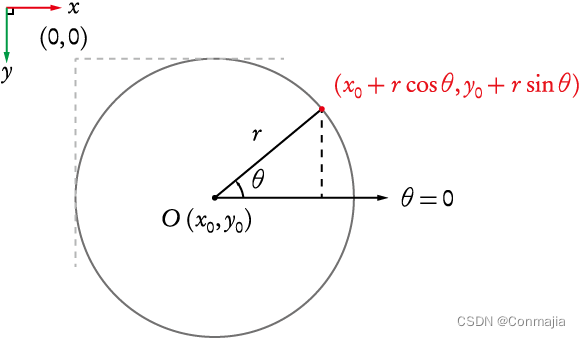

			r.X + r.Width / 2 * Math.Cos(a + s * i),	// 终点 x
			r.Y + r.Width / 2 * Math.Sin(a + s * i)	// 终点 y
		);
}

// 偶数辐条看起来会像穿过圆心的直线
drawSpokes(g, Form1.ClientRectangle, 8);

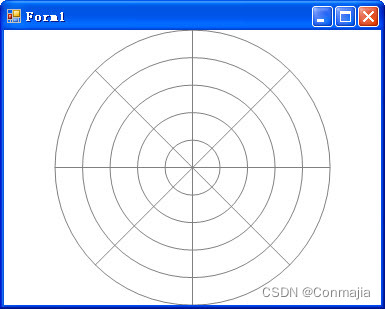

啊♂～baby～这效果一下子就出来了。

添加刻度文字

接下来好像该添上刻度数字了，可这看起来也太复杂了叭！

似乎如果我以大圆的半径 $r_0$ 为基础，加上对应文字显示区的半径，我就能找到文字显示的位置 $r_1=r_0+\frac{\max(w,h)}{2}$ ，其中 $w$ 、 $h$ 是文字的宽和高。以这种方式绘制的文字不会被坐标图挡住，效果其实不错的。

// 假设要显示的刻度文字为 t，r 是绘制圆圈的区域
// 测量文字大小
Size s = TextRenderer.MeasureText(t, this.Font);
// 计算 r1
double r1 = r.Width + Math.Max(s.Width, s.Height) / 2;
// 绘制文字，假设 a 是这个方向的偏转角度
g.DrawString(t, this.Font, Brushes.Gray,
	r.X + r1 * Math.Cos(a) - s.Width / 2,	// 文字左上角 x
	r.Y + r1 * Math.Sin(a) - s.Height / 2	// 文字左上角 y
);

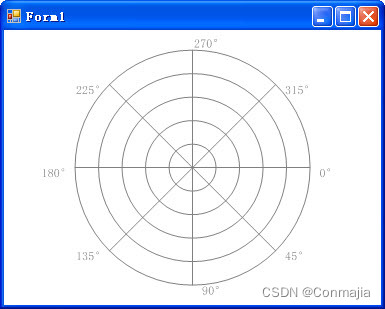

这里有一个例子，和上面的效果差不多，大差不差的，意思意思得了，一个月几百块拼什么命啊 😂

搞定交差

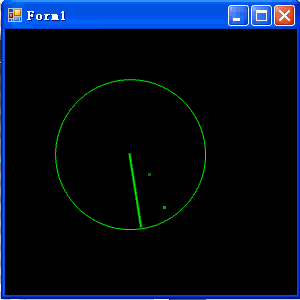

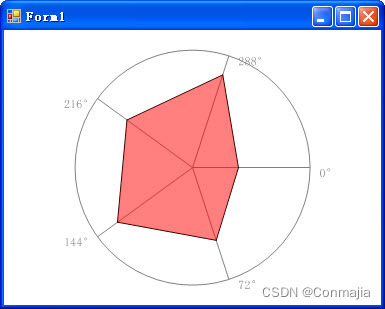

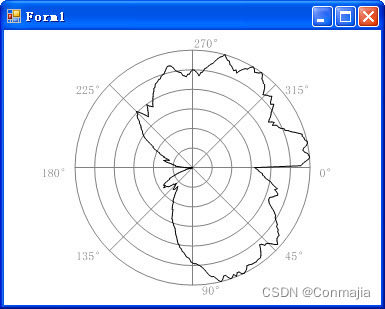

枯坐一下午，前列腺炎快给爷整犯了，终于搞定坐标图。现在只要加上数据连线显示的功能就可以交差咯。这不难，甚至有点简单 🐶 因为这只需要计算数据点在图上的位置然后连接邻近的数据点。

public void drawPoints(Graphics g, List<PolarValue> l) {
    // 计算下一点
    PointF nextPt;
    for (int i = 0; i < pointList.Count; i++) {
        if ((i + 1) < pointList.Count)
            nextPt = getMappedPoint(pointList[i + 1].Angle, pointList[i + 1].Value);
        else
            nextPt = getMappedPoint(pointList[0].Angle, pointList[0].Value);
        // 连接两点
        g.DrawLine(Pens.Black,
        	nextPt,
        	getMappedPoint(pointList[i].Angle, pointList[i].Value));
    }
}
