Rapid SCADA中文使用说明书（二）



服务器应用

服务器管理档案数据库，执行数学计算并将信息提供给客户端应用程序。服务器将数据写入主存档，并同时制作备份副本。

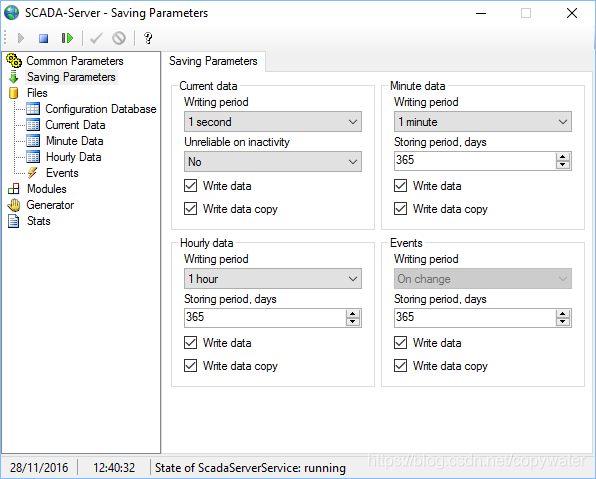

图1.服务器应用程序

服务器由Windows服务和图形外壳组成。该外壳如图1所示。该服务没有用户界面。无论用户登录和注销，它都会在后台连续运行。

该应用程序监视用户连接并在处理请求和传递命令时检查用户权限。有关应用程序状态和已执行操作的信息存储在文本日志文件中。服务器专为不间断运行而设计。

附加的服务器模块允许根据客户要求扩展服务器的功能。

通讯器应用

Communicator与控制器进行交互并将数据传输到Server应用程序。与连接到系统的控制器的通信跨多行并行执行。Communicator从控制器接收当前数据，存档数据，事件，并将命令发送到控制器。该应用程序可帮助解决通信线路和设备的问题。

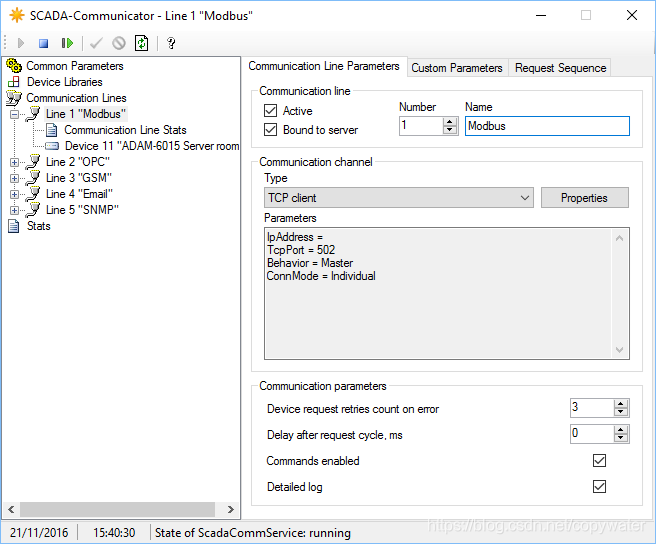

图1. Communicator应用程序

Communicator由Windows服务和图形外壳组成。该外壳如图1所示。有关应用程序，通信线路和每个连接的设备的信息存储在日志文件中。Communicator专为不间断运行而设计。

开发人员能够实现自己的设备库（驱动程序）以与各种控制器进行交互。

网站应用

Webstation是一个Web应用程序，它通过浏览器以不同的形式（表格，示意图，图表，报告等）向调度员显示信息，并提供发送命令。报告以常用的HTML和Microsoft Excel格式生成。

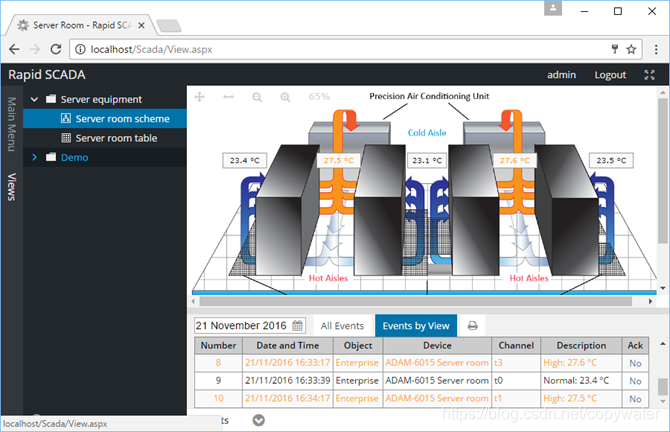

图1. Webstation应用程序。方案视图

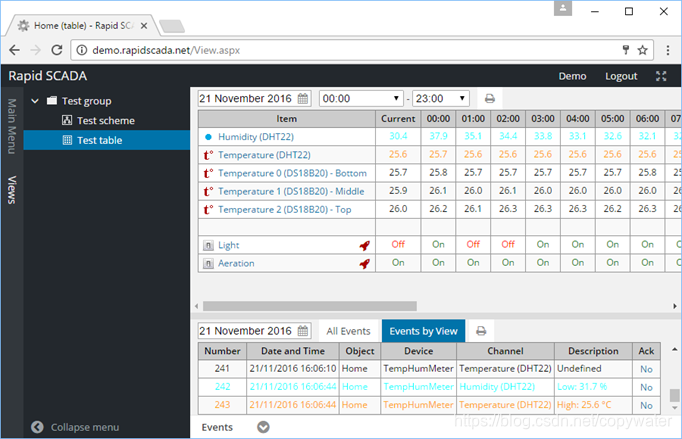

图2.网站应用程序。表格检视

用户可以选择视图（表或方案）和日期来访问归档数据。要显示输入通道图，请单击表中的项目图标或方案中的适当元素。

无需安装任何软件即可从连接到组织网络的任何计算机或平板电脑上使用Webstation。访问由定义用户权限的系统管理员管理。

可以通过其他插件扩展Webstation的功能。例如，Chart Pro插件扩展了Rapid SCADA图表的功能：添加缩放比例，显示多个图表，导出为PNG和PDF。弹性报表插件允许根据自定义配置生成报告。使用此插件，您可以构建几乎任何所需的报告。开发人员可以下载Rapid SCADA源代码和文档，以学习如何实现插件。
