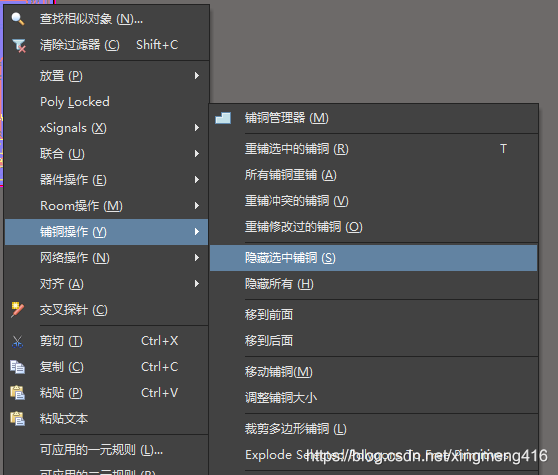

选中铺铜，然后右键选择“铺铜操作”，选择“隐藏选中铺铜”，可以隐藏选中的铺铜，选择“隐藏所有”，可以隐藏所有的铺铜。

在这里插入图片描述

显示铺铜

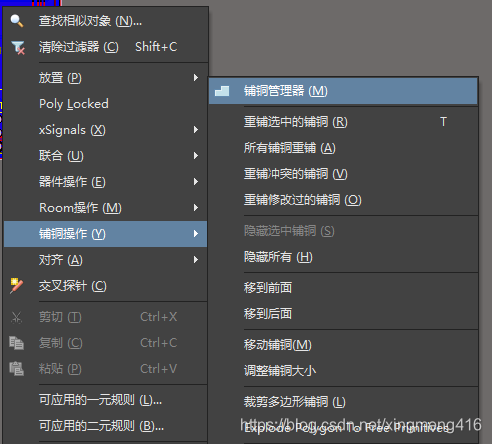

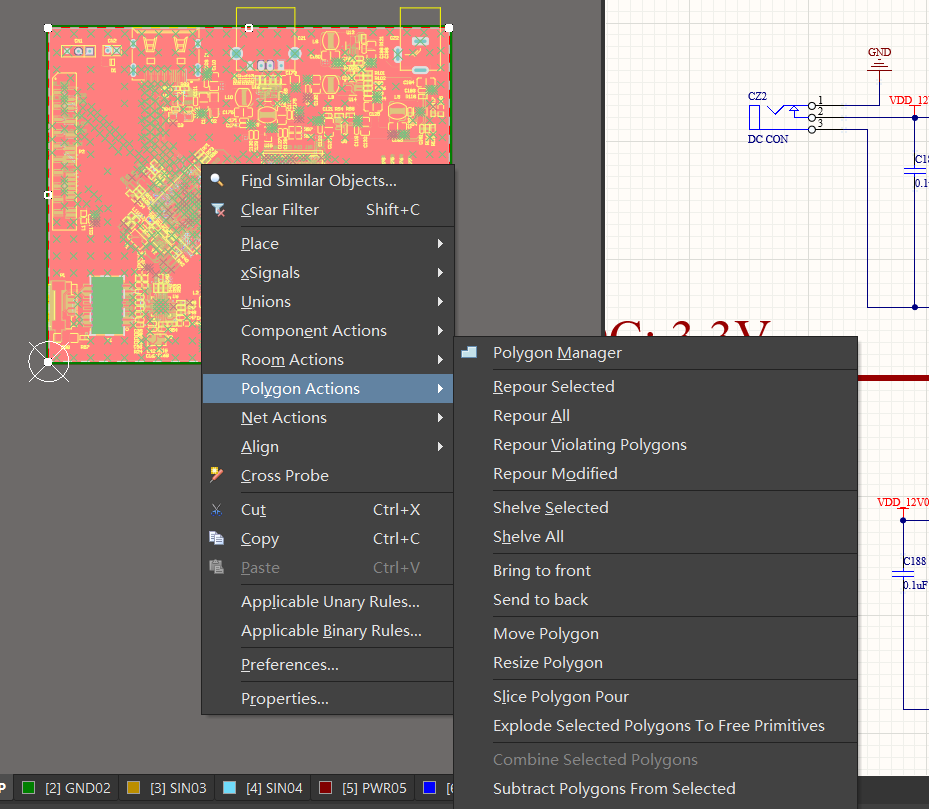

右键，选择“铺铜操作”，“铺铜管理器”，如下图所示，打开铺铜管理器。

在这里插入图片描述

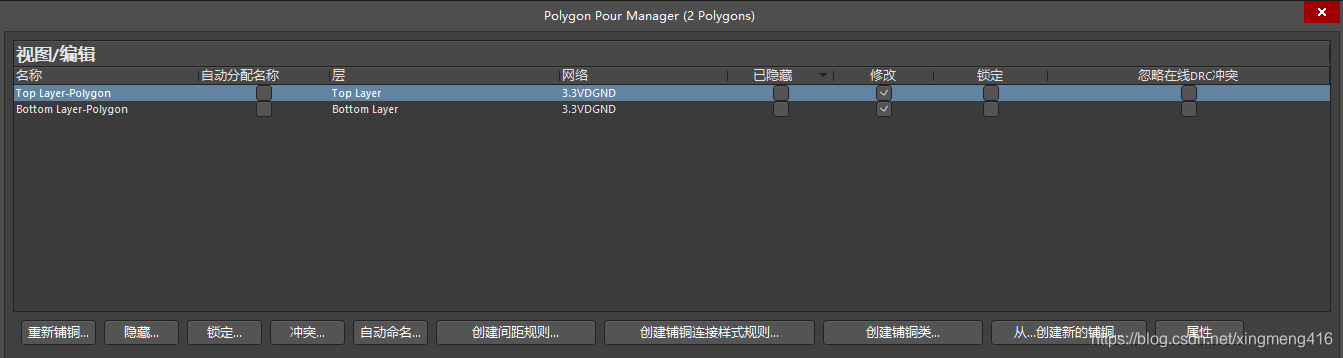

取消勾选已隐藏下的对号√，并应用将显示隐藏铺铜。

在这里插入图片描述

方法二：

通过View Configuration设置，快捷键L 选择View Options，点击Polygon前的小眼睛可以隐藏和显示所有铺铜。
