【毕业设计】54-电动汽车电池充电管理系统设计（原理图+仿真工程+源代码工程+答辩论文+答辩PPT+任务书）
资料要求
资料包含：毕业设计全套资料（精品）

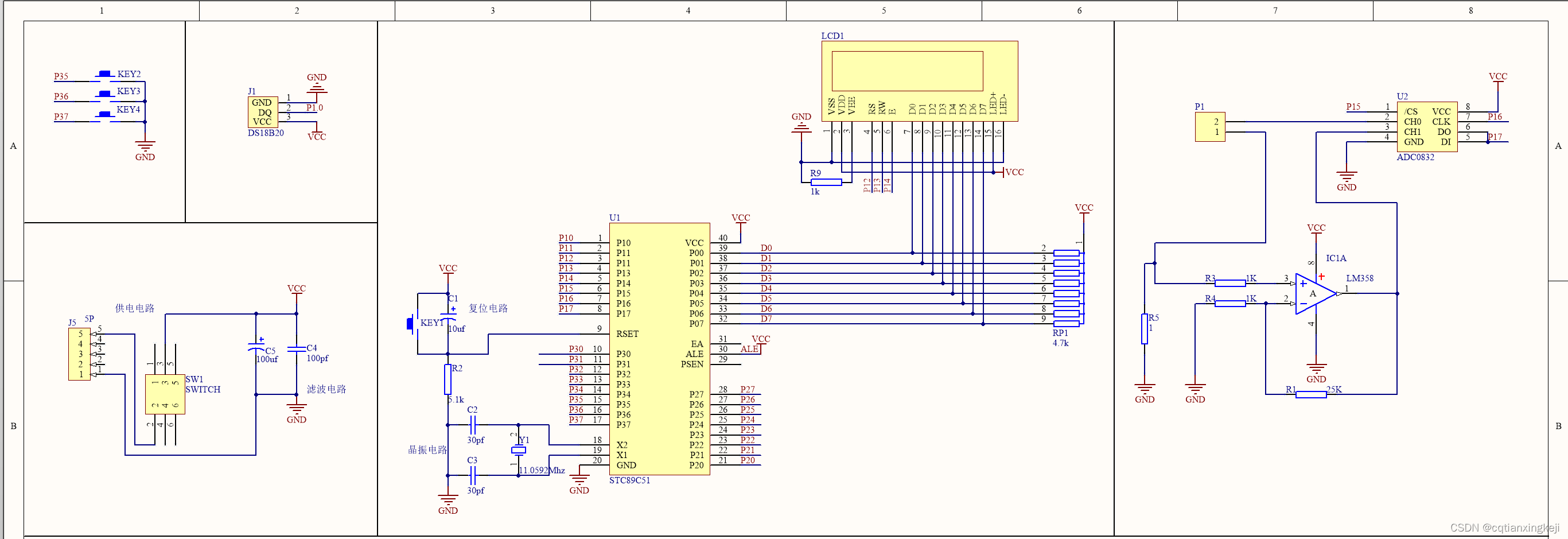

原理图工程文件

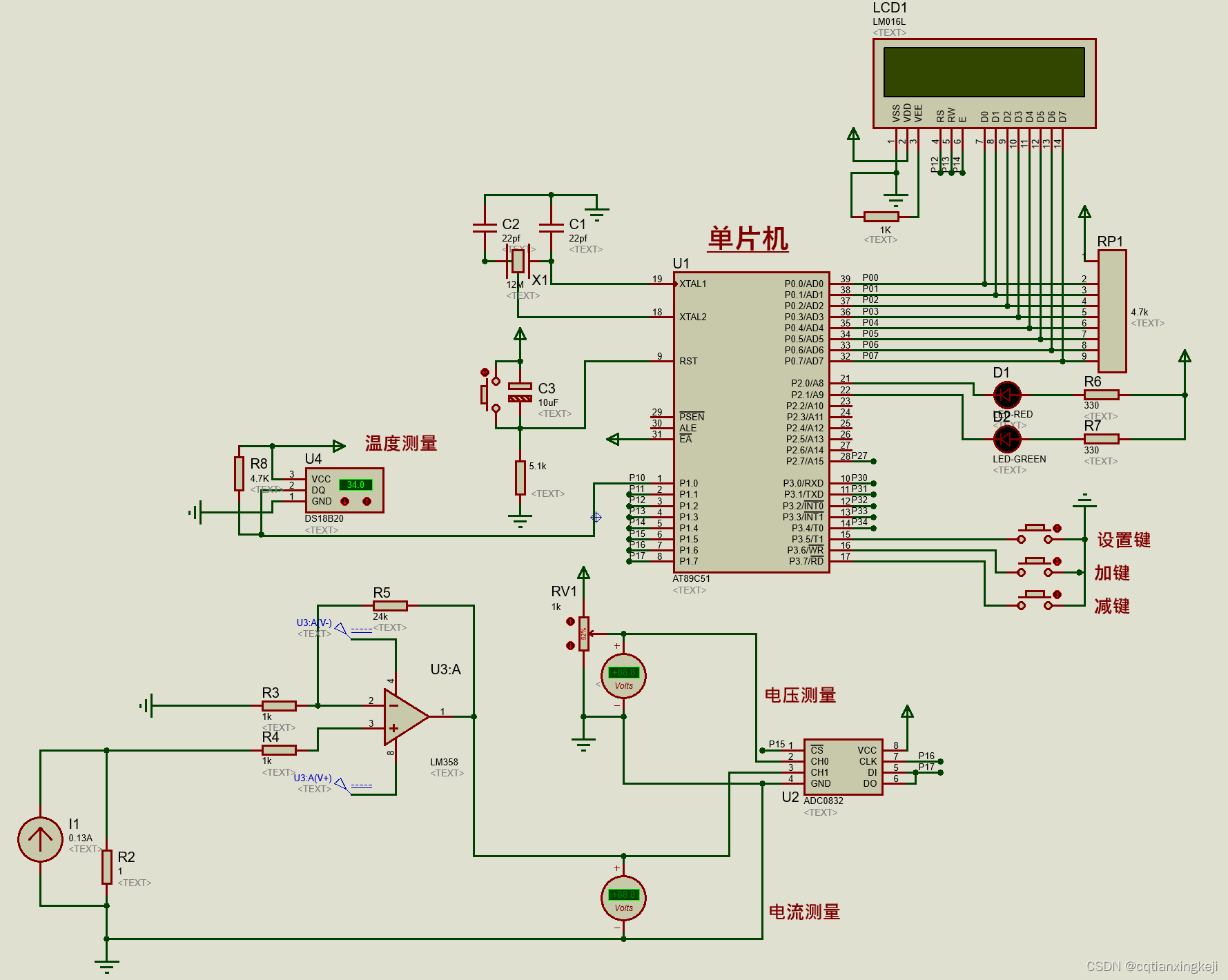

仿真模型工程文件
源代码工程文件

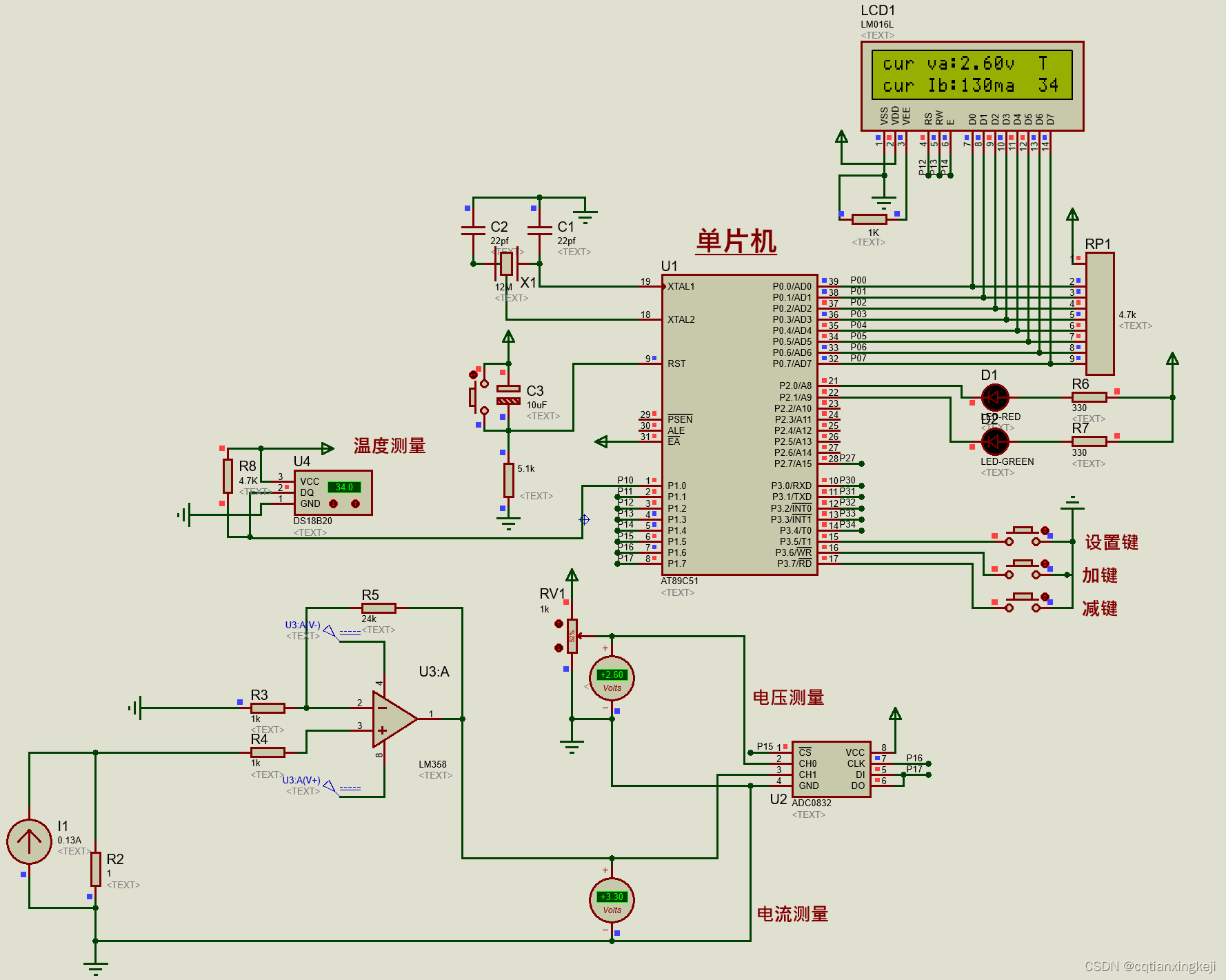

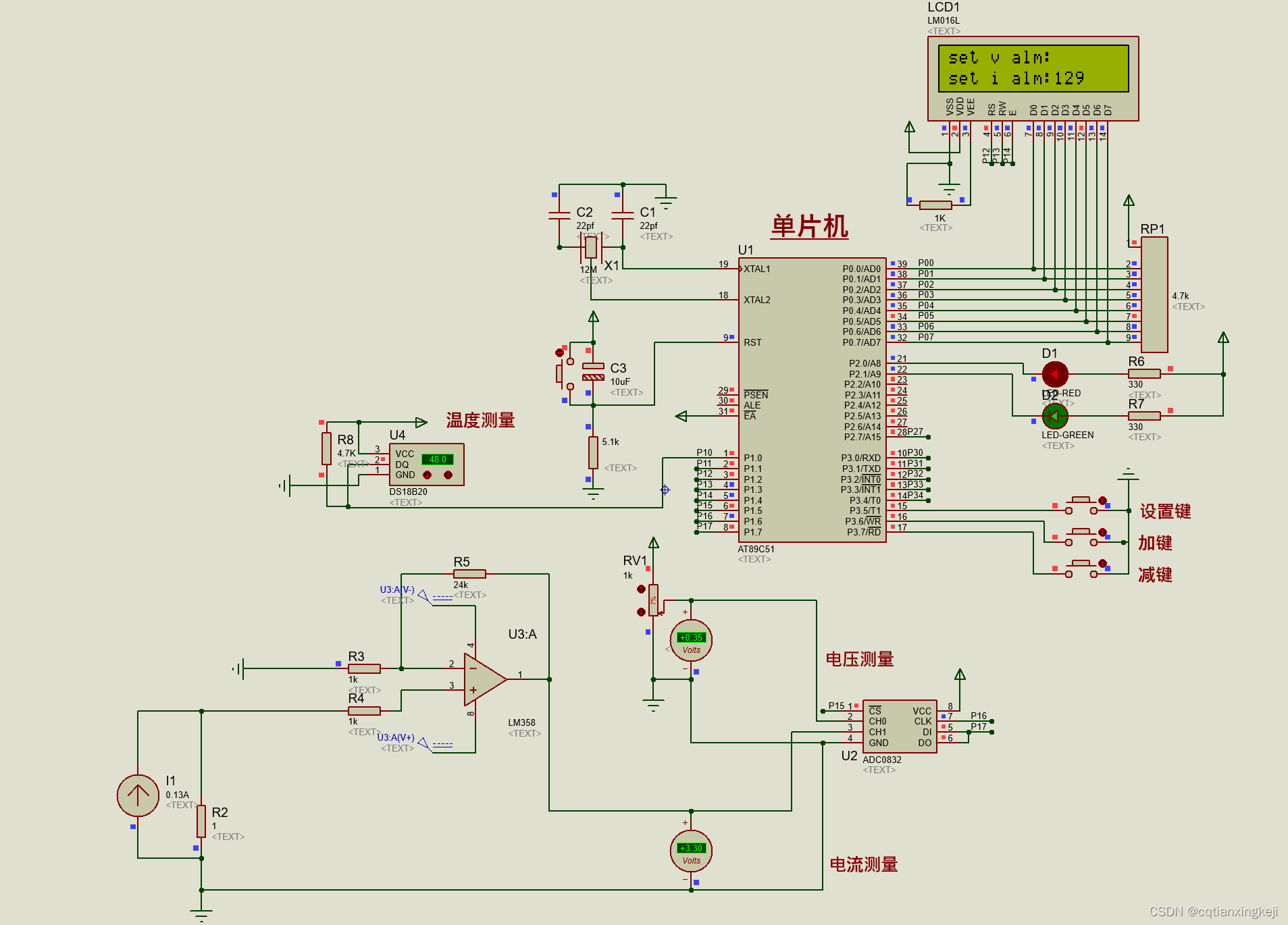

仿真截图
答辩论文低重复率文档，25010字
英文文献及翻译
任务书

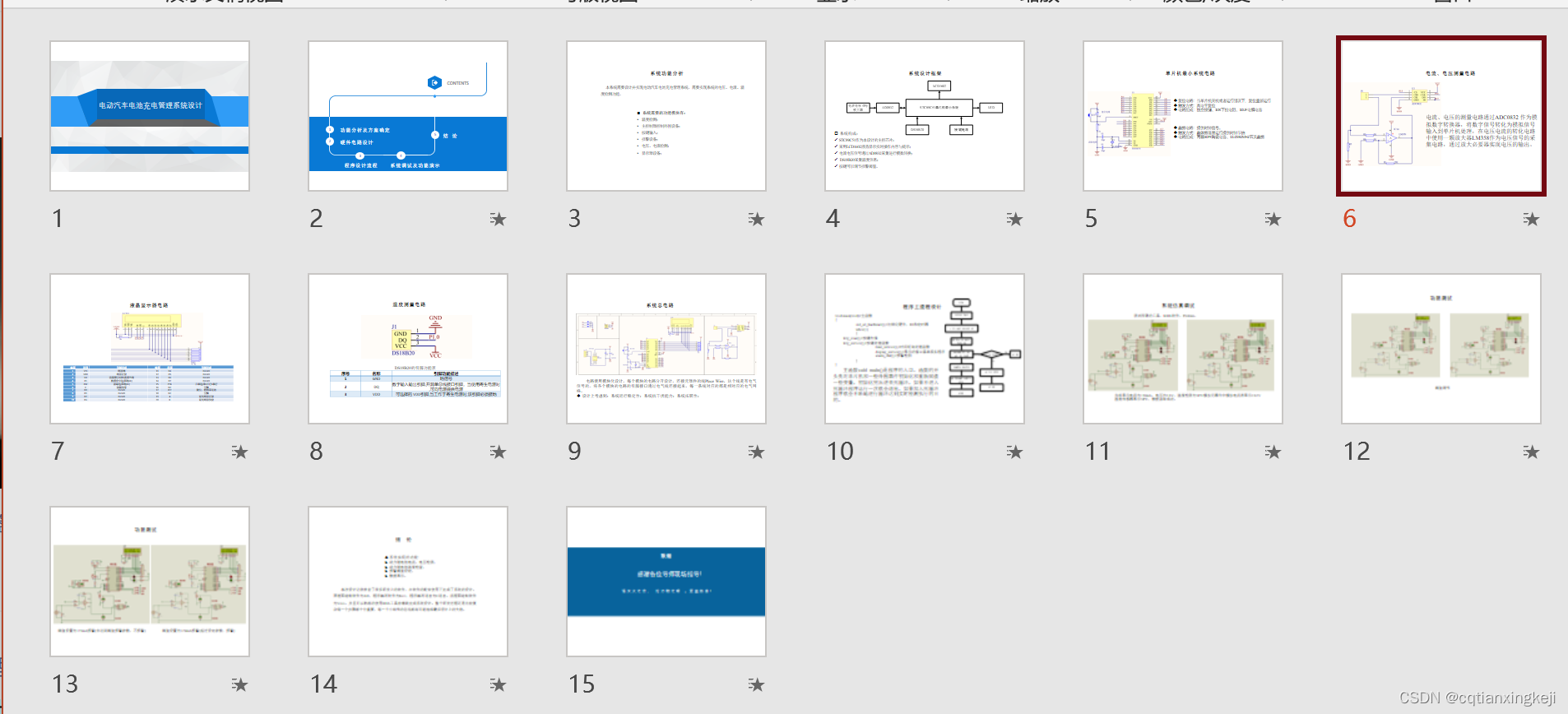

答辩PPT
详情请私信！
任务书
主要研究内容：
系统采用单片机（型号需要自己选定）完成电动汽车的电池管理系统，主要针对电池的充放电进行管理，具体包括电池电压、电流、温度等基本量的监测与显示。
要求：
1、确定系统总体设计方案，给出设计方案的结构框图；
2、利用仿真软件（如：protues）完成仿真电路的具体设计；
3、利用编程软件（如：Keil5 等）完成编程；
4、对所设计的系统进行仿真调试，系统所需的设计功能。
设计说明书
摘要
科学技术的发展伴随着能源的稀缺，新能源电动汽车开始爆发式增长。电动汽车电池管理系统成为了目前研究的重点方向。电源管理系统是一项综合性多学科应用，在当前社会发展中必不可少的应用与研发方向。本系统针对目前热门研究方向，针对电动汽车电池充电管理系统设计一款可以实现电池电压、电流、温度检测功能。
电动汽车电池充电管理系统由硬件、嵌入式软件两个部分组成。电池充电管理系统硬件由单片机、测温传感器、模数转换器、放大器、显示器、按键组成。在研究系统前充分掌握当前系统的研究背景，了解高效的充放电管理系统。根据对系统方案分析、元器件选择、确认所选择的元器件、主控制器等。使用EDA软件绘制硬件原理图，将功能按照模块化分配实现电路子系统设计，方便后期调试。使用Keil软件编写嵌入式软件，绘制系统程序框架，按照功能编写驱动代码。最后使用仿真软件Proteus搭建管理系统仿真电路，对设计电路实现硬件调试，仿真测试各个电路电位电压；软件驱动调试；软硬件联调；在线调试最后测试电池电压、电流、温度检测功能，评估是否完成预期功能。
电动汽车电池充电管理系统在设计上考虑到了实际应用环境、系统运行条件以及系统的抗干扰能力，考虑市场环境最后完成设计。
设计框架架构

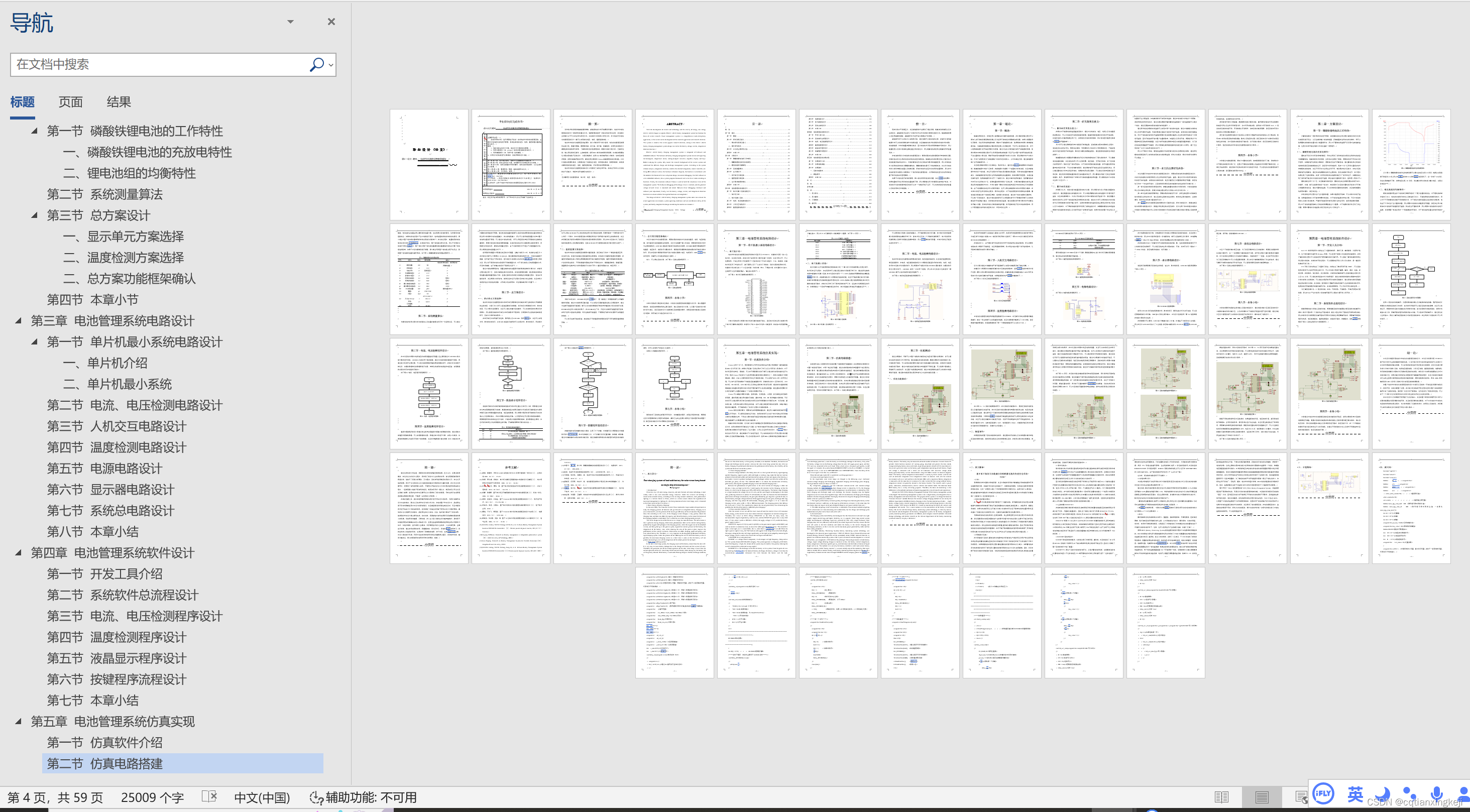

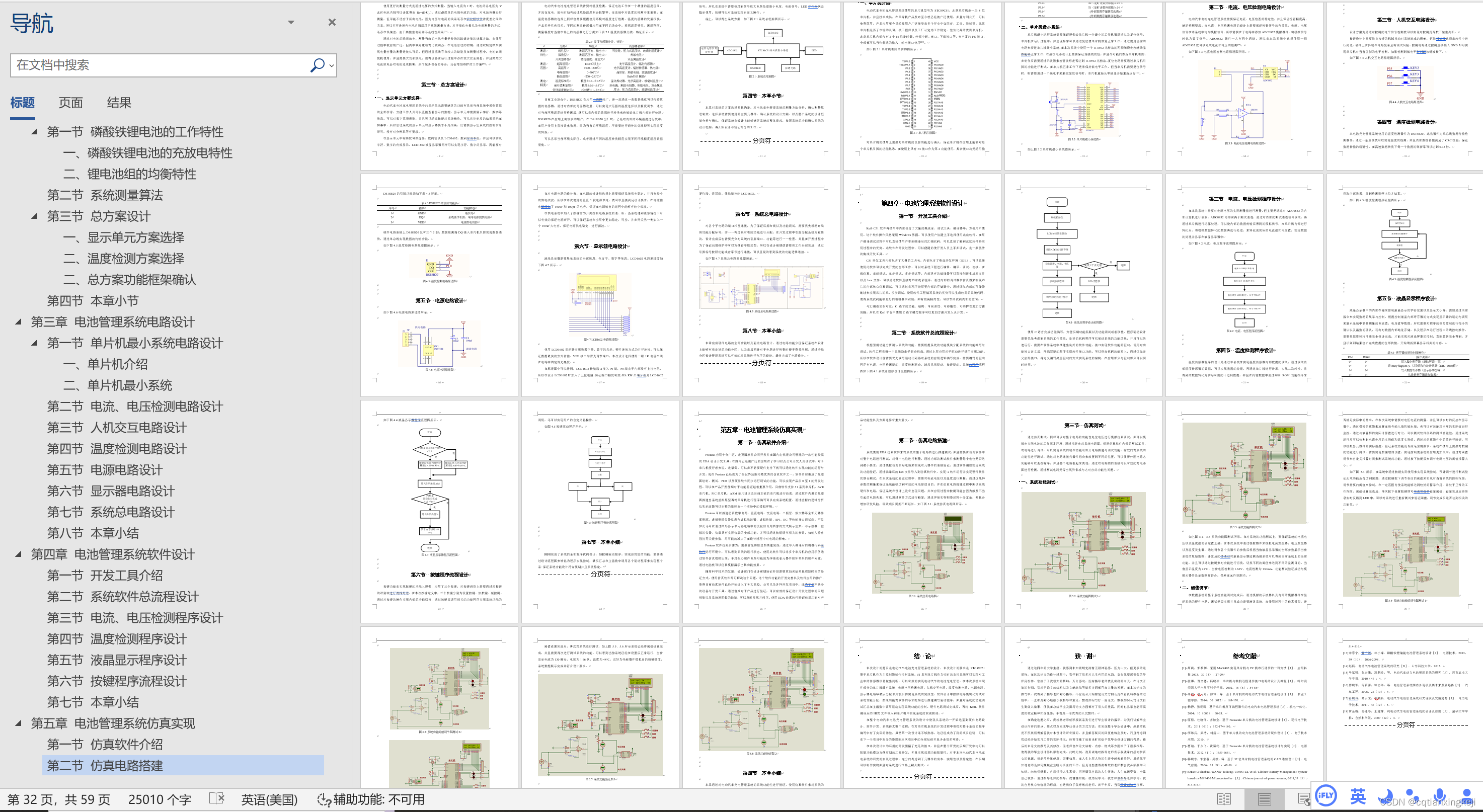

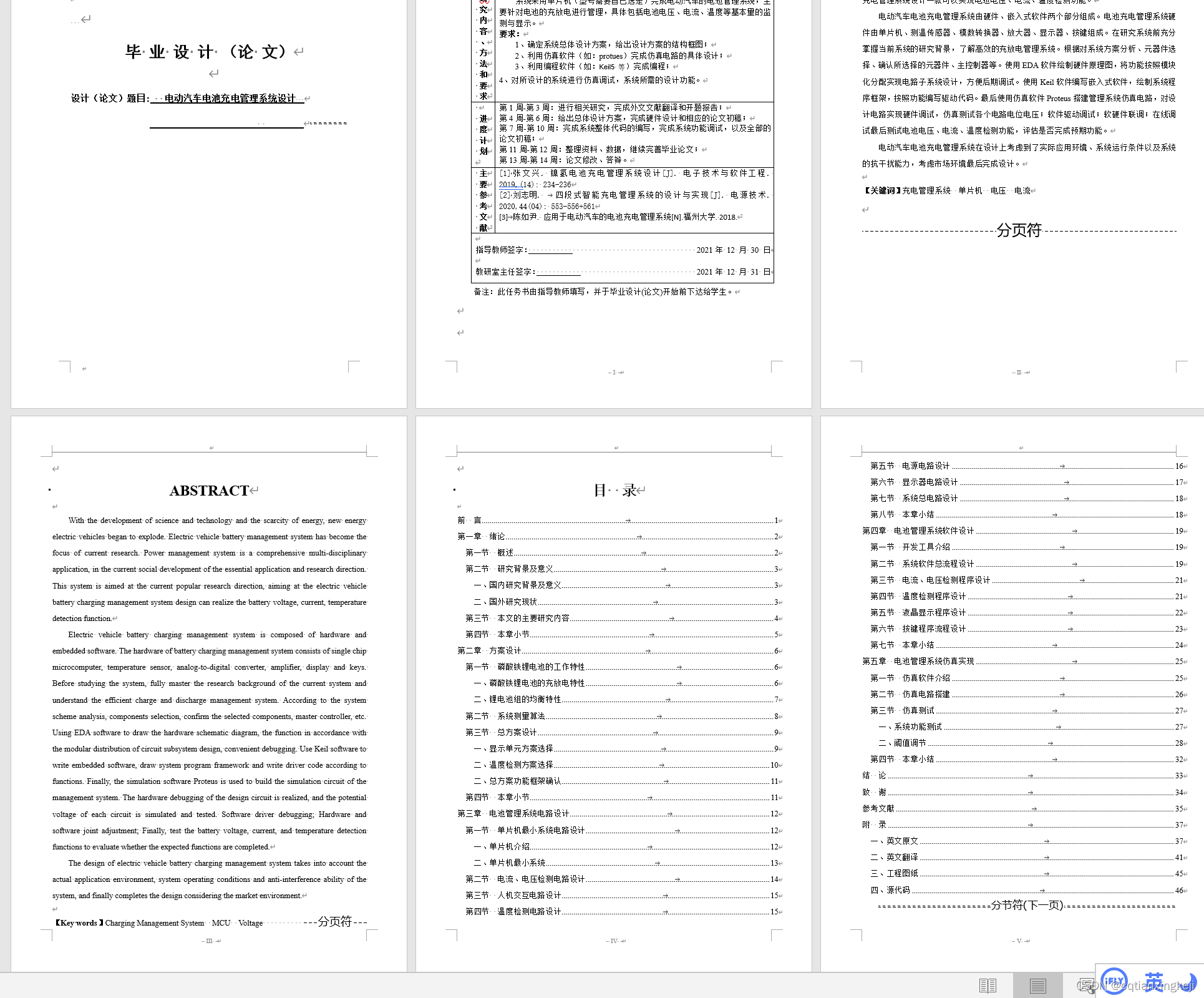

设计说明书及设计文件
源码展示
#include "reg52.H"
#include "stdio.h"
#include "intrins.h"
#define u8 unsigned char
#define u16 unsigned int
#define uchar unsigned char
#define uint unsigned int
uchar yushe_wendu=50; //温度预设值
uchar wenduchar=0;
uint wendu; //温度值全局变量
#define const_dpy_time_half 200 //数码管闪烁时间的半值
#define const_dpy_time_all 400 //数码管闪烁时间的全值 一定要比const_dpy_time_half 大
sbit K1 = P3^5;//设置键
sbit K2 = P3^6;//加键
sbit K3 = P3^7;//减键
unsigned char pre_key = 0x0f;//记录按键状态
unsigned char key_value = 20;//获取到的按键值
#define DB P0//液晶并行数据接口
sbit RS = P1^2;//液晶指令数据信号
sbit RW = P1^3;//液晶读写信号
sbit E = P1^4;//液晶使能信号
unsigned char curr_menu = 0;//设置参数
unsigned char ucWd=1; //本程序的核心变量，窗口显示变量。类似于一级菜单的变量。代表显示不同的窗口。
unsigned char ucWd1Update=0; //窗口1更新显示标志
unsigned char ucWd2Update=0; //窗口2更新显示标志
unsigned char ucPart=0;//本程序的核心变量，局部显示变量。类似于二级菜单的变量。代表显示不同的局部。
unsigned char ucWd1Part1Update=0; //在窗口1中，局部1的更新显示标志
unsigned char ucWd1Part2Update=0; //在窗口1中，局部2的更新显示标志
unsigned char ucWd2Part1Update=0; //在窗口2中，局部1的更新显示标志
unsigned char ucWd2Part2Update=0; //在窗口2中，局部2的更新显示标志
unsigned char ucDpyTimeLock=0; //原子锁
unsigned int uiDpyTimeCnt=0; //数码管的闪烁计时器,放在定时中断里不断累加
unsigned char i;//循环变量
unsigned char cnt_100ms = 0,cnt_500ms =0;//100ms计数
unsigned char time_100ms_flag = 0;//100ms标志
unsigned char blank_flg;//闪烁标志
unsigned char blank_tim_cnt;//闪烁计数
sbit CS=P1^5;
sbit CLK=P1^6;
sbit DIO=P1^7;
unsigned int ad_val_a;
unsigned int ad_val_b;
unsigned int v_alarm_tl=80;// 欠压报警器值
unsigned int i_alarm_th=130;// 过流报警值
sbit v_alm=P2^0;//欠压显示灯
sbit i_alm=P2^1;//过流显示灯
void delay_ms(unsigned int cnt)//软件延时1MS
{
unsigned int x;
for( ; cnt>0; cnt--)//通过for循环执行空指令延时
{
for(x=110; x>0; x--);
}
}
void delay_us(unsigned int cnt)//软件延时1us
{
while(--cnt);
}
void time_init(void)//定时器初始化
{
TMOD |= 0x11;//time0 工作方式为1
TH0 = 0xf8;//装载初值
TL0 = 0x2f;//装载初值，为2ms(65535-63535)
TR0 = 1;//开启定时器
ET0 = 1;//打开中断
EA=1;//打开总中断
}
/
/***********************************************************************************************************
DS18B20相关函数
***********************************************************************************************************/
sbit DQ = P1^0; //ds18b20的数据引脚
/*****延时子程序：该延时主要用于ds18b20延时*****/
void Delay_DS18B20(int num)
{
while(num--) ;
}
/*****初始化DS18B20*****/
void Init_DS18B20(void)
{
unsigned char x=0;
DQ = 1; //DQ复位
Delay_DS18B20(8); //稍做延时
DQ = 0; //单片机将DQ拉低
Delay_DS18B20(80); //精确延时，大于480us
DQ = 1; //拉高总线
Delay_DS18B20(14);
x = DQ; //稍做延时后，如果x=0则初始化成功，x=1则初始化失败
Delay_DS18B20(20);
}
/*****读一个字节*****/
unsigned char ReadOneChar(void)
{
unsigned char i=0;
unsigned char dat = 0;
for (i=8;i>0;i--)
{
DQ = 0; // 给脉冲信号
dat>>=1;
DQ = 1; // 给脉冲信号
if(DQ)
dat|=0x80;
Delay_DS18B20(4);
}
return(dat);
}
/*****写一个字节*****/
void WriteOneChar(unsigned char dat)
{
unsigned char i=0;
for (i=8; i>0; i--)
{
DQ = 0;
DQ = dat&0x01;
Delay_DS18B20(5);
DQ = 1;
dat>>=1;
}
}
/*****读取温度*****/
unsigned int ReadTemperature(void)
{
unsigned char a=0;
unsigned char b=0;
unsigned int t=0;
float tt=0;
Init_DS18B20();
WriteOneChar(0xCC); //跳过读序号列号的操作
WriteOneChar(0x44); //启动温度转换
Init_DS18B20();
WriteOneChar(0xCC); //跳过读序号列号的操作
WriteOneChar(0xBE); //读取温度寄存器
a=ReadOneChar(); //读低8位
b=ReadOneChar(); //读高8位
t=b;
t<<=8;
t=t|a;
tt=t*0.0625;
t= tt*10+0.5; //放大10倍输出并四舍五入
return(t);
}
//=====================================================================================
//=====================================================================================
//=====================================================================================
956
