10109-M1432型万能磨床外圆磨床电气控制电路设计（说明书+设计资料源文件）

10109-M1432型万能磨床外圆磨床电气控制电路设计（说明书+设计资料源文件）

资料摘要：

随着我国的经济水平提高，机械制造、工业制作开始逐渐壮大，并且在国民经济中占领了重要地位，并且随着机械制造业开始逐渐发展。设备装置的改进为制造业以及工艺加工有了新的突破。可以对圆形、圆柱体、圆锥形或者其他形状的线条表面进行打磨，可以实现磨床的外表面应用使用最为广泛的是通过对圆柱形或圆锥形物体进行加工外表面及轴肩端面磨床。其中M1432型万能磨床的使用为工业制造带来了工艺进步。
本文主要的研究内容是M1432型万能磨床电气控制电路设计。需要对整个电气控制部分的电路使用的元器件进行分析以及控制方案的确认与设计。了解外圆磨床的研究背景、发展趋势以及磨床的研究方法与研究思路。了解磨床的硬件组成、磨床的主要用途、机床结构、内部常用的低压元器件以及电机的主要控制原理以及控制特点。对外圆磨床的电气原理图单元分析，掌握电气制图标准，对外圆磨床电气原理图进行单元分析。最后对电气控制总原理图、系统整体运行分析以及电路驱动设计。系统发生故障提出对系统电路的故障分析、检修解决方案。
本文对外圆磨床的电气控制电路进行分析设计，掌握了电气设计制图标准。可以有效的对外圆磨床电气部分进行控制与驱动，实现外圆磨床的有效控制，完成本次设计。

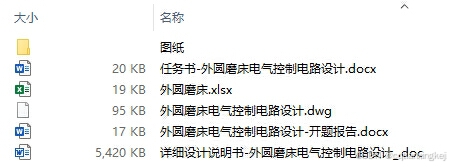

资料包含：

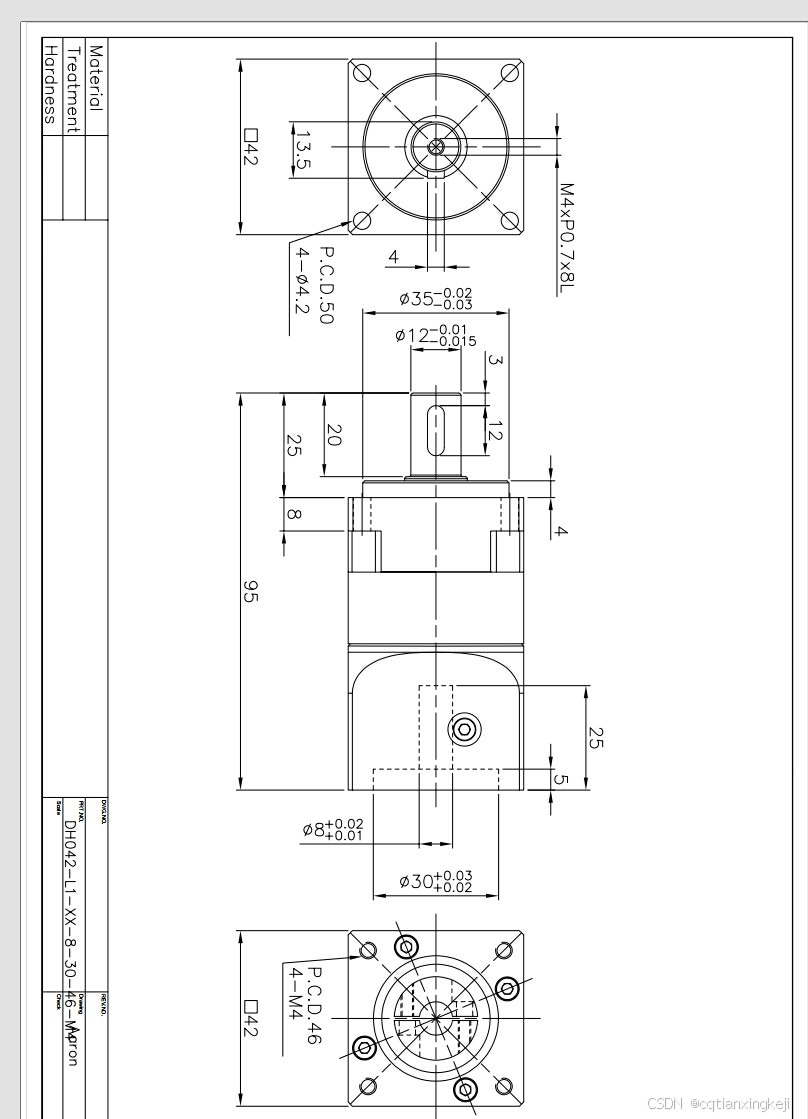

1、电机图纸

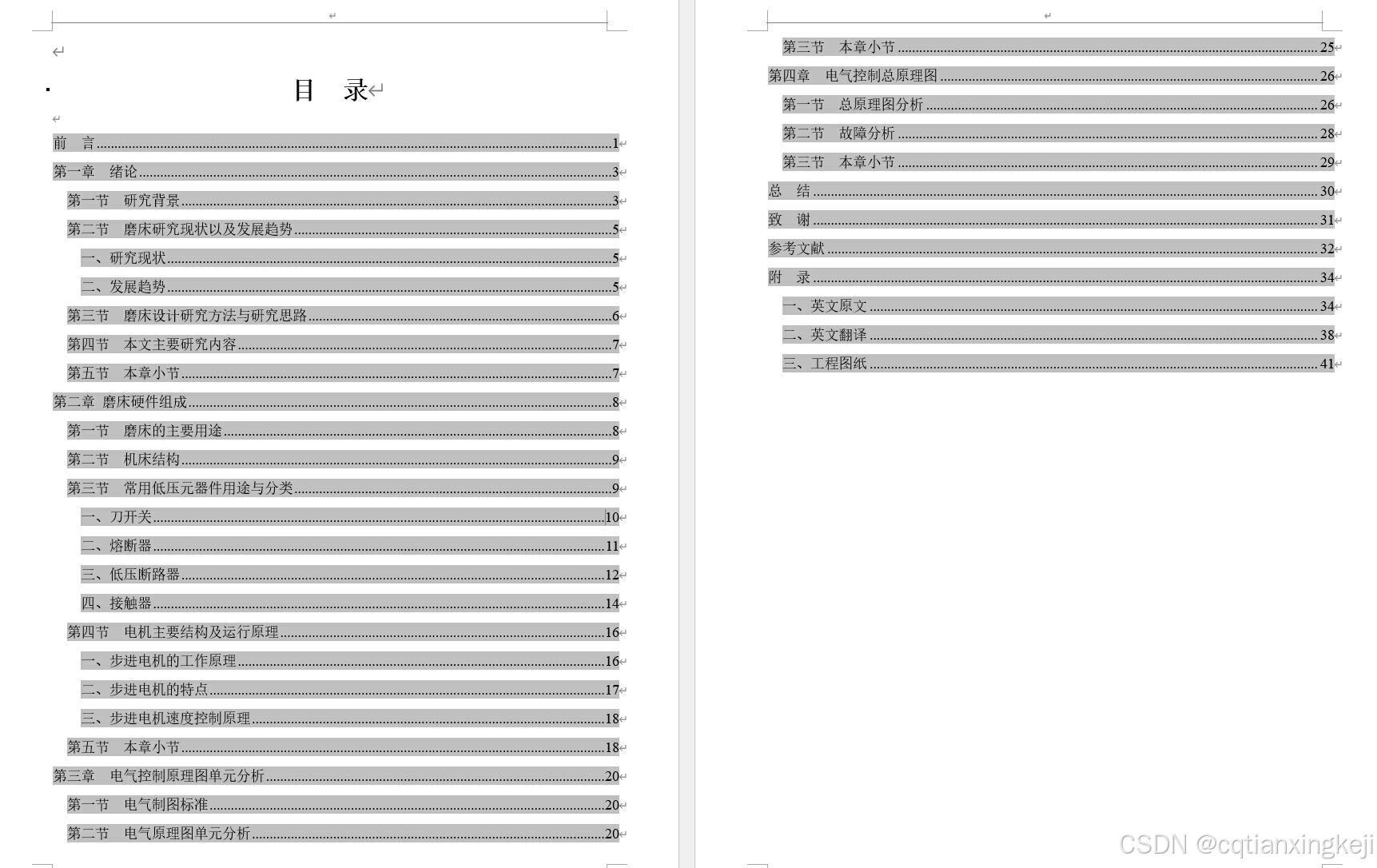

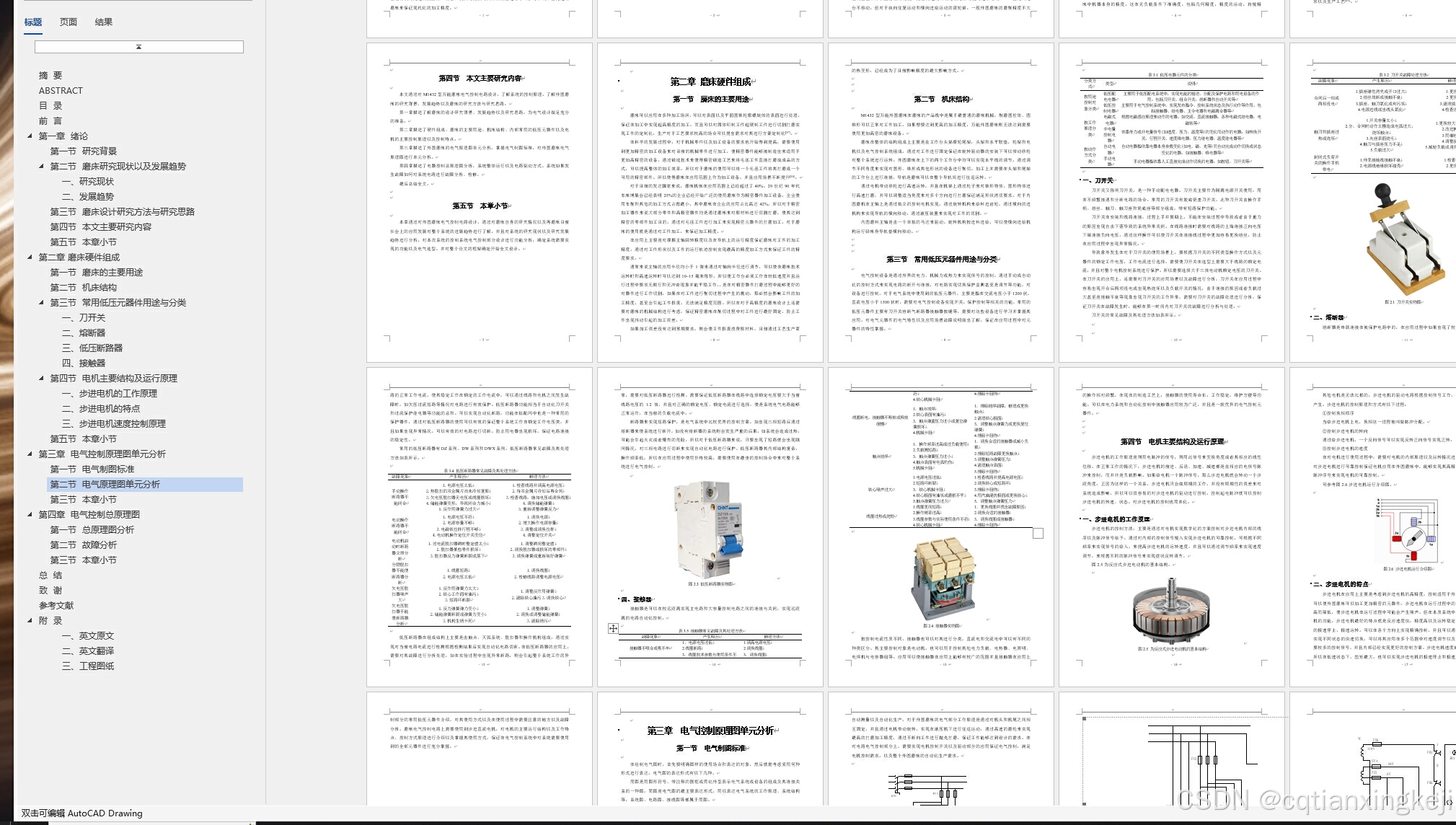

2、详细设计说明书-20965字
3、开题报告
4、任务书

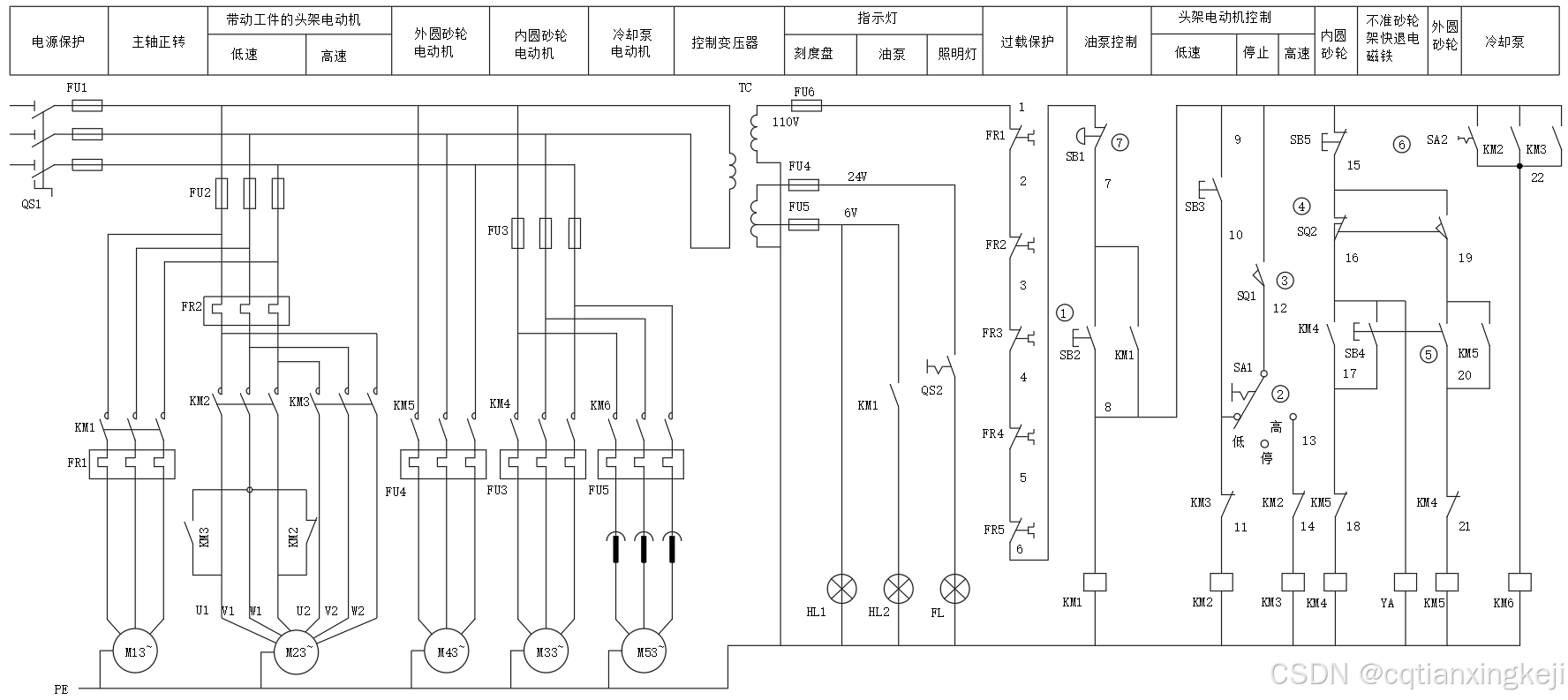

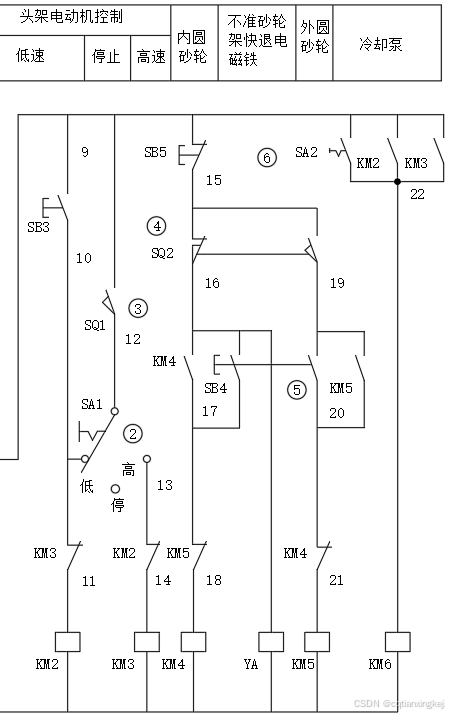

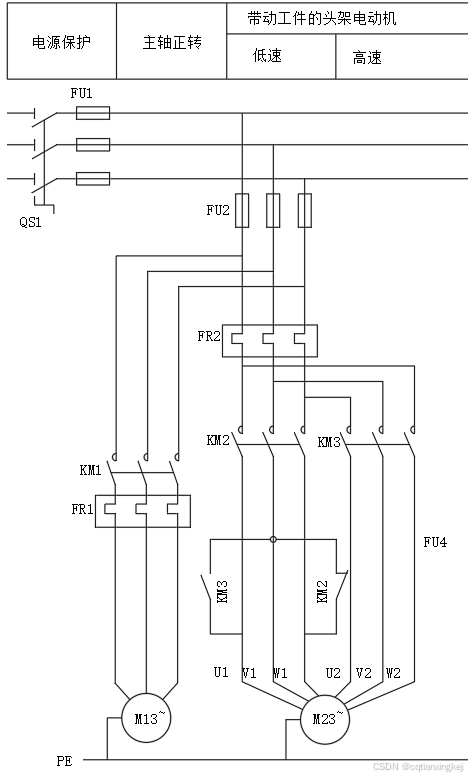

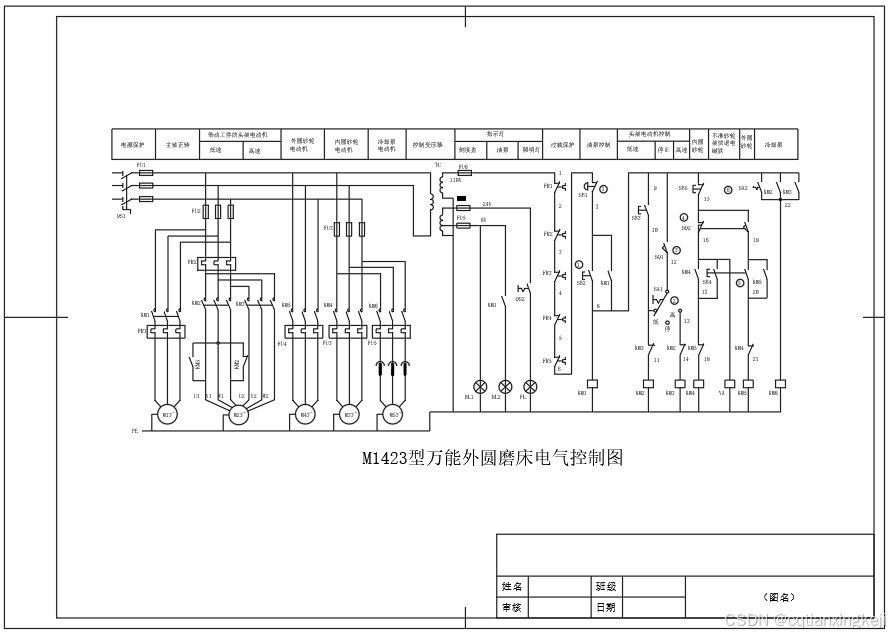

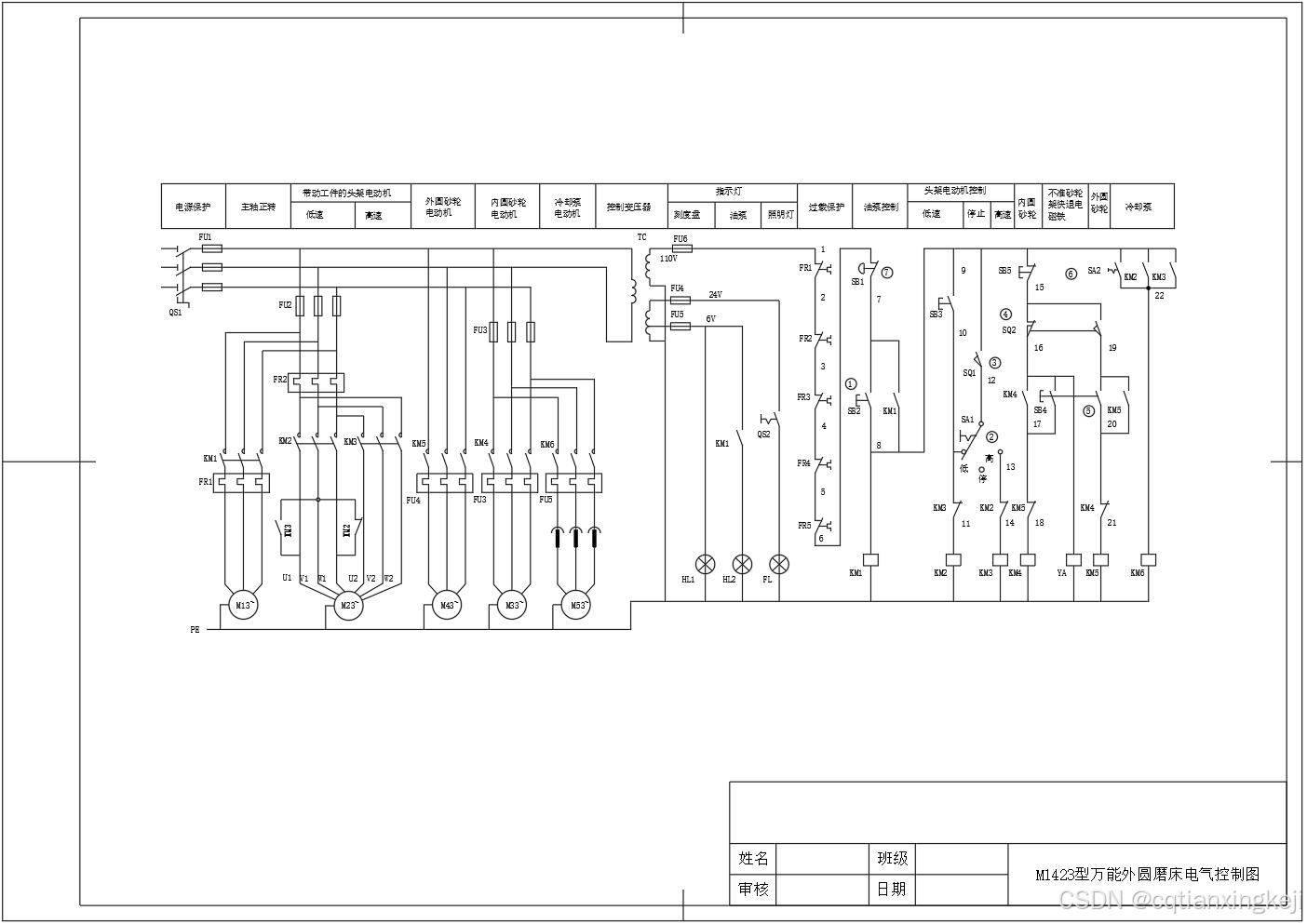

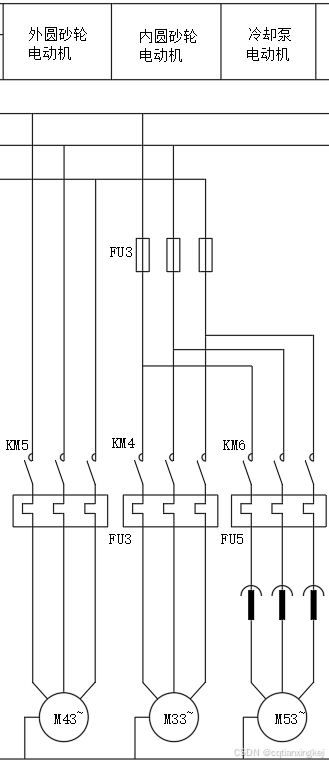

5、电气控制电路图纸
