三菱FX3U与台达DTA温控器modbus通讯案例功能：实现三菱FX3U与台达DTA温控器进行温度设定，温度探头设定，实际温度读取功能。
通过触摸屏进行操作。

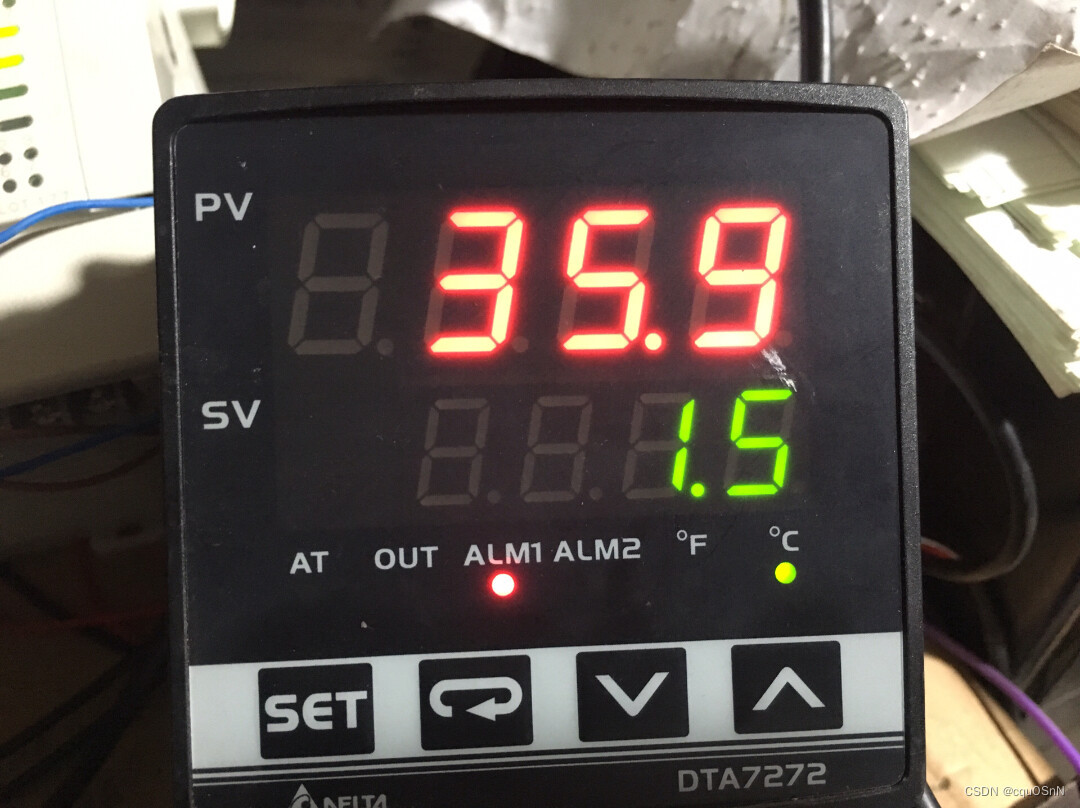

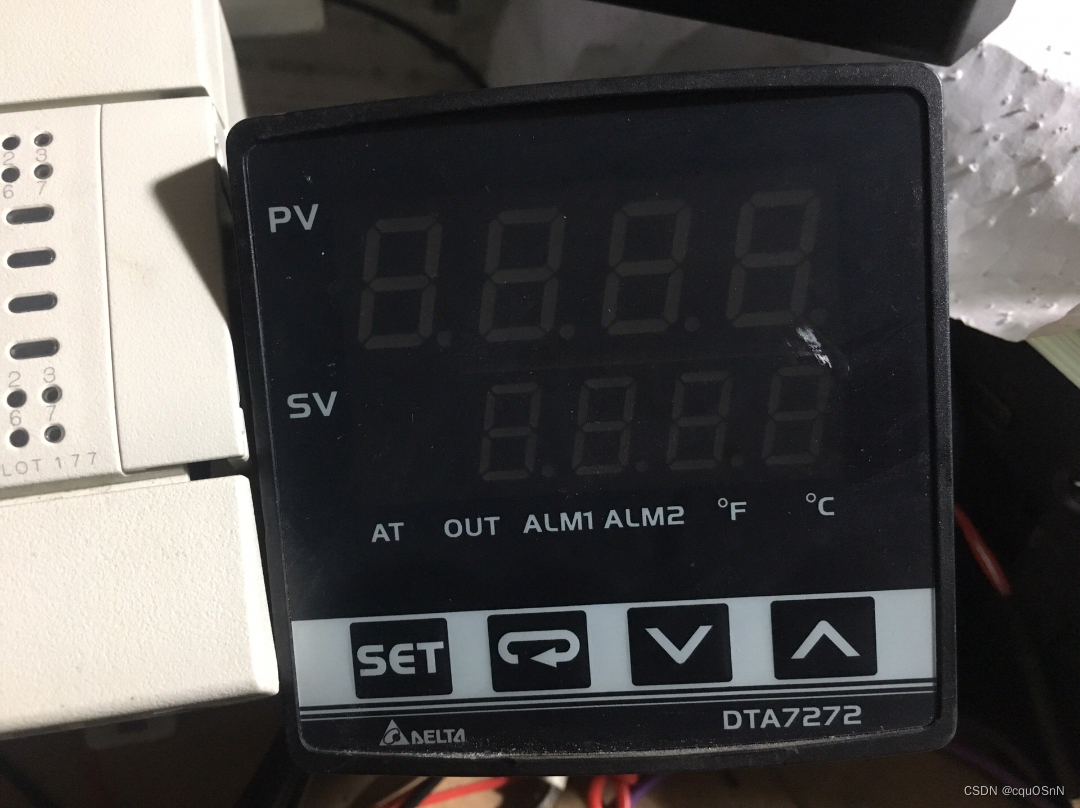

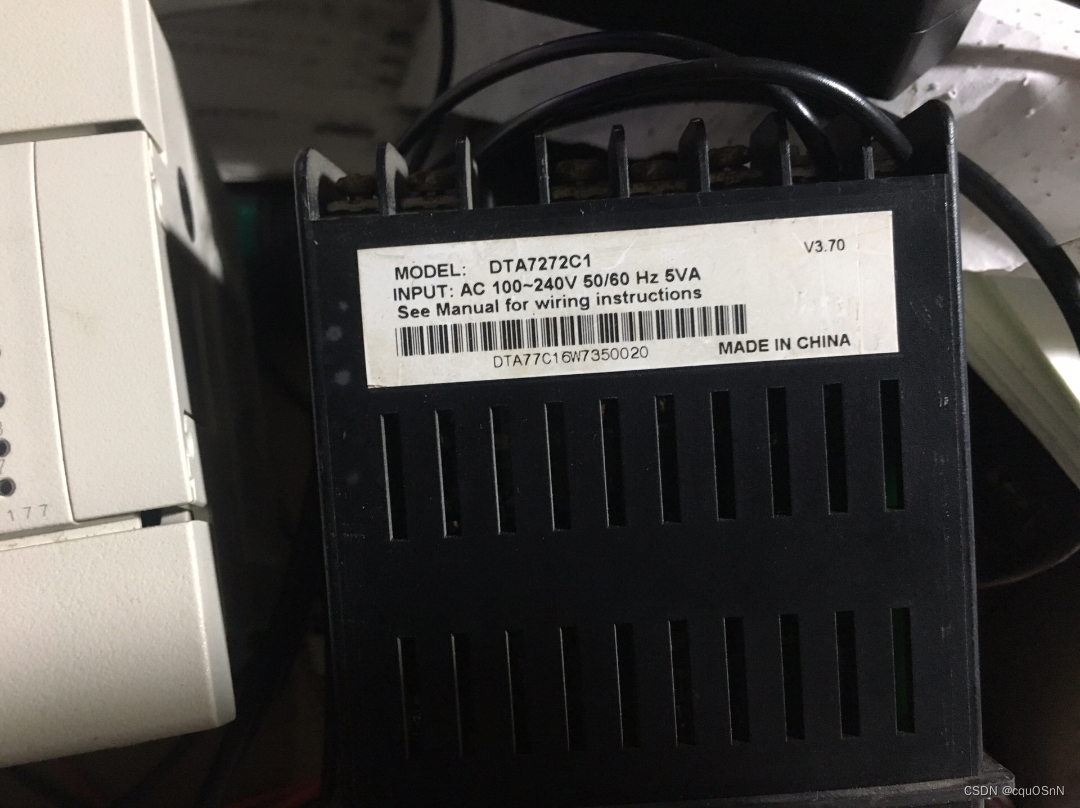

硬件：三菱FX3U PLC，三菱FX3U 485BD板，台达DTA7272c1温控器，昆仑通态TPC7062KD触摸屏，威纶通TK6071IP触摸屏。
资料：带注释程序，昆仑通态触摸屏程序，附送威纶通触摸屏程序，温控器手册。

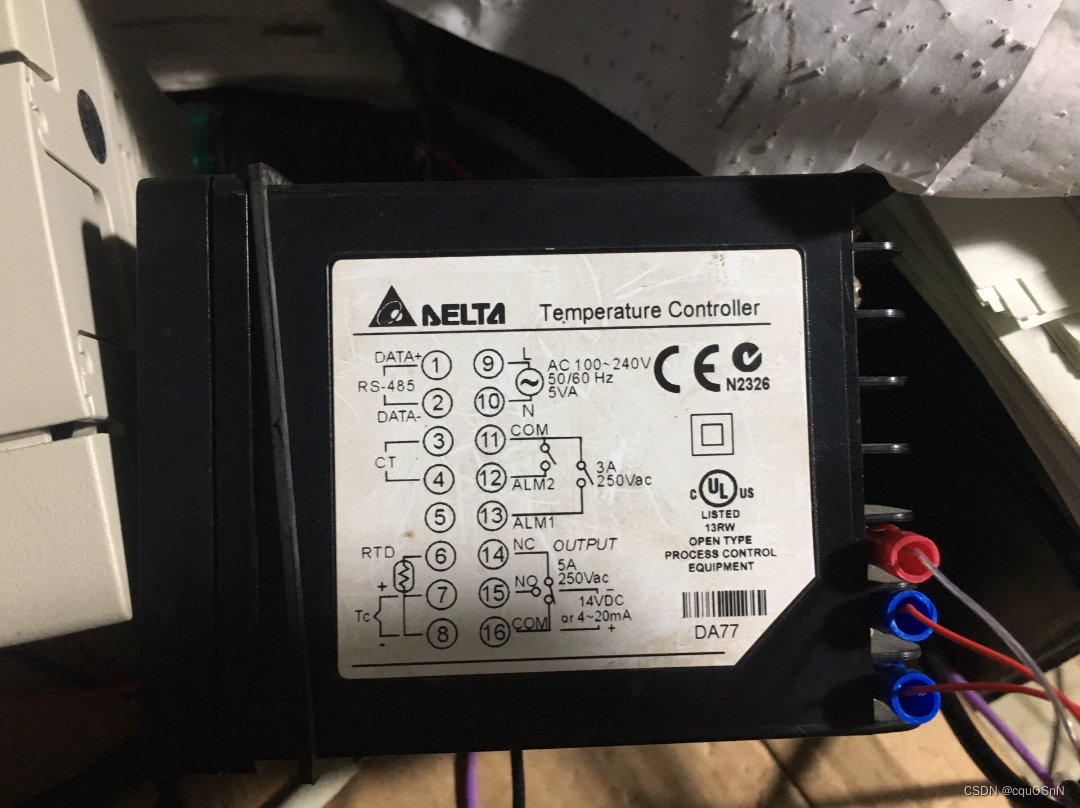

接线方式和设置说明。

三菱FX3U与台达DTA温控器modbus通讯案例

概述：本文将介绍如何利用三菱FX3U PLC和台达DTA温控器进行modbus通讯，实现温度设定、温度探头设定和实际温度读取功能。通过触摸屏进行操作，使用的硬件包括三菱FX3U PLC、三菱FX3U 485BD板、台达DTA7272c1温控器、昆仑通态TPC7062KD触摸屏和威纶通TK6071IP触摸屏。本文附带带注释的程序、昆仑通态触摸屏程序和威纶通触摸屏程序，以及温控器的手册。同时还会详细介绍接线方式和设置说明。

一、硬件准备

三菱FX3U PLC和三菱FX3U 485BD板三菱FX3U PLC是一款功能强大的可编程逻辑控制器，而三菱FX3U 485BD板则是用于485通信的接口板。在进行modbus通讯前，需要确保PLC和485BD板的连接正确并正常工作。
台达DTA7272c1温控器台达DTA7272c1温控器是一款可靠的温度控制设备，具有高精度和稳定性。在进行通讯前，需要确认温控器的参数设置与通讯方式配置正确。
昆仑通态TPC7062KD触摸屏和威纶通TK6071IP触摸屏昆仑通态TPC7062KD触摸屏和威纶通TK6071IP触摸屏是用于人机界面的交互设备，通过触摸屏进行设备操作。在本案例中，我们将使用这两款触摸屏进行温度设定和读取操作。

二、软件设置

modbus通讯配置首先，需要在PLC和温控器之间建立modbus通讯连接。通过485BD板与温控器的RS485接口进行连接，设置正确的modbus通讯参数，如波特率、数据位、停止位等。
PLC程序编写 PLC程序是实现温度设定、温度探头设定和实际温度读取的核心部分。根据温控器提供的modbus通讯协议和PLC编程语言，编写相关的逻辑代码。程序中需要包含modbus通讯指令、数据传输指令以及与触摸屏的数据交互指令。

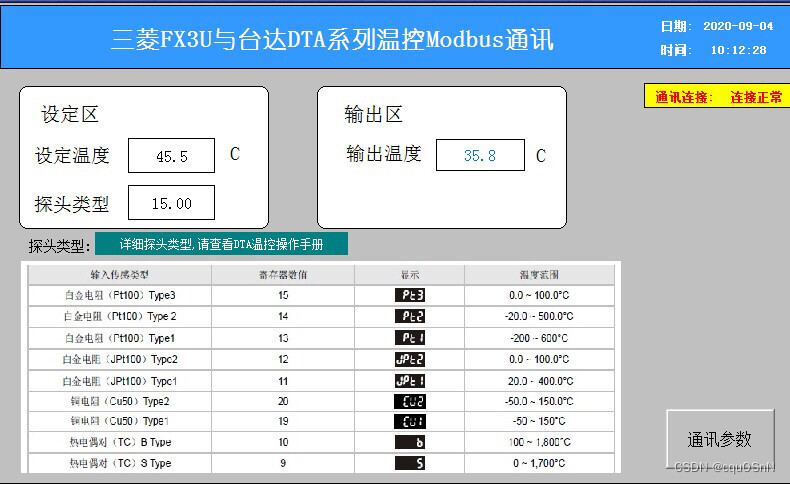

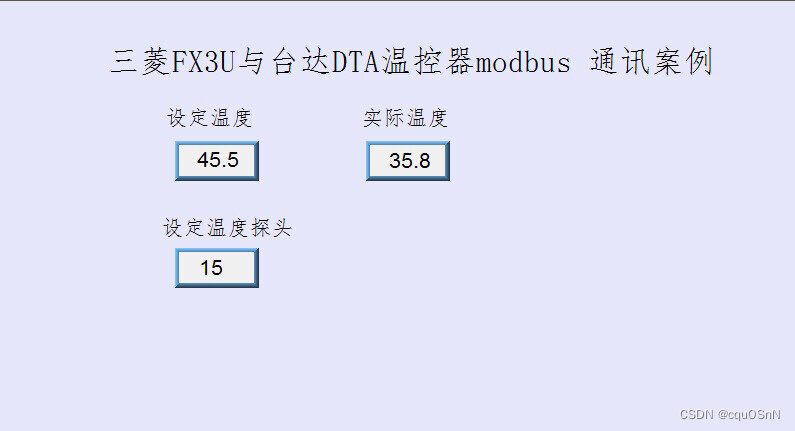

触摸屏程序编写使用昆仑通态TPC7062KD触摸屏和威纶通TK6071IP触摸屏进行设备操作，需要编写相应的触摸屏程序。根据触摸屏提供的开发平台和编程语言，实现与PLC的数据交互和显示界面的设计。

三、实验操作步骤

确认硬件连接确保三菱FX3U PLC和485BD板的连接正常。将485BD板与台达DTA7272c1温控器通过RS485接口连接，并检查连接线路是否正确。
设置modbus通讯参数在PLC和温控器之间建立modbus通讯连接前，需要确保通讯参数设置一致。包括波特率、数据位、停止位等参数。
编写PLC程序根据温控器提供的modbus通讯协议和PLC编程语言，编写实现温度设定、温度探头设定和实际温度读取功能的PLC程序。
编写触摸屏程序使用昆仑通态TPC7062KD触摸屏和威纶通TK6071IP触摸屏进行设备操作，需要编写相应的触摸屏程序。包括与PLC的数据交互和显示界面的设计。
测试和调试完成PLC程序和触摸屏程序的编写后，进行测试和调试。通过触摸屏进行温度设定、温度探头设定和实际温度读取操作，确保功能正常。

四、实验结果分析经过实验测试，三菱FX3U和台达DTA温控器之间的modbus通讯功能正常。通过触摸屏可以实现温度设定、温度探头设定和实际温度读取功能。

五、结论本文介绍了三菱FX3U与台达DTA温控器之间的modbus通讯案例。通过PLC程序和触摸屏程序的编写，实现了温度设定、温度探头设定和实际温度读取功能。该方案可以广泛应用于工业自动化领域，提高温度控制的精度和稳定性。

六、参考文献 [1] 三菱FX3U PLC用户手册 [2] 台达DTA7272c1温控器用户手册 [3] 昆仑通态TPC7062KD触摸屏开发手册 [4] 威纶通TK6071IP触摸屏开发手册
