一、项目介绍：

根据spec功能描述与协议来制定验证计划，进行测试点分解。采用了常规的UVM验证框架，（ahb2apb桥接器两端为ahb的slv与apb的mst）在DUT两侧放了两个agent：ahb_mst_agt和apb_slv_agt, 分别包括了sqr, drv和mon。在agt,DUT的同一层次添加了scb，没有做ref mdl，把比较的方法放在了scb里，之后做了顶层env，tb，以及interface，将if通过多次config_db的set,get方式从tb传到agt，再到drv，这过程包括了将TB硬接口到UVM环境vif的传递。通过UVM的phase机制进行仿真，通过port端口drv向sqr发出item的请求（他们之间pot无需声明但要connect）,seq中的body的task产生相应的随机item，通过sqr发送给drv，驱动到总线上送入DUT，然后两个agt中的mon都采样到scb。后面在TB中对apb active，ahb的rsp与ready等加入了断言并成功。

说明：

1、在apb_slv_agt里添加了is_active的标记，在后期作集成时能够对sqr和drv进行限制，来实现vip/uvc的可重用性。首先用简单case进行环境调试，在各个testcase的run phase里将seq挂载到sqr用start方式开始运行。（验证中先用简单case调试环境，再用随机case覆盖大部分点，最后用定向case击中corner部分）

2、Bridge是一个AHB slave，它在APB总线一侧是唯一的master，而在AHB一侧，它只是其中一个slave。

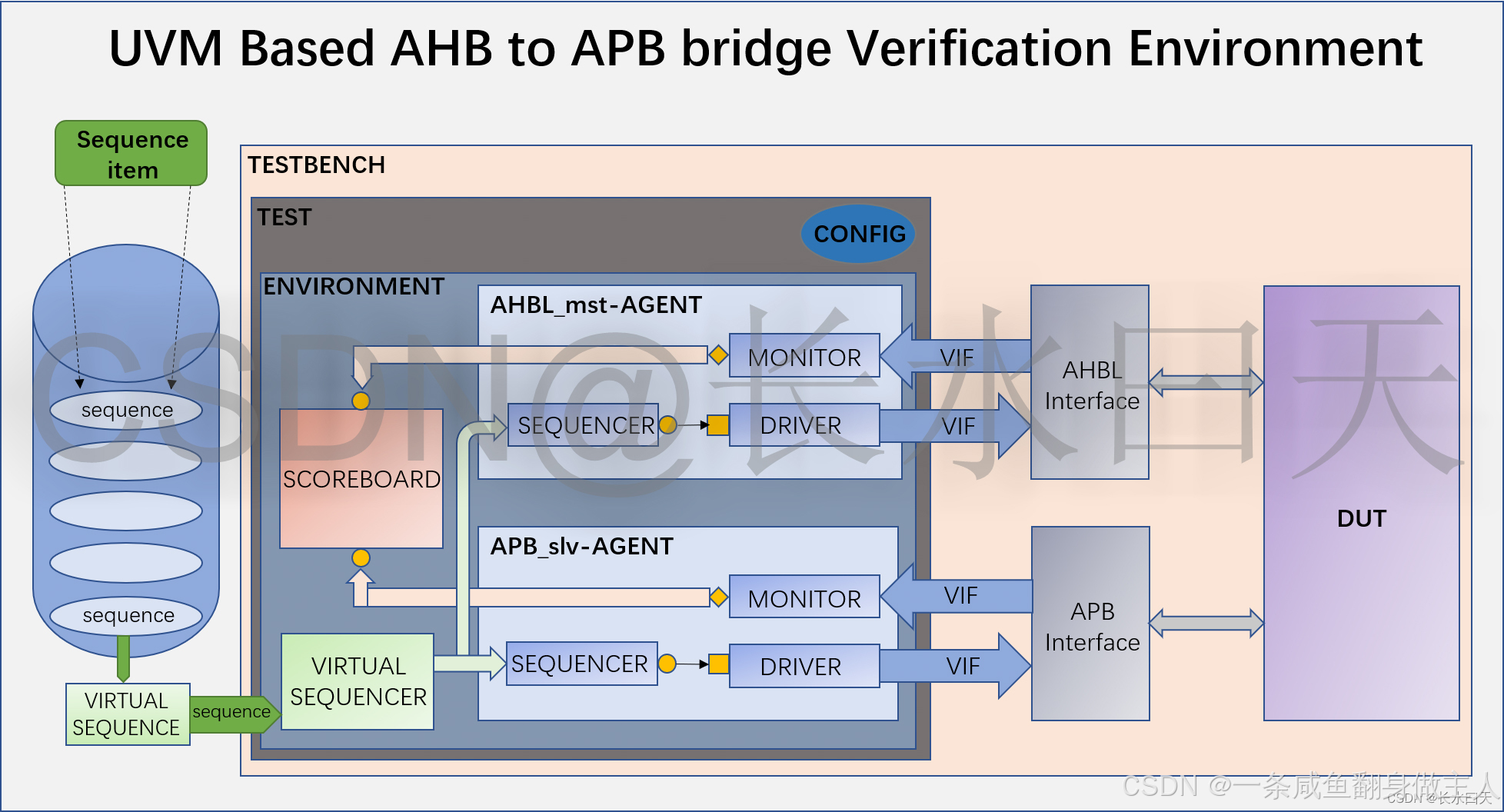

二、实际 UVM 验证平台示意图

AHB为mater，APB为slave。

三、项目问题准备（1）

3.1、2个单比特的ahb传输，不采用burst时，时序是怎么样的，apb呢？

当不采用burst时，每个传输周期只能传输一个数据，因此时序比较简单。AHB到APB桥项目中单比特AHB传输时，时序如下：1.AHB输入地址和控制信号。2.AHB传输数据。3.AHB传输完成后，APB输入地址和控制信号。4.APB传输数据。5.APB传输完成。

3.2、如何查看你的时钟分频验证是否成功？

在AHBtoAPB bridge项目中，可以通过以下步骤来查看时钟分频验证是否成功：1.打开时钟分频的代码文件，查看是否正确设置了时钟分频的参数。2.在仿真工具中设置时钟频率和时钟分频参数，并运行仿真。3.在仿真结果中，观察APB总线上的时钟频率是否正确。4.可以通过读取APB总线上的寄存器值来验证时钟分频是否成功。例如，可以读取一个APB从设备的寄存器值，观察读取结果是否正确。5.如果时钟分频验证失败，可以检查代码和仿真设置是否正确，并进行适当的修正。

3.3、项目中遇到的问题，如何解决？

1.连续读写的问题：背靠背传输（写传输之后跟着读传输，之后是写传输再之后是读传输）。

按照原本ahb_mst_driver的写法，发送一个single的写操作后，接着再发送一个single的读操作会有以下问题：在ahb_mst_driver 拿到第二个req，即开始第一个transcation的data 传输时，hwrite会同时拉低，无法保证apb传输时pwrite稳定。修改driver，与上一个transaction的读写比较，不同的话，当等待hready拉高，开始传输。

修改：在连续两个不同PWRITE信号的transaction 之间加入IDLE

2.AHB在连续传输时，存在地址周期和数据周期交叠的情况。如果使用transaction按一个burst的形式发，可以通过声明两个transaction类的句柄（addr_pkg 和data_pkg）来轮转，解决data_phase和addr_phase 交叠的问题。

首先，在时钟上升沿先判断data_pkg是不是空包，如果是null，再判断addr_pkg是不是null，如果是，那就通过try_next_item( ) 获取一个新的burst transaction。
当获取到这个addr_pkg时，就把这个data_phase发到总线上（只发送一个address），并且将addr_pkg句柄赋值给data_pkg，也就是addr_pkg 和data_pkg指向同一个transaction对象。此时这一拍时钟沿结束，等待下一拍。
当下一拍时钟沿到来时，首先判断data_pkg就不为null了，会将data_pkg中的data数据发送到总线上（只发送一个data）。然后
如果此时data_pkg 和addr_pkg 句柄指向的transaction内还有没发完的data和address，就会继续再往总线上发一个address ，然后又会等到下一拍，将address对应的data发到总线上。
由此不断地先发address 再发data循环，直到将transaction中保存address 和data的队列或数组发空为止，结束这个burst，把data_pkg 和addr_pkg 句柄指向null 。再获取一个新的transaction。

3.4、ahb的ready信号怎么验？

通过断言定义了对AHB接口中hready信号的验证规则。在hclk的上升沿，当hresp信号（来自从机的传输响应）变为高电平时，期望在下一个hclk上升沿时hready信号也为高，并且这个高电平是新出现的，即在上一个时钟周期hready不是高电平。这种验证确保了在响应信号表示事务完成之后，就绪信号能够正确地进行切换，从而保证AHB接口的事务能够顺利进行。

说明：断言用于检查设计中的特定属性是否被满足。如果属性未被满足，断言将失败，并可能产生错误或警告，以便于设计者识别和修复问题。

3.5、ahb和apb的monitor抓取的数据一样吗，为什么？

3.6、目的测试点有多少？

3.7、怎么让uvm区分不同的case？

可以在仿真的命令行中使用+UVM_TEST_NAME参数来指定要运行的测试用例名称。例如，使用<sim command> +UVM_TEST_NAME=my_case0来启动my_case0测试用例，或者使用+UVM_TEST_NAME=my_ case1来启动my_case1测试用例。

3.8、burst传输和single传输的区别？

AHB支持burst和single传输。

single传输分地址阶段和数据阶段。地址阶段需要一个周期。数据阶段需要一个周期。

burst传输，在突发传输开始，第一个周期里，主机传入地址和控制信号，传输的类型是NONSEQ；第二个周期传送第二个地址以及第一个地址对应的数据，并由HBURST信号决定需要几个有效周期。在此之间可以由HREADY发出请求延长一个周期。

不考虑burst传输的时候，ahb一次数据传输至少需要两个clk周期

3.9、apb的PSTRB信号怎么验？

PSTRB信号，即写选通信号，允许在一次32位的传输中指定哪些字节是有效的。具体来说，PSTRB是一个4位宽的信号，每一位对应PWDATA中的一个字节，当PSTRB的某一位被置为高时，表示相应的字节是有效的。在读传输期间，PSTRB信号应该保持低电平。

1、通过AHB总线发起一个写事务，设置HADDR为选定的APB从设备地址。2、设置HWRITE为1，表示写操作。3、设置PWDATA为一个32位的测试数据模式，例如32'hAAAAAAAA。4、配置PSTRB，使得只有特定的字节有效，例如PSTRB[0]和PSTRB[2]置为1，其余置为0，表示只有PWDATA的第1和第3个字节（从0开始计数）有效。5、发送写事务请求，并等待APB从设备响应。6、在APB从设备端监控PRDATA信号，验证只有PSTRB指示的有效字节被写入。

期望结APB从设备的PRDATA信号应只包含PWDATA中由PSTRB指定的有效字节，即如果PWDATA为32'hAAAAAAAA，PSTRB为4'b0101，则期望PRDATA为32'h0A0A0000。

验证点：1、PSTRB信号能否正确指示PWDATA中有效的字节。2、写事务是否只更新了由PSTRB指定的有效字节。3、测试数据模式是否符合预期，未被选中的字节位是否保持不变。

3.10、AHB的边界地址怎么确定

AHB总线的边界地址确定与传输类型（HBURST）和传输大小（HSIZE）有关。对于回环突发传输（WRAP），地址会在达到特定边界时回环到起始地址。这个边界是根据burst传输的次数和每次传输的数据大小来计算的。例如，对于WRAP4类型的burst，如果HSIZE为4字节（32位），则地址会在每16字节（即4拍，每拍4字节）后回环。这意味着，如果起始地址是0x34，那么地址会在0x34、0x38、0x3C后回环到0x30，因为0x40是16字节的边界 190。

对于增量突发传输（INCR），地址会根据每拍数据的大小递增，可以传输任意次数，但唯一的限制是地址不能超过1KB边界。这意味着，如果按照字（4字节）进行增量传输，那么地址会在每拍后增加4字节，直到达到1024字节（1KB）的边界 190。

AHB协议要求所有操作的地址都必须是对齐的。对齐地址是由每拍传输的数据宽度决定的。例如，如果传输数据的宽度是4字节（32位），那么对齐地址必须是4的倍数，如0x00、0x04、0x08等 190。

在设计AHB总线系统时，必须确保地址对齐和在回环突发传输中正确处理地址边界，以保证数据传输的正确性和效率。

四、问题准备（二）

4.1、AHB的burst操作有哪些类型，区别在哪里。

AHB的burst操作主要有Single、INCR、WRAP等类型，它们的区别主要在于数据传输的模式和地址增量方式：

Single: 单次传输，不构成burst，每次传输都是独立的。
Incrementing bursts (INCR): 增量突发，每次传输的地址是前一次地址的增量。这种类型的burst可以是未定义长度的（由master决定何时结束burst，这种类型的burst可以通过BUSY传输来提前终止），也可以是固定长度的（如INCR4、INCR8、INCR16 它们有预定的传输次数，并且必须以SEQ传输结束，不能使用BUSY传输来提前终止），地址会在每次传输后递增，不会在边界处回绕。
Wrapping bursts (WRAP): 回环突发，当突发传输达到特定的地址边界时，地址会回绕到该边界的开始处。例如，WRAP4表示4拍突发，地址在每4次传输后回绕到边界的起始地址（它们有预定的传输次数，并且必须以SEQ传输结束，不能使用BUSY传输来提前终止）。

4.2、AHB的HTRANS信号的用途。

HTRANS信号的用途是表示当前传输的状态，允许从设备了解主设备当前的传输意图，并据此做出响应。例如，如果HTRANS为IDLE，从设备知道可以忽略当前的传输，因为主设备并不需要进行数据交换；如果HTRANS为BUSY，从设备可能需要保持当前状态，等待主设备准备进行下一个传输。NONSEQ表示非顺序传输，即当前传输与上一个传输无关，是单一传输或者是一次突发传输的第一个。SEQ表示顺序传输，当前传输是连续突发传输的一部分，与上一个传输相关。

4.3、AHB to APB bridge中，如果出现burst操作，APB侧只能实现single传输，如何对数据进行匹配。

通过握手机制确保即使在AHB和APB之间存在性能差异的情况下，数据传输也能以受控和同步的方式进行。通过HREADY和PREADY信号的协调，AHB to APB桥接器能够有效地管理数据流，并确保数据的完整性和正确性。

AHB协议中的HREADY信号由从设备（slave）驱动，用来指示从设备是否准备好进行下一次数据交换。在burst传输中，如果APB侧需要更多时间来处理数据，它可以将HREADY信号拉低，表示需要AHB主设备（master）等待。当AHB桥接器观察到HREADY为0时，它会暂停数据传输，直到HREADY变回1，表示APB侧已经准备好接收下一个字节的数据。一旦APB侧准备好，它会通过PREADY信号告知AHB桥接器。随后，AHB桥接器会在下一个AHB时钟周期继续发送数据。AHB主设备在每个时钟周期检查HREADY信号，确保在继续发送数据之前APB从设备已经准备好。当burst传输的所有数据都被APB从设备接收后，握手协议完成，AHB主设备可以开始新的传输或者终止当前传输。

4.4、APB的driver中，具体将数据发送出去的部分是怎么写的。

数据发送的具体部分主要在drive_wr_pkt和drive_rd_pkt这两个任务中实现：

drive_wr_pkt任务：当APB总线上的事务是一个写事务时（即vif.slv_cb.pwrite为真），此任务被调用。在该任务中，如果事务没有错误（!pkt.slverr），则执行内存写操作。使用mem.put_data方法将数据写入到由vif.slv_cb.paddr指定的地址，数据来源于vif.slv_cb.pwdata：
```
virtual task drive_wr_pkt(apb_tran pkt);
  if(!pkt.slverr)begin
    mem.put_data(vif.slv_cb.paddr,vif.slv_cb.pwdata);
  end
endtask
```
drive_rd_pkt任务：当APB总线上的事务是一个读事务时，此任务被调用。如果事务没有错误，使用mem.get_data方法从vif.slv_cb.paddr指定的地址读取数据，并将结果赋值给vif.slv_cb.prdata。如果事务有错误，则直接将pkt.data赋值给vif.slv_cb.prdata，模拟错误情况：
```
virtual task drive_rd_pkt(apb_tran pkt);
  if(!pkt.slverr)begin
    vif.slv_cb.prdata <= mem.get_data(vif.slv_cb.paddr);
  end
  else begin
    vif.slv_cb.prdata <= pkt.data;
  end
endtask
```
