Tesla Cybertruck OBC&DCDC 模块（48V架构） 双通道数字隔离器TI ISO7720FDR 国产替代

在对 Tesla Cybertruck OBC&DCDC 模块（48V架构） 进行拆解时，我们注意到一颗不起眼但非常关键的芯片 —— TI 的 ISO7720FDR 单机3颗。
这是一颗 双通道数字隔离器（Digital Isolator），广泛用于车载 CAN/LIN、DCDC驱动、信号接口防护等关键模块。

👀 更有意思的是：我们找到了国产 pin2pin 替代方案 —— 3PEAK TPT7720F，性能不止“能用”，还有亮点！

---

🔍 什么是数字隔离器？

数字隔离器是一类用于在信号路径上实现高压隔离的芯片，核心功能包括：

• 💡 逻辑电平隔离：防止高压侧信号干扰 MCU/FPGA 等控制器
• 🔌 双向信号传输：支持高速数据（常见50–150Mbps）
• ⚡ 耐高压、抗浪涌、防静电：符合 IEC61000-4 标准

典型应用包括：

• 电动车 OBC、DCDC、BMS、V2X 通信接口
• 工控 PLC、驱动器隔离、功率模块监控
• 医疗/工业/光伏逆变器等隔离信号场景

---

🔄 TI ISO7720FDR vs 3PEAK TPT7720F｜数字隔离器 pin2pin 替代分析

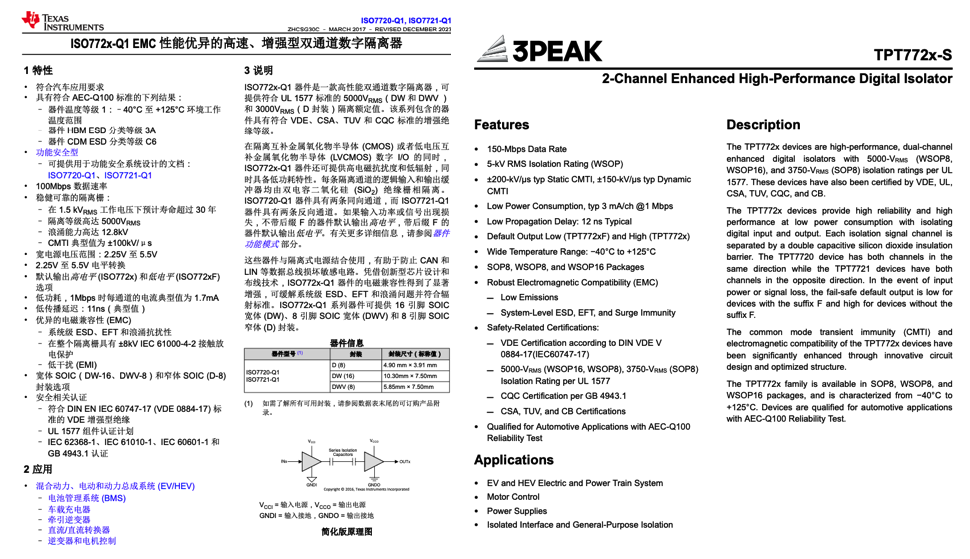

1️⃣ 基础信息概览

项目	TI ISO7720FDR	3PEAK TPT7720F
功能类型	数字隔离器（2通道同向）	数字隔离器（2通道同向）
默认输出	Fail-Safe 低电平输出	Fail-Safe 低电平输出
通道配置	A/B 同向传输	A/B 同向传输
封装类型	SOIC-8 (D封装)	SOP-8
引脚定义	完全对齐	完全对齐
标称数据速率	100 Mbps	150 Mbps

---

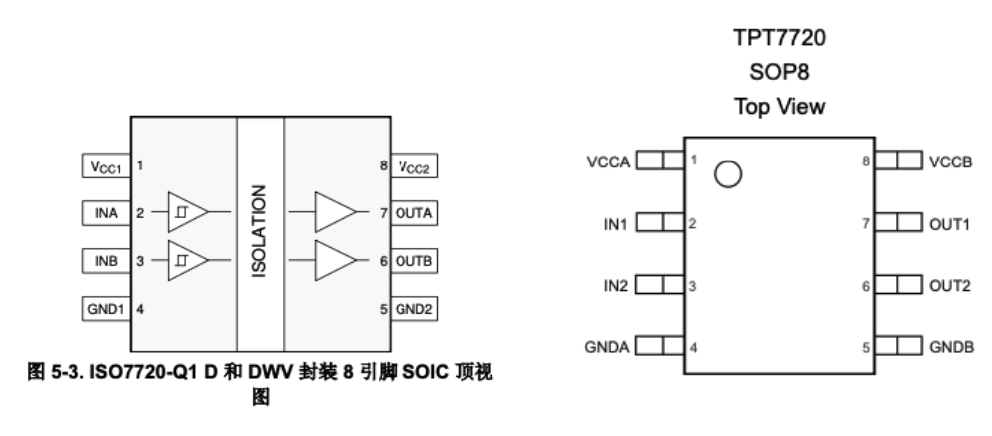

2️⃣ 引脚对比（Pin2Pin 兼容性）

引脚编号	ISO7720FDR（TI）	TPT7720F（3PEAK）	功能说明
1	VCC1	VCCA	电源输入端
2	INB	IN2	输入信号 B
3	INA	IN1	输入信号 A
4	GND1	GNDA	主侧地
5	OUTB	OUT2	输出信号 B
6	OUTA	OUT1	输出信号 A
7	GND2	GNDB	次侧地
8	VCC2	VCCB	电源输出端

✅ 引脚完全对齐，可无缝替换。

---

3️⃣ 电气性能对比

参数项	TI ISO7720FDR	3PEAK TPT7720F	替代建议
工作电压范围	2.25V – 5.5V	2.25V – 5.5V	✅ 一致
数据速率	100 Mbps	150 Mbps	✅ 更优
传播延迟（典型）	11 ns	11.5 ns	✅ 可接受
输出驱动能力	±4mA @ 5V	±4mA @ 5V	✅ 一致
Fail-Safe 默认状态	输出低电平	输出低电平	✅ 一致
CMTI 抗扰度	±100 kV/μs	±200 kV/μs 静态	✅ 抗干扰增强
温度范围	–40°C ~ +125°C	–40°C ~ +125°C	✅ 工业级

---

4️⃣ 隔离与安规认证对比

安规参数	TI ISO7720FDR	3PEAK TPT7720F	替代建议
隔离电压（UL1577）	3750 VRMS（SOP8）	3750 VRMS（SOP8）	✅ 一致
峰值浪涌电压（VIOSM）	10kV	5.98kV	⚠️ 略低
安规认证	UL, VDE, TUV, CSA	UL, VDE, CQC, CSA	✅ 齐全

📌 说明：如非极端浪涌需求（>6kV），TPT7720F 可作为合格国产替代。

---

✅ 替代建议总结

属性分类	是否兼容	替代建议说明
引脚封装	✅ 完全一致	SOP8 封装，无需改板
功能行为	✅ 一致	双通道同向 + 默认低电平 Fail-safe
电气特性	✅ 略优	更高速、更强抗扰，适用于电动车系统
安规认证	✅ 全套合规	支持车规 / 工业 / 医疗电气隔离要求
特殊注意	⚠️ 浪涌略低	不适用于 ≥10kV 浪涌测试场合

---

📦 推荐使用场景

• EV / HEV 48V OBC&DCDC 控制信号隔离路径
• BMS 控制器数字信号耦合隔离
• MCU ↔ 功率驱动逻辑隔离 / 安全检测接口
• 车规双通道隔离器国产化替代 BOM 优化项目
  📦 工程师提示：
