近场的含义

电小尺寸天线（天线尺寸小于波长的一半）	反应近场（ $r<\frac{\lambda }{2\pi }$ ）
	辐射近场（ $\frac{\lambda }{2\pi }<r<\lambda$ ）
	传播区域（ $\lambda <r<2\lambda$ ）
	远场（ $r>2\lambda$ ）
电大尺寸天线（天线尺寸大于波长的一半）	近场（ $r<0.62\left ( \frac{D^{3}}{\lambda } \right )^{\frac{1}{2}}$ ）
	菲涅尔区（ $0.62\left ( \frac{D^{3}}{\lambda } \right )^{\frac{1}{2}}<r<\frac{2D^{2}}{\lambda }$ ）
	辐射远场（ $r>\frac{2D^{2}}{\lambda }$ ）

近场区域的辐射场是多极型的电场或磁场，远场区的辐射场是电偶极子型的电场或磁场。多极型可看作一系列有固定相位关系的偶极子集合。

注意：近远场区域之间的边界定义是模糊的，近场与远场并非严格分布。

近场测量简介

近场测量根据探头在天线近场中的测量表面为平面、圆柱面、球面将其划分为平面近场测量、圆柱面近场测量、球面近场测量。其中，平面近场测量适用于方向性较强的天线，圆柱面近场测量适用于扇形辐射的天线，球面近场测量适用于所有类型的天线。相对而言，球面近场测量精度最高。

近场测量步骤：如图1所示，近场测量包含采样点处复杂信号测量、傅里叶变换、近远场变换三大步骤。

注意：1.近场测量的采样近场面需为封闭球面或至少包含绝大部分辐射能量的方向；2.近场测量必须双极化测量；3.近场测量一般需要相位信息。

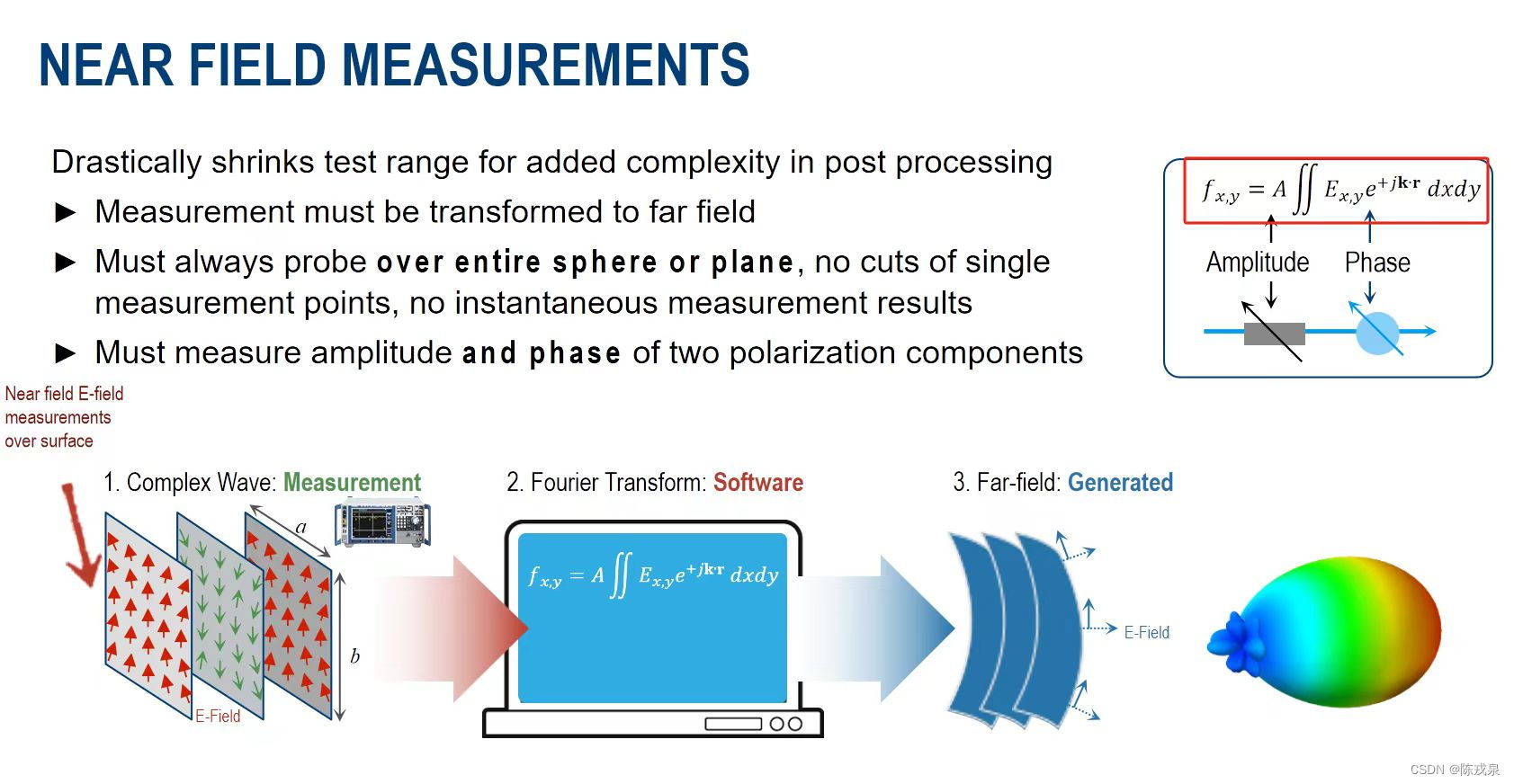

图1 近场测量流程示意图

矢量网络分析仪（Vector Network Analyzer，VNA）的时域测量过程和相位测量方法

一般使用矢量网络分析仪进行近场测量，矢量网络分析仪测量的是器件的频域响应，并用傅里叶逆变换把测量数据变换至时域，显示测得参数随时间的变化。

如图2所示，对被测件测试时得到的是频域数据，根据实际测试需求选择带通模式（带通模式为默认模式）或低通模式（低通模式精度较高），经频域至时域转换后采用窗函数（用带时延的脉冲信号提取信号）和门限（消除时域中不需要的响应）分离得到所需的时域数据。

如图3所示，相位测量是一种相对测量，比较入射信号与响应信号，则两者的相位差（即相移）为被测器件相位特性的测量结果。

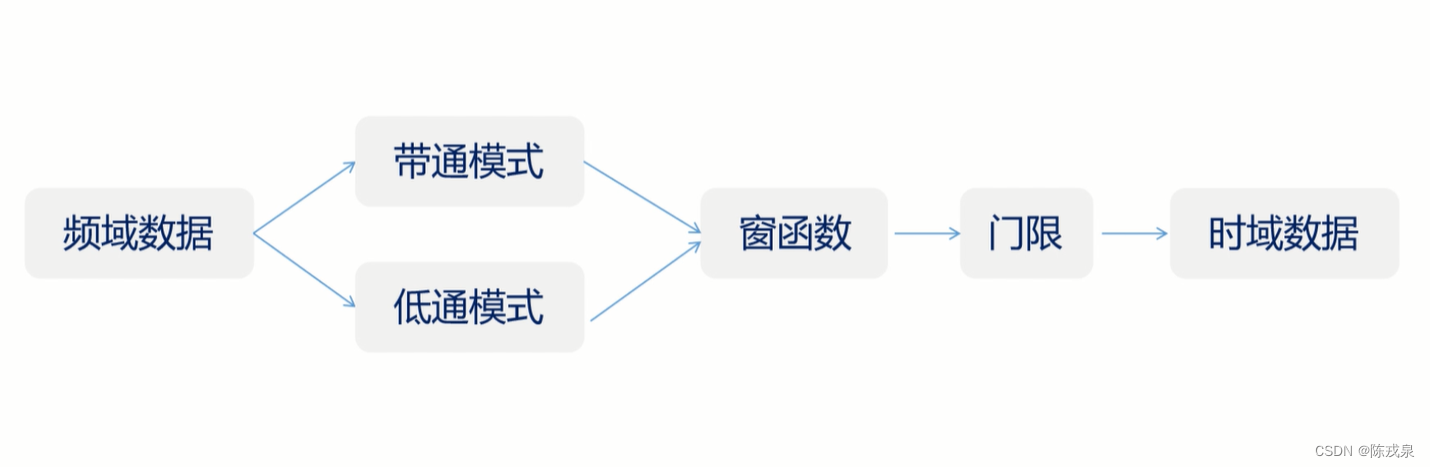

图2 VNA时域测量过程

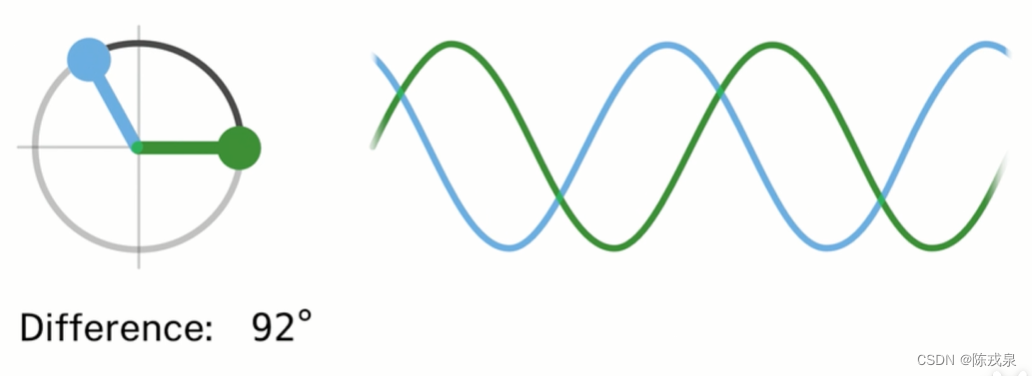

图3 相位测量示意图

傅里叶变换在近场测量中的应用

仪表采集的对象一般是复杂的时间信号函数，直接对这样一个复杂函数进行分析显然是困难的。而傅里叶变换可以将复杂信号分解为一系列正弦、余弦信号的和，信号满足叠加性原理，因此经过傅里叶变换后便可以对简单的正弦、余弦信号进行分析然后对简单信号组合得到所需的复杂信号分析结果。

要解释傅里叶变换，先从标准正交基的定义讲起，假设在平面直角坐标系内有矢量 $\vec{A}$ $\left (1,2 \right )$ 和矢量 $\vec{B}$ $\left ( 2,1 \right )$ ，构成这两个矢量的标准正交基均为 $\vec{e}_{x}\left ( 1,0 \right )$ 和 $\vec{e}_{y}\left ( 0,1 \right )$ 。事实上，平面直角坐标系内任意矢量均可用这两个标准正交基组合表示。标准正交基具有以下性质

$\vec{e}_{x}\cdot \vec{e}_{y}=0$

$\vec{e}_{x}\cdot \vec{e}_{x}=\vec{e}_{y}\cdot \vec{e}_{y}=1$

即相同则内积为1，不同则内积为0。

类似的，傅里叶级数也是利用了这种思想。傅里叶级数可将周期函数写成若干正余弦函数之和。傅里叶级数中的1、 $sin\left ( n\omega t \right )$ 、 $cos\left ( n\omega t \right )$ 即类似标准正交基中的 $\vec{e}_{x}$ ，任一个 $n\omega$ 取值即构成一个含三元素的基 $e_{i}$ ，而 $e_{i}$ 之间的性质与标准正交基异曲同工，只不过傅里叶级数基 $e_{i}$ 两两之间并不是内积，而是另一种更复杂的计算关系，但这并不是本部分重点，在此不再赘述。假设 $f\left ( t \right )$ 为周期函数，其傅里叶级数的一般形式如下

$f\left ( t \right )=\frac{a_{0}}{2}+\sum _{i}a_{n}sin\left ( n\omega t \right )+\sum _{i}b_{n}cos\left ( n\omega t \right )$

傅里叶变换（这里指连续傅里叶变换）所要做的其实就是从函数 $f\left ( t \right )$ （若是非周期函数，则可看做是周期无穷大的周期函数）中提取出某一频率的分量，利用傅里叶级数基所满足的性质实现这一过程

$F_{T}=\int_{-\propto }^{+\propto }f\left ( t \right )e^{-j\omega t}dt\begin{cases} & \text{ if } \omega.exist,=0 \\ & \text{ if } \omega.not.exist,\neq0 \end{cases}$

类似的有傅里叶逆变换

$f\left ( t \right )=\int_{-\propto }^{+\propto }F_{T}\left ( \omega \right )e^{j\omega t}d\omega$

其中，指数项可用欧拉公式表示为正余弦项，如下

$e^{i\theta }=cos\theta +sin\theta$
