逻辑门电路的“扇“数量的理解

由逻辑门电路的一般特性引出:

扇入数：取决于逻辑门的输入端的个数。简单来说就是有多少个输入端(有限制的)
扇出数：是指其在正常工作情况下，所能带同类门电路的最大数目(也是有限制的)。

它表示门电路的带负载能力。简单来说就是能带动多少个负载。

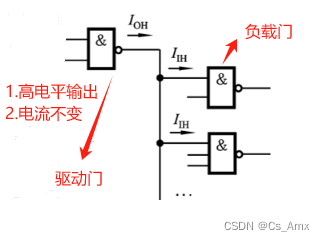

（1）带拉电流负载(高电平)

不变的条件:

1.驱动门电流IOH不变

2.驱动门输出的是高电平

公式:

U=IR     IOH=IIH+IIH+IIH+....

IOH不变,当IIH过于多,就会使得每个负载门的I变小,

数量再多,比这个下限还小,IOH就驱动不动了,因此有一个下限(高电平才有效,所以最低的高电平,叫下限)

负载电压低于下限值,高电压就无效了

总结:

总电流为驱动门电流IOH不变

当负载多时,分的数量就多了,每个负载门上的电流就减小了,对于负载门来说U=IR(R不变,I减小,那么每个负载门的I太小,比高电压有效的下限还小,高电压就无效了)

解读:

山大王(IOH)在山中招小弟(IOH),山大王想最多可以招聘多少个小弟呢?

山大王想,如果我想招最多的小弟,那么就给最少的钱,山大王问了小弟最低工资是多少,小弟回答,不能低于IlH,山大王一想,这样算出来的就是最大的数量

(驱动门(山大王)高电压(出钱)下最大的负载数(获得最多的小弟)了,继续增加(小弟再增加),则无效(小弟全走了))

高电压(可以理解为出钱)

驱动门(可以理解为山大王)

负载(小弟)

题目:

IOH=100

IIH=15

N是多少

大王出100块钱,招小弟最少需要15元

100/15=6.667等于6个小弟

每个小弟给100/6.667=16.667元>最小的15元

可以招6个小弟,N就是6

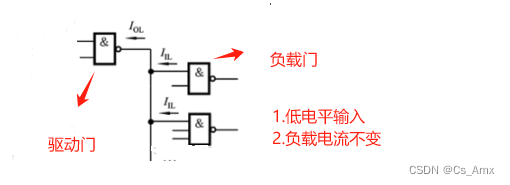

（2）带灌电流负载(低电平)

不变的条件:

1.负载门电流IIL不变

2.负载门输入的是低电平

公式:

U=IR    U=IR  IOL=IIL+IIL+IIL+....

IIL不变,当IIL过于多,就会使IOL驱动门的I变大,

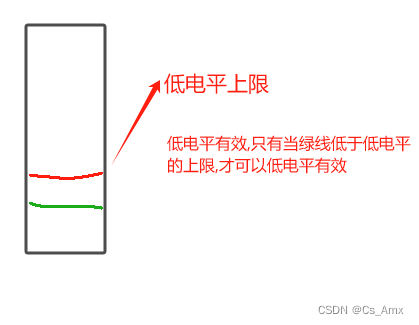

数量再多,比这个上限还大,IOL就驱动过头了,因此有一个上限(低电平才有效,所以最高的低电平,叫上限)

驱动电压高于上限值,低电压就无效了

总结:

分电流为负载门电流IIL不变

当负载个数增加,驱动门上的电流就会增加,对于驱动门来说U=IR(R不变,I增加,那么I太大,比低电压有效的上限还大,低电压就无效了)

解读:

山大王要推一块巨石到悬崖边,山大王自己也可以,但是山大王有很多小弟,让小弟帮助自己(小弟的力量IIL是固定的),在后面推,当小弟开始增多,处于一个平衡状态,巨石不动的状态,说明刚刚好,当再有一个小弟,加入,就把巨石推下去了,因此,可以得到一个上限,就是最大的数量上限

题目:

IIL=3

IOH=44

N是多少

小弟出3份力,大王的力气不能超过44,最多需要多少个小弟

44/3=14.6667=14.667个小弟=14个

N=14,数量比14.667个小,出的力气又是固定的3,因此总力气小于44

每个小弟应该出力14*3=42

所以,最高下限为14个小弟

如有错误,欢迎指正!!!
