海康威视高清道路抓拍摄像机iDS-TCV900拆解分析

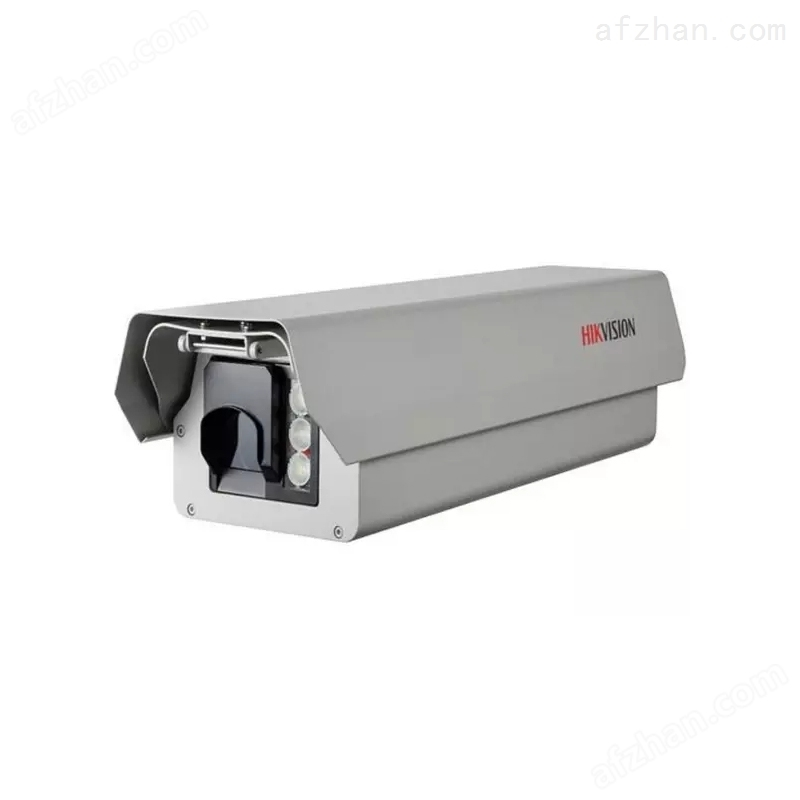

       今天要拆解的这款摄像机是海康的高清道路卡口抓拍机，其主要功能是对道路和卡口处的人和车进行抓拍识别，可以外接大功率的补光灯、车辆检测器、测速雷达。其工作过程可以概述为：在检测到有车辆通过时触发补光灯进行补光，同时启动抓拍和测速，抓拍完成后将图像数据传输到后台系统进行智能识别，从而发现交通违规等异常情况。

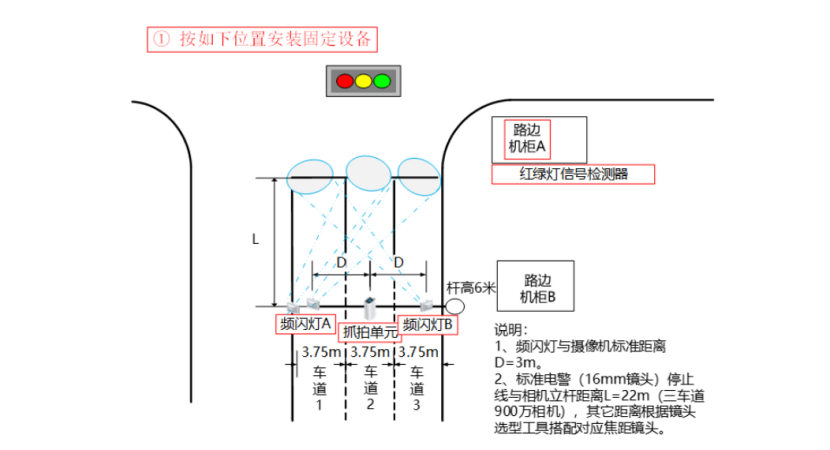

架设方案示意图

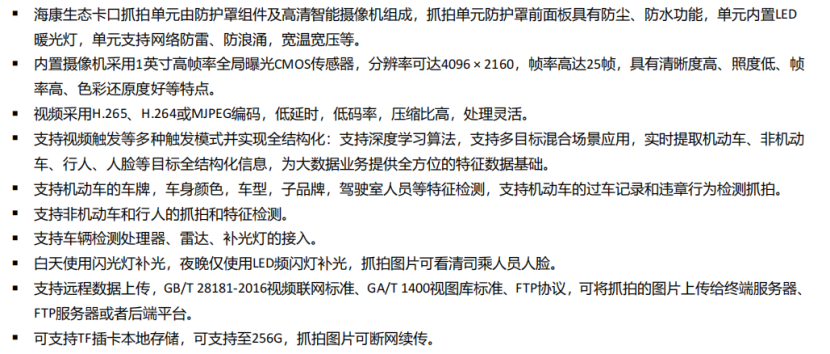

产品特点

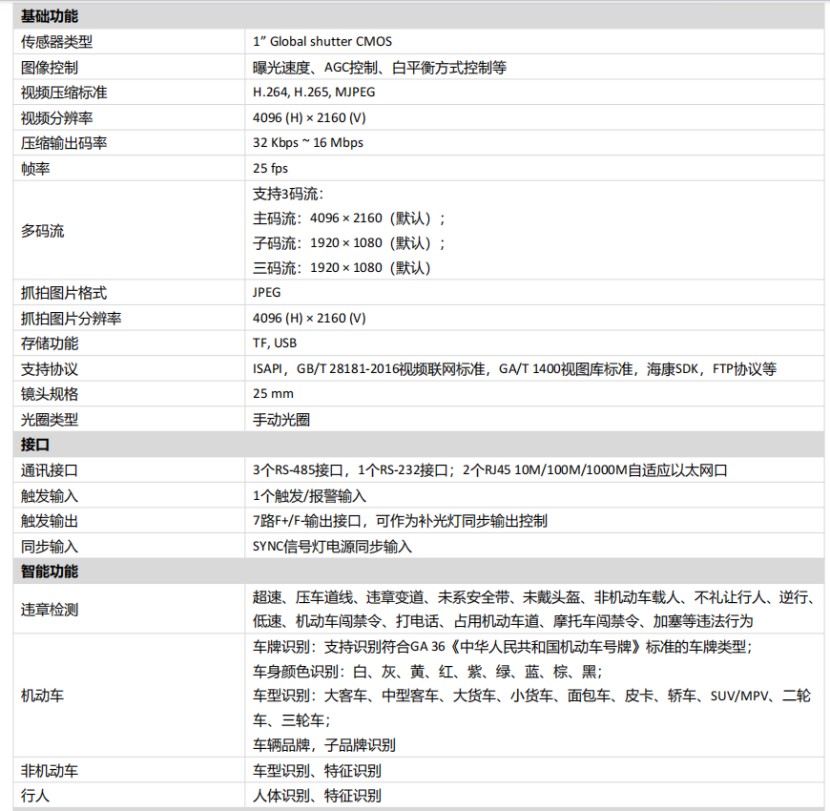

规格参数

接下来进行产品拆解。

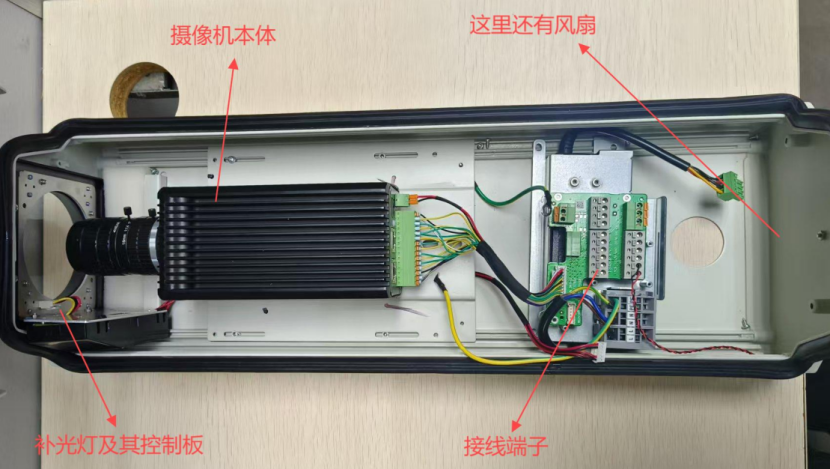

首先来看内部构造：

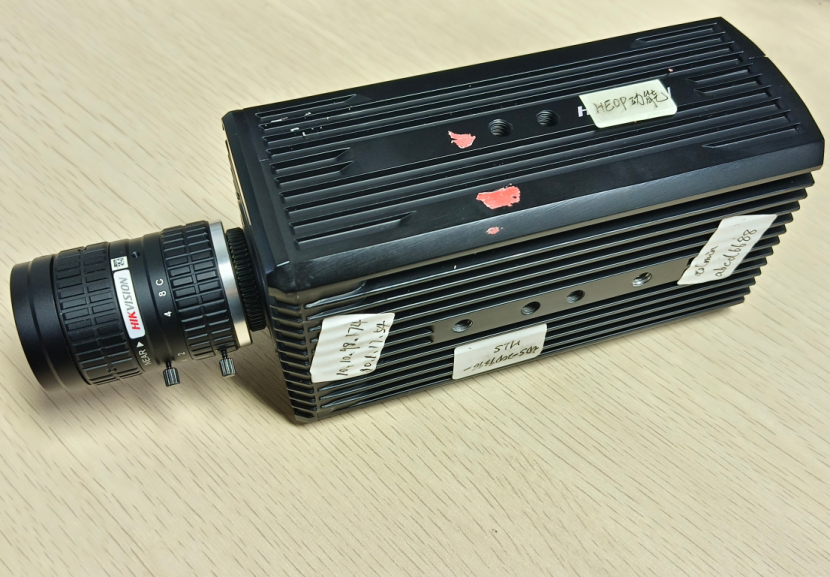

取出摄像机：

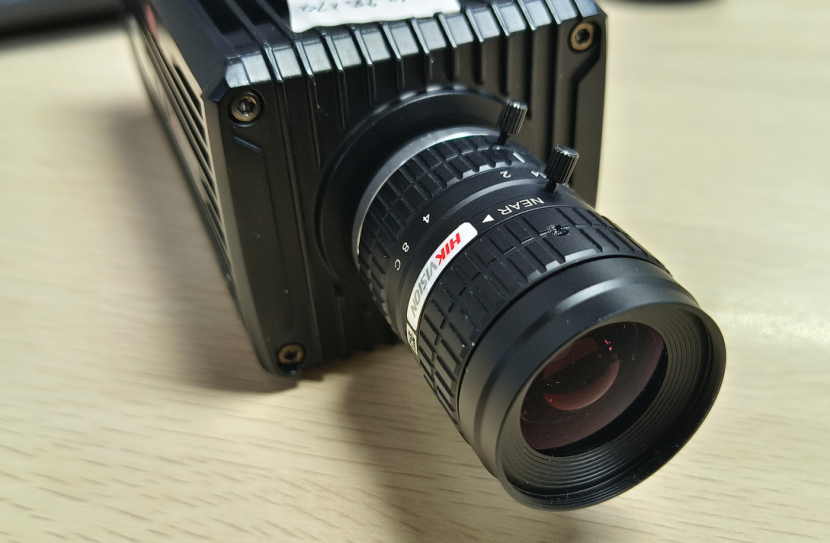

镜头特写

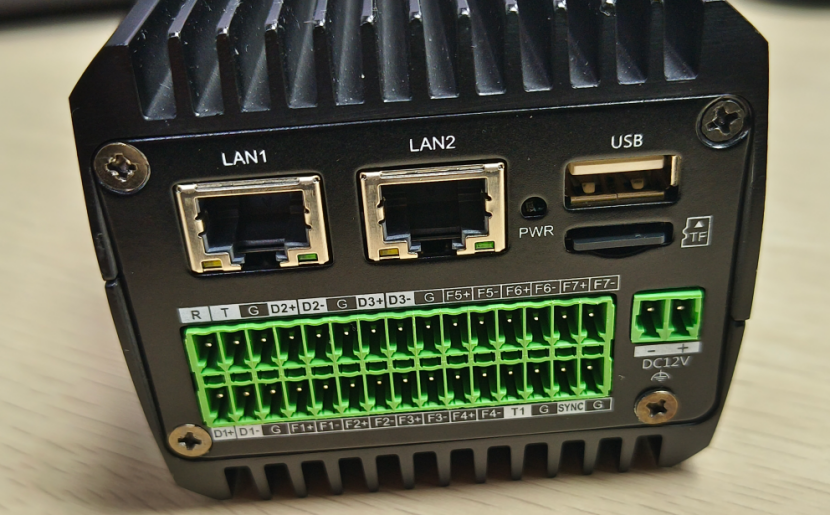

接口特写

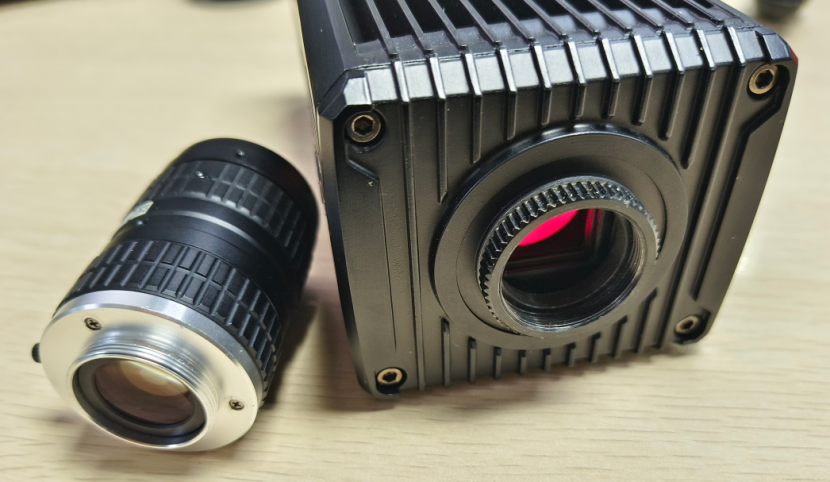

拧下镜头：

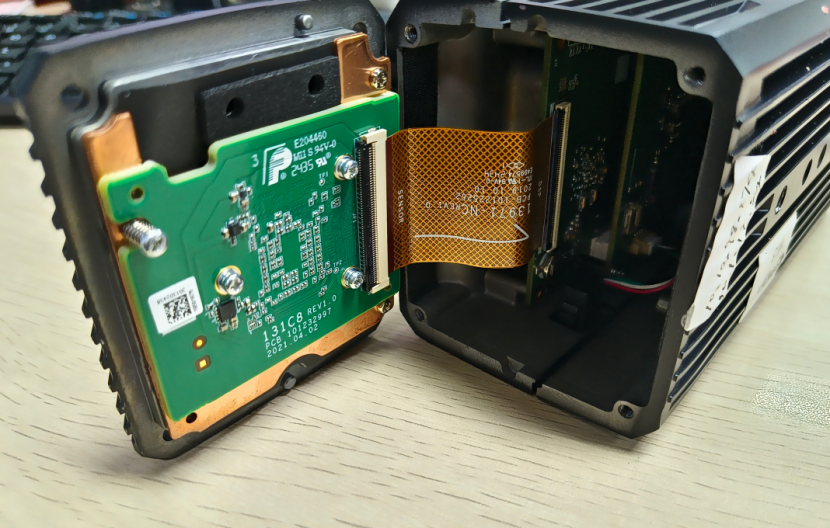

打开前方盖板：

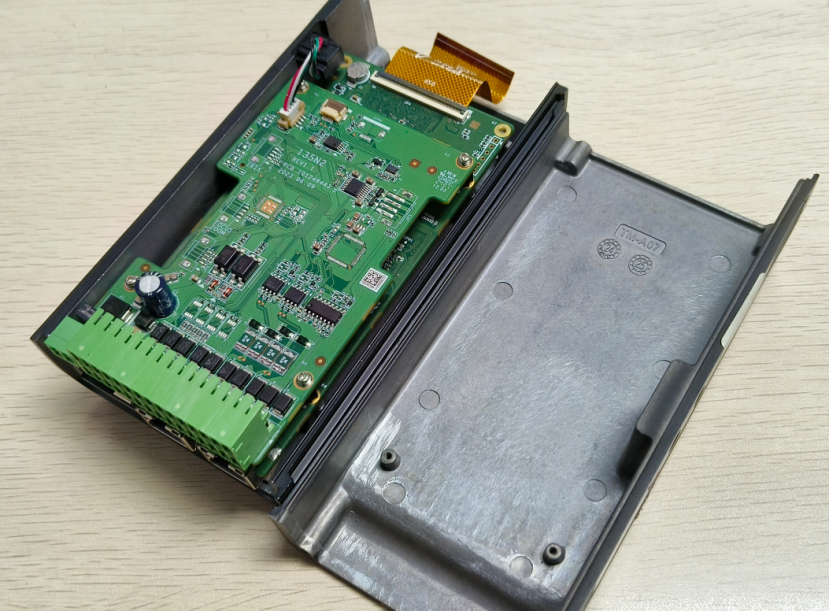

然后再拧下后方盖板的四颗螺丝就能打开摄像机上壳：

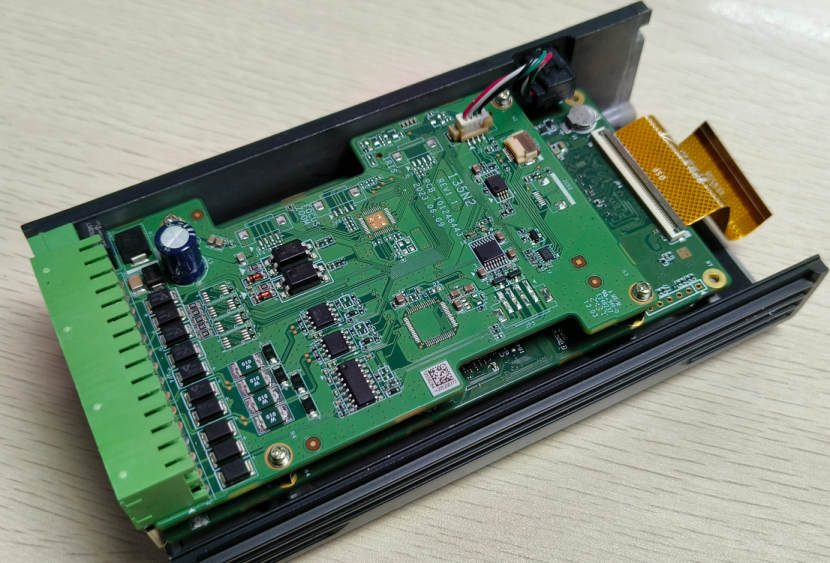

取下上层扩展板：

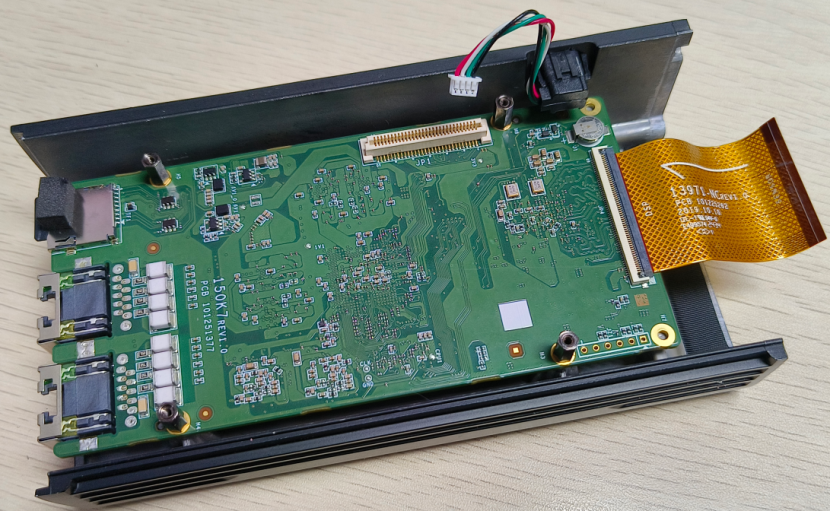

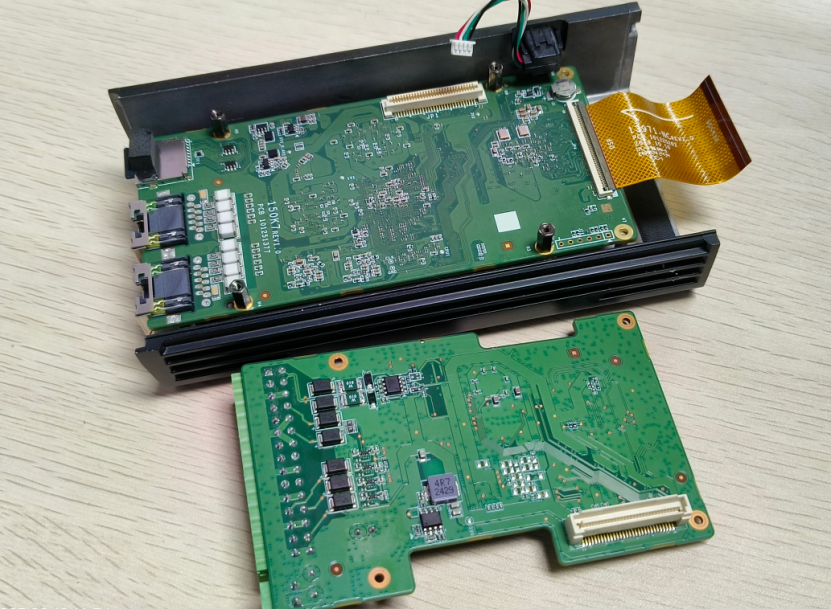

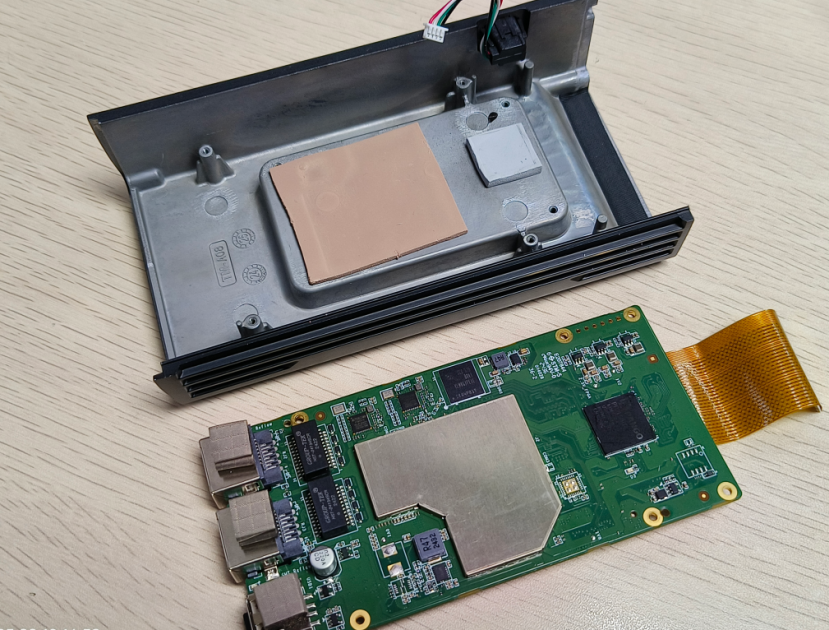

取出主板：

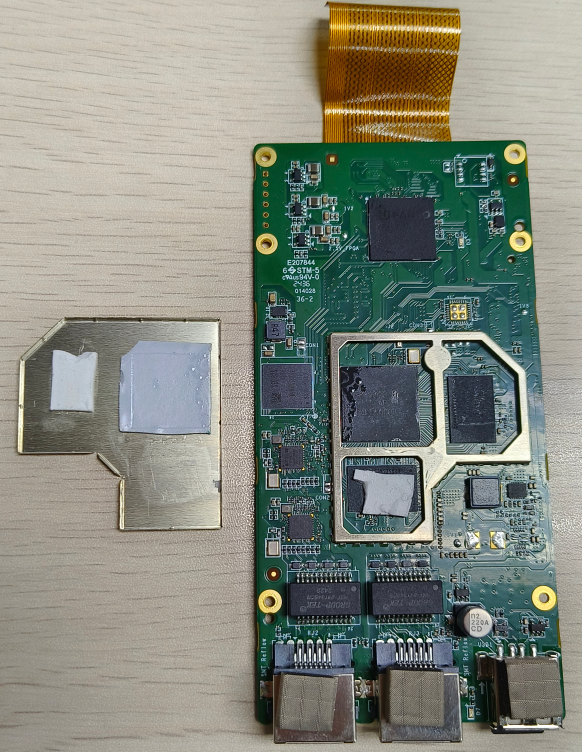

拆除主板屏蔽盖：

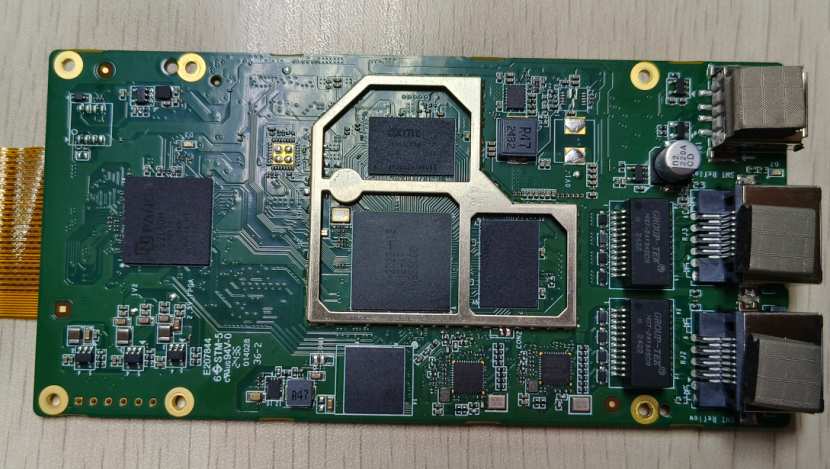

主板正面特写

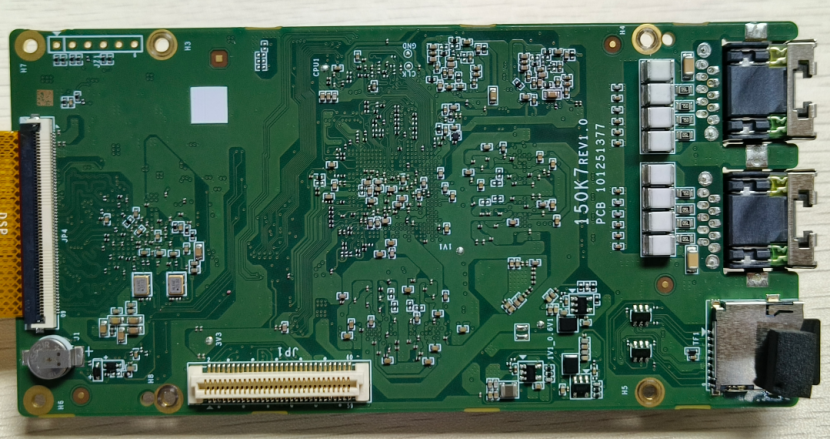

主板背面特写

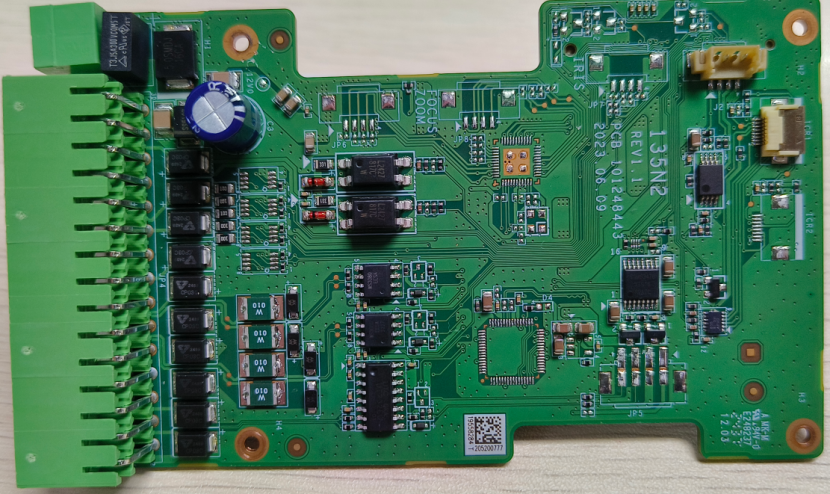

扩展板正面特写

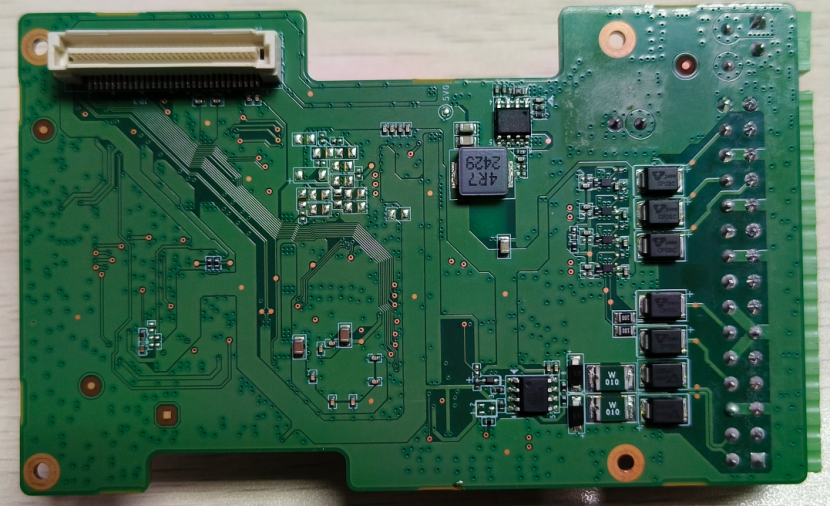

扩展板背面特写

然后拆解sensor板：

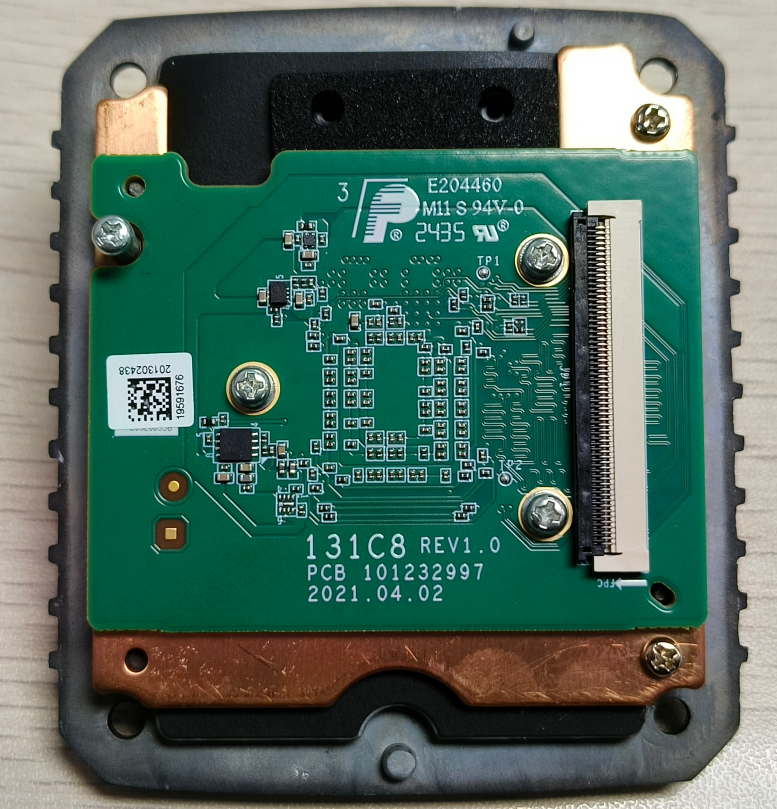

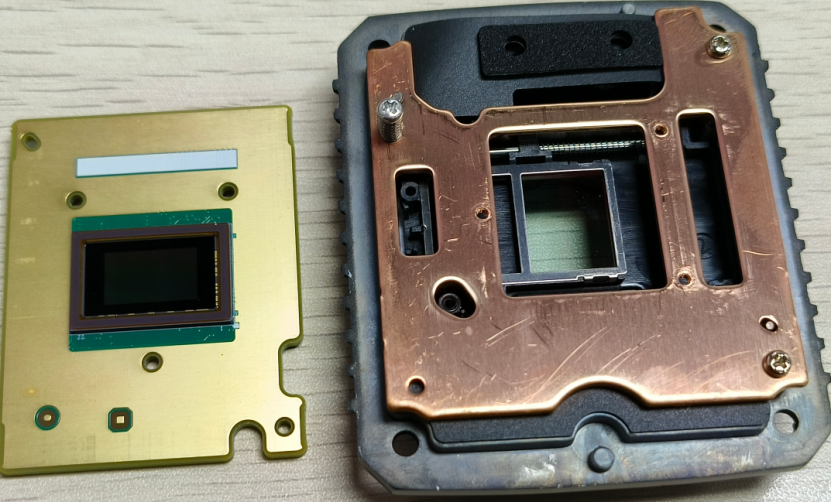

拆掉三颗固定螺丝，分离sensor板：

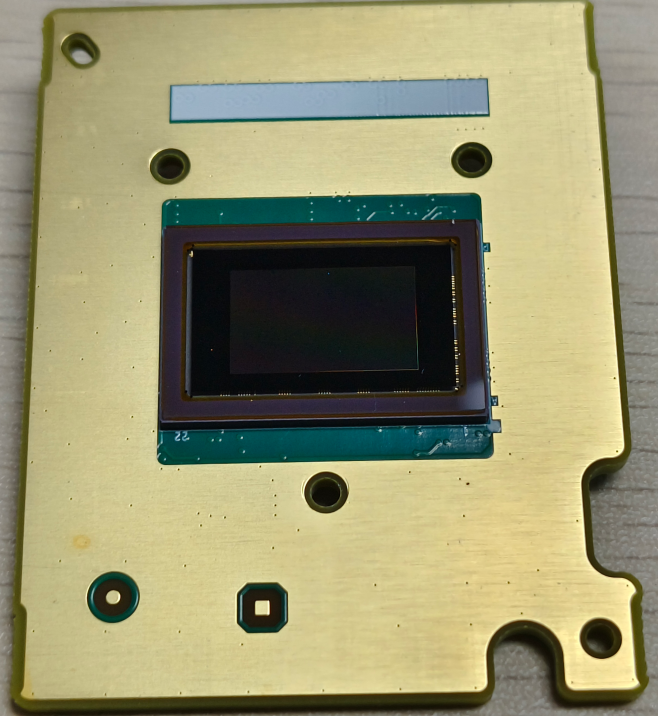

sensor板特写

最后分析硬件方案:

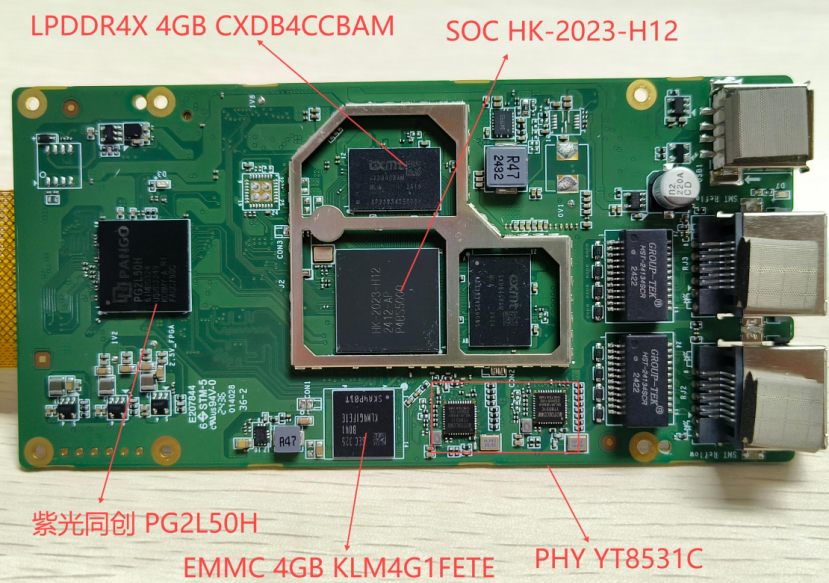

主板器件

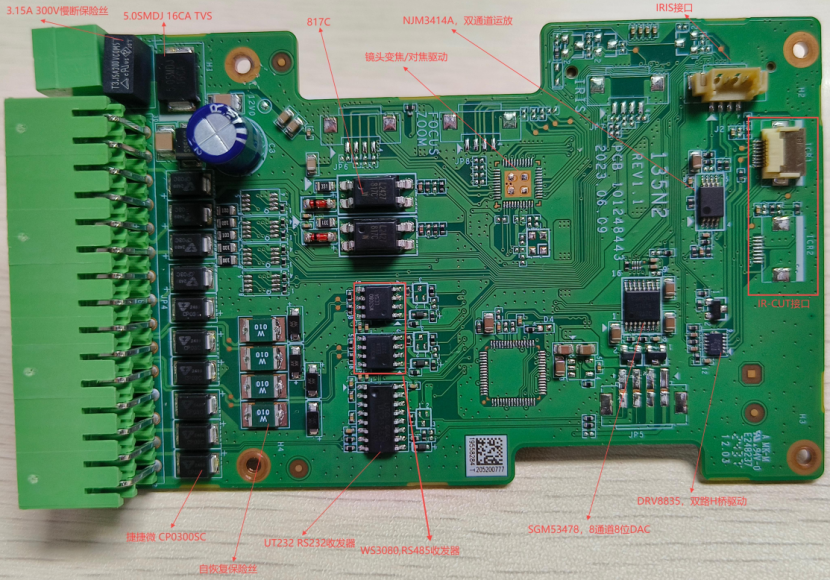

扩展板器件

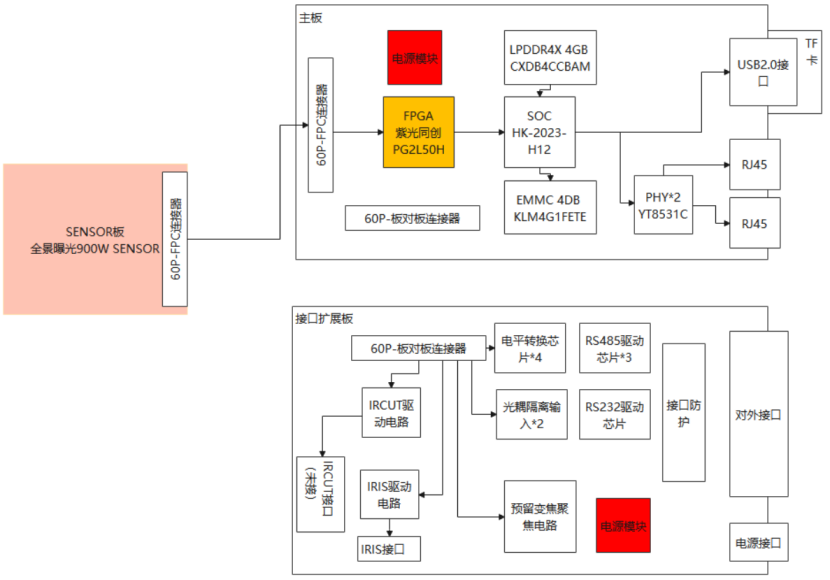

整机硬件架构

        普通的摄像机往往只需要一个SOC即可完成视频处理，为什么这台摄相机多出了一个FPGA呢，FPGA的作用是什么？

       答：FPGA的作用恰恰就体现在“抓拍”这两个字上。我们知道，道路上行驶的车辆通常速度比较快，要拍摄清晰的图像就需要摄像机的分辨率和帧率都比较高，在拍摄经过车辆时就会产生大量的图像数据，如果对这些数据都进行传输和分析就会增加网络和后台处理器负载，效率很低。最好的做法就是仅传输和分析抓拍时产生的图像数据，但问题就在于SOC从启动抓拍到获到抓拍数据存在时间延迟，中间产生许多帧数据，无法分辨哪些帧是有补光的抓拍帧，使用FPGA就能很好的解决这个难题。当摄像机检测到有车辆经过时，FPGA控制补光灯进行补光，同时对sensor输出的数据加上一段特定的数据以标记为抓拍帧，SOC读取到这些帧里的标记就能知道是抓拍的帧了，从而进行下一步处理。
