图像传感器应用电路设计

       常见的图像传感器接口有LVDS/MIPI/DVP等，其中MIPI是最为常用的接口，本文主要介绍MIPI接口的CMOS图像传感器(以下简称CIS，CMOS Image Sensor)应用电路设计要点。尽管CIS的应用电路简单，按照CIS的数据手册设计即可，但仍然很有必要了解各个信号和电源的作用以及设计注意事项。

• CIS内部的工作原理及引脚分布

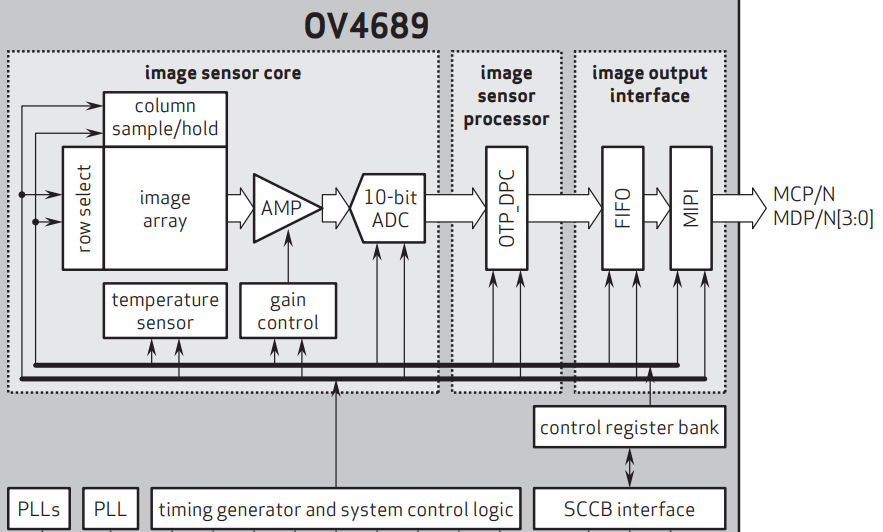

• OV4689的内部功能框图

         在介绍CIS应用电路设计之前，有必要了解一下CIS的工作原理。以OV4689为例，其工作可大致分为以下过程：光电转换-信号放大-模数转换-数据处理-信号输出。我们可以通过改变CIS内部寄存器数据来改变放大器增益，ADC采样位数，图像帧率等参数。

         CIS的引脚按功能可以分为：电源、地、时钟、数据、控制信号这5个类。以IMX678为例，其引脚分布如图：

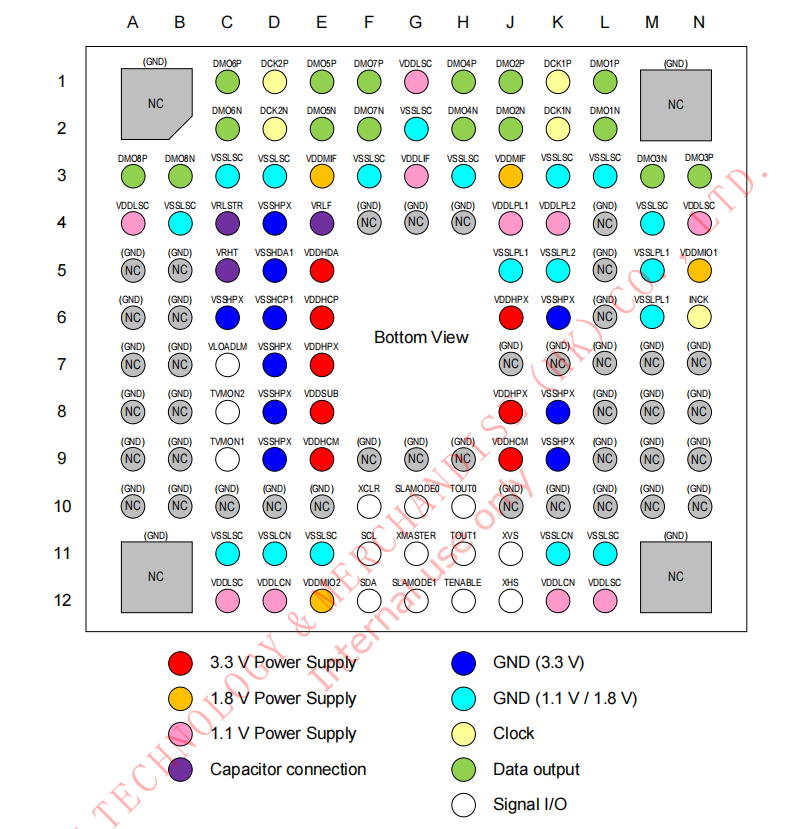

  IMX678引脚分布

         CIS的供电通常有3路，分别是AVDD、DVDD、IOVDD。AVDD是模拟电路供电，其电压通常为3.3V或2.8V；DVDD是数字电路供电，其电压通常为1.1V或1.2V；IOVDD是控制信号的IO电平，其电压通常是1.8V，该电压要与其连接的SOC控制引脚电平一致。

         Clock是CIS内部数字电路的参考时钟，由于CIS通常内部无振荡电路，也不会外挂晶振，所以需要外部SOC提供该时钟信号，SOC一般有专门的CIS时钟输出引脚。

         Data output是CIS的图像数据输出，如果是MIPI接口则通常包含一对差分时钟信号和两对（2 lane）或四对（4 lane）差分数据信号。

         Signal I/O是CIS的控制信号，实现对CIS的参数配置，通常包含以下信号：

         IIC：IIC通信接口，用于读写CIS配置寄存器。

        RST：CIS复位信号，用于SOC复位CIS。

        HSYNC：行同步信号，一行会有一个脉冲，一般不接。

       VSYNC：场同步信号，一个完整的帧会有一个脉冲，一般不接。

  • CIS的应用电路设计要点

  1. 原理图设计

         通常支持CIS接入的SOC具有专用的引脚用于连接CIS。IIC接入SOC的IIC引脚，MIPI数据与时钟接入SOC的MIPI-CSI引脚，其他控制信号接入SOC普通引脚。

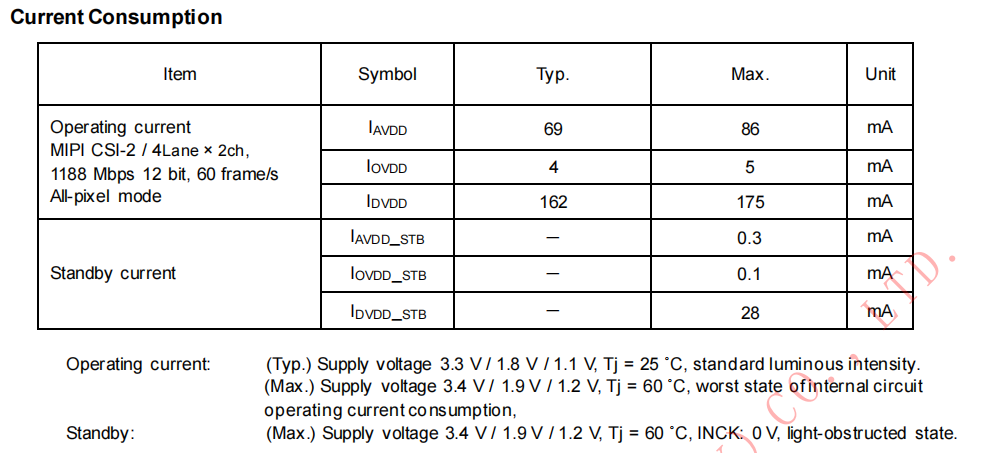

         CIS的供电处理。以IMX678为例，其3路供电电流需求如下：



          从上图可以看出，DVDD的电流一百多毫安，IOVDD电流仅几个毫安，AVDD电流几十毫安。考虑到AVDD对电源纹波敏感，通常AVDD使用LDO转换以保证电源干净；IOVDD因为电流很小使用LDO转换；DVDD电流较大，通常使用DCDC进行转换以提高效率。

       2.PCB设计要点

         CIS的MIPI信号属于高速信号，走线需要控制100欧姆阻抗且不能跨分割，换层孔旁边需要添加回流地过孔以保证回流路径最短；MIPI数据对参考MIPI时钟对等长，对间等长误差控制在100mil以内，对内等长误差控制在5mil以内。

        CIS的滤波电容需要放在CIS背面，紧挨着电源引脚，按照电源引脚数量均匀分布，就近打孔，尽量每一个电源或地都要有一个过孔，实在没地方打孔可以两个焊盘共用一个过孔，不建议三个焊盘共用一个过孔。

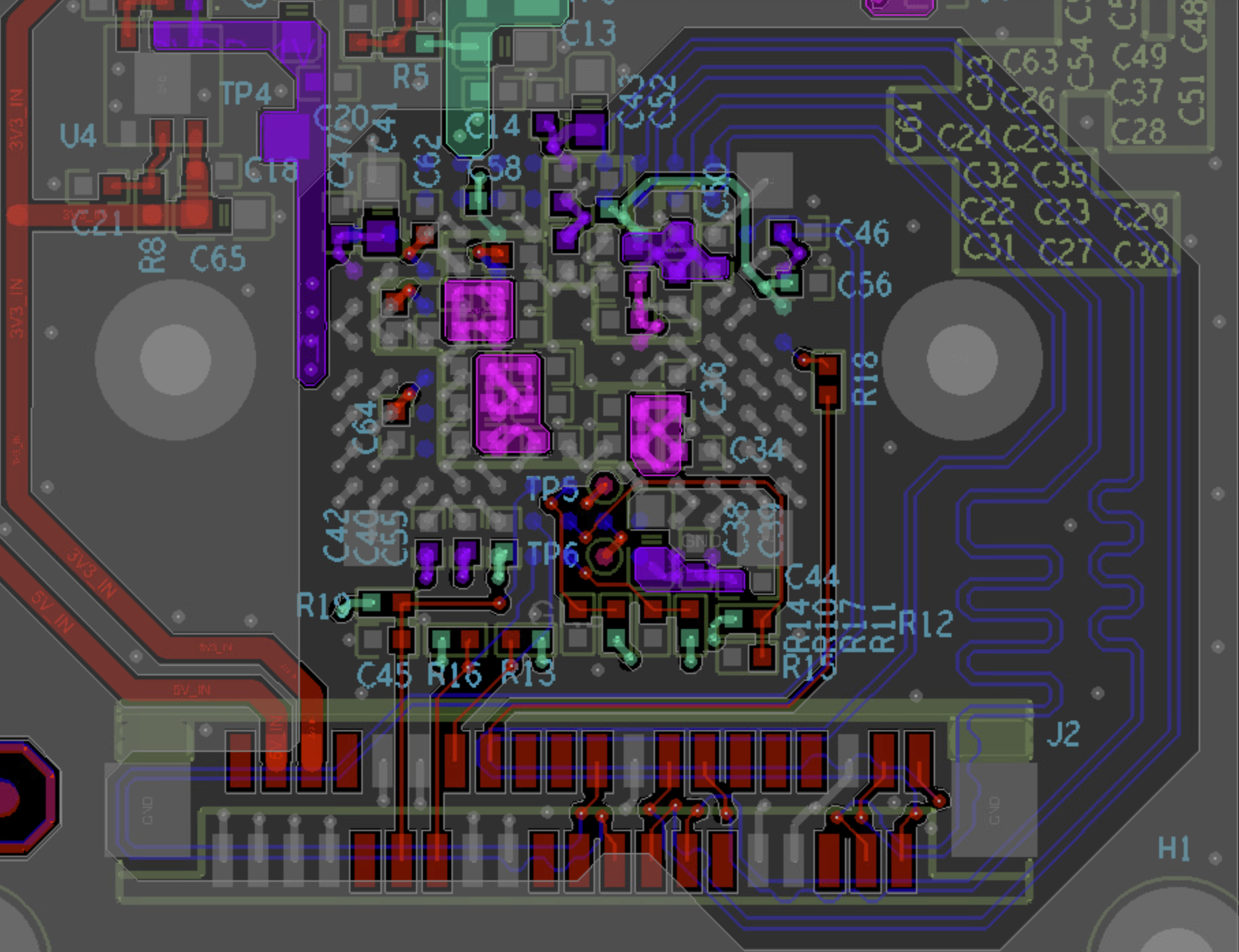

  CIS布局走线示例
