21.0.1 vmware虚拟机的三种网络模式

实验配置

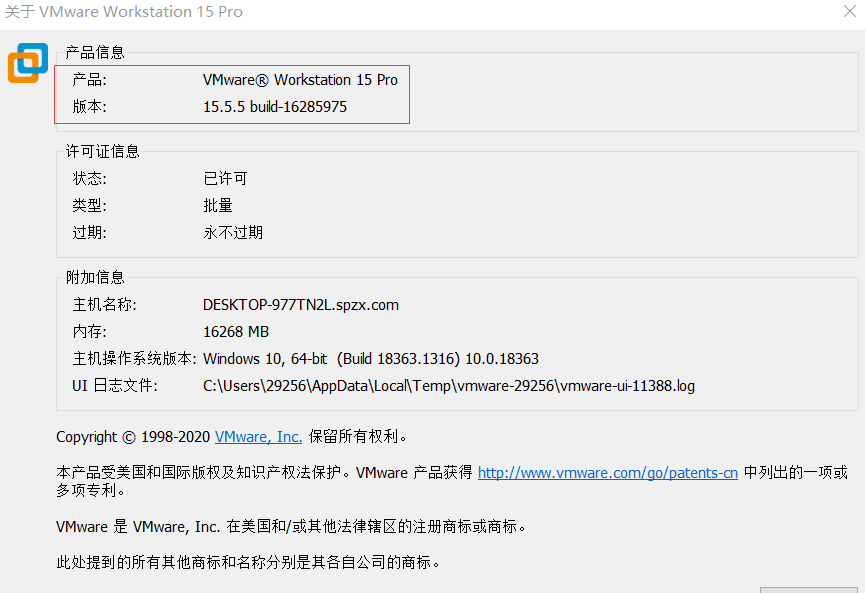

VMware Workstation版本如下

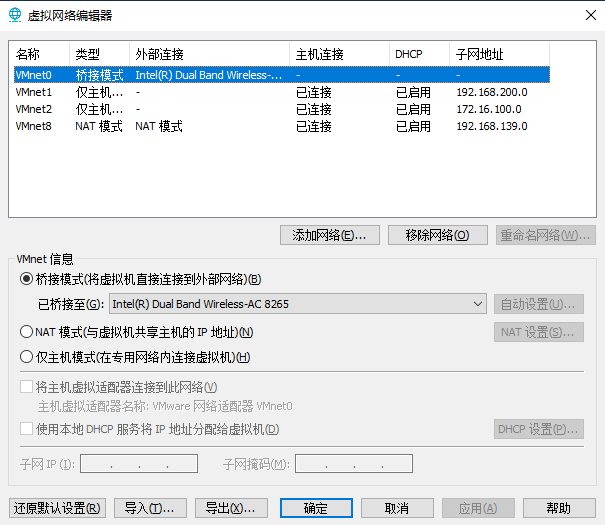

虚拟机VMware Workstation的虚拟网卡如下


如上图，VMware Workstation默认带有3个虚拟网卡：VMnet0,VMnet1,VMnet8。
VMnet2为我个人新增的虚拟网卡，对应win10系统上的虚拟网卡如下

其中VMware WorkStation 上的VMnet0在win10上没有对应的虚拟网卡，VMware WorkStation
上VMnet1,VMnet2,VMnet8的虚拟网卡对应如上图的3个虚拟网卡

[root@mysql ~ ]#cat /etc/redhat-release
CentOS Linux release 7.5.1804 (Core)   #此处VMware WorkStation装的虚拟机为centos7.5

---

桥接模式

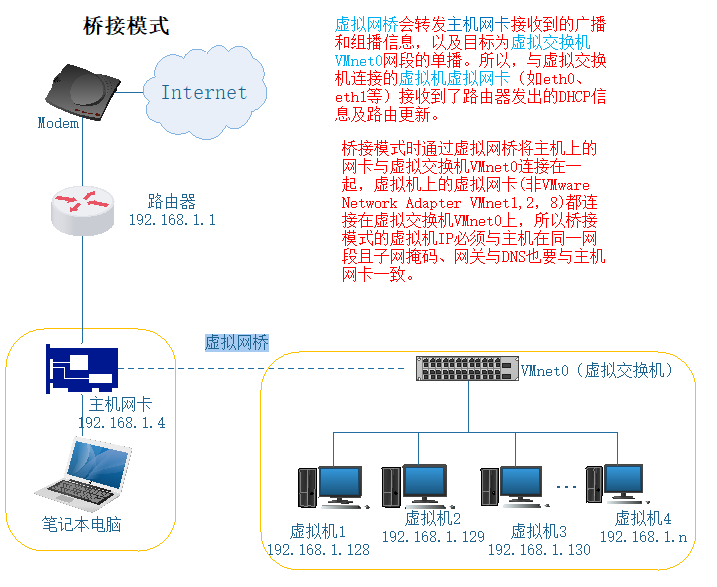

下图中的主机指的是：笔记本电脑。

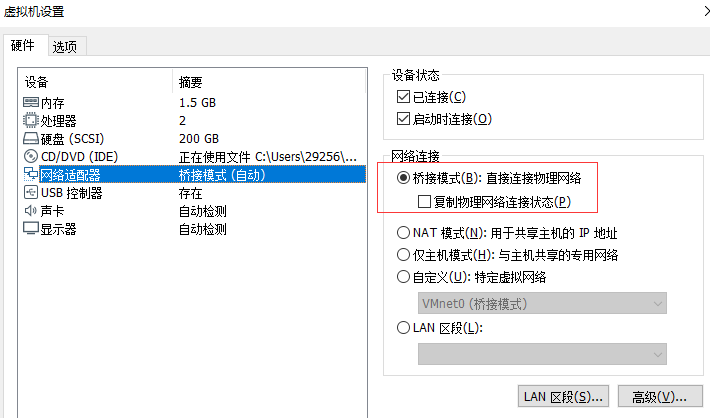

VMware上的虚拟机网卡配置如下

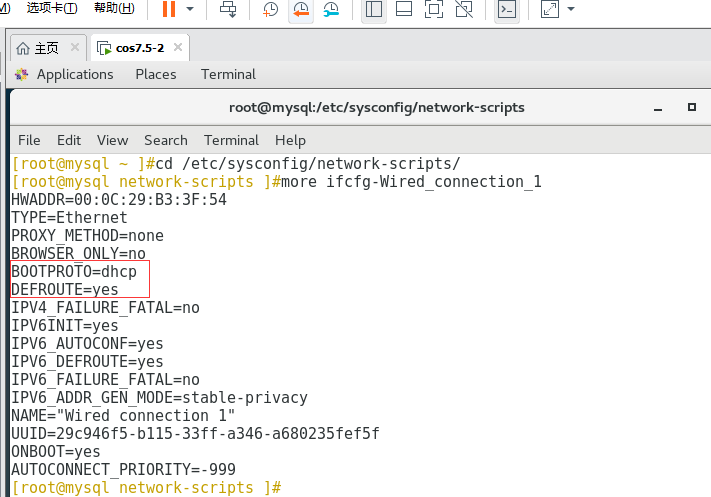

启动centos7.5虚拟机，配置IP地址自动获取

[root@mysql ~ ]#ip a   #IP地址为192.168.1.6
1: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether 00:0c:29:b3:3f:54 brd ff:ff:ff:ff:ff:ff
    inet 192.168.1.6/24 brd 192.168.1.255 scope global noprefixroute dynamic eth0
       valid_lft 86376sec preferred_lft 86376sec
    inet6 fe80::c5a3:6001:f7d4:12fd/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
[root@mysql ~ ]#route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.1.1     0.0.0.0         UG    100    0        0 eth0
192.168.1.0     0.0.0.0         255.255.255.0   U     100    0        0 eth0
root@mysql ~ ]#ping www.baidu.com   #可以访问互联网
PING www.a.shifen.com (180.101.49.11) 56(84) bytes of data.
64 bytes from 180.101.49.11 (180.101.49.11): icmp_seq=1 ttl=53 time=12.2 ms
^C
--- www.a.shifen.com ping statistics ---
1 packets transmitted, 1 received, 0% packet loss, time 0ms
rtt min/avg/max/mdev = 12.263/12.263/12.263/0.000 ms
[root@mysql ~ ]#more /etc/resolv.conf
# Generated by NetworkManager
nameserver 192.168.1.1

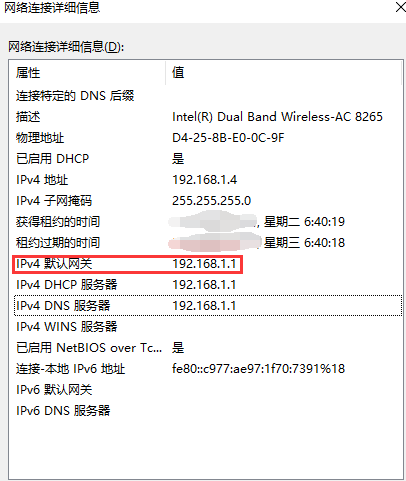

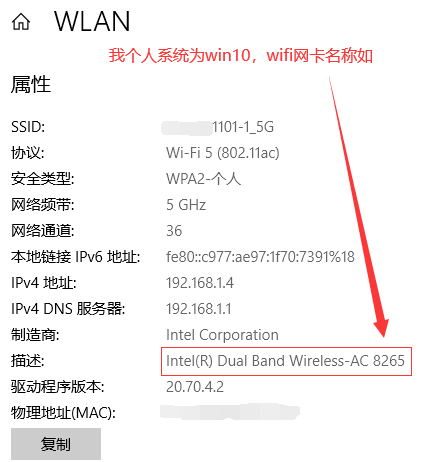

win10主机无线网卡配置如下图

如上，IP=192.168.1.6/24 GATEWAY=192.168.1.1 ，与win10的wifi网卡在同一网段，子网掩码，网关，DNS也都相同。可以访问互联网。虽然上述是DHCP自动获取IP地址的，但是如果手动配置静态IP地址时，要保证与win10的wifi网卡在同一网段，子网掩码，网关，DNS也都要相同。具体centos7.5的静态IP如何配置,此处省略。

桥接模式配置简单，但如果你的网络环境是ip资源很缺少或对ip管理比较严格的话，那桥接模式就不太适用了。如果真是这种情况的话，我们该如何解决呢？接下来，我们就来认识vmware的另一种网络模式：NAT模式。

---

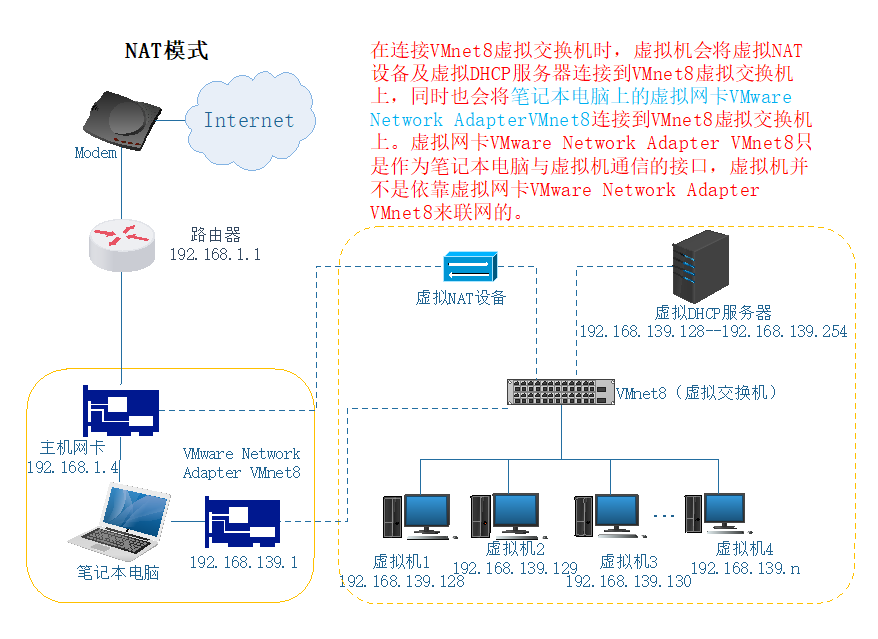

NAT模式

NAT（Network Address Translation，网络地址转换）- 百度百科

NAT（Network Address Translation，网络地址转换）是1994年提出的。当在专用网内部的一些主机本来已经分配到了本地IP地址（即仅在本专用网内使用的专用地址），但现在又想和因特网上的主机通信（并不需要加密）时，可使用NAT方法。

这种方法需要在专用网（私网IP）连接到因特网（公网IP）的路由器上安装NAT软件。装有NAT软件的路由器叫做NAT路由器，它至少有一个有效的外部全球IP地址（公网IP地址）。这样，所有使用本地地址（私网IP地址）的主机在和外界通信时，都要在NAT路由器上将其本地地址转换成全球IP地址，才能和因特网连接。

另外，这种通过使用少量的全球IP地址（公网IP地址）代表较多的私有IP地址的方式，将有助于减缓可用的IP地址空间的枯竭。在RFC 2663中有对NAT的说明。

简而言之就是公网IP地址紧张不够用，可以把n多个私网IP地址映射到一个公网IP地址访问互联网。

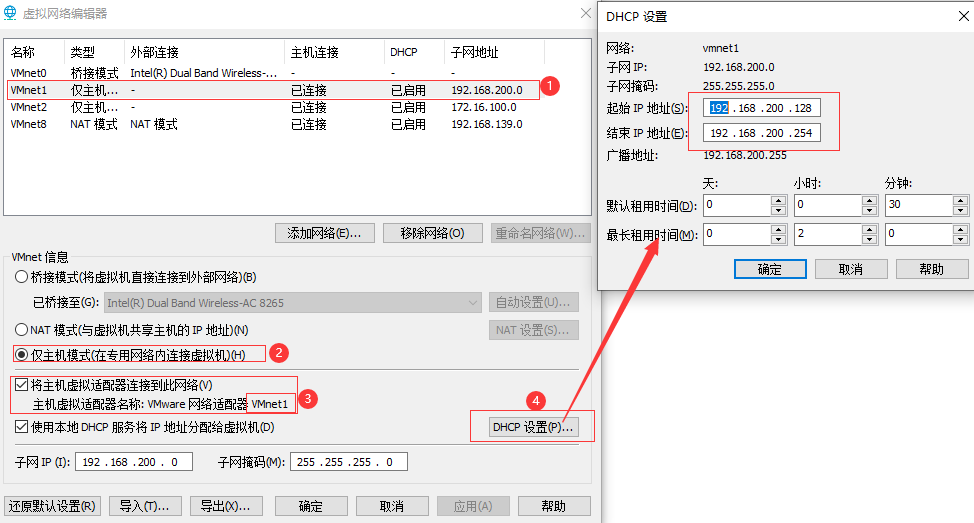

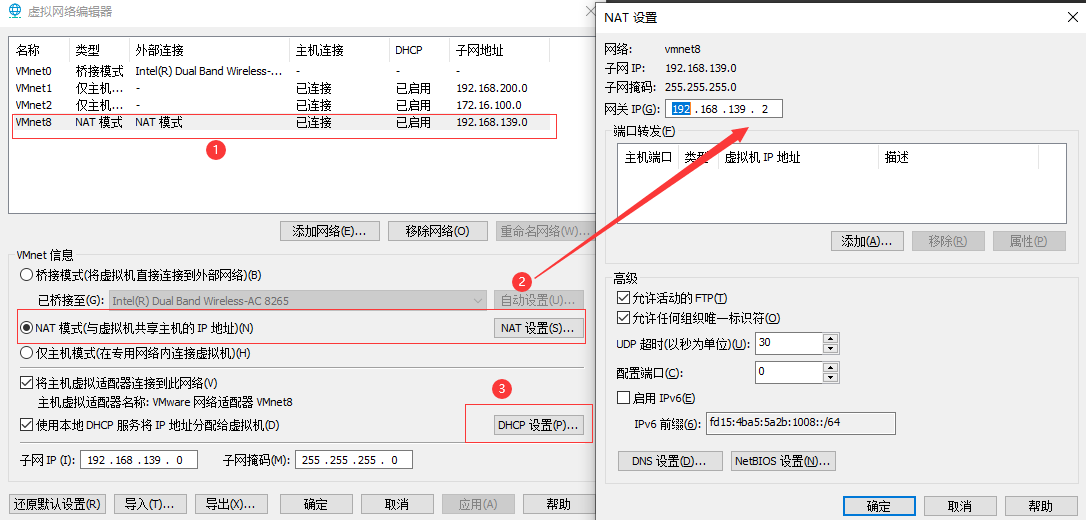

VMware Workstation配置如下

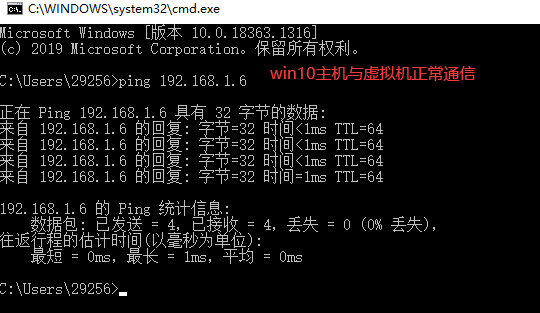

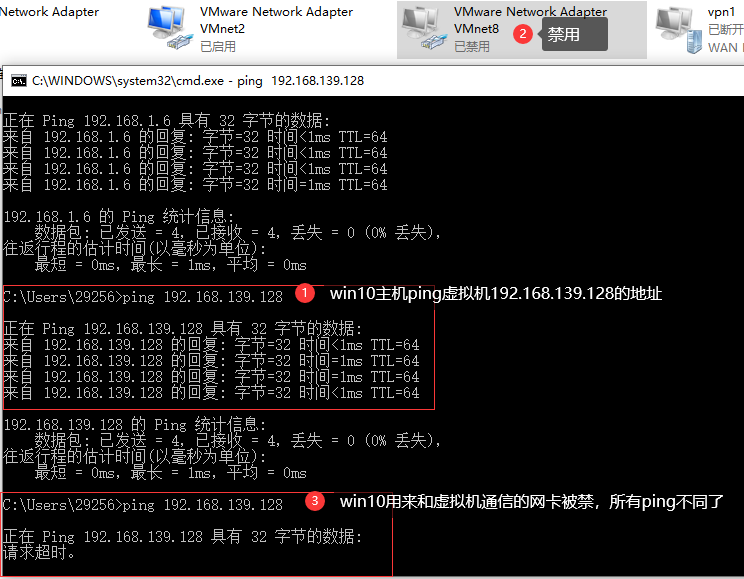

win10主机ping虚拟机centos7.5的情况如下

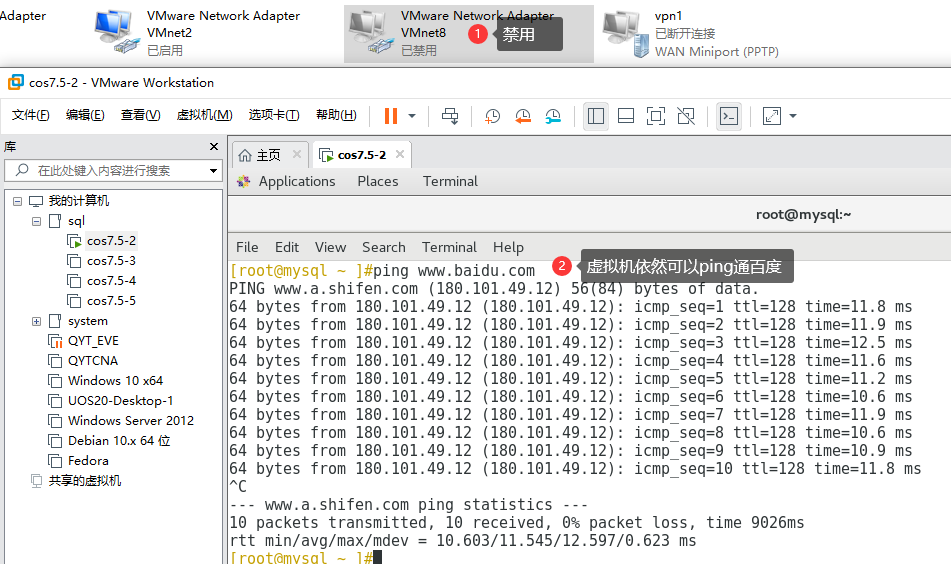

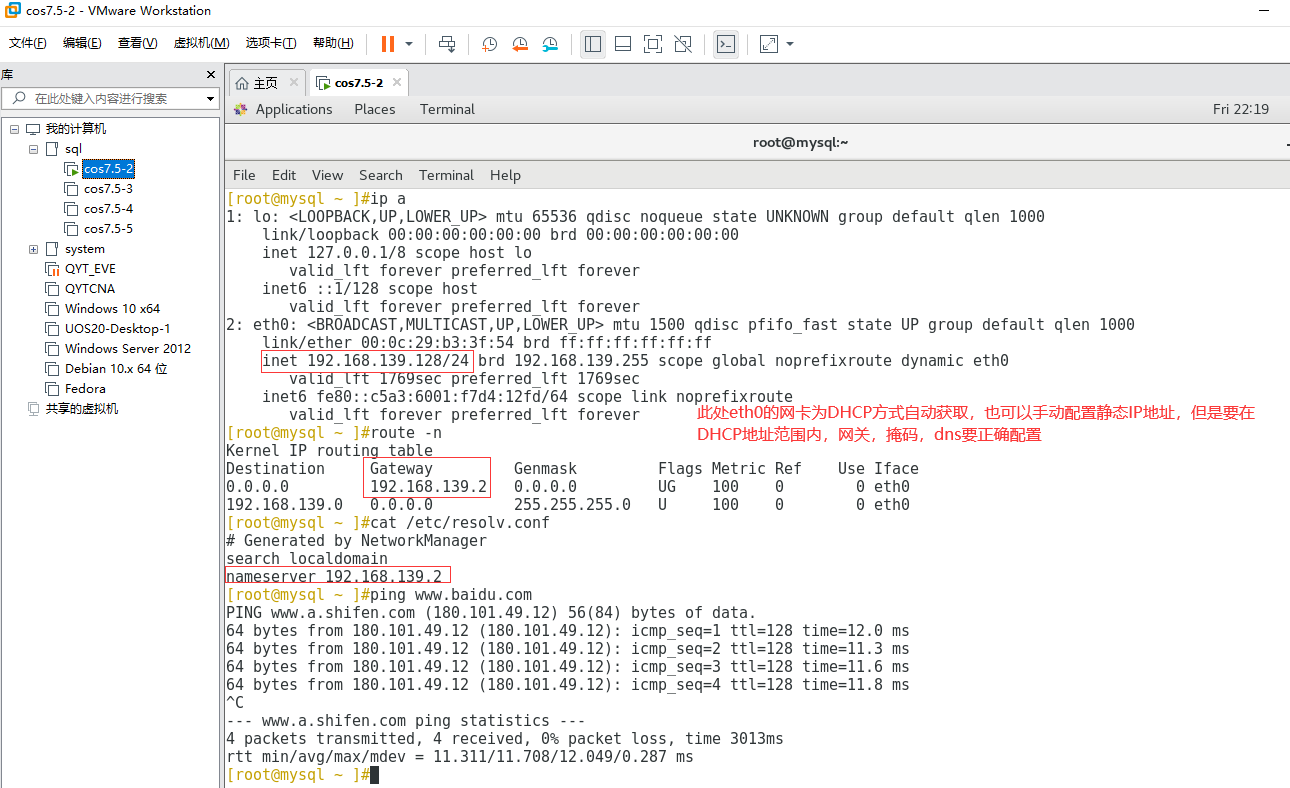

虚拟机centos7.5访问互联网情况如下

---

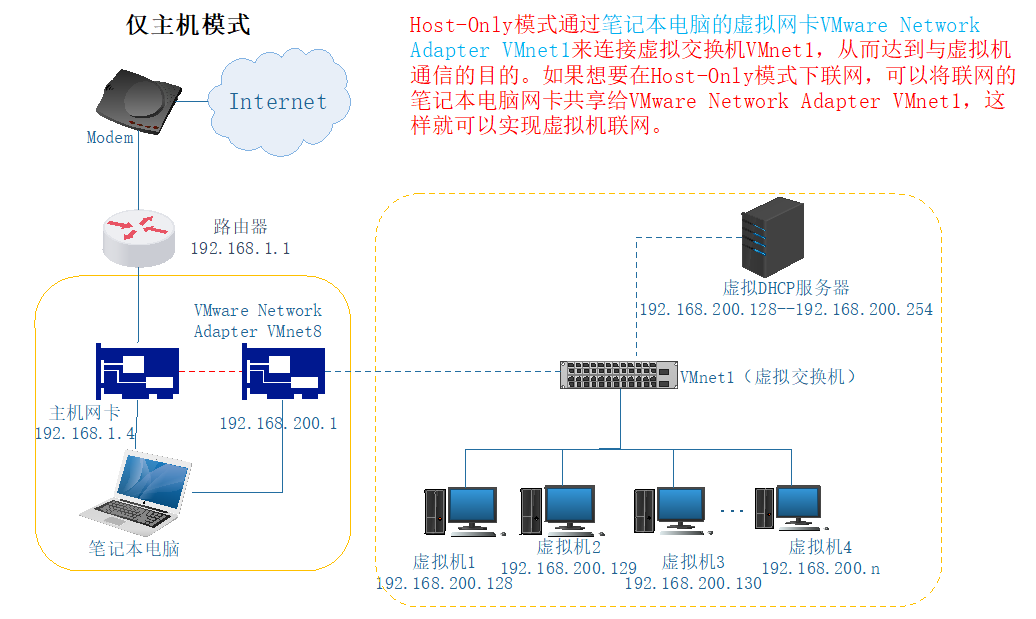

仅主机模式

win10主机网卡情况如下

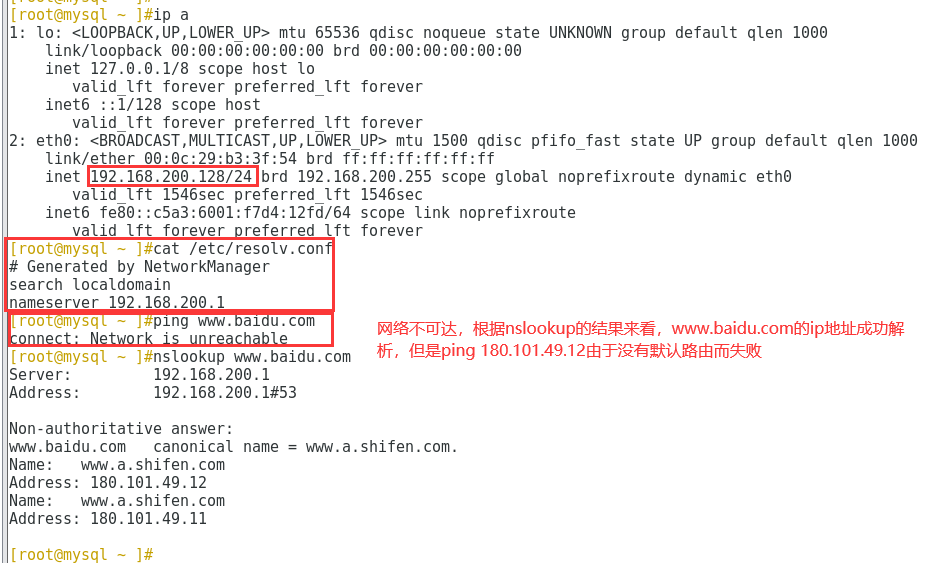

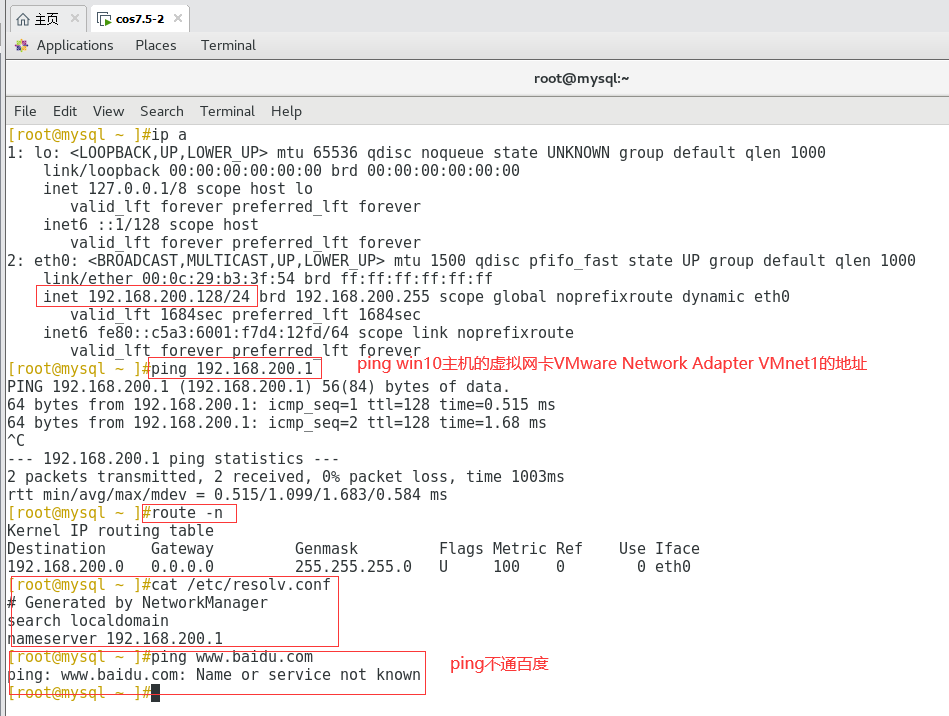

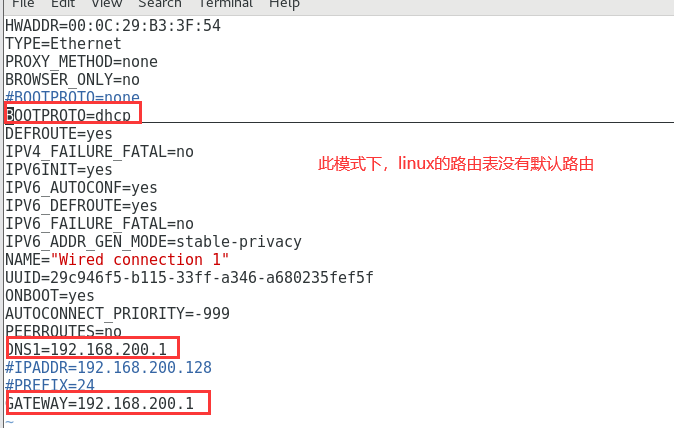

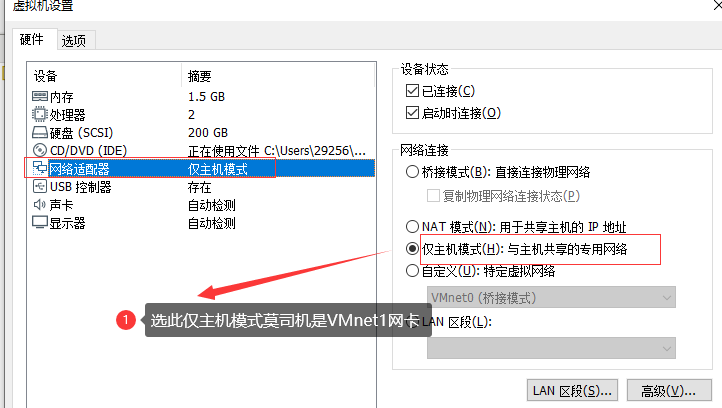

虚拟机centos7.5网络配置情况等如下图

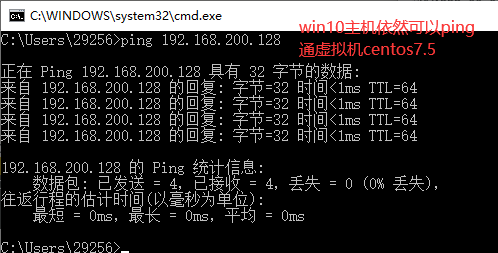

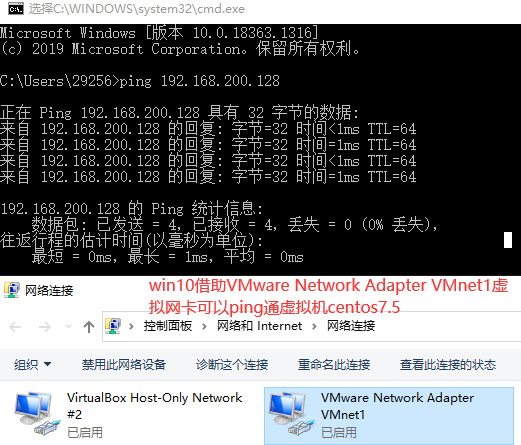

win10主机ping虚拟机情况如下

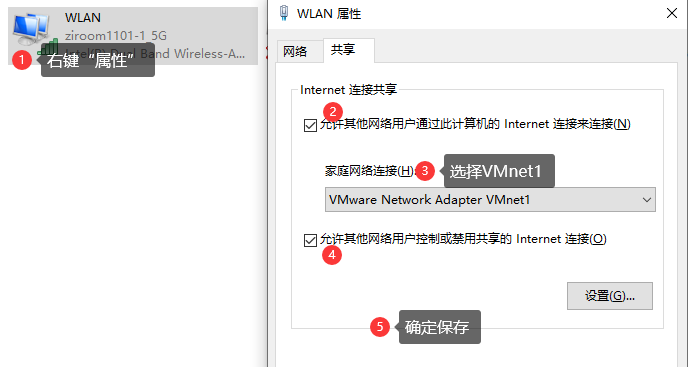

如果想要在仅主机模式下，虚拟机centos7.5可以访问互联网，步骤如下

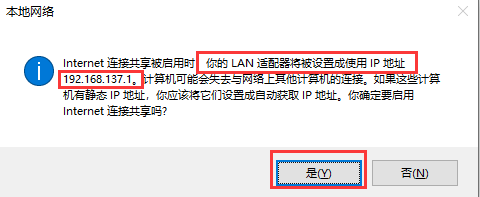

点击“确定”按钮后，会出现如下提示

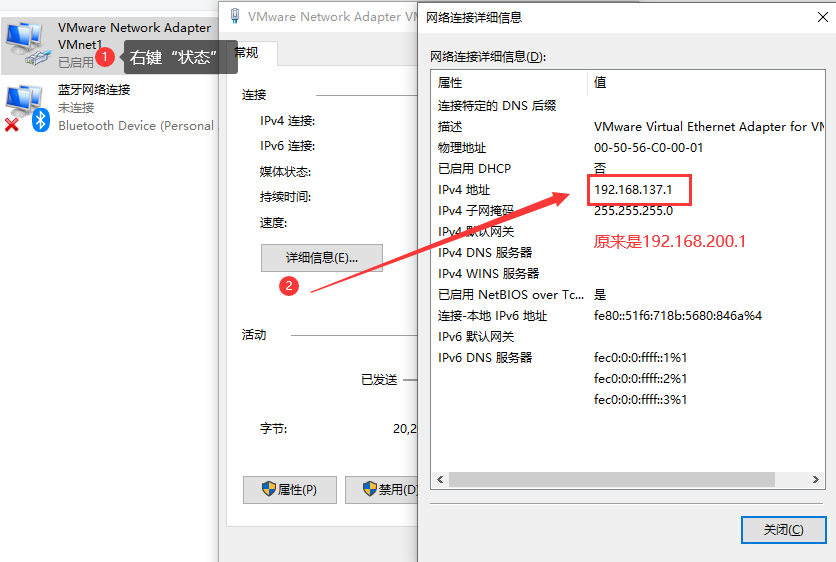

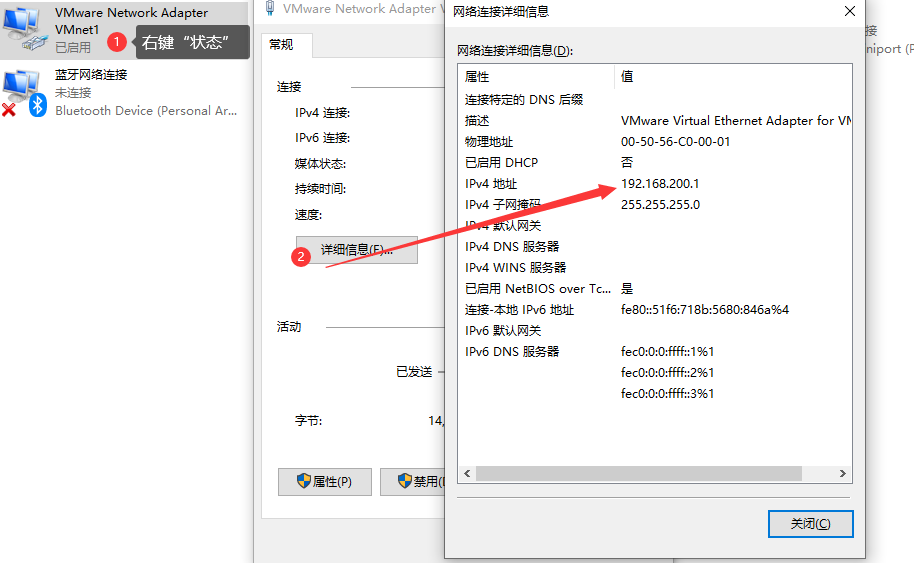

点击“是”,发现VMware Network Adapter VMnet1的虚拟网卡IP被更改了，如下图

如果此时不更改VMware Network Adapter VMnet1的IP地址，就只能更改VMware Workstation的VMnet1仅主机模式的网卡IP地址段为192.168.137.0/24了。

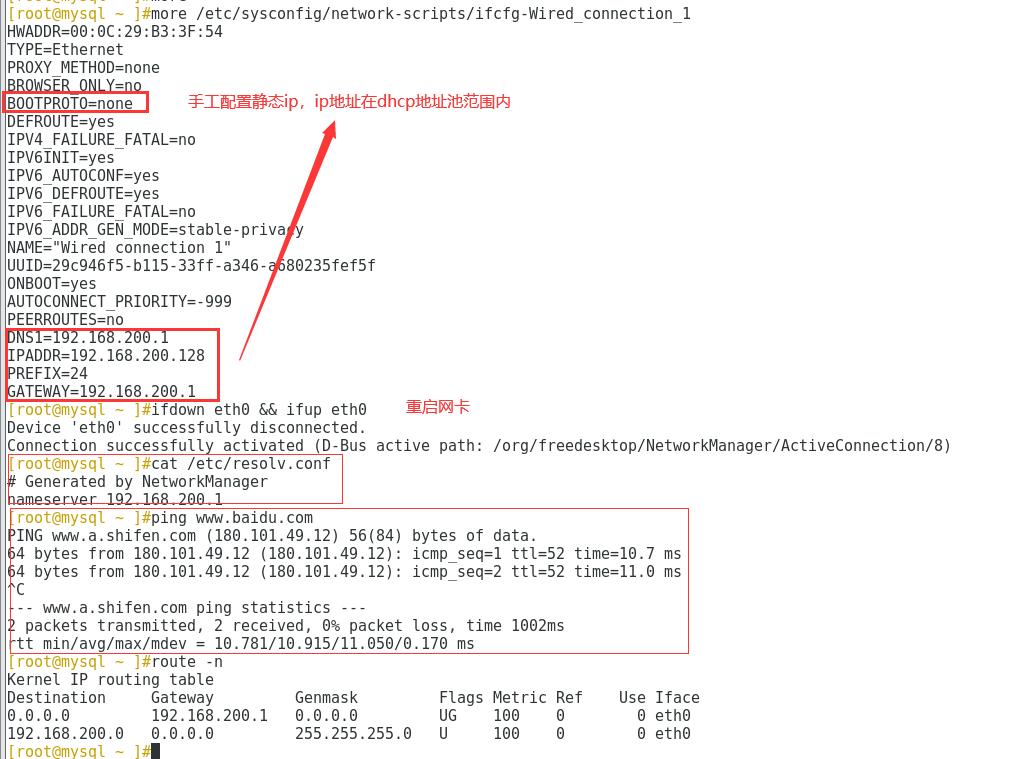

还有另外一种较为简单的方法，直接将VMware Network Adapter VMnet1的IP地址改回192.168.200.1，我们采用此种方法，此处改为192.168.200.1的截图略去。

[root@mysql ~ ]#route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
192.168.200.0   0.0.0.0         255.255.255.0   U     100    0        0 eth0
