前言

DSO138示波器套件是一款采用ARM Cortex-M3处理器（STM32F103C8）和彩色TFT屏幕，电路简单且可靠。

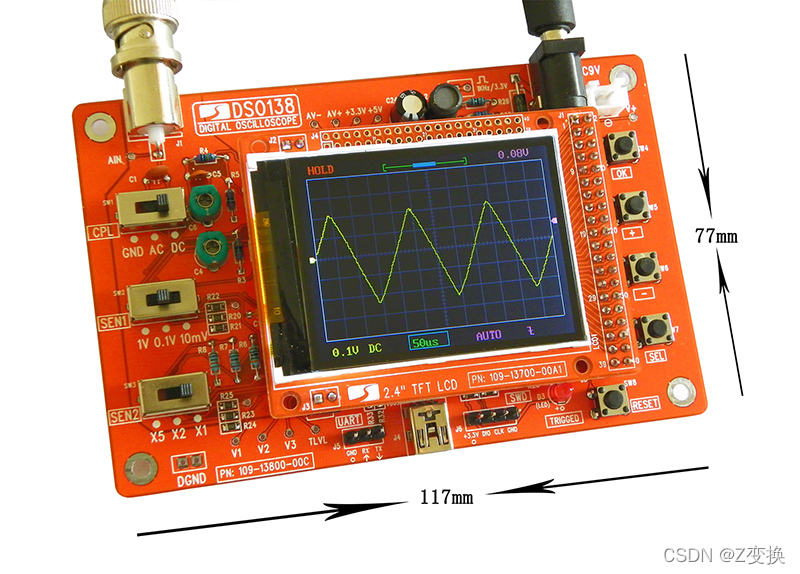

产品外观
在这里插入图片描述

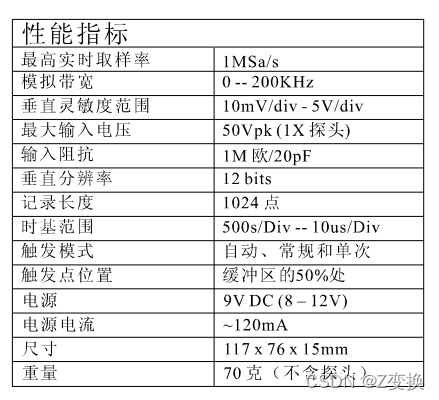

性能参数
在这里插入图片描述

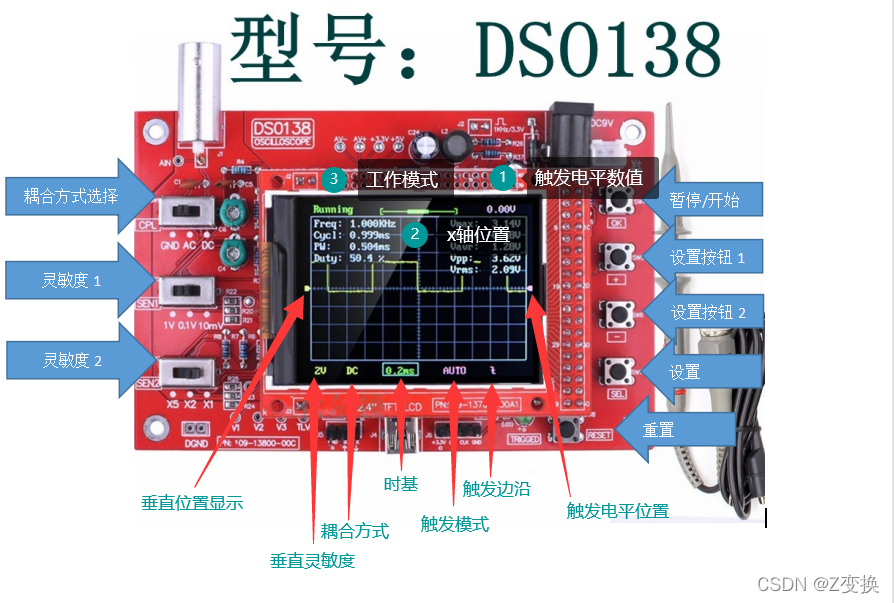

外观介绍
在这里插入图片描述

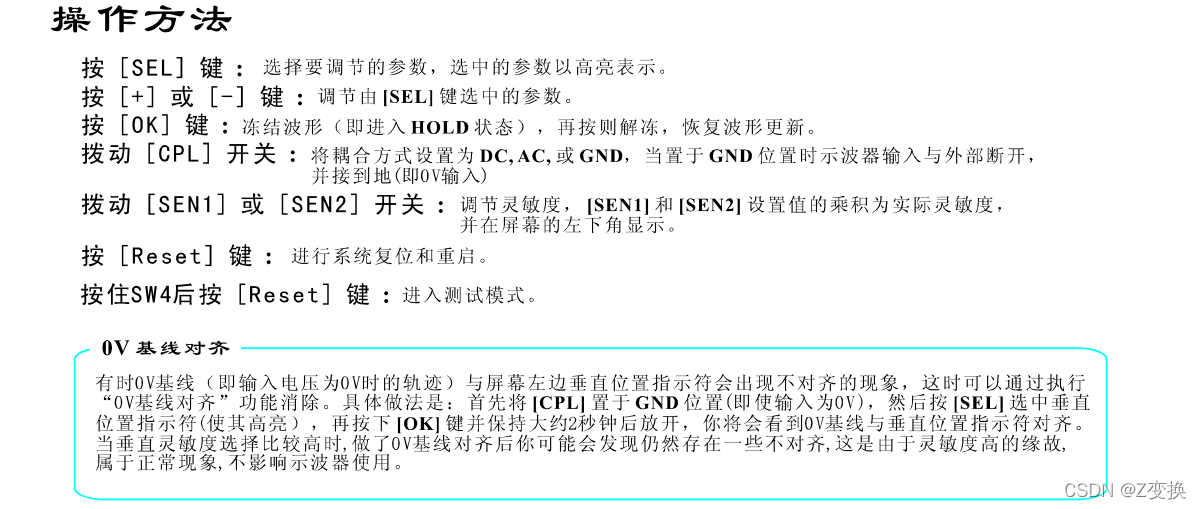

操作方法
其中0v基线对齐较为常用。
在这里插入图片描述

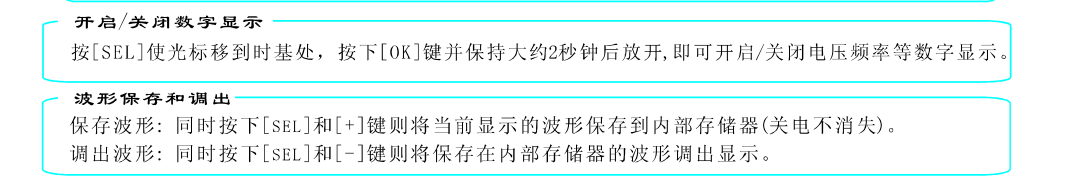

数字显示与保存调处
在这里插入图片描述
探头补偿校准
在这里插入图片描述
以上蓝框为说明书中截取，侵权删。
