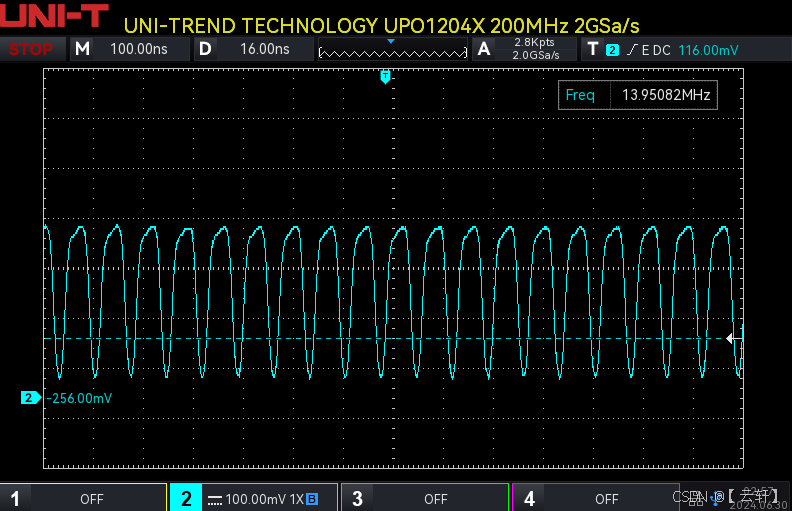

问题: 今天拿示波器探头准备测量芯片引脚输出波形,有的引脚正常输出信号,有的会打小火花,但输出波形正常,还有一个引脚最离谱,示波器一碰,板子就立马短路,电流达到最大值,电源电压都被拉下来了,直到示波器探头拿开,板子才自动恢复,此时这个引脚测得波形如下: 根源寻找 测量引脚为CLK引脚,输入是一个14MHz的时钟信号; 测量时探头挡位为X1档,根据探头参数可知,此时输入阻抗为1MΩ。输入电容为128PF.
