动手制作智能化家居“魔镜”

原文：How to make a Smart Mirror using an old monitor, a Chromecast, a picture frame, and too much time on your hands.
作者：Colin Mansfield
译者：蒋春华
审校：苏宓

最近我已深深陷入“家庭自动化”而无法自拔了。如果你对家庭自动化不熟的话，你可能听说过“物联网”。尽管这二者略有差异（自动化力求让物体自动完成某些操作，而物联网只是在应用 — 例如咖啡壶、砂锅等 — 中加入 wifi 联网功能），但是它们有一个共同之处：都相当昂贵！一个开箱即用的家庭自动化 Hub（例如罗技的 Harmony 或者三星的 Smarthings）需要 100 美元。如果再加上一些外围器件，例如传感器、灯、开关、遥控器等，则总共需要花费 300 美元左右。

如果想要一个便宜点的家庭自动化，可以使用开源项目（例如树莓派或者 Arduino）自己 DIY 一个。这需要一定的编写代码的功底，或至少需要几个小时的时间观看 YouTube 视频，或者逛相应的论坛。现在已经有一些非常棒的免费的开源项目，例如 Home Assistant、OpenHUB 等，这些项目都有大量的社区支持。

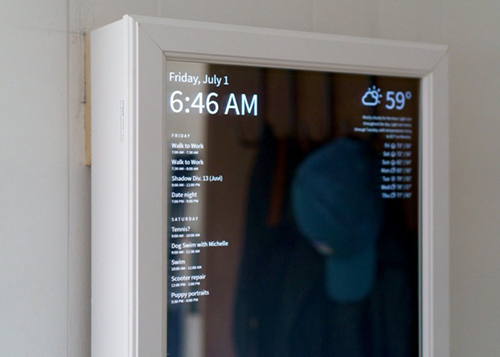

我一直在寻找让我的家里变得更智能的方法，并偶然发现了智能镜子。智能镜子有时也叫做“魔镜”。智能镜子通常是在一个双面玻璃镜中嵌入一个显示器而完成 DIY 的，这个镜子可用于显示一些有用的信息，例如时间、天气、日历事件等。下面是我在做相关研究时找到的一张比较酷的图片：

这个图不是我自己的智能镜子，我自己的镜子的图片在后面。该图片使用的是一个树莓派完成的，看上去相当酷。

你可以通过 Google 搜到很到相似的、令人惊叹的项目。

我想利用家里已有的原材料（大部分）来做这个智能镜子。我不反对使用树莓派，但是我没有任何编程经验，所以想先尝试一下是否可以不购买小型计算机，直接利用已有设备。由此，我盘点了柜子中的器件和线缆，然后找到了这些东西：

• Chromecast（第 1 版）
• 旧的戴尔显示器/电源线（仅支持 VGA 输入）
• VGA 线
• 智能插座（已经集成到我的智能家庭系统中）
• 扩展线

我的想法非常简单：先想办法将 Chromecast 插入旧显示器中，然后再想办法将智能镜子上感兴趣的信息投递到 Chromecase 上。如果可以，就将显示器嵌入双面镜中，然后将这个新发明挂到墙上。

非常简单吧？

理想很丰满，现实很骨感。事实上，这很快就变成了耗时长达几个月的长期项目。下面是我创建我的第一个智能镜子的过程记录。先透个底，我不仅将它做出来了，而且还将它做得非常好。下面就是我的故事。

首先，我需要一个 HDMI 转 VGA 的转接器。我在亚马逊上面找到一个（甚至还带了一个可爱的小辅助端口），只花了 8 美金。

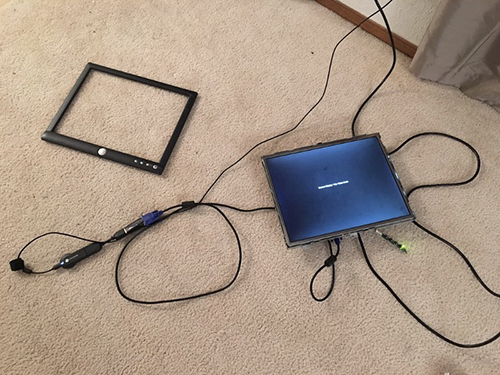

收到转接器后，我就迫不及待地测试这个小发明。我将所有的东西都装配好（Chromecae -> 转接器，转接器 -> VGA 线，VGA 线 -> 显示器），然后打开显示器，

看上去比较简陋，但这不是重点，重点是显示器弹出来一个错误消息，提示“不能显示该视频模式”。在谷歌上快速搜索后，我得到的答案是这个显示器太老，以至于不支持 Chromecase 的分配率。太衰了，它居然不能正常工作！

我是不是需要花钱买个新的显示器呢？经过大约一周的深思熟虑后，我最终决定逛一逛 Craigslist 和 Facebook 市场。我找到一个待售的 Polaroid 电视（是的，Polaroid 生产的电视，但是他们不打印图片）。花了我 30 美元，但是这个电视有更多的输入和输出接口（包括 HDMI！Great！），以及内置的扬声器。

接下来，我需要一个双面镜。从节俭的角度来说的话，我遇到大麻烦了 —— 双面镜相当贵。我在我当地的玻璃店铺去看了下，一个 16 英寸 x 20 英寸 的镜子需要约 80 美金，因此我决定另寻它法。再次谷歌后，我决定试一试窗户玻璃膜。

大多数硬件商店都有销售各种类型的窗户玻璃膜。人们通常会在夏天使用这种材料使家里更凉爽，或者使它来进行装饰。我找到一个帖子，这个帖子里有很多人在讨论他们的魔镜的问题 —— 使用玻璃膜可能会导致变形、起泡等。不过玻璃膜在价格方面有很大的优势， 3 英尺 x 15 英尺 的玻璃膜自需要 20 美金。有这么多的材料，我可以先进行简单的尝试，如果效果不理想的话，还可以利用剩余的玻璃膜进行多次重试。

找这个玻璃膜也是一段精彩的旅程。我先去了劳氏（Lowes），但是他们这儿没货了。然后我再去了家得宝（Home Depot），也没有。最后，我在网上查阅，得知我当地的劳氏零售店中有卖。我在线挑选并订购后，终于拿到了精美的玻璃膜。

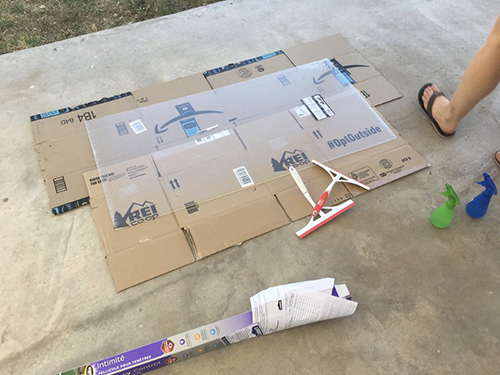

接下来是考虑将玻璃膜贴在哪儿。我可以订购一块玻璃，但那就需要为它建一个边框。此外，玻璃也不便宜。另一个选择是购买一片透明的丙烯酸树脂，但是由于丙烯酸树脂是柔性的，可能会导致变形。但最终还是选择了丙烯酸树脂（请叫我受虐狂），这是我的第一个错误。第二个错误是我买了一块（约） 1.5 英尺 x 4 英尺的丙烯酸树脂。我当时的想法是“嘿，如果我要做这个，我还不去干一票大的，取做一个完整的长镜”。

我最终所遭遇的问题是，把玻璃膜贴在丙烯酸树脂上变成了几个小时的挫折教训。我的妻子（感谢她）也跑来帮助我，但是我们最后都决定放弃丙烯酸树脂，寻找新的替代方案。这次失败的成本大约是 30 美金左右，但幸运的是，还剩余有大量的玻璃膜足够我下次尝试。

我们决定使用一个物理尺寸比较小容易管理的东西，且必须使用玻璃。最后，我们在沃尔玛发现了一个木制相框。看起来相当不错，在一个可管理的尺寸（16 英寸 x 20 英寸），且自带了玻璃。大约是 10 美金。我们将它贴上了玻璃膜，然后开始件后续工作。

在这一点上，我已经拥有了可以构建镜子的物理原型，下一步就是软件方面的工作：如何使用 Chromecast 将相关数据反馈并显示出来呢？通常，Chromecast 是与电视配套使用的，用来播放 YouTube、电影以及图片。由于它的初衷并不是用于显示输出的反馈数据，因此需要一个额外的设备告诉它怎么显示（即，在先在手机上面播放一个 YouTube 视频，然后“投”到电视上）。

我沿着谷歌的兔子洞走去（注，比喻走进一个奇妙的世界），到处寻找其他人是否解决了这个问题。我搜遍了论坛、网站和博客，发现没有人尝试使用 Chromecast 来做智能镜子项目，不过某些企业却有使用 Chromecast 来显示被叫做“数字广告标牌”或“数字标牌”的东西。企业可能是通过显示在电视上的菜单来实现该功能的，也可能是通过一个独立的显示广告的设备完成的。最后，我找到一个免费的、只需要显示器就能实现的方法。这种方法叫做 AdSignage。这真是救了我的命！

AdSignage 通过 Chrome 来玩他们的魔术把戏。首先，你需要在 AdSignage 上面注册用户，并将你的 Chromecast 添加为一个播放器，为它分配一个唯一的包括字母和数字的密钥。接下来，在 AdSignage 的网站上构建一个包含你想要在你的 Chromecast 上显示的信息的网页。最后，通过之前创建的密钥，告诉媒体服务器你要在哪里显示这个网页。谷歌浏览器可以使用它内置的功能将网页投射到你的设备上，而且非常方便的是，当你投射开始后它就不再依赖于 PC。因此，你可以关闭浏览器和电脑 —— 投射不会被中断。

当完做完所有的测试并理解了它是如何工作后，剩下的事就是确定要在我的智能镜子上显示哪些信息，以及如何使用 HTML 让它们在镜子界面上的布局看起来更好。我最终决定包含如下功能：

• 当前的日期和时间
• 当前的天气
• 日历（事件提醒）
• 加尔文和霍布斯的连环漫画

我搜搜了该网站，为每种功能找到了最佳的挂件/代码。我不想重复造轮子 —— 许多人们已经做好了这些，这对于我来说足够用了。没一种挂架我都尝试了几种版本，并最终决定使用：

• 当前的日期和时间：timeanddate.com
• 当前的天气：powr.io
• 日历（事件提醒）：Google Calendar（与我的 iCloud 日历同步的）
• 加尔文和霍布斯的连环漫画：Feedwind 有一个 RSS 订阅，通过它可以创建一个可以作为 iFrame 嵌入网页的挂件。RSS 订阅会从 Go Comics 拉取连环画。这是挂件的链接。

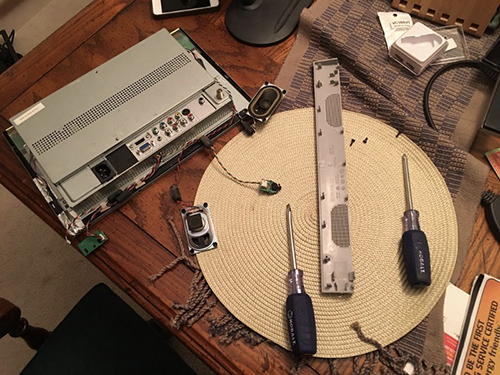

当我对格式、iFrame 和文本大小做了一顿胡乱调试后，我就开始在显示器/TV 上面进行测试。首先，我剥去了电视机的塑料外壳，并把扬声器从外壳上拆下来。

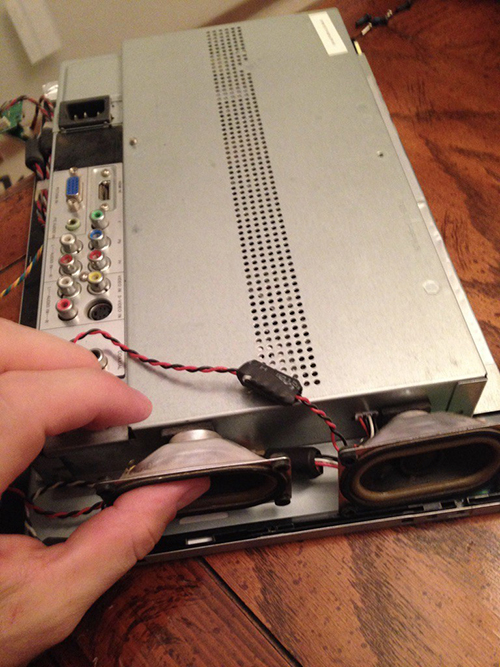

扬声器

将扬声器粘贴到显示器的侧面。期初凑效，但过了一会儿他们就掉下来了。

老实说，我自己也不确定是否需要扬声器。不过既然自带了扬声器，我还是将它准备好，万一我今后需要实现的某个功能需要它呢？

我最初想的是把他们粘在显示器的侧面。我使用了超级胶，起初是挺有效的，但是后来扬声器掉下来了，然后我直接把扬声器卡在其它地方了。

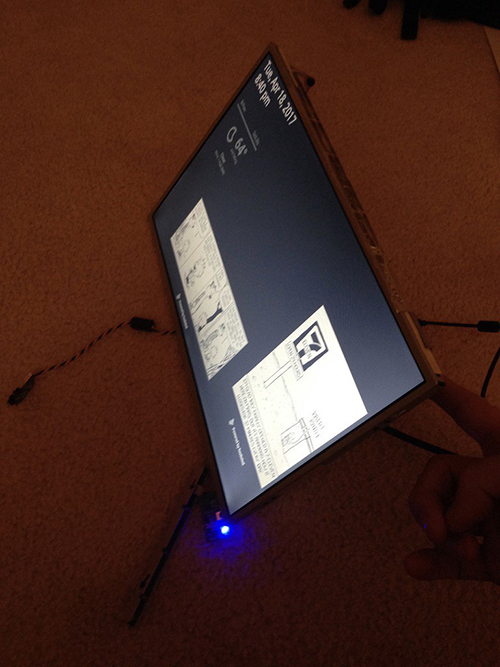

然后，我需要测试 AdSignage-to-Chromecast 这套方案起效。我将所有的都插好，对 cast 进行初始化，然后…

喔！起来了！你可以从上图看到，最最初的构建版本中，除 Calvin & Hobbes 之前，我还把 XKCD 也添加进来了。后来证明它给我带来的麻烦比价值更多，因为 XKCD 的漫画每天的大小都不一样。我决定只使用 Calvin & Hobbes。

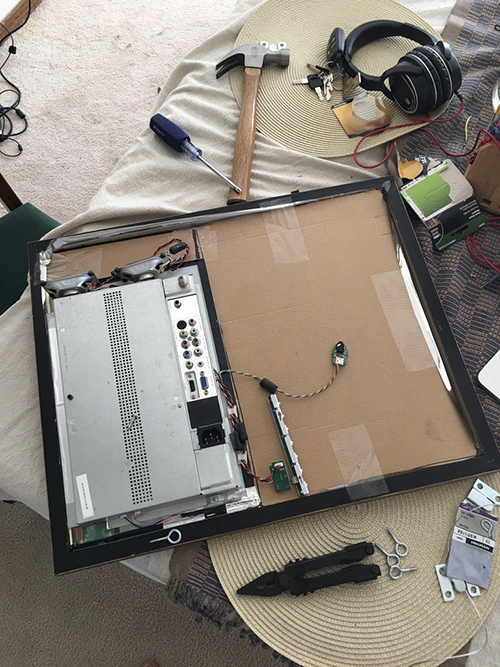

屏幕已经剥离下来了，cast 也可以正常使用了，我的下一步就是将它安装到镜子中。我剪了一些硬纸板，把它们填充到镜子周围的空闲空间。这还有助于隐藏显示器 —— 否则它直接位于墙前面，看起来怪怪的。我希望它能与墙/镜子混合在一起。这是我最初的设置：

悬挂的部件是红外线接收器（遥控器和电视机不在一起），一个辅助插孔（耳机）和电视控制按钮。在图片中也可以看到一些鱼眼螺丝和安装支架，这是用具解决如下问题的：如何将显示器粘贴到画框上。整个镜子以及显示器对于胶水和胶带来说太重了，而钻进金属外壳里并不是一种好办法，因为我担心会小心损坏显示器。

最好的办法是把显示器挂在相框上。我把一个鱼眼螺丝拧在画框背面的每个侧面，然后用金属吊绳（不确定这个术语是否正确，反正就是用来挂相框的东西）把显示器绑在镜框上。一根长长的绳子沿着显示器的底部走着，充当了一个座位。我把绳子系紧，使显示器和前面的玻璃贴合在一起。

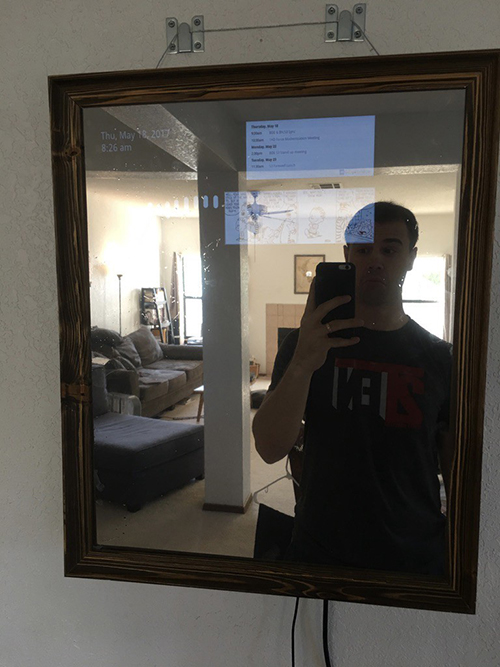

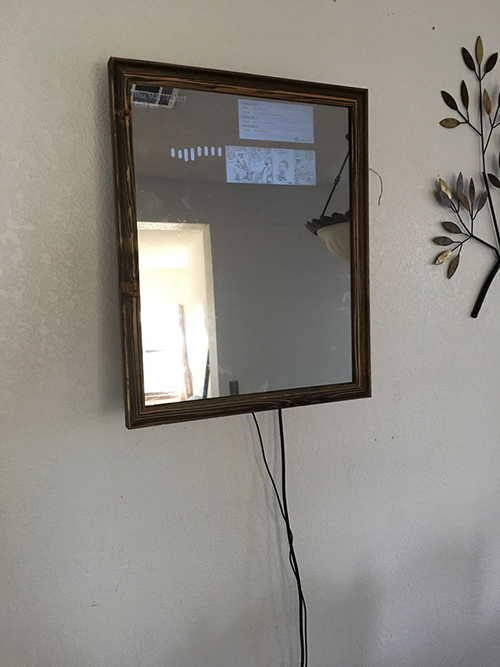

做完之后，我将两个悬挂支架钉在墙上，并使用同种金属线悬挂镜子/显示器。下面是第 1 版的样子：

第 1 版的智能镜子。这张照片中看不到支架，因为最初我把绳子系紧了。但是这不能正常工作 —— 显示器在相对于墙的一个怪角度。我松开绳子来修理这个东西。

不错！我和妻子使用这版镜子使用了几周，效果很好。有一段时间我尝试了将 Chromecast 音频连接到扬声器，但是在一个项目中有两个 Chromecast 设备。后来发现天气太暗，我又搬弄了下挂件。最初，我用的黑暗天空挂件（见上图），但最终使用的是上述 powr.io 挂件，它更大更漂亮。

上述的增强功能就是我的第 2 版 Chromecast 智能镜子，但是我还是不太满意。

我一直在做实验，希望我离开家的时候，能用旧 iPhone 作为安全摄像头。为此，我使用了一个叫做 Manything 的 APP —— 它会检测物体移动，并给我发送通知；它与 IFTTT 集成在一起，能灵活地与其它家庭自动化设备结合在一起。我很好奇，如果我可以将手机挂到智能镜子里面，让它成为一个安全摄像头会是什么效果呢？这种好奇心驱使我去捣鼓第 3 版的 Chromecast 智能镜子。

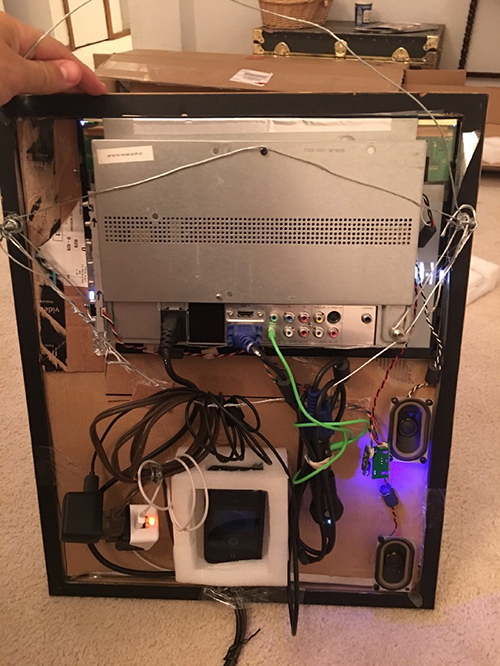

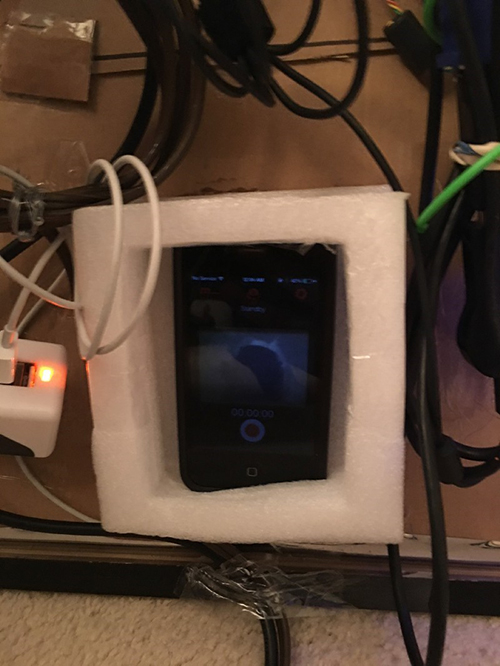

在泡沫材料中安装手机

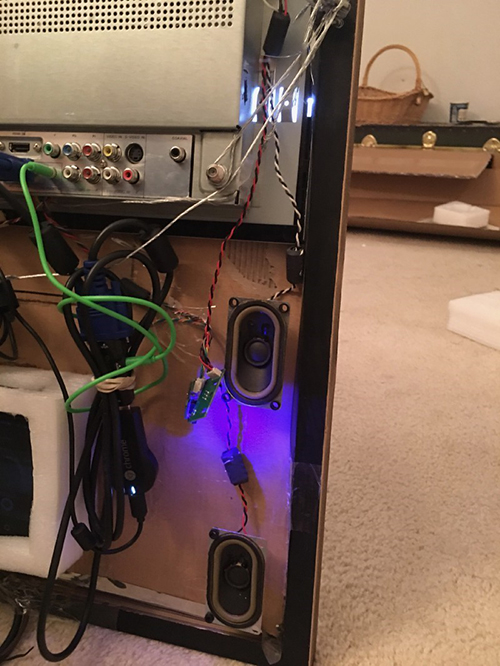

扬声器现在附在一面镜子上。另外，你可以在顶部看到一些金属安装线。

为了做到这一点，我从镜子的背面剪下一块纸板。同时为了确保旧 iPhone 的安全，我在亚马逊订购了一些泡沫材料。我在相机的正面切了一个洞，沿着底部装充电线。我把我的手机和 Chromecast 都插入了一根延长线中。最后，我用了那条经过考验的金属线，把所有的电线都挂在它上面，这样可以防止它们悬掉在镜子的底部。这是它从前面看起来的样子：

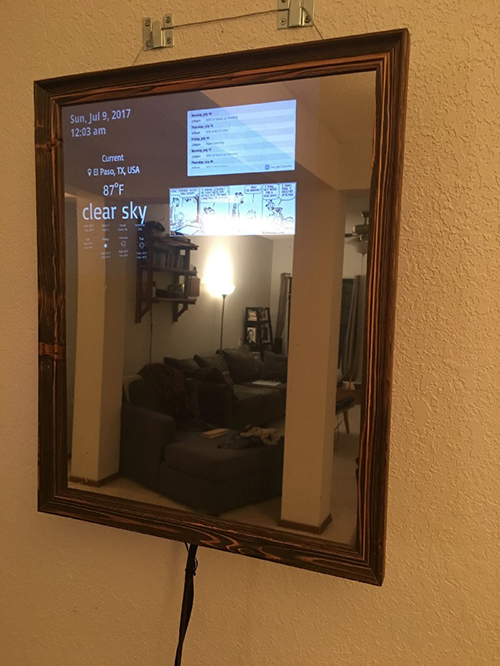

这就是我的集各种荣耀于一身的第 3 版 Chromecast 智能镜子。自动化还剩最后一步了 —— 把显示器插到下面的一个智能插座上。每当我离开家的时候，智能插座会自动断电；当我回到家的时候，插座会自动打开。我也可以通过语音，让 Amazon Echo 打开或光比智能镜子，这样我就不需要物理移动了。

这个终极版的智能镜子也还有一些不足。首先，Chromecast 有时候没法播放流，因此我必须重新打开 PC 并重新初始化流。这种情况发生的几率大约是每周一次，因此我也没把它当回事儿。

其次，在线路的某个地方，显示器的红外接收器会罢工。尽管显示器本身并没有遥控器，但是我有一个罗技 Harmony Hub，可以通过它来复制红外信号，然后将我的手机当做遥控器。我的显示器刚买回来的时候，红外接收器与 Harmony Hub 能配合工作，但是当我对显示器进行这一番捣鼓后，就不行了。这可能是由多种原因造成的，并且还直接导致产生了下一个问题。

智能插座只有我在想关闭显示器的时候才能正常工作。当我离开家的时候，插座会切断显示器的电源并关闭显示器；当我回到加的时候，插座会打开电源，但是它实际上并会打开显示器，因此我必须手动按一下显示器的开机按钮。如果红外接收器能正常工作的话，我可以用过 Harmony Hub 来间接控制显示器的开关，但是由于红外接收器不能正常工作，所以我不得不收到按下开关。

尽管有这三点不足，我任然认为这个项目取得了巨大的成功。这不仅仅是因为我实现了我期望实现的内容，而且是因为我只花费了 100 美金就实现了这些功能。

这个项目还没完 —— 我会继续添加功能、进行修改，将它改造成我心目中理想的样子。它值得我花费时间和金钱。我现在每天都会用到它，这样可以省去我用手机查看天气、时间。我的下一步将会把 AirFoil 添加到 Chromecast 中作为我整个家庭音频的播放器。
