方法一:

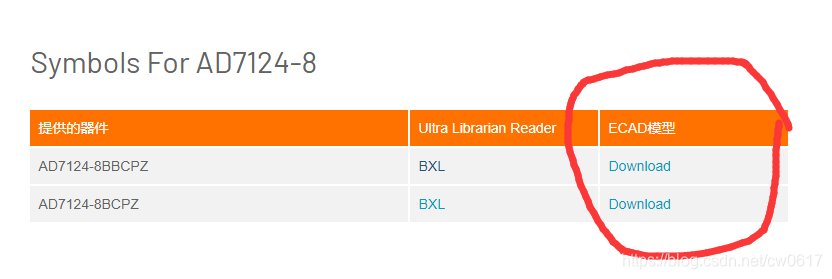

从ADI官网下载这个ECAD模型:

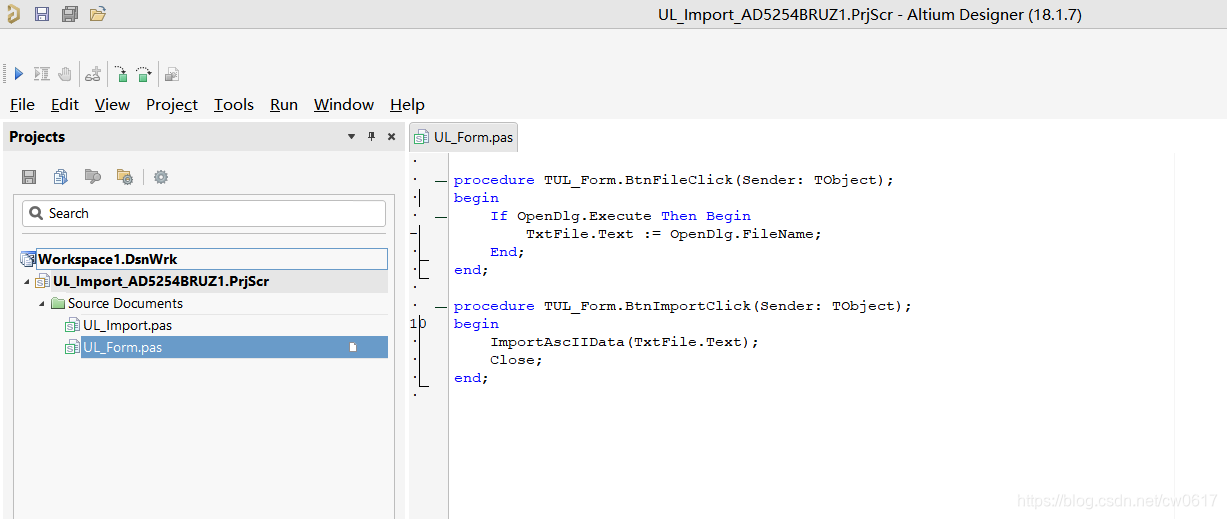

1、使用ALtium Designer打开下载的文件.prjscr如下:
2、双击1文件,点击2的运行。如果没看到运行按钮,则view-----script debug,打开对应的工具栏

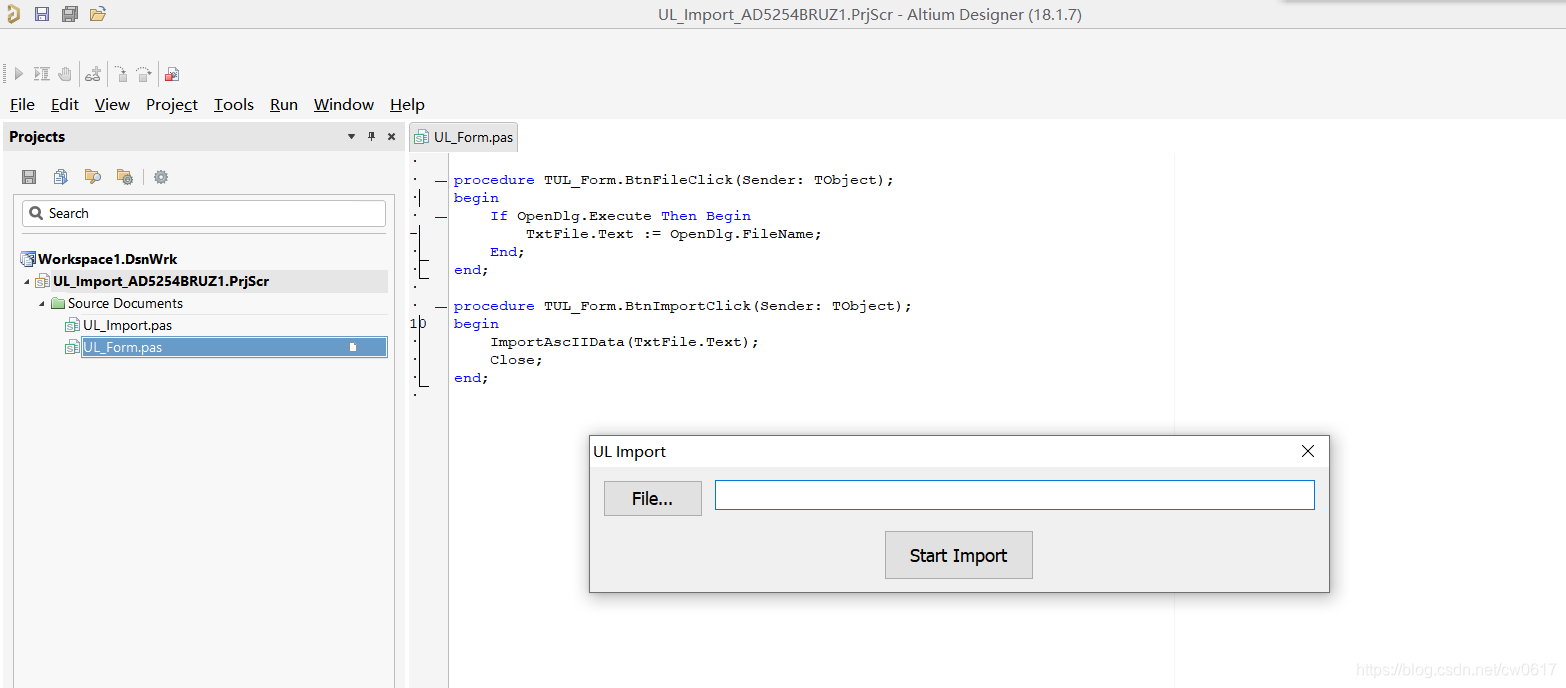

3、弹出如下对话框,里边文件选择下载文件夹的.txt文件,点击开始导入。

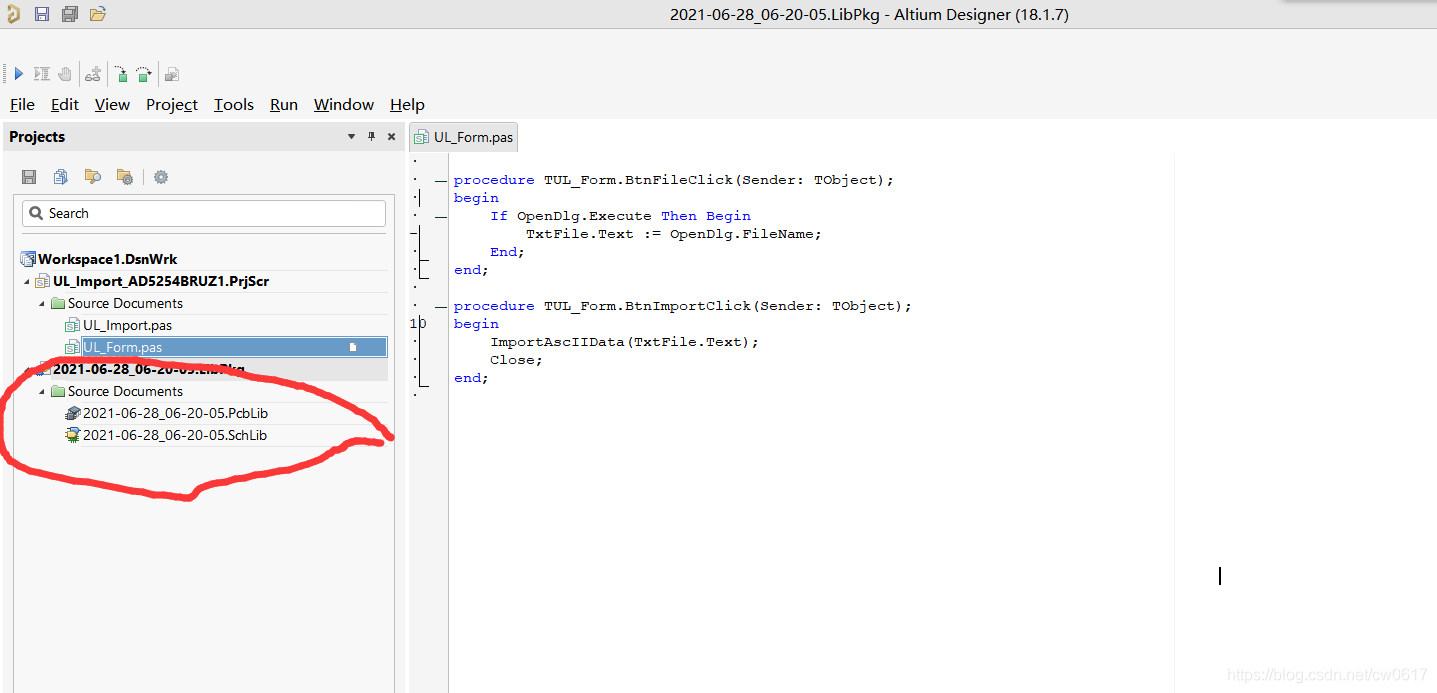

4、等待片刻,看到出现了原理图、PCB库,完成
5、打开看了以后发现原理图封装是有的,PCB封装空的。这里注意只要把PCblib文件关闭,再次打开就可以了。
方法二:

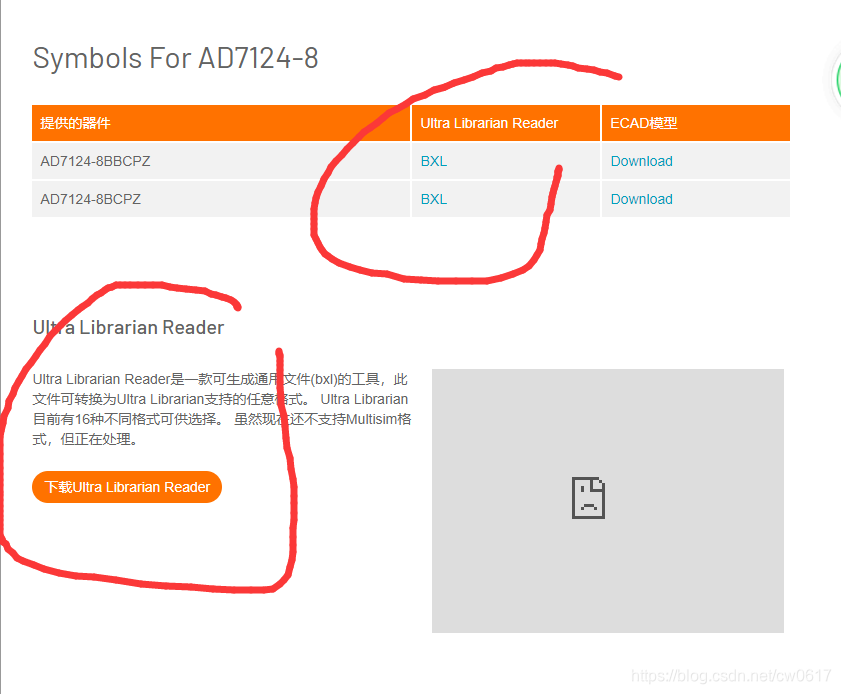

1、去官网下载BXL文件,要使用BXL文件,还要下载Ultra Librarian Free Reader
2、这个从ADI下载的Ultra Librarian Free Reader ,在我的电脑上安装各种报错,找不到.dll、致命错误之类的。
后来去TI下载了http://webench.ti.com/cad/ULib.zip
安装正常了

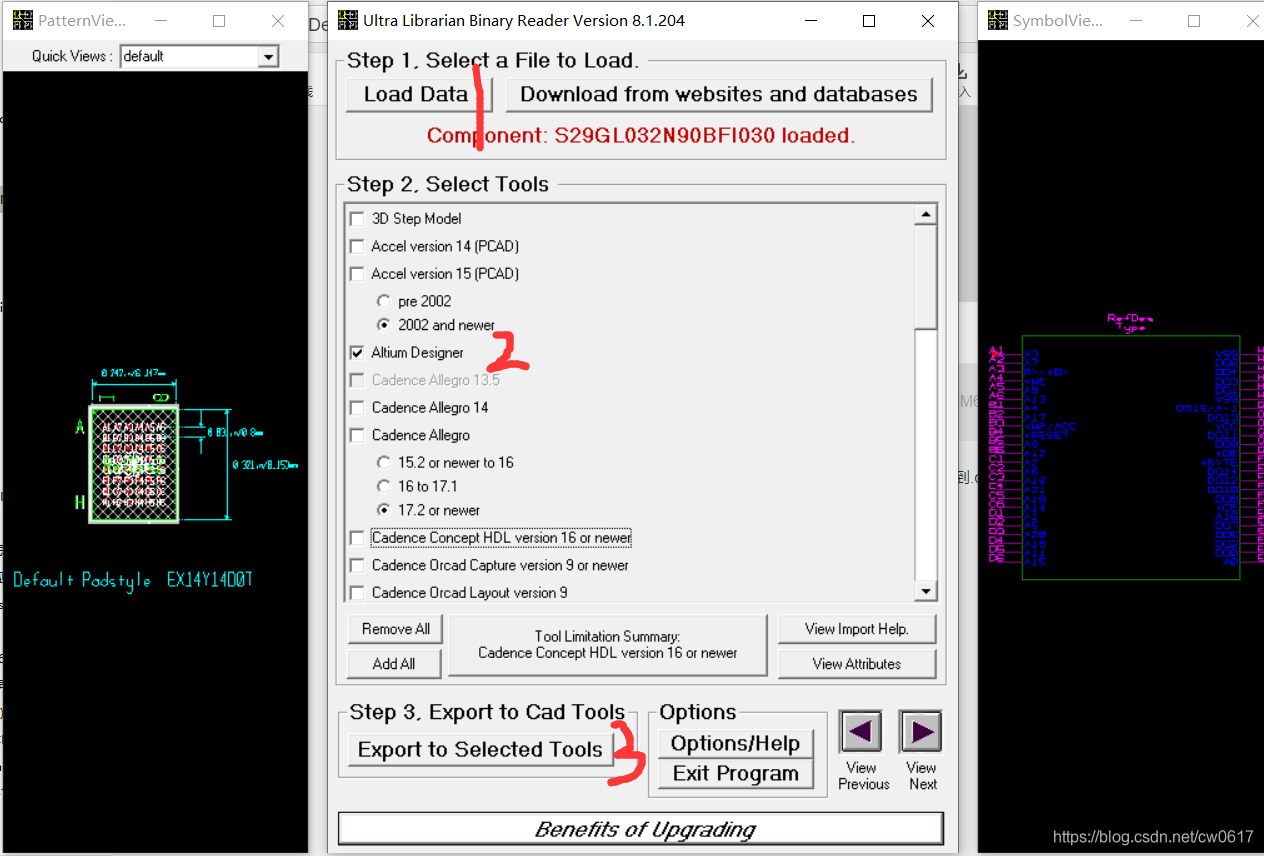

3、安装完成,软件打开。1处导入BXL文件

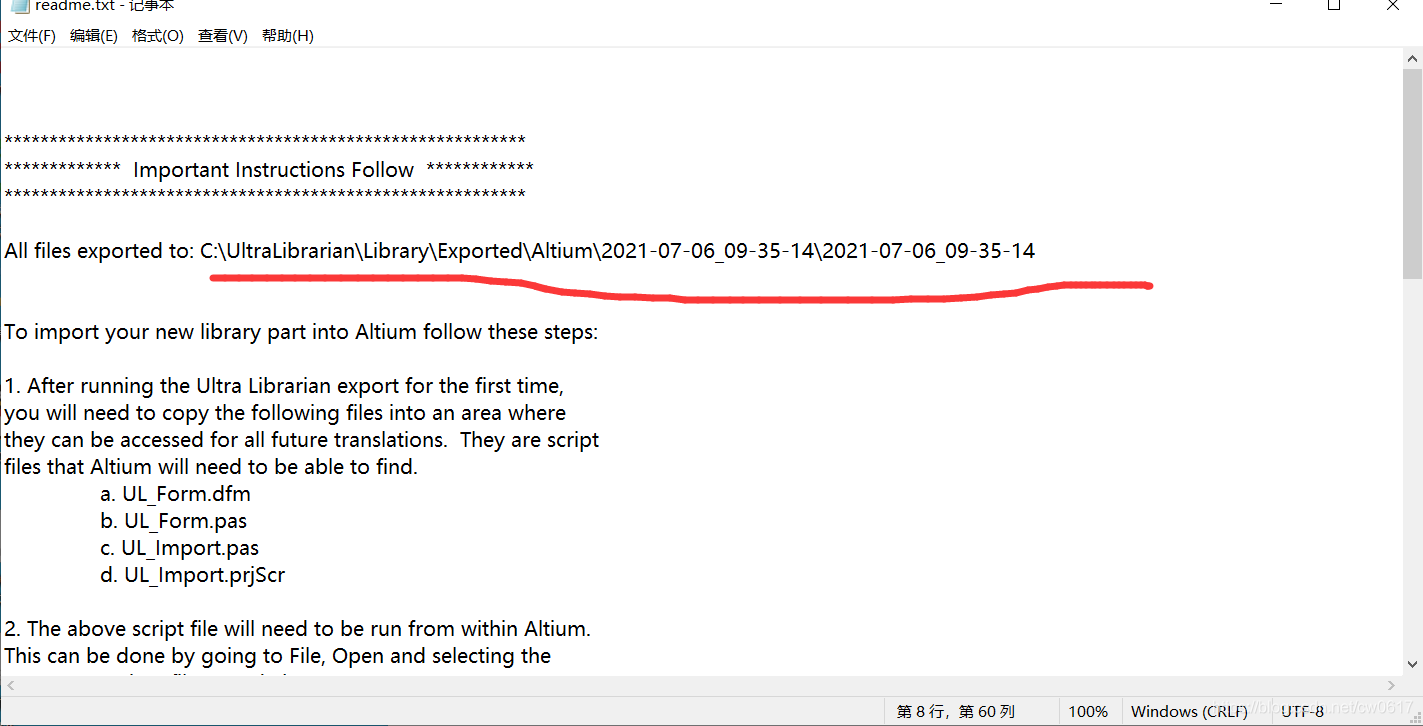

4、自动弹出的这个文件路径能找到生成的文件夹

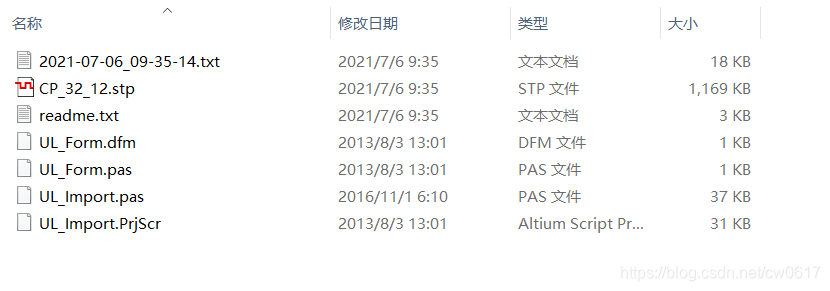

5、文件夹内容如下:
重复方法1
