四种封装库的建立方法 Footprint Expert / AD / 嘉立创 / 封装库资源，将 prjscr 导入 AD

---

前言

最近有点兴趣想要自己画个板子玩，准备好封装是其中重要的一步。接下来介绍下经过我用过的四种封装建立方法的心得。
Footprint Expert / AD / 嘉立创 / 封装库资源，以及 将 prjscr 导入 AD 中的步骤。

---

一、Footprint Expert （专为封装）

1.界面介绍

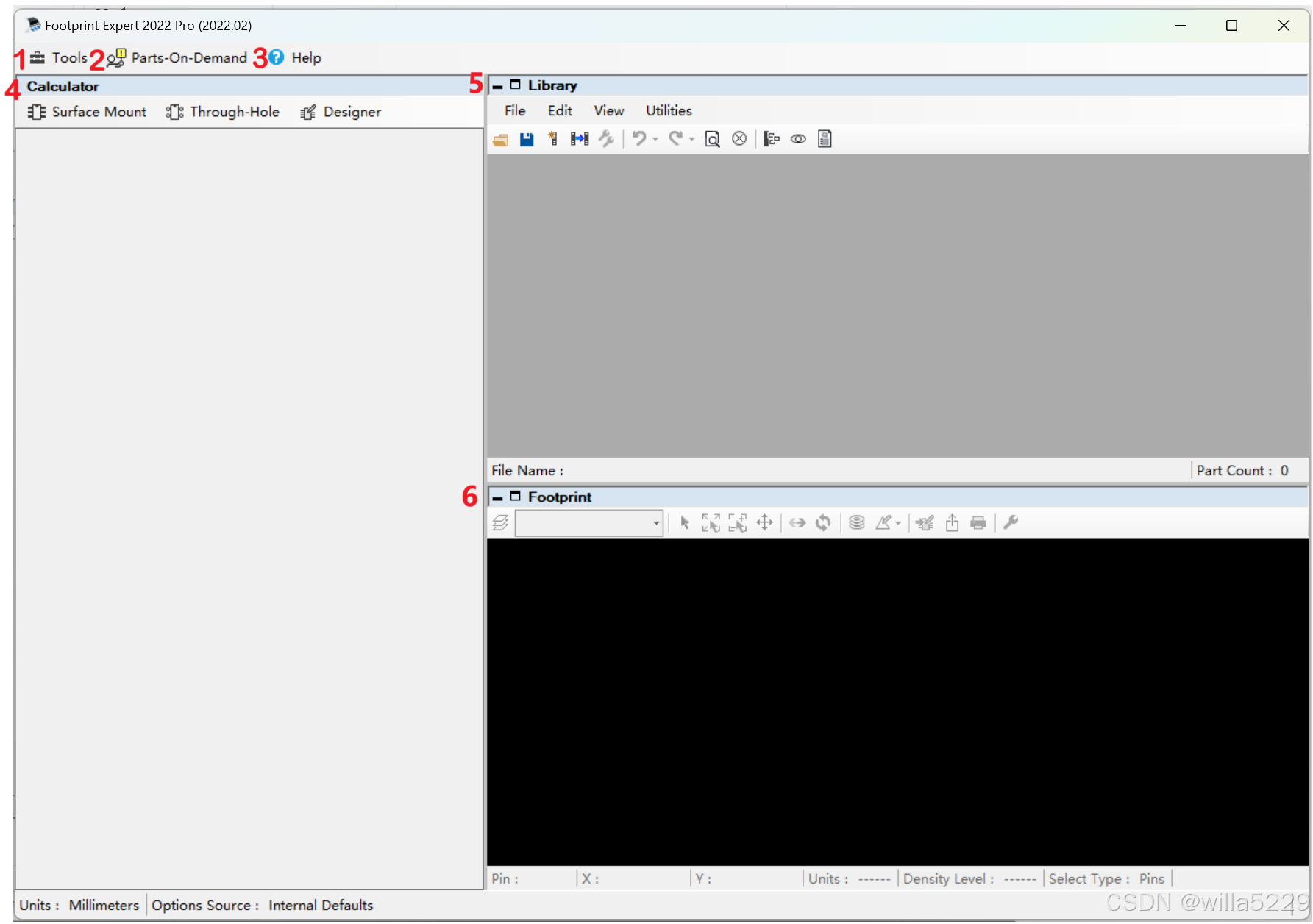

首先，我们先打开软件看下有哪些功能
1、Tools：工具
2、Parts-On-Demand：需求元件服务
3、Help：帮助
4、calculator：封装计算
5、Library：封装库
6、Footprint：封装视图

2.tools

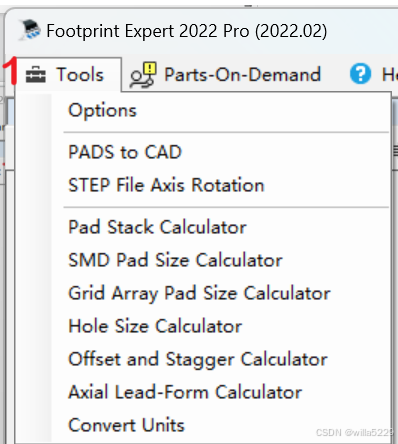

1）可以设置一些默认 Options 选项，比如单位、尺寸精度、存储位置、层显示、3D 模型的颜色设置。剩下设计默认设置都是灰色，不可更改的，可能是权限的原因。我们暂时就不深入了解了。
2）可以导入封装
3）辅助工具。包括将 3D 模型旋转一下方向，计算的模型，单位转换。这些工具挺便利的，但是个人感觉使用频率不会很高。计算模型，个人感觉用计算器更快。单位转换，可以直接搜索网页。3D 模型的旋转，这个功能就更少用了，因为我一般都是在封装里面直接拉伸的。

3.Parts-On-Demand：需求元件服务

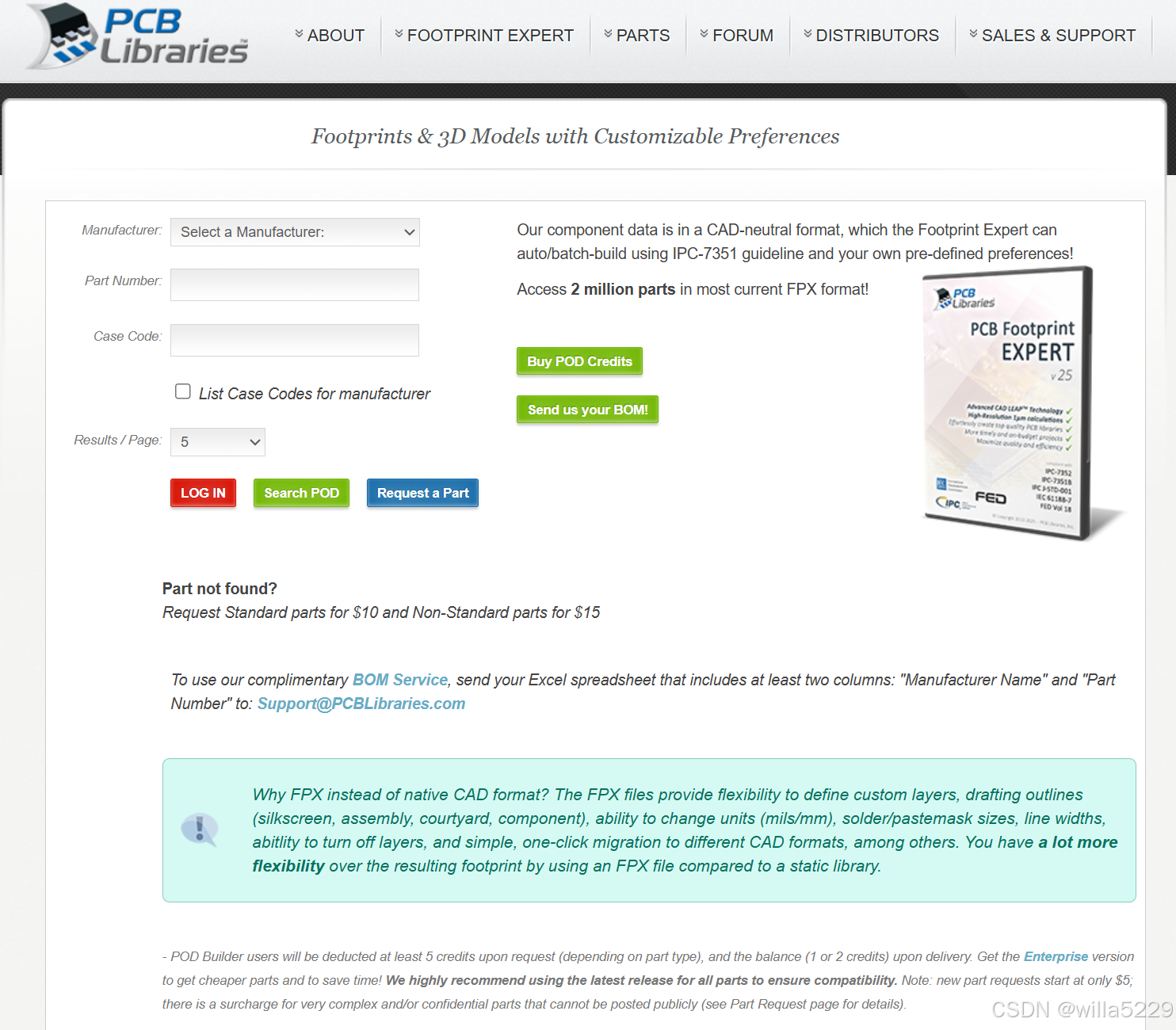

这个就更用不上了，把 BOM 表发给官方，他们会提供给你封装，这是要收费的。我注册了账户后，没有收到激活的邮件。下载网页里面的封装，我猜应该是要收费的

4.Help：帮助

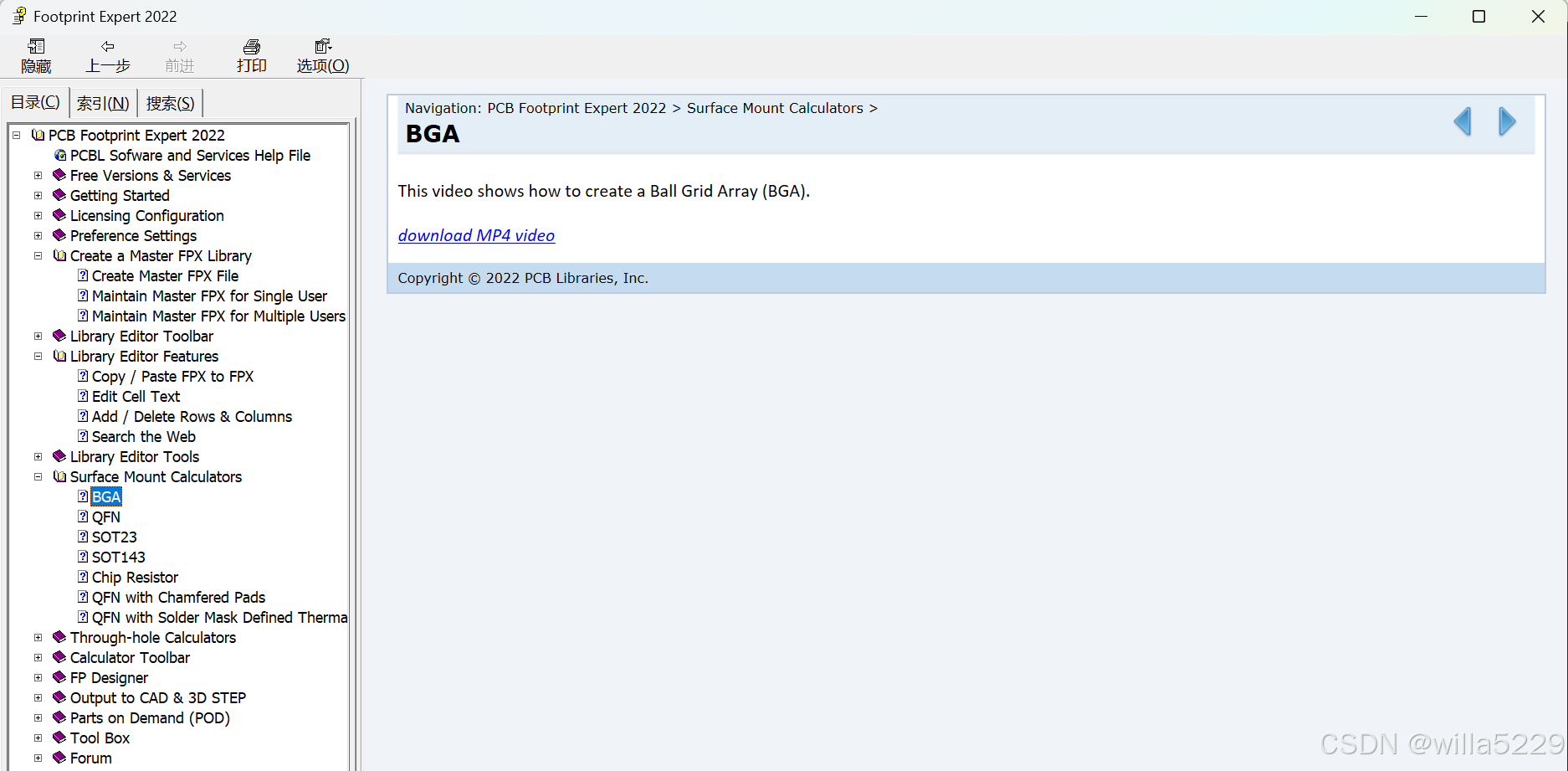

1）可以下载帮助文档，但是很多页面都是通过视频链接的方式，视频无法访问，用处不大

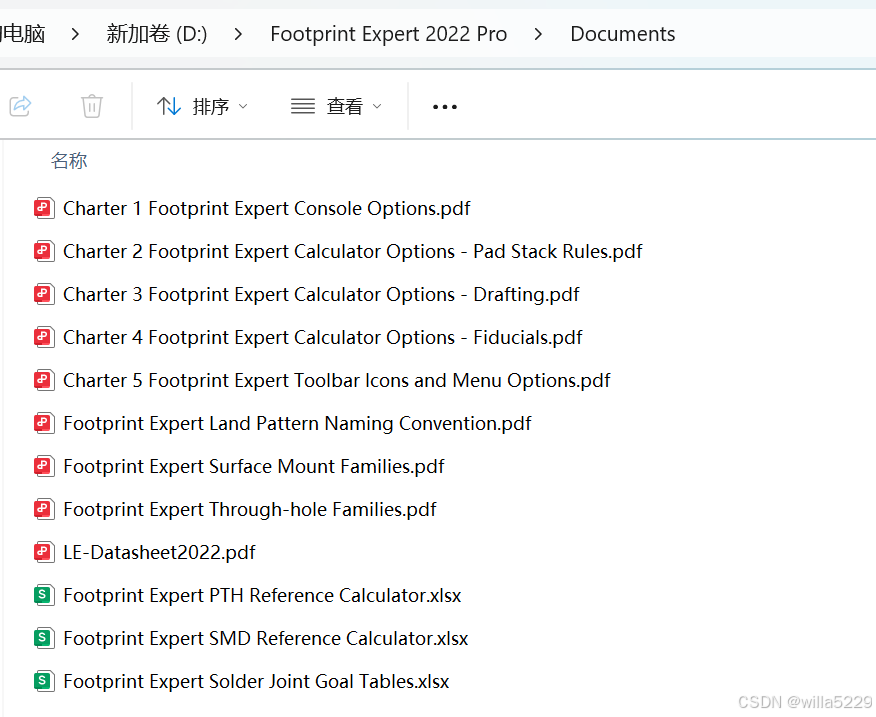

2）Help -> Important Document 可以打开一些重要文件，介绍了选项里面各种参数的解释和设置。我认为最有用的是 Naming Convention，介绍了命名规则。之后在做设计的时候可以遵守这个规则建立自己的库，方便检查封装的可用性、专业性。

5.计算模型

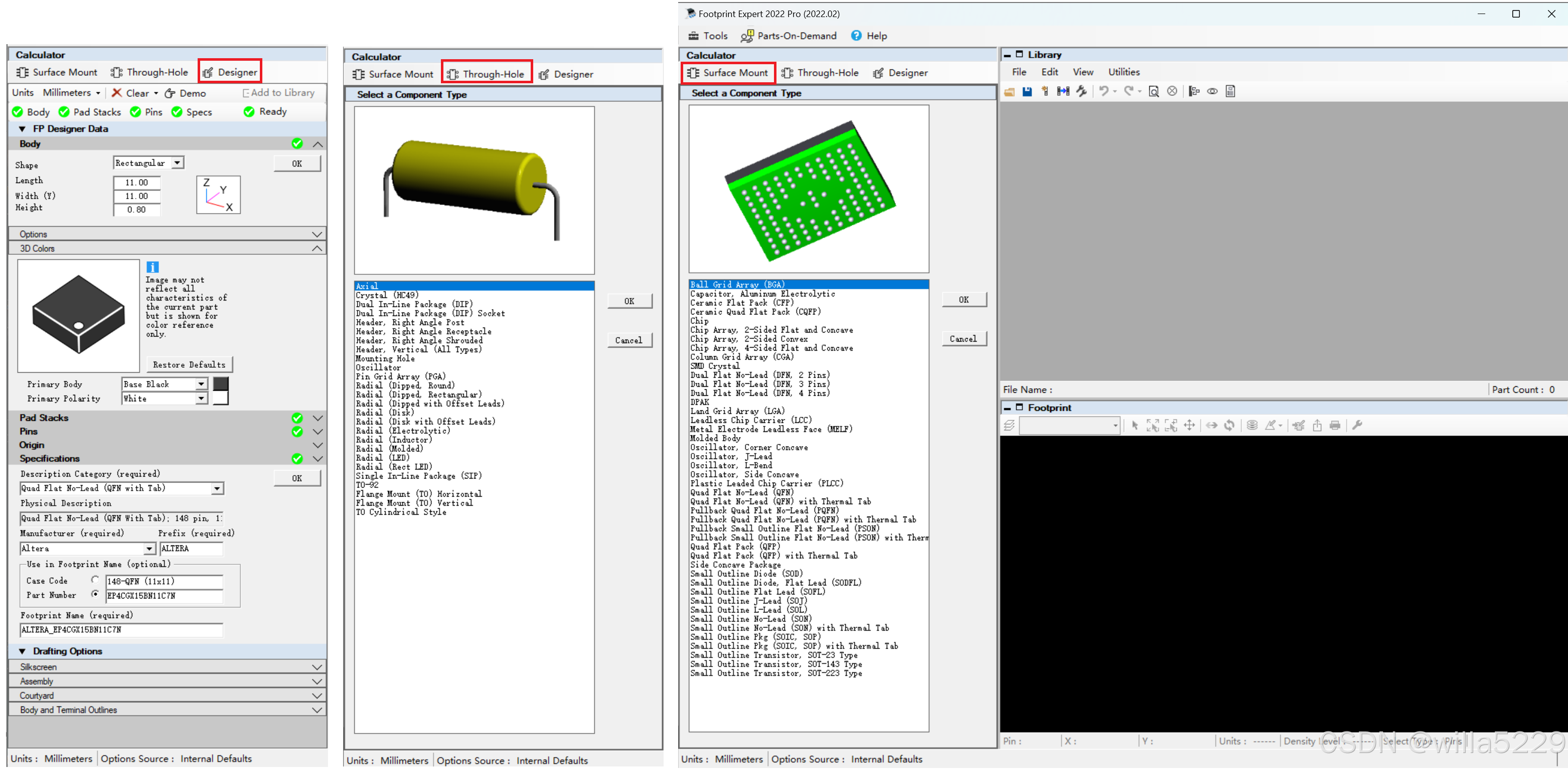

计算模型分了三大块：
1）Surface Mount：表面贴装型
2）Through-Hole：过孔型
3）Design：设计

可以理解为1）2）是设计向导，这两种类型的模型，都可以添加到 Design 中做进一步的调整和非标的设计。

6.Footprint & 7、Library

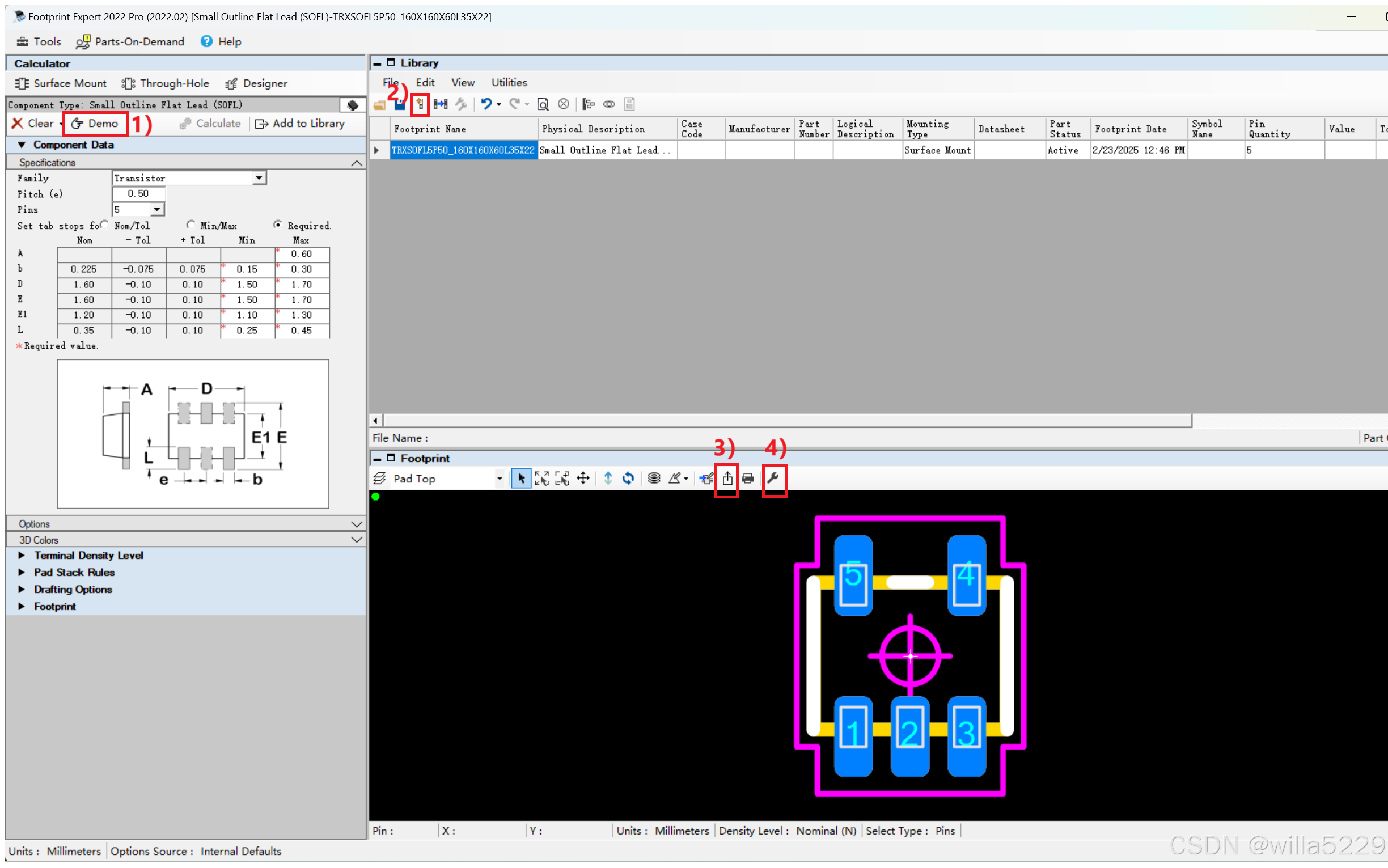

1）Demo: 每个封装的计算点进去，都有 demo 参考的封装模型
2）Create New Library: 当我们设计好了一个封装后，可以新建一个库方便统一管理
3）Add Footprint to Library: 添加封装到库
4）导出封装和 3D 模型，很遗憾的是只能每个一个个导出

二、 AD

1.IPC Compliant Footprint Wizard

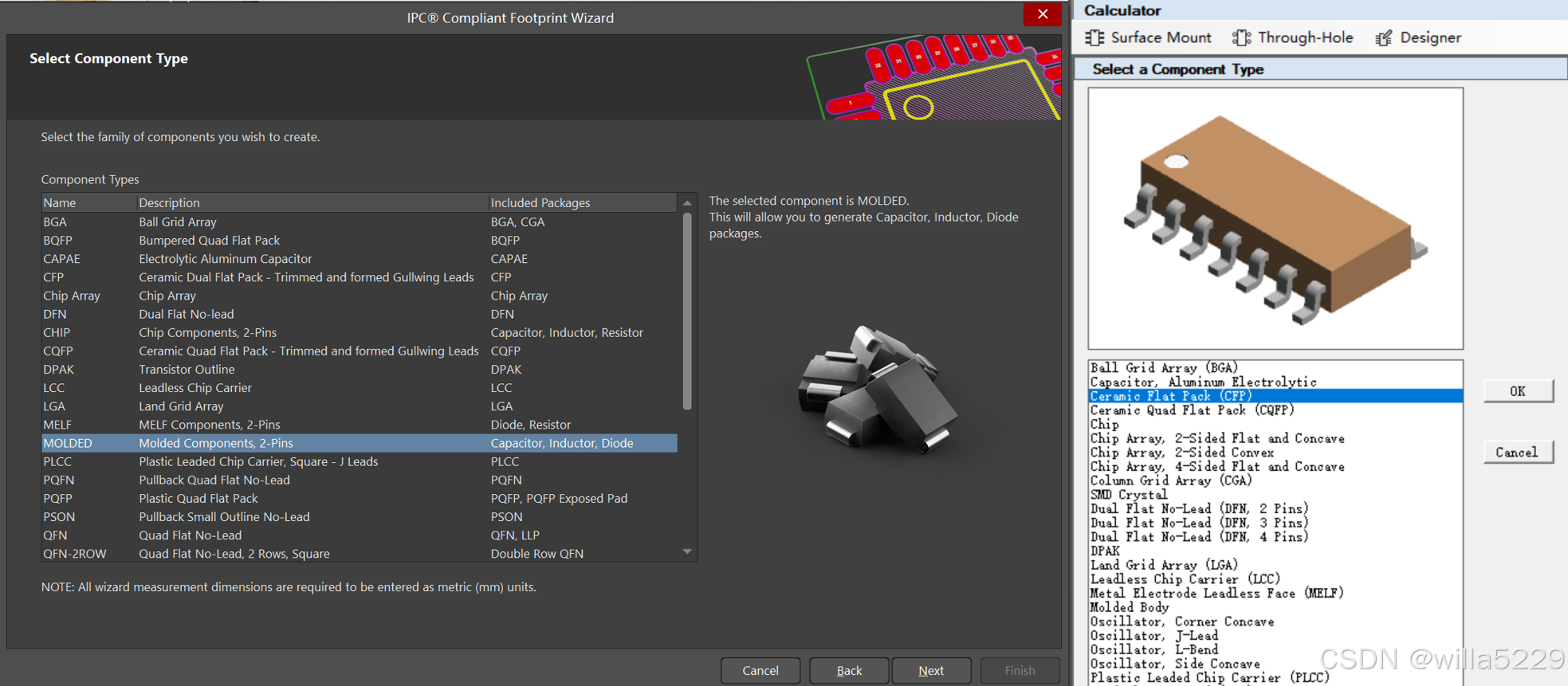

接下来介绍下 AD 自带的 Tools -> IPC Compliant Footprint Wizard，这个就类似于footprint expert 里的 Surface Mount 模型计算了。 但是里面没有过孔的封装模型，只有表面贴装的封装。

2. 自由设计

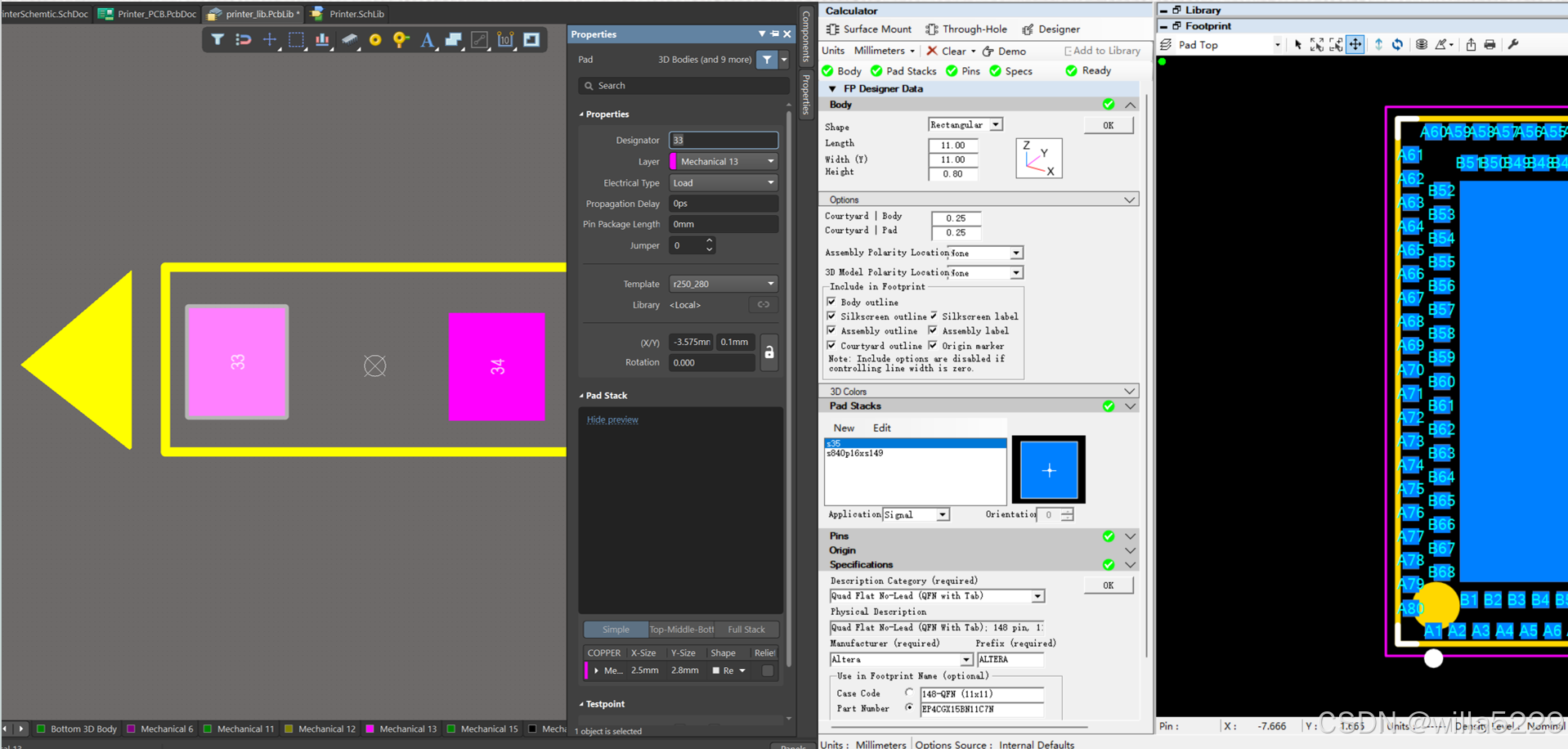

AD 有个好处就是，上手更快。在 AD 中一笔一划绘制封装的自由度和简单程度都比较好掌握，一看就会，调整起来也很快。而 footprint expert 中绘制一个比较奇怪的图案应该是无法实现的，只能做标准的设计，而且调整尺寸需要熟悉参数，再填写。上手时间比较慢，如果做大批量的封装设计，然后又熟悉参数，做起来应该比 AD 快的。

三、 从嘉立创导出

我用上面两种方法设计了几个简单的封装后，实在是崩溃了。无论是哪种方法，都需要一步步设置，非常消耗时间。而且自己画的不一定保证不出错，但是我们去检查别人的封装，应该是效率比较高，而且现成的封装应该也经过了产品的验证了。

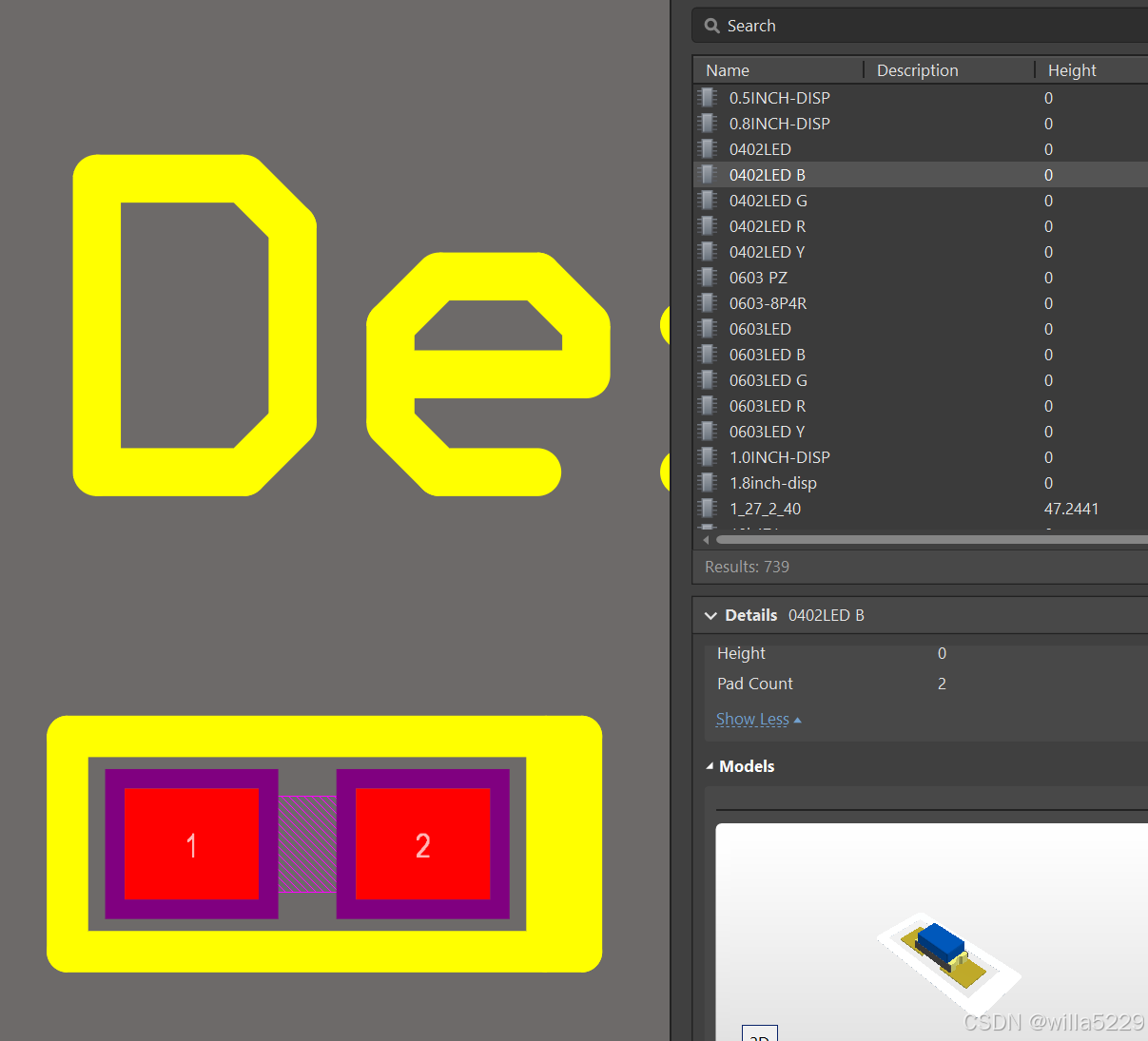

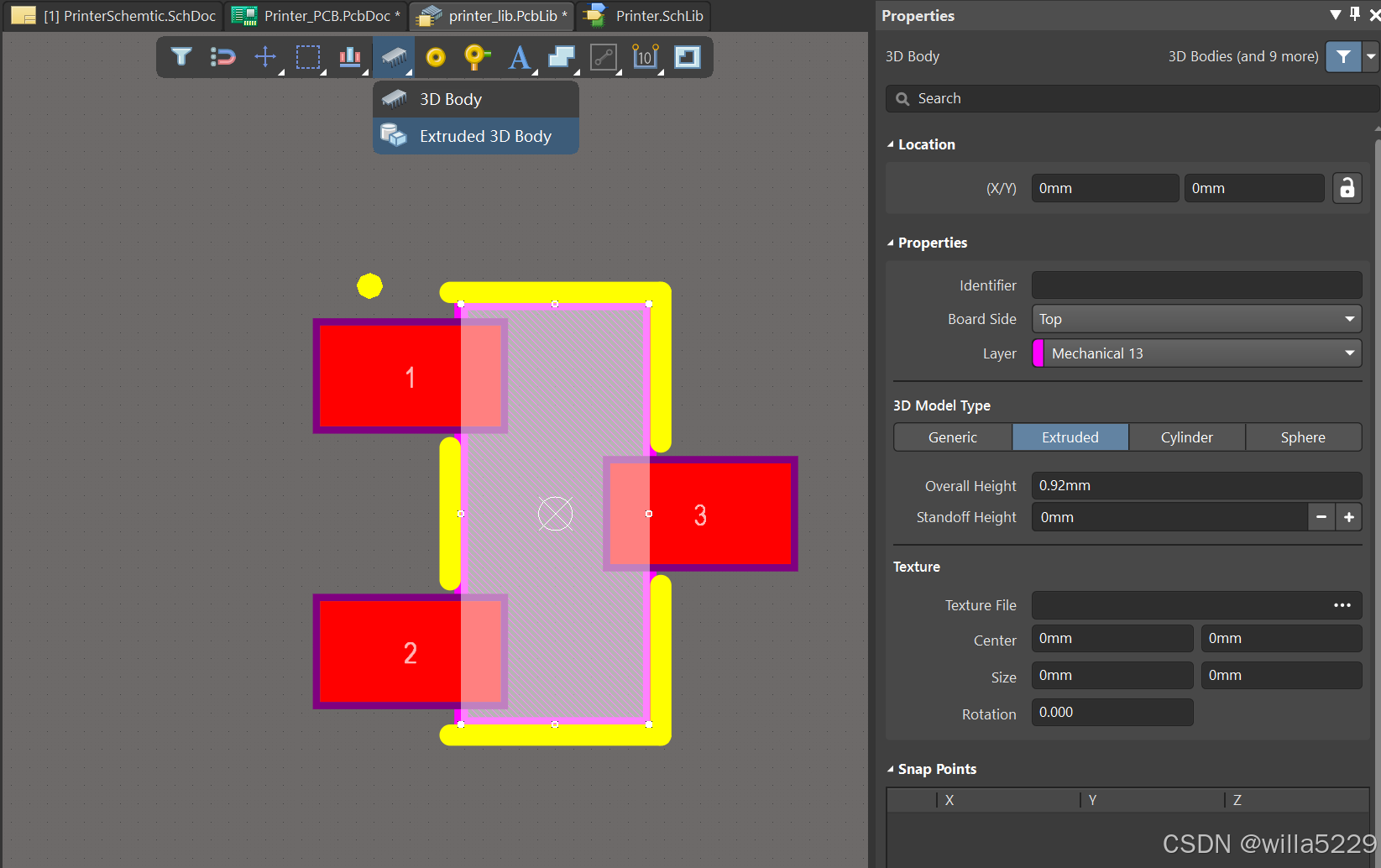

从嘉立创导出封装，只有 2D 的。导入后需要简单再绘制下元件的外形和设置高度，就可以啦。

这样的 3D 出来后不是很美观，但是也够用了。

四、 封装资源

找一些库资源导入，如附件

五、 将 prjscr 导入 AD

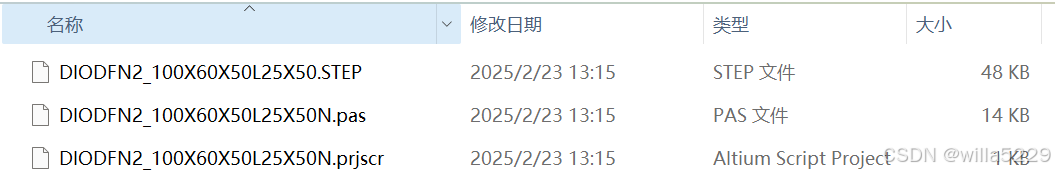

从 Footprint Expert 导出封装后，打开文件包含三个，我们需要将 prjscr 导入 AD

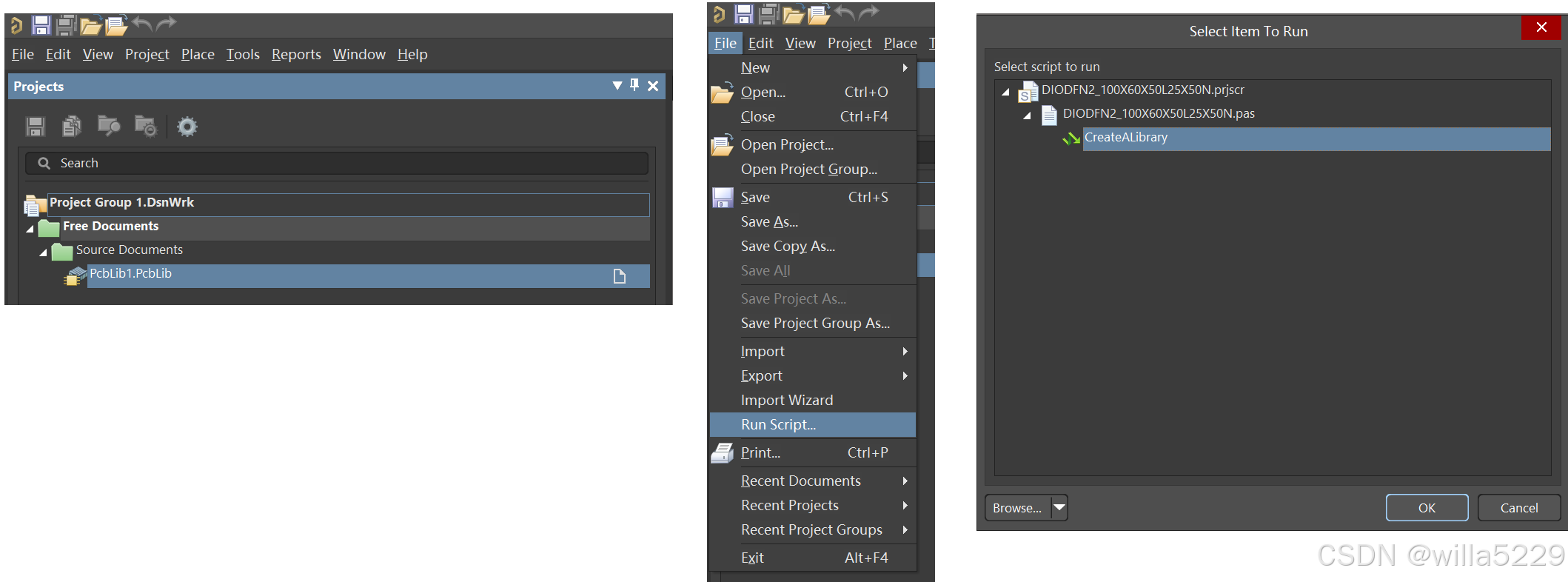

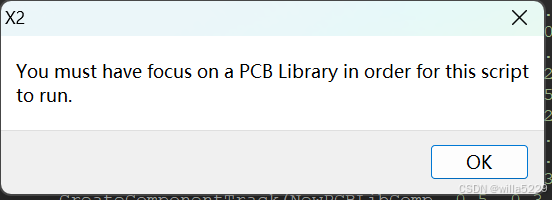

我将 prjscr 直接拖入 AD 中，直接运行会出现报错，必须要在 PCB 封装库中运行才行。所以应该需要打开 / 新建 Pcblib，选中，
File -> Run Script -> Browse -> 打开 prjscr 文件 -> createAlibrary -> OK
这样就可以了

---

总结

总结，一步步绘制封装肯定对制造工艺和一些标准会有更深的理解。当我们将绘制的流程走过一遍后，方便日后对复杂、非标准的封装的绘制。然后也要利用好网络的资源，时间也很宝贵，我们的都是站在巨人的肩膀上，才能看的更远，后面的 pcb layout 才是重头戏，有更多的工作要做。
