DAC0832的介绍
DAC0832与51单片机使用实例
实例proteus仿真
实例代码

1.DAC0832的介绍：

主要特性：(1) 分辨率:8位

(2) 电流稳定时间1us

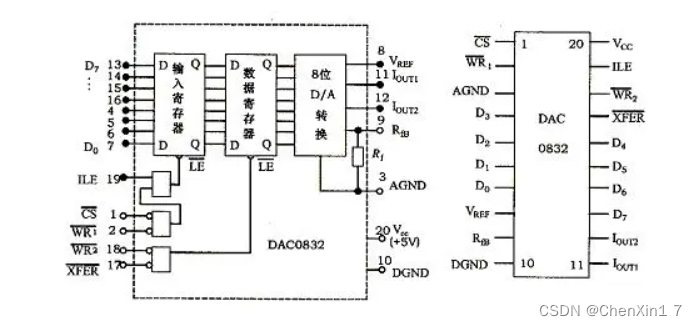

芯片引脚：

$\tiny \overline{CS}$ : 片选

ILE：输入寄存器允许，高电平有效

$\tiny \overline{WR}1$ ：写信号,当 $\tiny \overline{CS}$ , $\tiny \overline{WR}1$ ,ILE同时有效时，D0~D7 >>> 输入寄存器

$\tiny \overline{XFER}$ : 传送控制

Rfb：反馈电阻

Vref: 基准电压

2.DAC0832与51单片机使用实例

实例分析：片选连接到P27 所以DAC0832的端口地址为 0x7FFF;(P27为0，其它P20~P26,P00~P07为1），通过给端口地址不同的值，控制U0输出不同的电压值，通过51单片机自带的定时器达到周期性的电压输出；

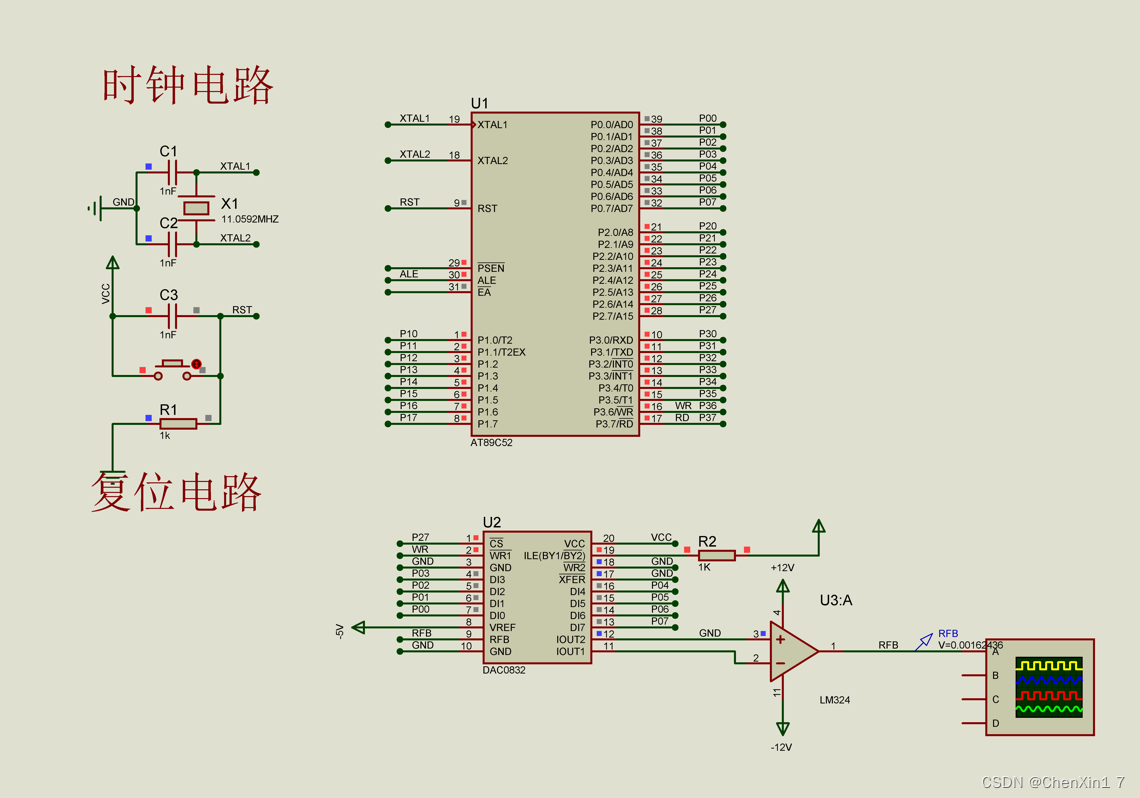

3.实例proteus仿真:

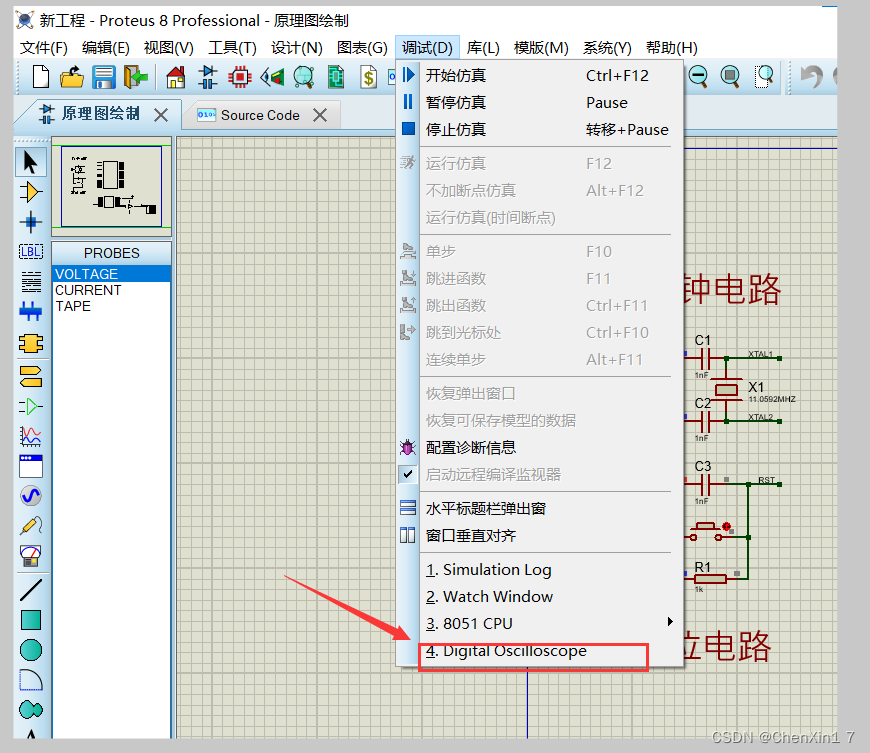

仿真中遇到困难：(1)LM324有些型号不能进行仿真

(2)示波器关闭之后不知道打开

解决方法：(1)使用SPICE Library 为“NATOA”的LM324

(2)

仿真运行时点击解决；

4.实例代码

#include "reg51.h"
#include <absacc.h>

void T1_50ms_Init(void);
unsigned char N50ms=0,N=0; //N50ms多少个50ms， N多少个0.5s 范围(0-4)

void main()
{
	T1_50ms_Init();
	while(1)
	{
		;//等待中断函数执行
	}
}

//定时器1 50ms定时初始化
void T1_50ms_Init(void)//晶振12MHZ
{
	TMOD = 0x10;//方式选择定时器1 16位定时器
	TH1  = 0x3C; //65536-50000 = 15536  转化为16进制 3CB0
	TL1  = 0xB0;
	EA   = 1;  //开启总中断
	ET1  = 1;//开启定时器1中断
	TR1  = 1;//开启定时器1计数
}
//定时器1 中断函数
void T1_50ms(void) interrupt 3
{
	N50ms++;
	if(N50ms==10)//0.5s
	{
		N++;
		N50ms = 0;
		if(N==1)
		{
			XBYTE[0x7fff]=0x66;//输出2V  102/256 * 5V = 2V
		}
		else
		{
			XBYTE[0x7fff]=0x00;//输出0V   0/256 * 5V = 2V
			if(N==4)//2s到 一个周期结束 N清零
			{
				N=0;
			}
		}
	}
}

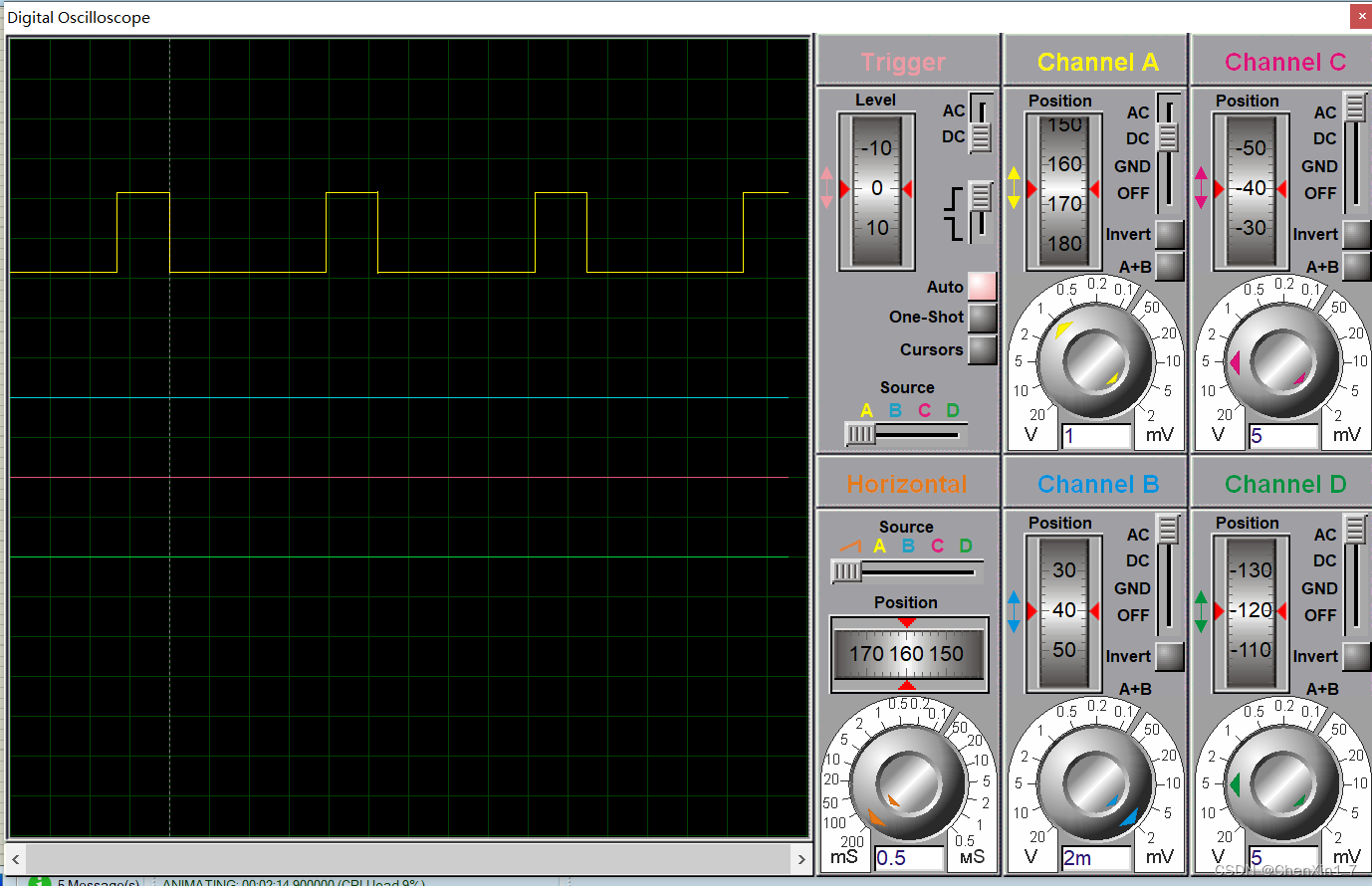

运行结果：
