Rhino griddle有限元模型导入ANSYS APDL

最新推荐文章于 2025-03-10 14:47:51 发布
最新推荐文章于 2025-03-10 14:47:51 发布
阅读量3.4k 收藏 12
点赞数 6
文章标签： 交互
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/cxk2020/article/details/132755219
版权
本文介绍了如何使用犀牛软件将文件转换为ANSYS/ABAQUS所需的格式，包括导出.ADB/INP文件、在ANSYSWorkbench中操作、以及通过APDL读取导入导出的文件。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

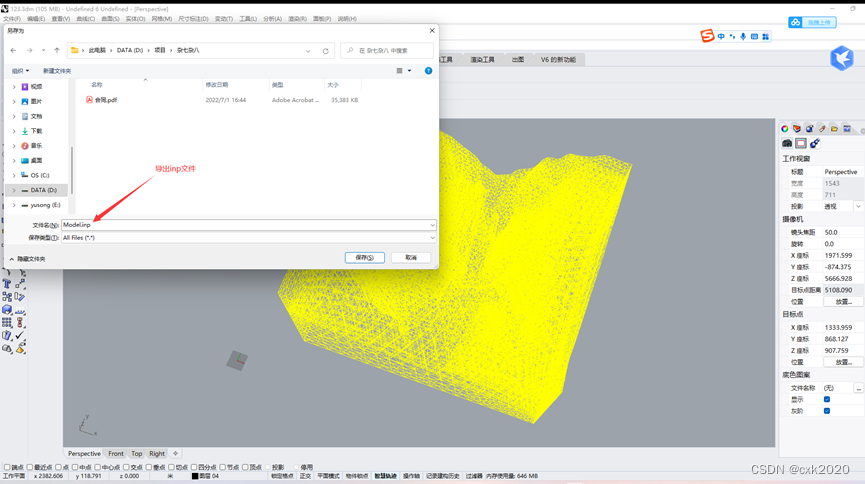

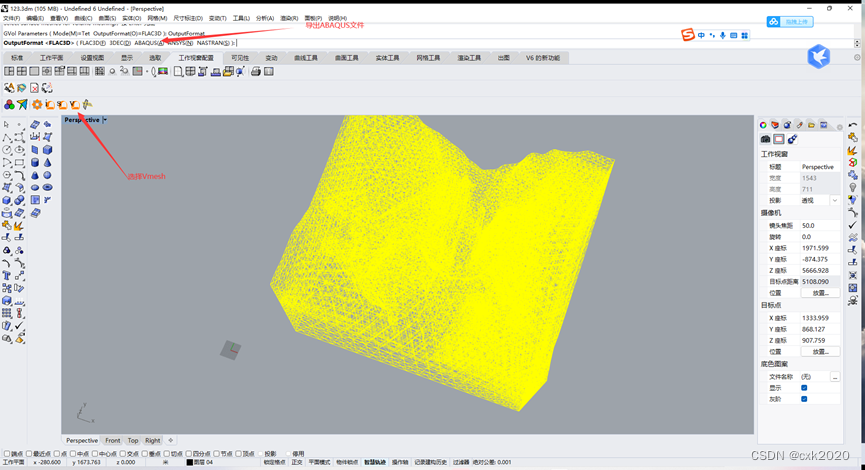

1、犀牛导出格式选择ANSYS/ABAQUS文件，文件格式为.adb/.inp

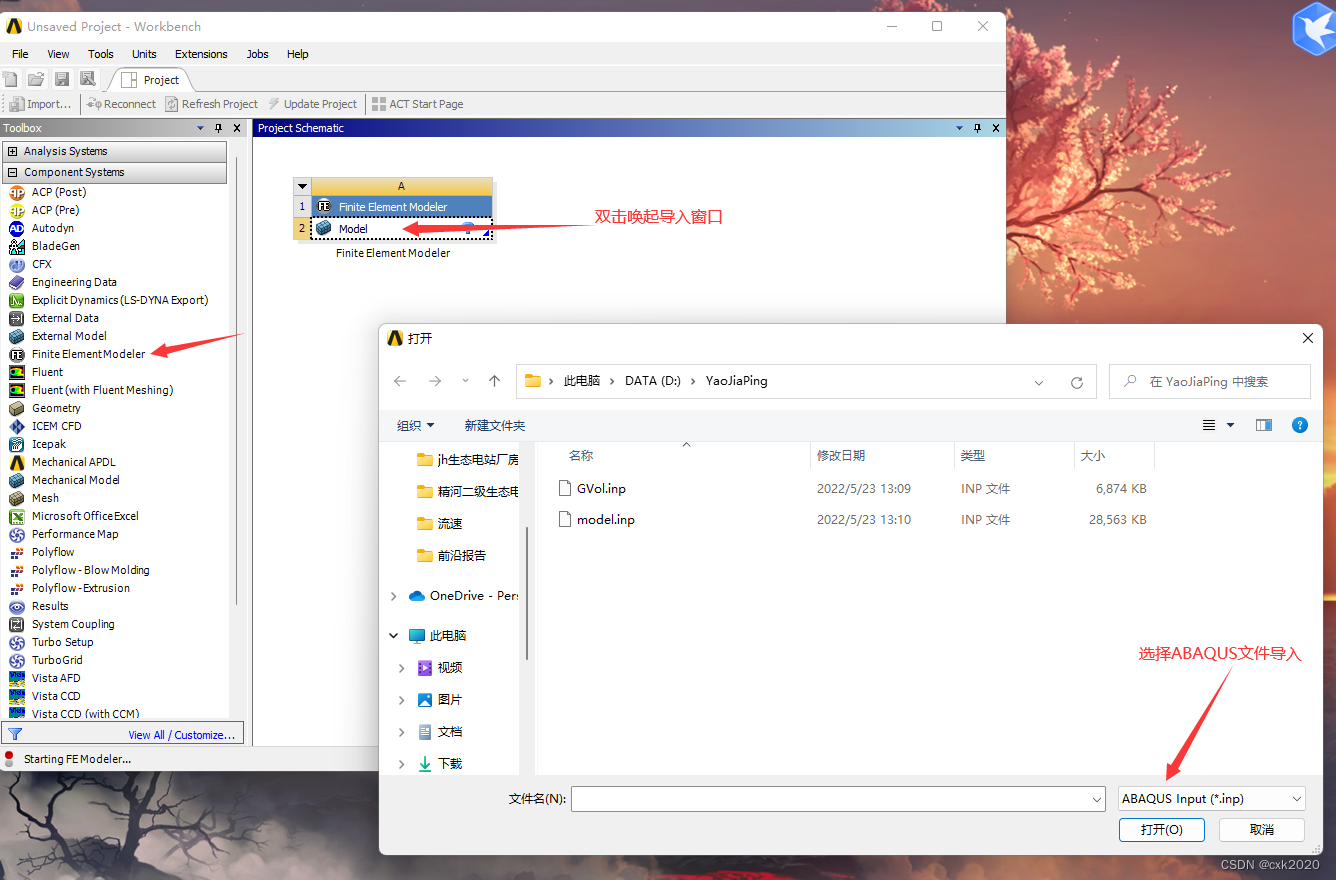

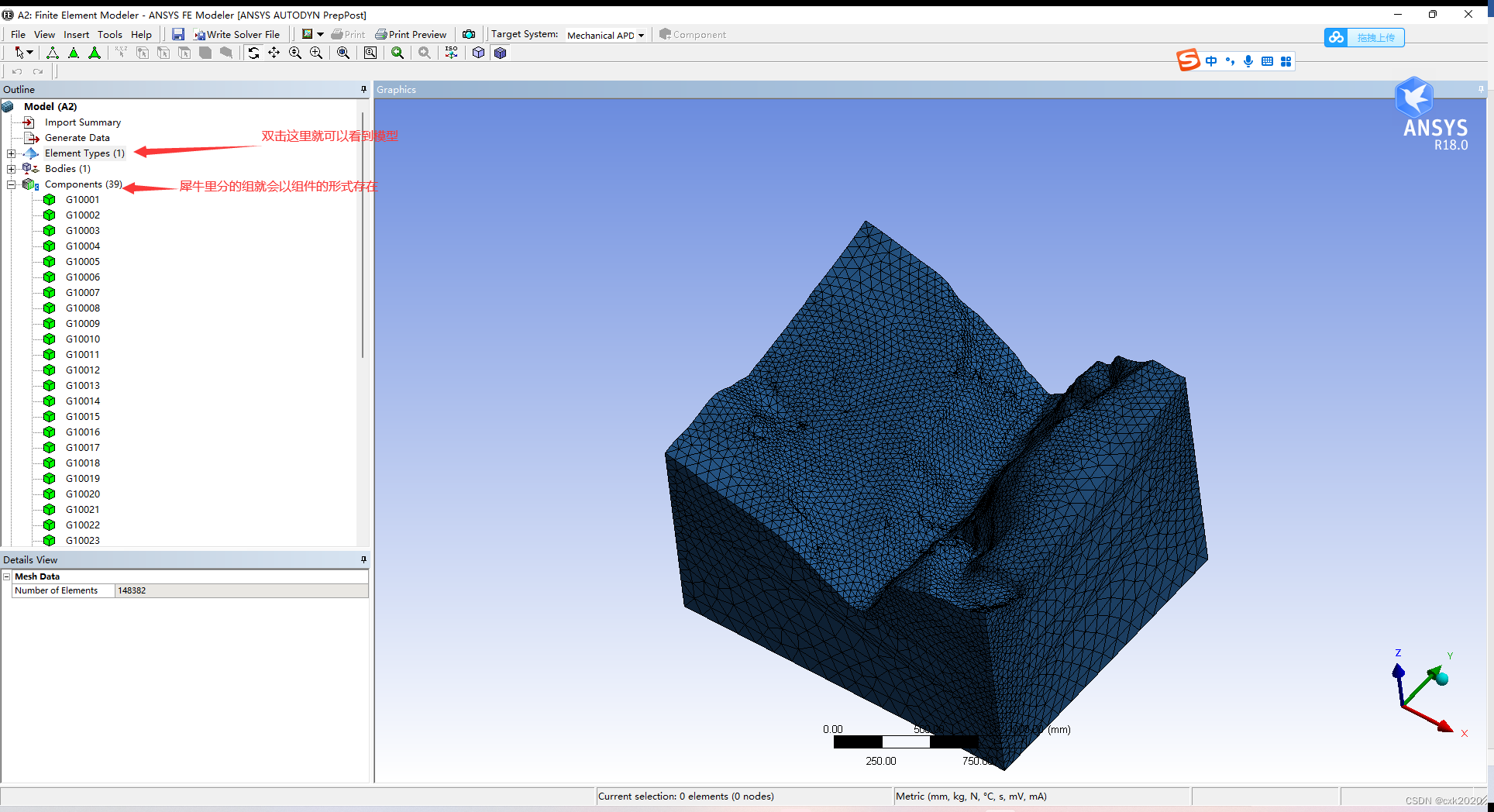

2、打开ANSYS workbench，选择Finite ElementModeler

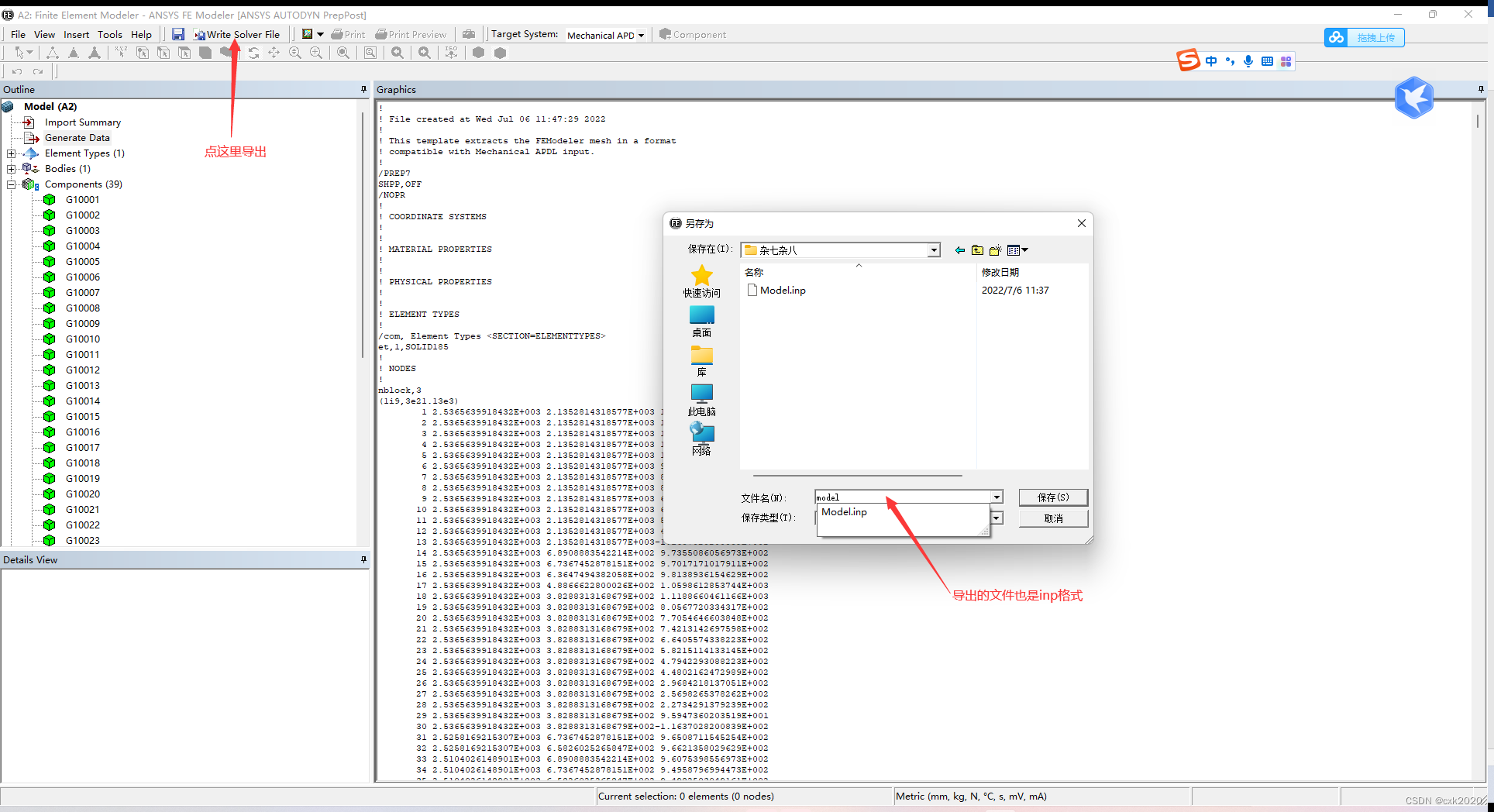

3、点击Write solve file，导出一个新的.inp文件（注：犀牛导出的.inp文件无法直接导入ANSYS）

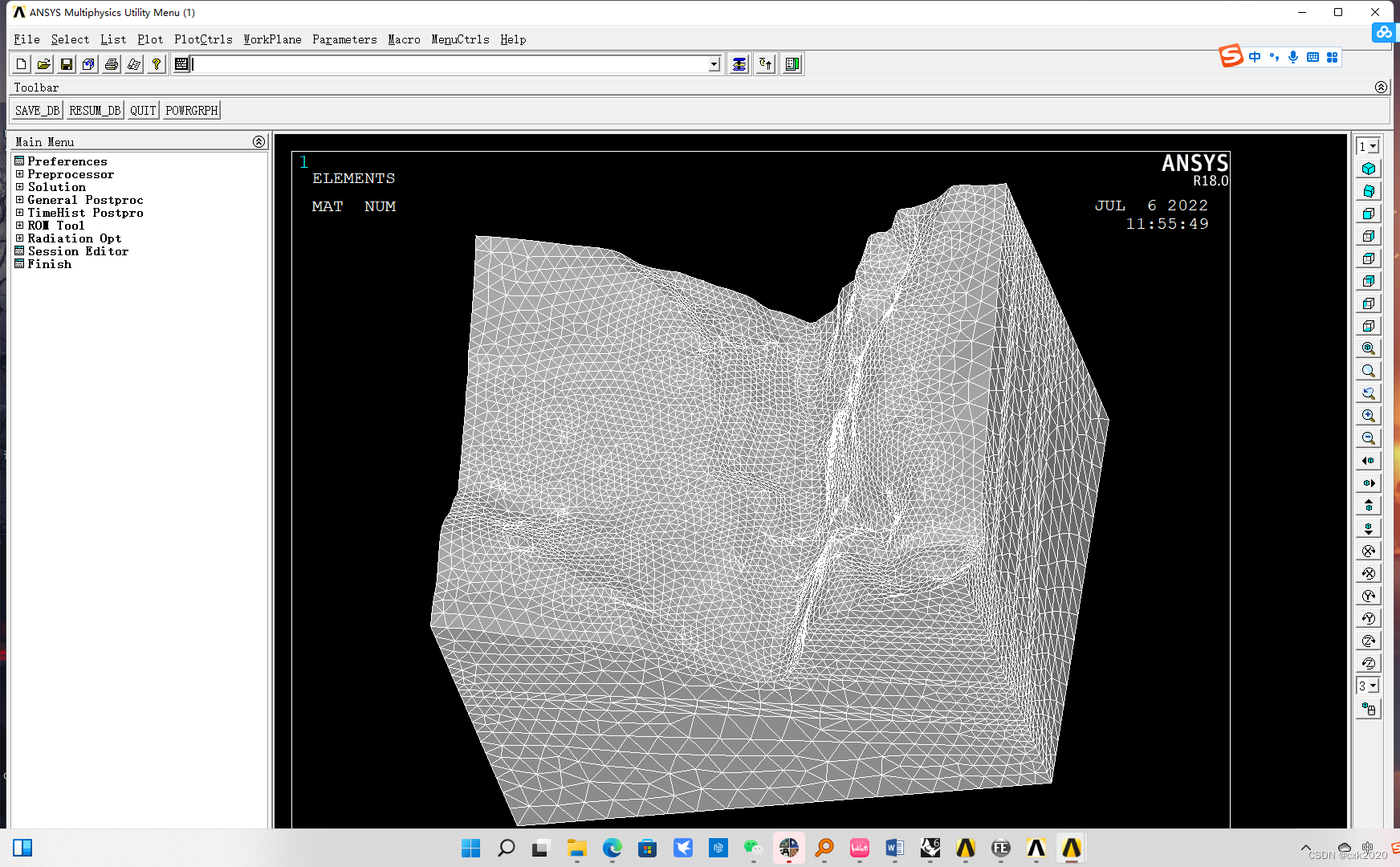

4、打开ANSYS APDL，File-read input from….，读取导出的.inp文件，完成。
