WLAN射频性能计算模型

1.9G中心频率和WLAN标准中802.11g所使用的2.4G~2.5G频率为例，信号在自由空间中传播时的衰减大致如下：

1.3.1        WLAN射频覆盖经验公式

PathLoss(dB) = 46 +10* n*Log D（m）

其中，D为传播路径，n为衰减因子。针对不同的无线环境，衰减因子n的取值有所不同。在自由空间中，路径衰减与距离的平方成正比，则衰减因子为2。在建筑物内，距离对路径损耗的影响将明显大于自由空间。一般来说，对于全开放环境下n的取值为2.0～2.5；对于半开放环境下n的取值为2.5～3.0；对于较封闭环境下n的取值为3.0～3.5。

以室内50m距离计算，n取值为3，则衰减情况为：PL=46+10*3*log50=97dB，以天线输出口功率20dBm计算，则经过室内50m衰减后，信号强度为：20dBm-97dB= -77dBm。

1.3.2        WLAN射频信号接收电平估计公式

Pr[dB]=Pt[dB]+Gt[dB]-Pl[dB]+Gr[dB]

其中：Pr[dB]为最小接收电平，即为AP在不同传输速率下的接收灵敏度；

Pt[dB]为终端/AP最大发射功率；

Gt[dB]为终端/AP发射天线增益；

Gr[dB]为AP/终端接收天线增益；

Pl[dB]为路径损耗；

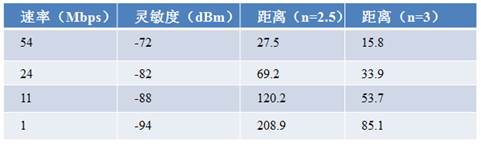

因为AP的发射功率一般大于网卡，因此主要瓶颈在网卡到AP方向的传输，即网卡发的报文AP是否能收到。假设天线发射和接收增益为零，网卡在天线口的发射功率为10dBm。按照一般WLAN设备的接收灵敏度计算，理论上室内传播最大距离如表1所示：
