这个软件画架构图真爽

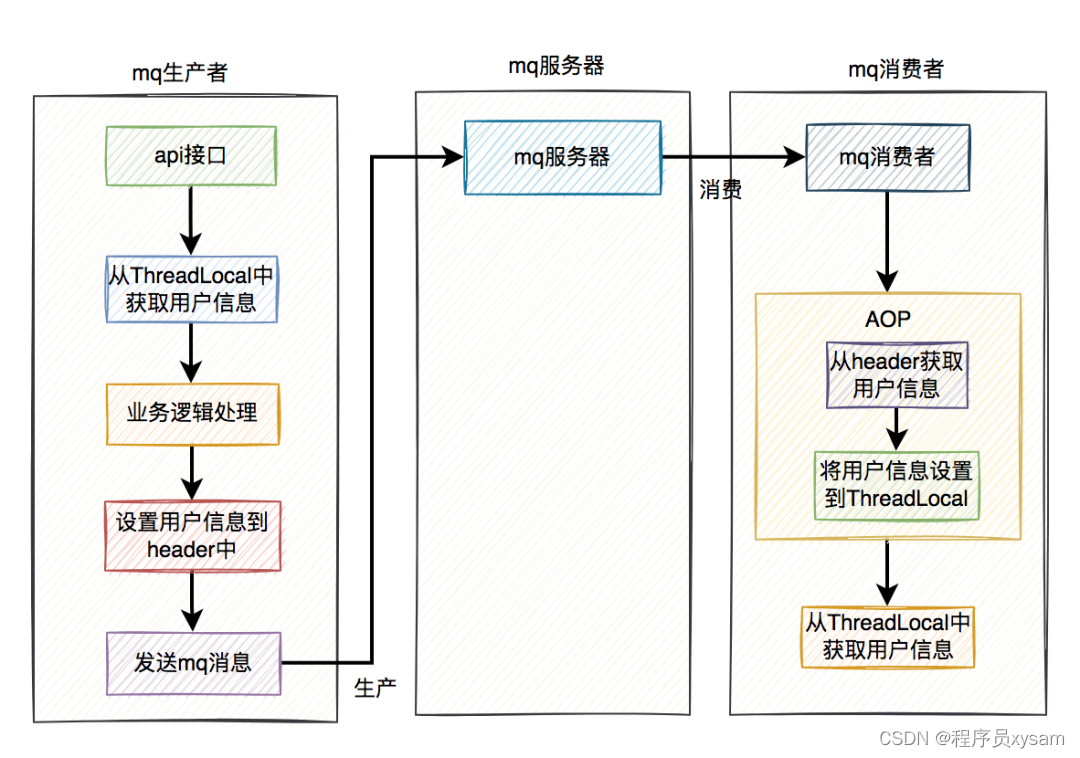

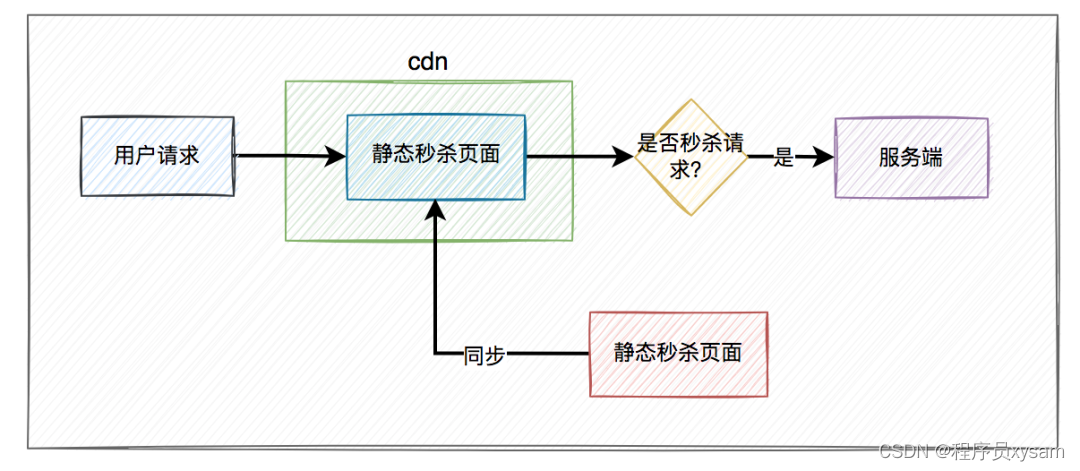

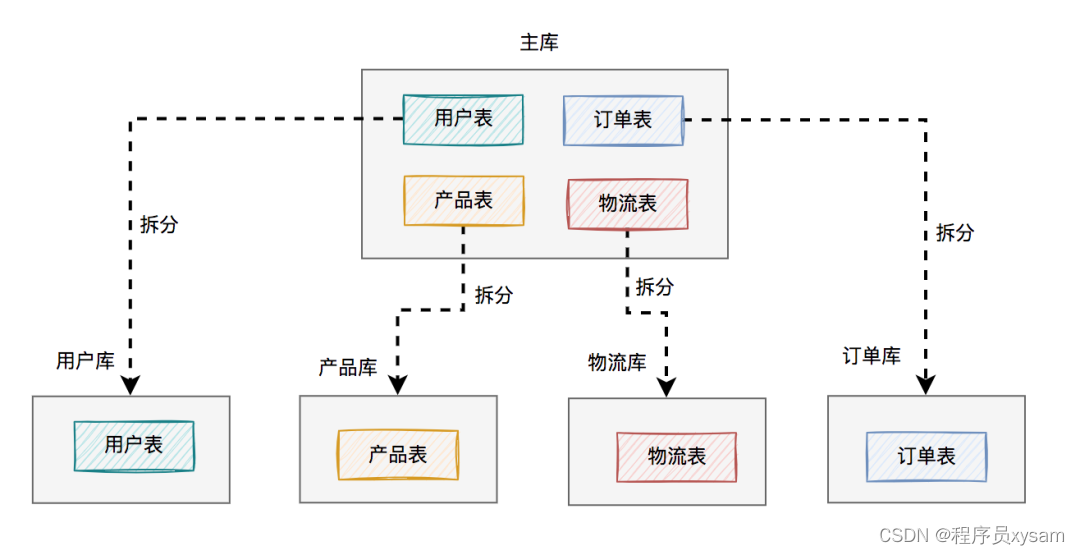

有粉丝想学画架构图，却苦于找不到合适的画图的工具。如果有条件还是买visio，Web应用processOn也不错，不过今天推荐另一个免费的工具draw.io。先上几张图让大家看看效果：

说实话，问我的人太多了，我真的没法一个个回复。同时问我的人多，也恰恰说明了这个工具的优秀。

今天特地写一篇介绍画图工具的文章，给有需要的朋友一个参考。

1. 用什么画的图？

对于画流程图的工具，之前大家用得比较多的可能是：visio和process on了。

visio是微软的一款画图软件，需要在电脑上安装，正版软件是付费的，但网上也可以搜到很多破解版。它是我用过的最早的画流程图工具了，后面使用mac电脑办公之后，就没有用过它了，之前觉得它跨电脑办公有点不方便。

process on是一款免费在线画图工具，功能非常强大。除了常规的各种流程图之外，对于思维导图支持也非常友好。但有个缺点是只能免费保存最近9张图，想保留更多的图，需要付费升级。

前面的两款画图工具，说到底还是收费的，对于喜欢白嫖的我们来说，有点无法接受。那么，有没有一款免费、在线、功能强大的画流程图的工具呢？

答：有，可以使用：diagrams。

没错，我文章中的图都是用diagrams画出来的，也可以叫它：draw.io，它已经成为了我画图首选工具。

这款画图工具的官网地址是：https://app.diagrams.net/，它的前身是：https://draw.io/。这两个url都能访问。

同时它也提供了离线版的画图软件，大家可以自己下载diagrams的安装软件，不过有个坏处是它是收费的。

所以，我用的最多的还是在线版的。

2. 如何进入画图界面？

从上面已经知道，我的文章都是用diagrams画流程图的。

但如何进入diagrams的画图界面呢？

在浏览器上输入diagrams的官网地址，我平时喜欢输入：https://draw.io/，因为它比较好记。

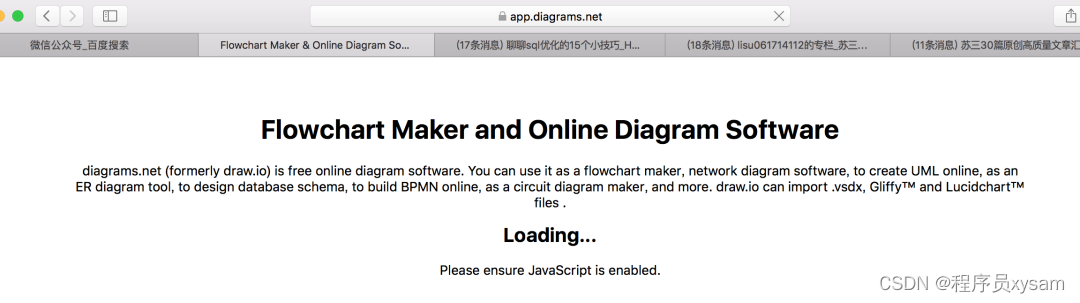

第一次访问的时候有点慢，因为它要初始化一些东西。

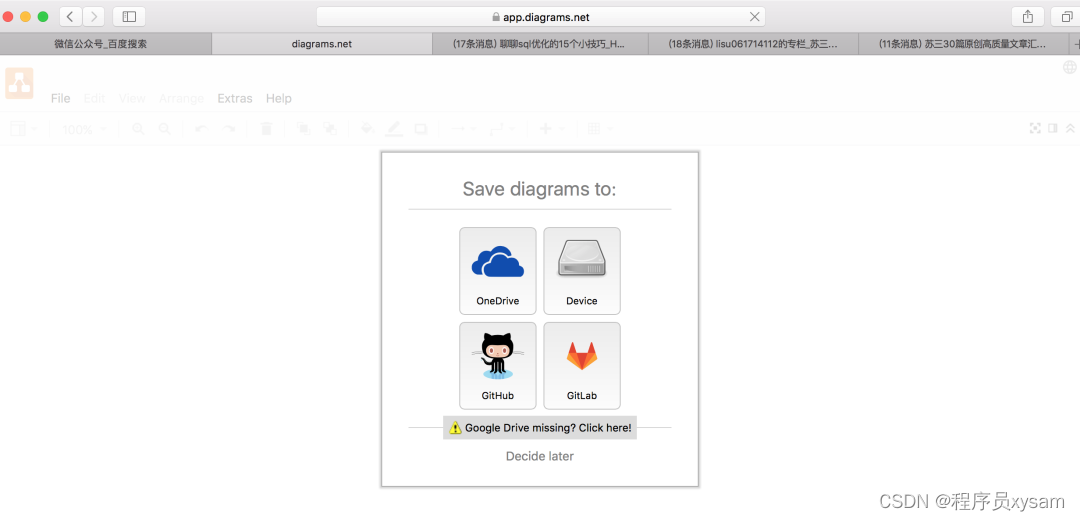

接下来，会弹出一个窗口，让我们选择画的图，需要保存到哪里。

它主要支持四种：

1. OneDrive：即云

2. Device：即设备

3. Github

4. Gitlab

我目前为了图方便，用的最多的是Device，它可以把画的图保存到本地电脑，也可以从本地电脑导入已有的图。

其实如果可以的话，把图保存到Github，也是个不错的选择。

接下来，会弹出一个窗口，让你选择是Create New Diagram（创建新流程图），还是选择Open Existing Diagram（打开已有的流程图）。

我们第一次进来，当然是选择创建新流程图了。

然后，进入了画流程图的主界面：

3 画图界面的组成部分

diagrams的工作界面主要是由以下几个部分组成：

此外，在这里顺便说一句，如果你想修改流程图名称的话，可以双击左上角的：Untitled Diagram.drawio这几个字，会弹出如下窗口：

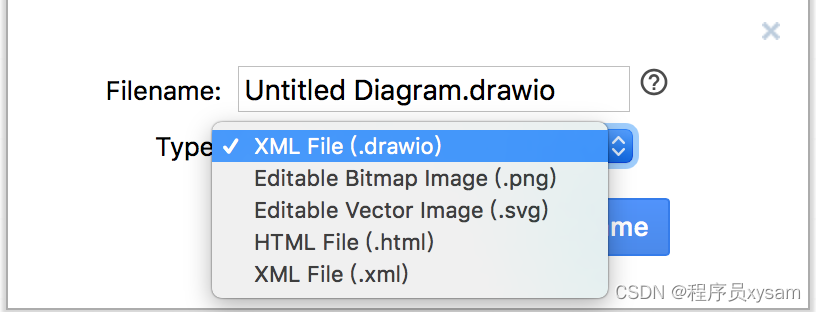

在这个窗口中可以修改流程图的名称和文件类型，默认是.drawio格式的。

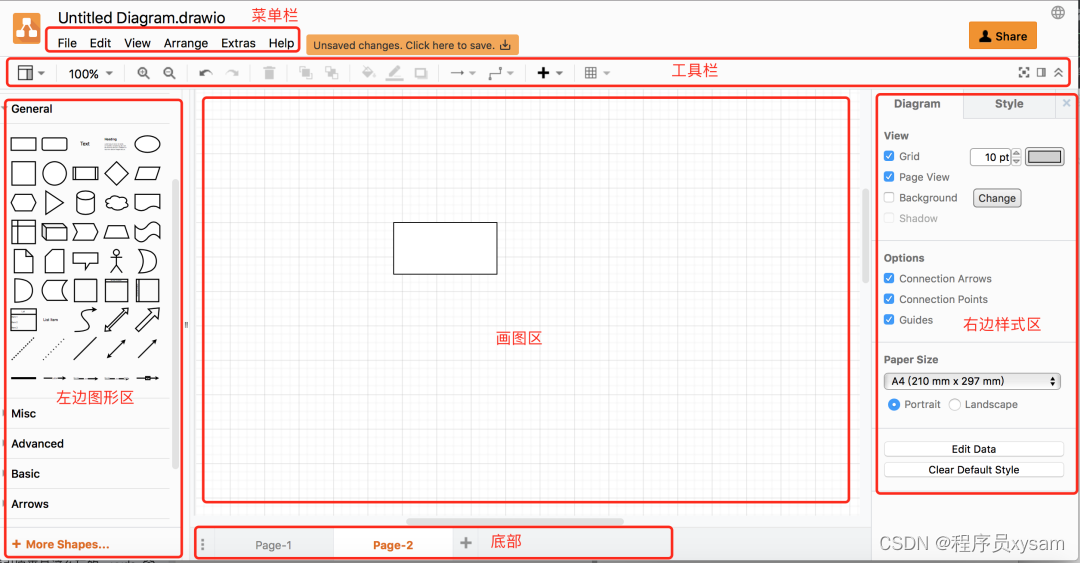

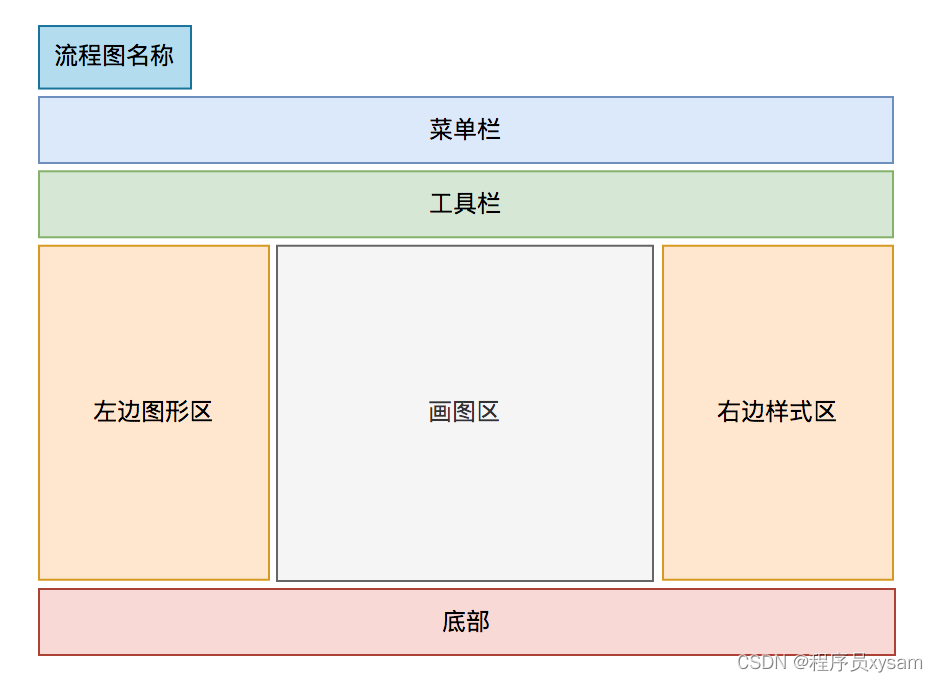

下面用一张图总结一下，diagrams的工作界面主要组成部分：

3.1 菜单栏

• File菜单：包含了一系列的文件操作，包括：新建、打开文件、打开最近的文件、保存文件、另存为文件、分享文件、重命名、拷贝文件、导入、导出、打印、关闭等。

• Edit菜单：包含了一系列工作区的操作，包括：回退、撤回、剪切、复制、粘贴、删除、查找、替换、编辑、编辑属性、选择、全选等。

• View菜单：包含了一系列的视图操作，包括：恢复默认布局、大纲视图、图层、标签、网格、滚动条、全屏等。

• Arrange菜单：包含了一系列图形排列操作，包含：在前面、在后面、插入图形、对齐等。

• Extras菜单：包含了一系列额外的操作，包含：主题、展开、收缩、插件、编辑画图区、配置等。

• Help菜单：主要包含一系列全局的操作，包含：搜索、快捷键、关于等。

3.2 工具栏

工具栏中包含了一些常用的功能，比如：图片尺寸、放大、缩小、退回、撤销、删除、在前、在后、背景色、字体颜色、连接、阴影、添加表格、添加图形、全屏、展开、收缩等。

这些功能真的太实用了。

3.3 左边图形区

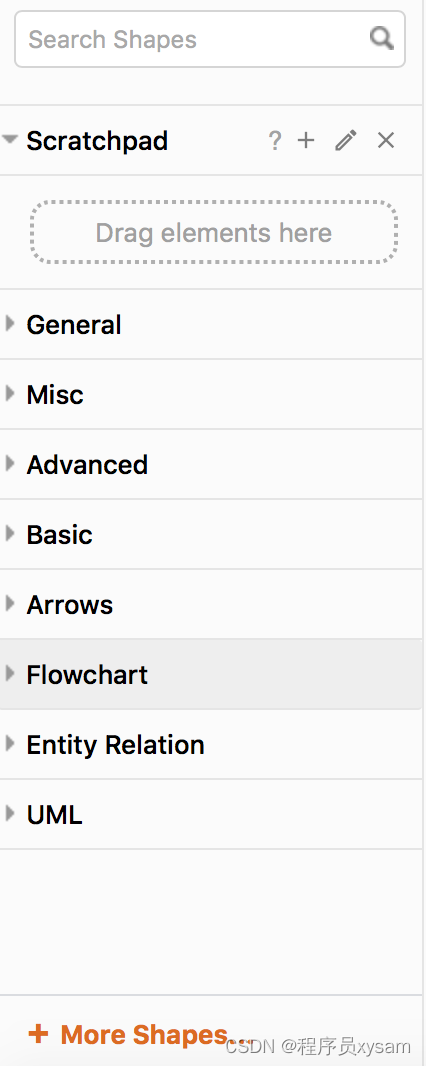

这个区域可以选择我们画图时，需要的图形，默认有这7类图形。

如果不满足要求，可以点击 More Shapes 按钮，选择更多类型。

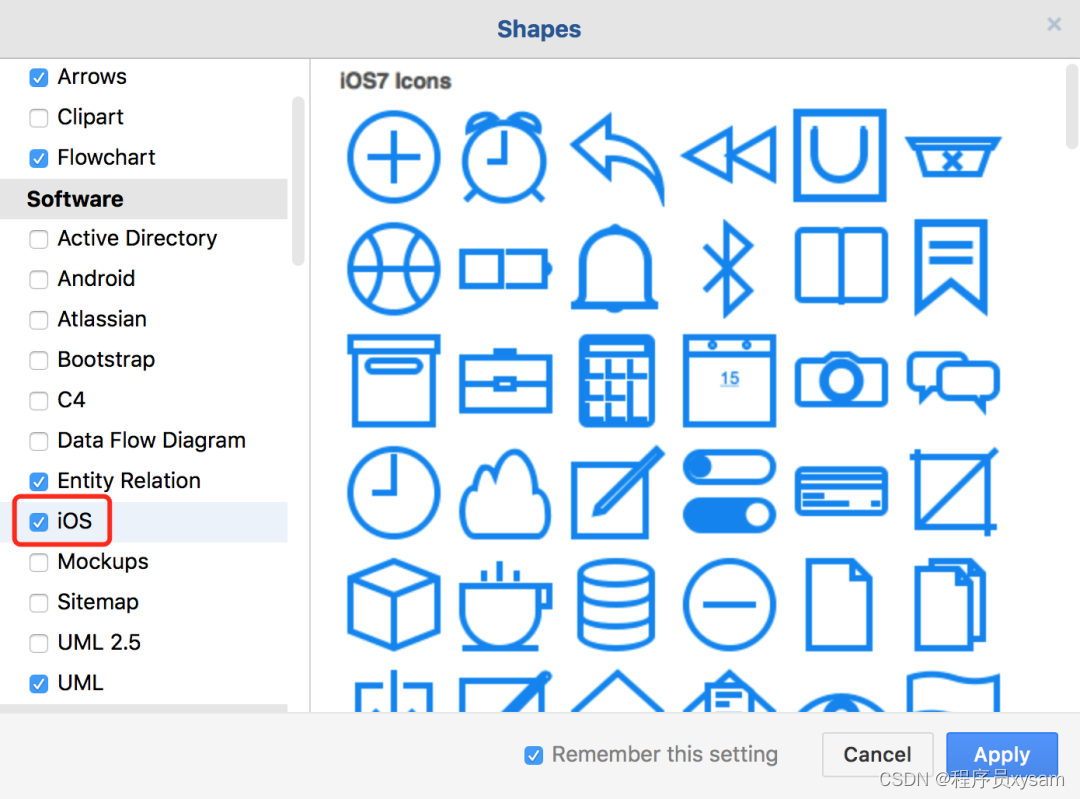

上图中我另外加了IOS类的图形。

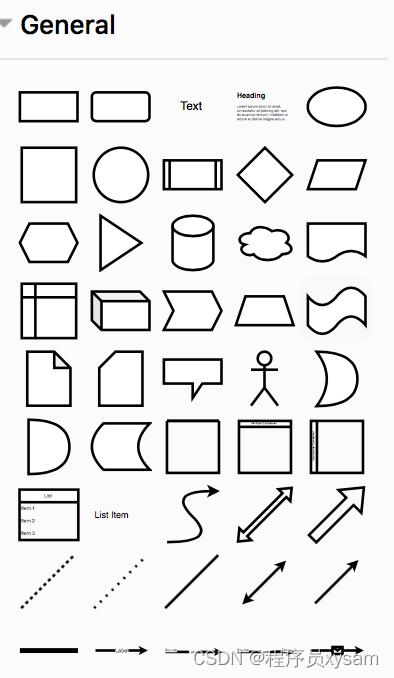

我个人喜欢使用General类的图形：

里面常用的图形都有，画一般的流程图是够用的。当然你也可以根据个人喜欢，选择更多的类型画图。

3.4 画图区

画图区是最重要的地方了，你的流程图是在这片区域完成的。

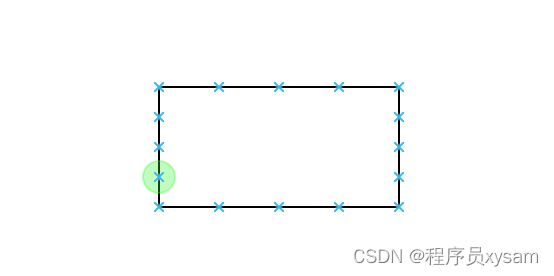

你可以在左边的图形区选择好图形之后，用鼠标拖到画图区。也可以直接在画图区复制已有的图形。

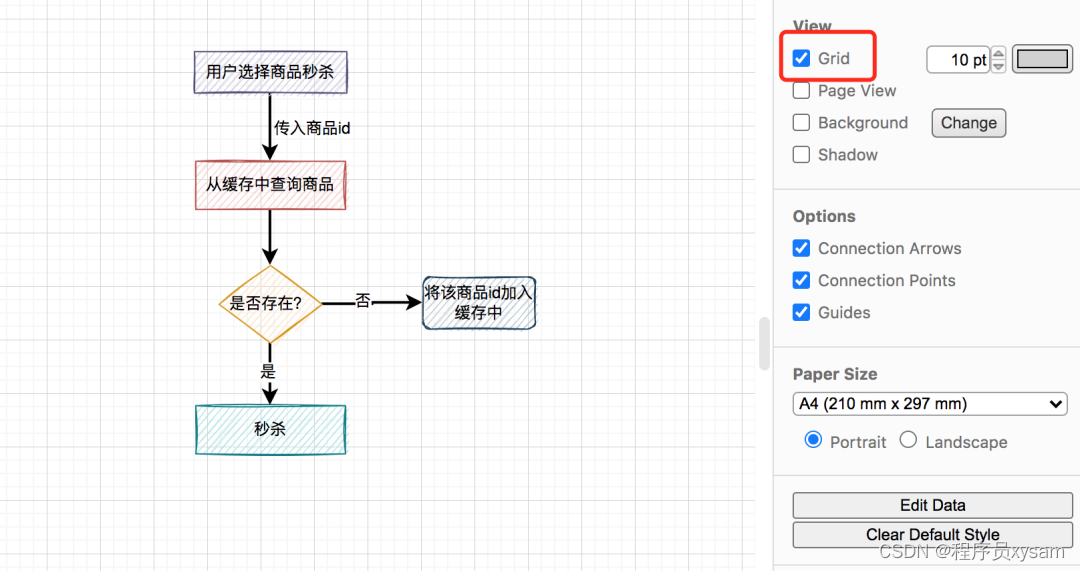

还可以加网格：

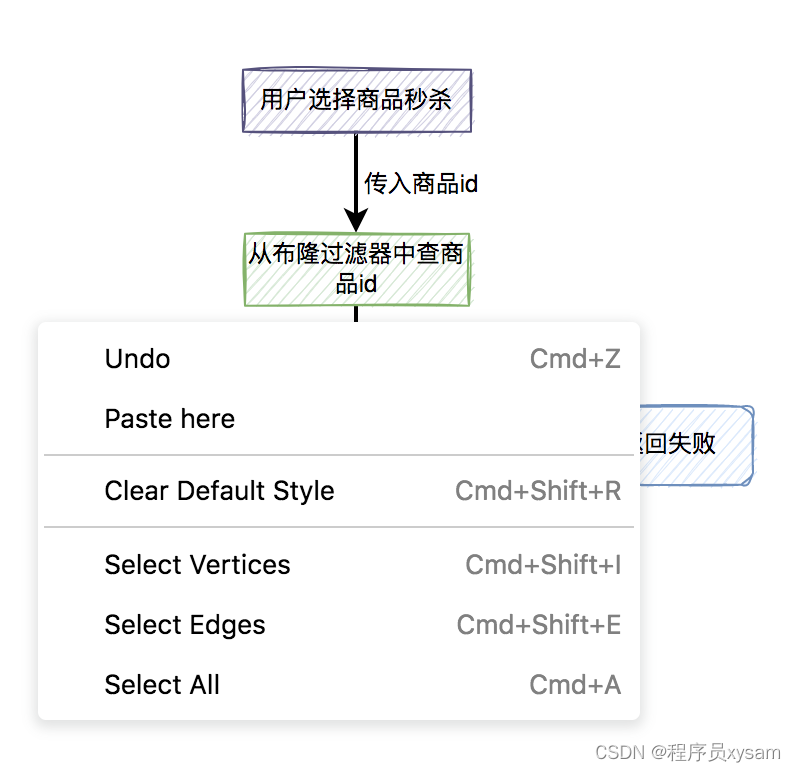

右键空白的地方，会出现一些操作选项：

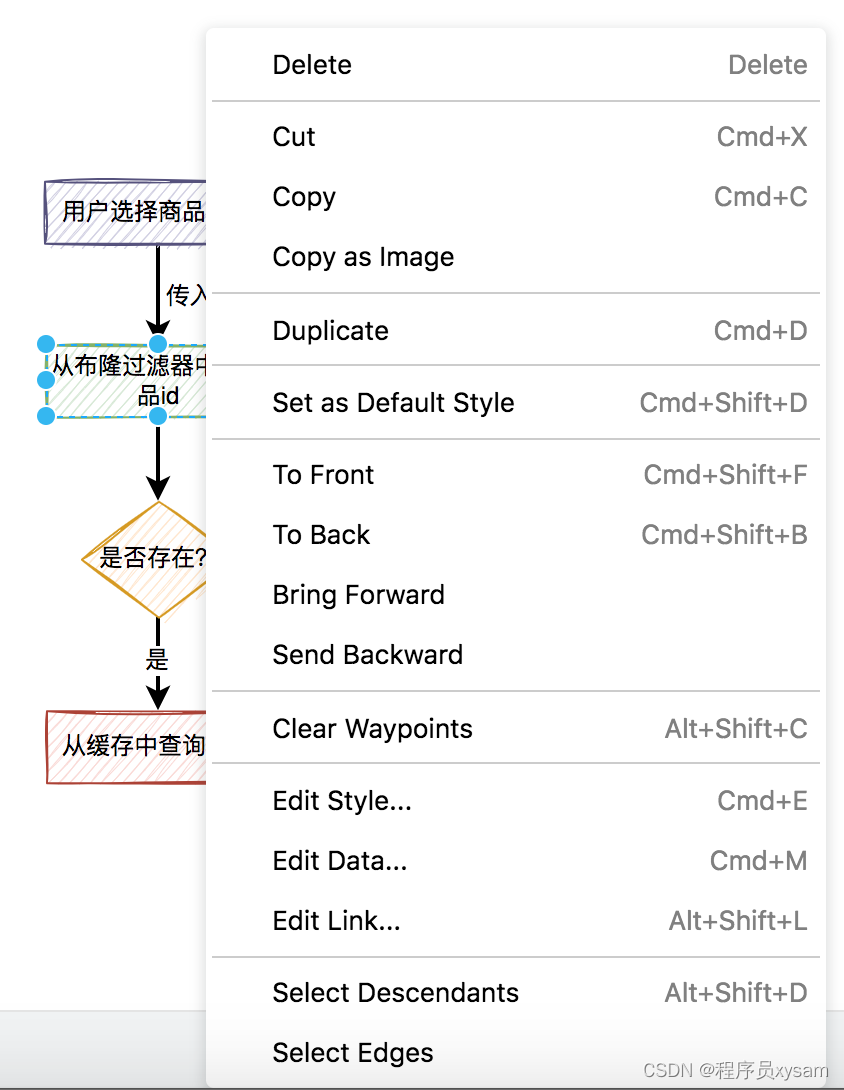

右键某个具体图形，会出现一些图形相关的选项：

3.5 右边样式区

右边样式区可以说是diagrams的灵魂。

选择的图形，在画图区默认是这样的：

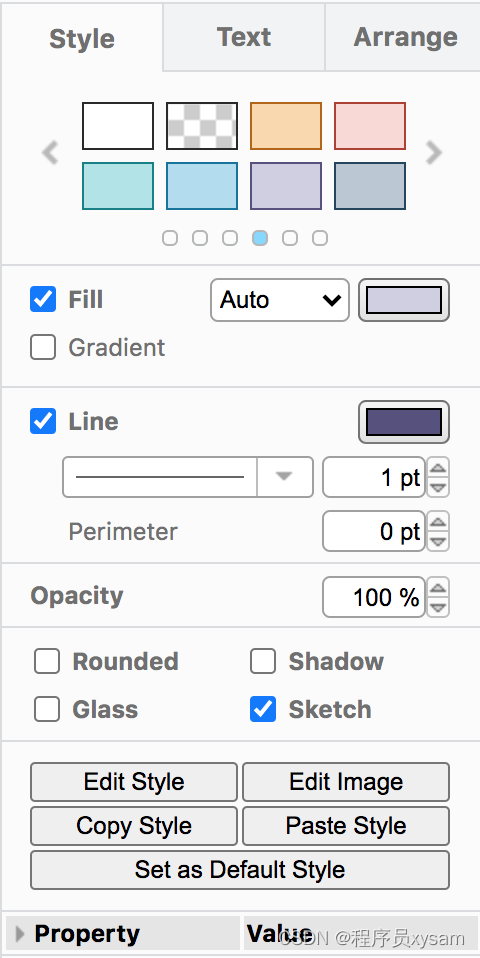

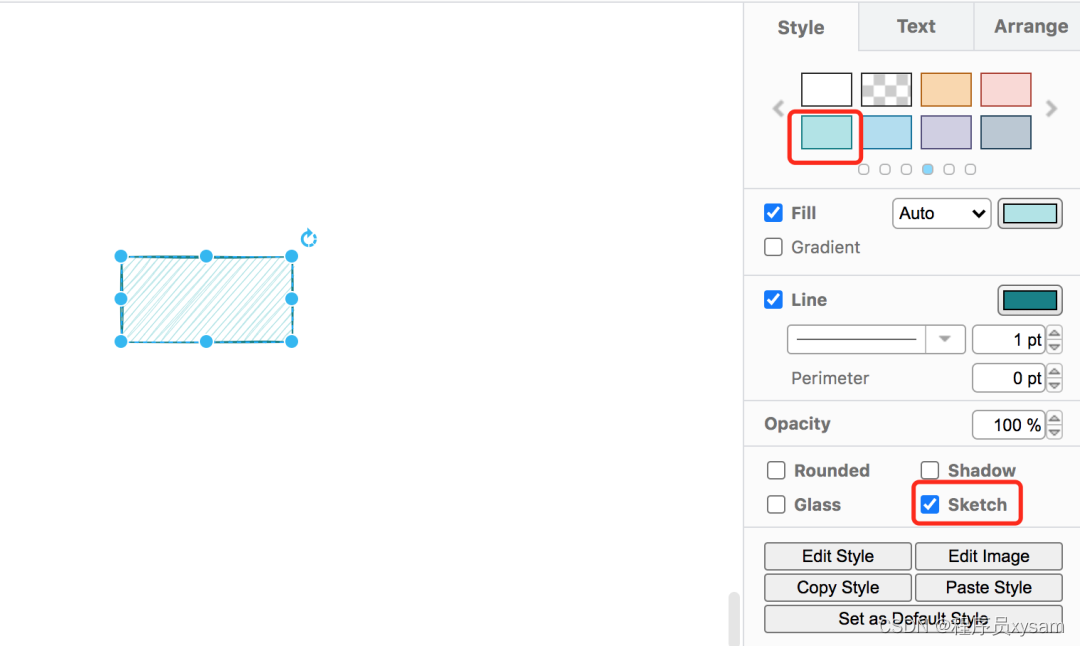

一眼看过去，显得非常单调。但如果在右边样式区，我加了一些样式之后，图形马上变得不一样了。

对于文本样式也有挺多功能可以设置的：

3.6 底部

底部主要展示的是每页的名称。

点击左侧三个点：

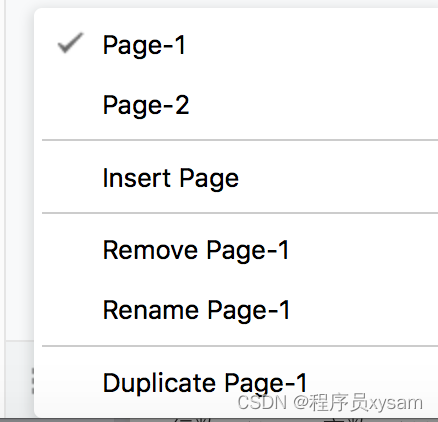

可以切换、插入、删除和重命名页面。

点击右侧的加号：

可以立刻新增页面。

我们每次画图需要在某个页面上操作。但如果你需要画的图很多，可以使用页进行归类，方面今后维护。不太建议，一页上画的图太多，不然画图时会非常卡。

总结

本文主要介绍了diagrams画图工具，它是一款免费的在线画图工具，也叫做draw.io。它的功能非常强大，包括：菜单栏、工具栏、左边图形区、画图区、右边样式区、底部等。

同时还介绍了如何进入画图区。

当然本文只是抛砖引玉，给大家介绍了diagrams的一小部分功能。它的强大之处，需要大家自己多动手摸索。

下面用一张图给大家展示一下，我是如何使用diagrams画图的：

好了，今天的内容先分享到这里，我们下期再见。
