16路模拟开关的控制设计

使用单片机最小系统，一个A/D，一个D/A或4个D/A，4路模拟采样及4路模拟量输出电路设计



系统设计说明书：
功能说明：
使用proteus进行仿真，于设计浏览器查看图纸二

仿真时用左下方矩阵键盘进行控制：
例如依次按键输入：A2然后按下ENTER即可启动ADC通道2的转换，结果会于LCD上显示
       按下DEL键即可对命令行进行清空
       依次按键输入：D03.6然后按下ENTER键即可进行DAC通道0的转换输出3.6V，结果可用电压表查看
       此命名第二位是通道号，后面是要输出的电压值

接口说明：
       ADC与CPU接口由地址线DCBA、RD和WR控制，启动ADC转换时：地址线D置高，CBA对应8通道地址，WR写允许
      非D和WR经或非门给ADC0808一个启动信号，开启转换，转换结束后进EOC脉冲触发CPU外部中断获取ADC结果
      于RD读允许控制OE输出，读取P1口结果

      DAC与CPU接口同为DCBA地址线和WR控制，启动DAC转换时：地址线D置低，控制多路开关芯片使能有效，地址线
      CBA对应多路开关8个通道地址线，WR写允许和D地址线经或非门给DAC0832一个启动信号，同时启动信号输出给
      74LS273和74LS138，同时P0口输出数据，使数据锁存，74LS138对应的译码通道取反后给LF398一个采样信号，在WR      写允许时采样，结束时保持。

      矩阵键盘由P1口和P3口共同控制，P3口有关的四个引脚实时循环置低其中一个，判断P1口有关四个引脚何时为低确定
      哪个按键被按下。

      LCD显示由P0口和P2口控制，P2口相关引脚做控制线，P0口为数据线，使用特定通信控制LCD显示。

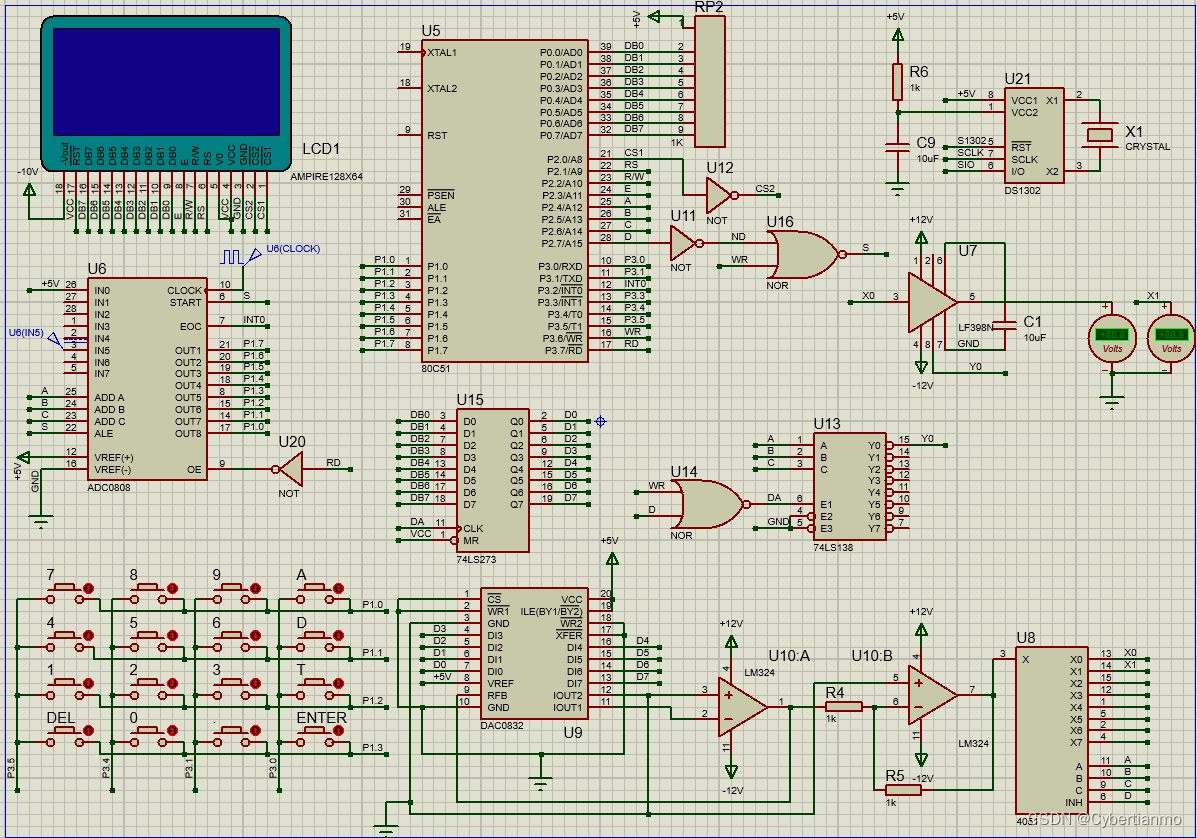

proteus原理图
