单片机ADC0808,DAC0832信号发生器

1. 设计内容和设计要求

1.1 设计内容

  利用AT89C52单片机、DAC0832、ADC0808设计信号发生器，能够产生固定幅值的方波、锯齿波、三角波及正弦波。要求能够调节信号的幅度及频率，并在波形切换过程中，能够给予相应的指示。其中幅值采用DAC0832进行调节，频率的设定部分采用ADC0808进行调节，并可以在不同的波形之间任意切换。

1.2设计要求

   （1）完成原理图设计、系统仿真

   （2）ADC0808和DAC0832自己查阅资料

2.所用器件列表

     器件列表如表1

	元件	参数	个数
1	电容	30pf	2
2	电容	10uf	1
3	发光二极管	红黄蓝绿	4
4	电阻	200	4
5	排阻	1k	1
6	电阻	10k	1
7	电阻	1k	2
8	AT89C52	\	1
9	ADC0808	\	1
10	DAC0832	\	1
11	放大器	\	1
12	电源	\	\
13	接地端	\	\
14	滑动变阻器	1k	2
15	示波器	\	1

                                                                       （表1）

3.系统工作原理及原理图

3.1系统工作原理

  利用8位D/A转换器DAC0832,可以将8位数字量转换成模拟量输出。数字量输入范围为0-255之间,对应的模拟量输出范围在VREF-～VREF+之间。根据这一特性,可以利用单片机的并行口输出的数字量,产生常用的波形。而调节输出波形只需调节VREF即可。调节信号频率，只需在单片机输出的两个数据之间加入一定的延时即可，通过调节输入ADC0808转换的模拟电压值，从而产生8位二进制数作为延时函数，即可输出波形的频率。

  波形切换可以利用4位DIP开关DSW1来选择波形，并通过4个LED来进行指示。

  以锯齿波为例，要产生0～5v的锯齿波，只要将DAC0832的VREF-接地，VREF+接5v,单片机并行口首先输出00H，再输入01H、02H，直到FFH，再输入00H，依次循环，这OUTPUT端所连接的示波器就可以看到0～5V之间变化的锯齿波。

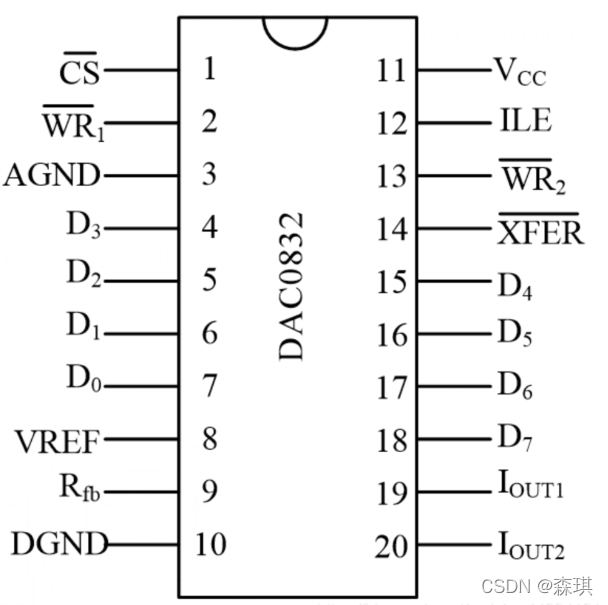

DAC0832引脚图如图1



图1 DAC0832引脚图

（1）D0～D7：8位数据输入线

（2）ILE：数据锁存允许控制输入线，高电平有效

（3）CS：片选信号，低电平有效

（4）WR1：数据锁存器写选通输入线

（5）XFER：数据传输控制信号输入线，低电平有效

（6）WR2：DAC寄存器选通输入线，负脉冲有效

（7）IOUT1：电流输出端1，一般IOUTI+IOUT2=常数

（8）IOUT2：电流输出端2

（9）RFB：反馈信号输入线，改变Rfb端外接电阻值可调整转换满量程精度

（10）Vcc：接电源

（11）DGND：接数字地，芯片数字信号接地点

（12）AGND：接模拟地，芯片模拟信号接地点

（13）VREF：参考电压输入端，可接正电压，也可接负电压，范围为-10V~+10V。

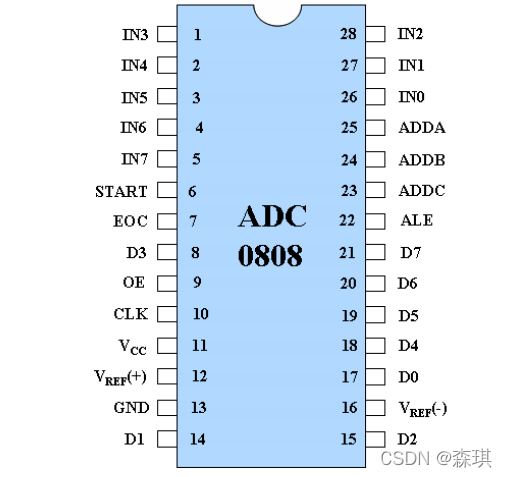

   ADC0809引脚图如图2

图2 ADC0808引脚图

各引脚功能如下：

（1）IN0-IN7：8 路模拟量输入通道。

（2）D7-D0：数据输出线，为三态缓冲输出形式，可以和单片机的数据线直接相连。

（3）ADDA、ADDB、ADDC：三位地址输入线，用于选通 8 路模拟输入中的一路，ADD为低位地址，ADDC 为高位地址。当 ADDC、ADDB、ADDA为000时，选通IN0通道；为001，选通IN1 通道；……为 111，选通 IN7 通道。

（4）ALE：地址锁存允许信号，输入高电平有效。

（5）START：A/D转换启动脉冲输入端，输入一个正脉冲（至少 100ns 宽）使其启动（脉冲上升沿使A/D转换器复位，下降沿启动 A/D 转换）。

（6）EOC：A/D 转换结束信号。启动转换后，系统自动设置 EOC=0（转换期间一直为低 电平），当A/D转换结束时，EOC=1（次端输出一个高电平）。该状态信号既可作为查询的状态标志，又可作为中断请求信号使用。

（7）OE：数据输出允许信号，输入高电平有效。当 A/D 转换结束时，此端输入一个高电平，才能打开输出三态门，输出数字量。

（8）CLK：时钟脉冲输入端。ADC0808/ADC0809 的内部没有时钟电路，所需时钟信号由外界提供，通常使用频率为 500kHz 的时钟信号。

（9）Vref（+）、Vref（-）：基准电压，用来与输入的模拟信号进行比较，作为逐次逼近的基准，其典型值为+5V（Vref（+）=+5V，Vref（-）=0V）。

3.2系统原理图

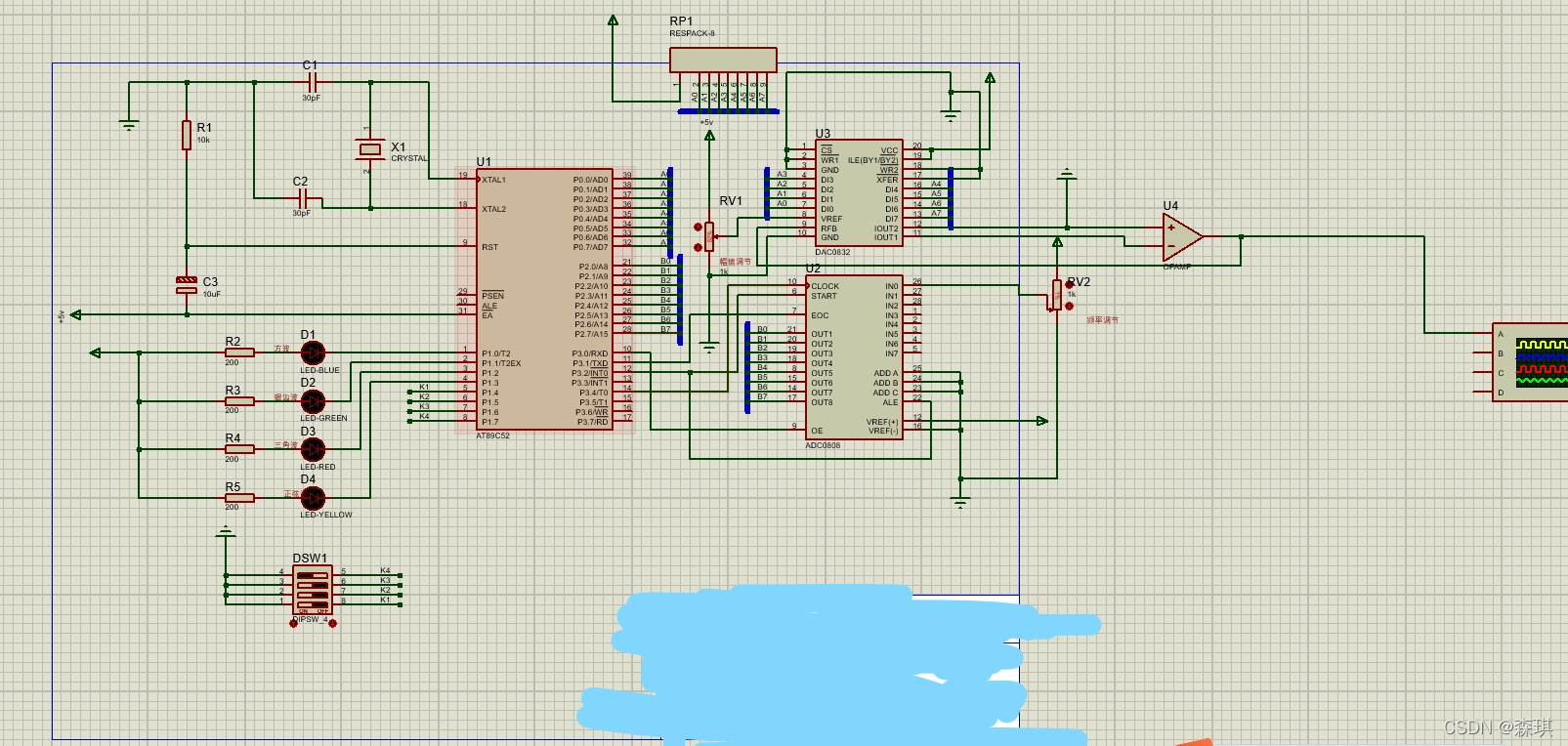

  原理图如图3

                                                         图 3 系统原理图

4.程序流程图及程序清单

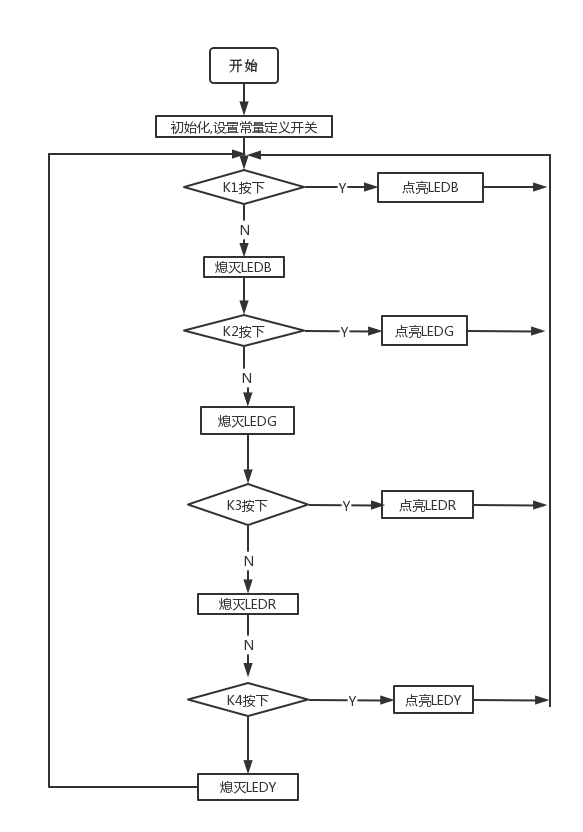

  程序流程图如图4

                                                       图 4 流程图

#include <reg52.h>
#include <intrins.h>
sbit OE=P3^0;
sbit EOC=P3^1;
sbit CLK=P3^4;
sbit ST=P3^2;
sbit K1=P1^4;
sbit K2=P1^5;
sbit K3=P1^6;
sbit K4=P1^7;
sbit LEDB=P1^0;
sbit LEDG=P1^1;
sbit LEDR=P1^2;
sbit LEDY=P1^3;
#define ADC P2
#define uchar unsigned char
#define uint  unsigned int
uchar code sin[]={0,0,0,0,1,1,2,3,4,5,6,8,
					9,11,13,15,17,19,22,24,
					27,30,33,36,39,42,46,49,
					53,56,60,64,68,72,76,80,
					84,88,92,97,101,105,110,
					114,119,123,128,132,136,
					141,145,150,154,158,163,
					167,171,175,179,183,187,
					191,195,199,202,206,209,
					213,216,219,222,225,228,
					231,233,236,238,240,242,
					244,246,247,249,250,251,
                    252,253,254,254,255,255,255};


void timer () interrupt 1				//用定时器来创造时钟函数
{
  CLK=~CLK;
}
uchar adc0808()
{
    uchar t;
    ST=0;
	ST=1;						   //形成下跳脉冲信号，开启ad
	ST=0;
	while(!EOC);				 //等待转换完成
	OE=1;						 //允许输出
	t=ADC;						 //获取输出
	return (t);
}
/**********方波*********/
void square()
{
   uchar a,b;
   for(a=0;a<127;a++)
   {
       P0=0xff;
	   P2=0xff;
	   b=adc0808();
	   b=~b;
	   while(b--);
   }
    for(a=0;a<127;a++)
   {
       P0=0x00;
	   P2=0xff;
	   b=adc0808();
	   b=~b;
	   while(b--);
   }
}
/********锯齿波*******/
void sawtooth()
{
   uchar a,b;
   for(a=0;a<255;a++)
   {
      P0=a;
	  P2=0xff;
	  b=adc0808();
	  b=~b;
	  while(b--);
	}
}
/*******三角波*******/
void triang()
{
   uchar a,b;
   for(a=0;a<254;a=a+2)
   {
      P0=a;
      P2=0xff;
      b=adc0808();
	  b=~b;
	  while(b--);
   }
   for(a;a>1;a=a-2)
   {
      P0=a;
      P2=0xff;
	  b=adc0808();
	  b=~b;
	  while(b--);
   }
}
/*******正弦波******/
void sinwave()
{
   uchar a,b;
   for(a=0;a<92;a++)
   {
      P0=sin[a];
	  P2=0xff;
	  b=adc0808();
	  b=~b;
	  while(b--);
   }
   for(a=a-1;a>0;a--)
   {
      P0=sin[a];
	  P2=0xff;
	  b=adc0808();
	  b=~b;
	  while(b--);
   }
}

main()
{
  EA=1;									//开定时
  ET0=1;
  TMOD=0X02;
  TH0=0Xff;
  TL0=0Xff;
  TR0=1;

  while(1)
  {
  P0=0;
  if(K1==0)
  {
     LEDB=0;
	 square();				  //方波，蓝灯
  }
  LEDB=1;
  if(K2==0)
  {
     LEDG=0;
	 sawtooth();			 //锯齿波，绿灯
  }
   LEDG=1;
  if(K3==0)
  {
     LEDR=0;
	 triang();				//三角波， 红灯
  }
  LEDR=1;
  if(K4==0)
  {
     LEDY=0;
	 sinwave();			   //正弦波，黄灯
  }
  LEDY=1;

  }
}

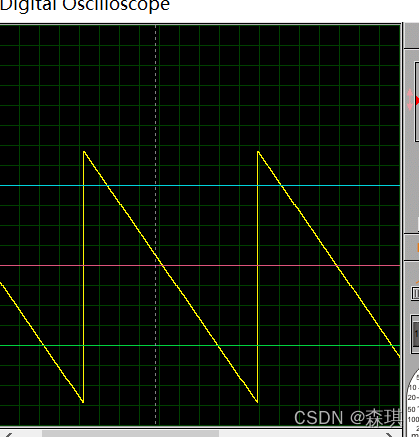

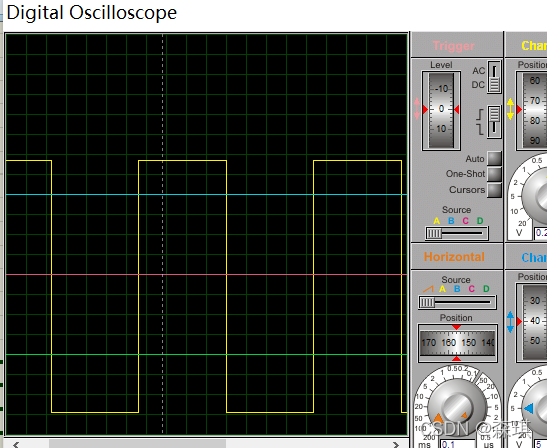

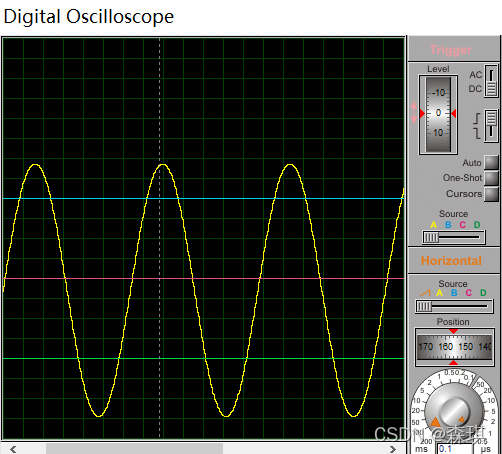

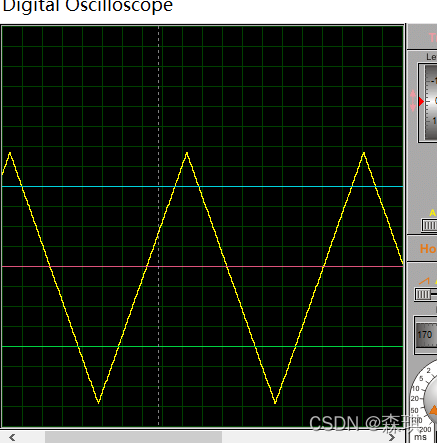

仿真结果：
