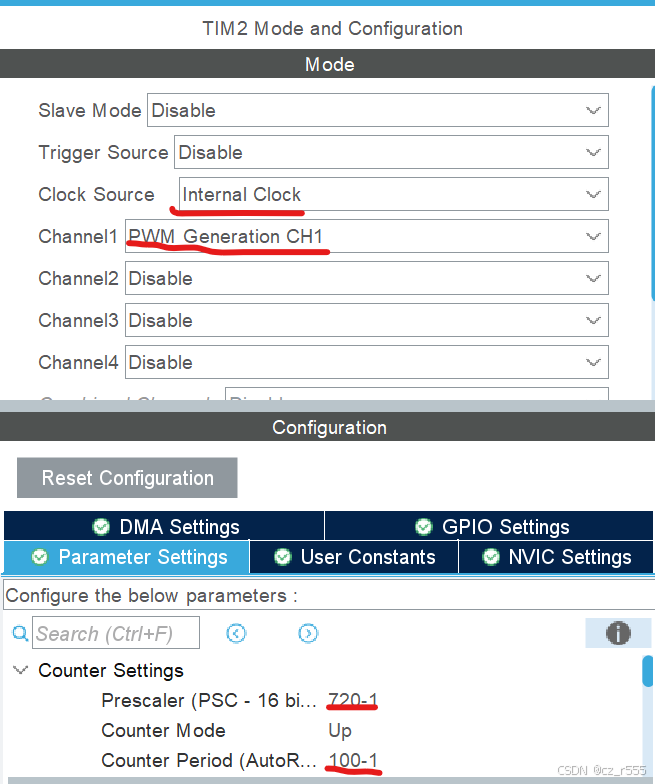

配置定时器2（TIM2）

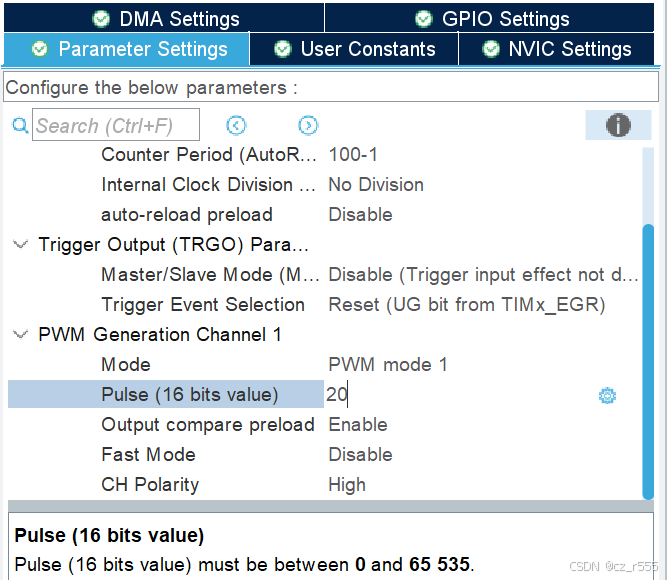

CCR的值默认20（可以先不用配置，后面会有一个函数可以修改）

在stm32f1xx_hal_tim.c文件中找到pwm的驱动函数

HAL_TIM_PWM_Start(TIM_HandleTypeDef *htim, uint32_t Channel)

在main函数中调用

main函数while中设置CCR的值

  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
      for(int i=0;i<100;i++)
      {
        __HAL_TIM_SET_COMPARE(&htim2,TIM_CHANNEL_1,i);
          HAL_Delay(10);
      }
      for(int i=0;i<100;i--)
      {
        __HAL_TIM_SET_COMPARE(&htim2,TIM_CHANNEL_1,100-i);
          HAL_Delay(10);
      }
  }
  /* USER CODE END 3 */
