关于AM2302温湿度(DHT22)传感器的使用

这是使用该传感器的整个过程，在使用这个传感器的过程中所遇到的一些问题。

---

1. 驱动文件获取

• 百度网盘链接：https://pan.baidu.com/s/1io4Gd-wElNcp9nbdOEGSgA?pwd=e0k7

提取码：e0k7

2. 原理解析

• 硬件接线：

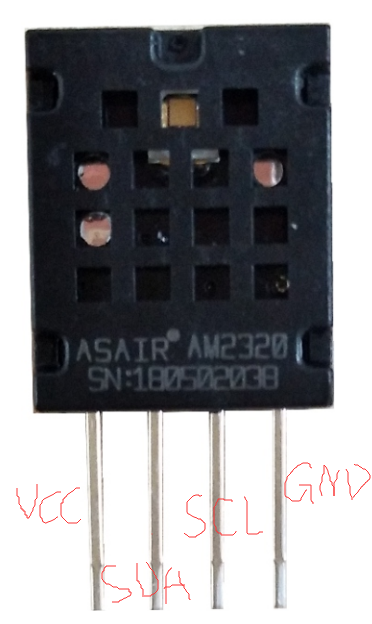

VCC接5v，SDA接MCU定义的IO口，SCL、GND接GND。

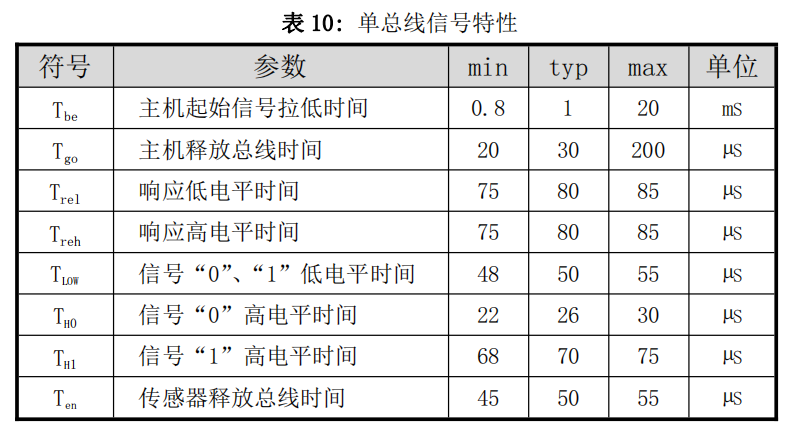

• 软件控制过程：

第一步：上电初始化后等待2s，等传感器越过不稳定态。

第二步：起始信号：MCU定义的IO口输出低电平持续1ms。而后将IO口转为上拉输入释放SDA总线。传感器SDA总线收到起始信号后由输入态转为输出态。

第三步：应答信号：SDA总线被释放后，AM2302会先输出80us的低电平作为应答，而后输出80us的高电平通知MCU准备接收数据。

第四步：传感器的SDA总线会串行输出40bit数据给MCU, 数据传输完后会再输出50us低电平，随后便转为输入态来等待下一次起始信号到来。

• 数据处理过程：

• 数据组成：一共40bit，湿度高8位+湿度低8位+温度高8位+温度低8位+校验位8位。

• 数据接收：定义结构体AM2302_Data_TypeDef 包含五个uint8_t型结构体变量。分步接收即可。

• 输出校验：如果 湿度高8位+湿度低8位+温度高8位+温度低8位=校验位8位，则说明数据接收成功。

• 数据显示：如下，在main函数中调用即可。

unsigned int RH_Value,TEMP_Value;
unsigned char RH_H,RH_L,TP_H,TP_L;
if( Read_AM2302(&AM2302_Data)==SUCCESS)
            {
                    //计算出实际湿度值的10倍
                    RH_Value= AM2302_Data.humi_int*256 + AM2302_Data.humi_deci;
                    RH_H = RH_Value/10;
                    RH_L = RH_Value%10;
                    //计算出时间温度值的10倍
                    TEMP_Value = AM2302_Data.temp_int*256 + AM2302_Data.temp_deci;
                    TP_H = TEMP_Value/10;
                    TP_L = TEMP_Value%10;
                    printf("\r\n读取AM2302成功!\r\n\r\n湿度为%d.%d ％RH \
                                                    ，温度为 %d.%d℃ \r\n",RH_H,RH_L,TP_H,TP_L);//“\”表示转向一下行
            }
            else
                    printf("Read AM2302 ERROR!\r\n");

3. 问题：

• 问题1：移植好软件部分后，接好线发现串口打印出来一直显示读取错误。

• 答：有可能是因为接线不够牢靠，而高低电平时间判定特别短，导致校验位校验失败，而导致读取错误，可以先注销校验部分代码，看看串口是否能正常收到温湿度信息。

• 问题2：移植编译正常，接线部分也没有问题但是仍然收不到温湿度信息。

• 答：仔细检查延时函数。因为该传感器对时序要求较为严格，如果时序不对，可能导致数据传输失败。

• 问题3：读取的数据不够实时。

• 答：是因为每一次读取所得数据均为在上次读取传感器数据时，传感器在读取时测量的，若想提高实时性，可以取两次即得较为实时数据。
