AM2302温湿度传感器驱动调试笔记

手头有一块AM2302温湿度模块，之前没有用过，最近闲暇，就尝试写一下驱动，使用的STM32F103主控MCU，虽然协议很简单，但也零零散散花了3天时间，主要是一方面发现原先用的延时器不准，导致一直调试不成功，所以遇到调试不上，先尽量检查一下延时函数的精确度，不宜偏差过大。

现贴参考代码如下：

#ifndef  _AM2302_H__
#define  _AM2302_H__

#include "bsp.h"

#define AM_SDA_IN()  {AM2302_PORT->CRH&=0xFFFFFF0F;AM2302_PORT->CRH|=((unsigned int)8<<4);}//PB9-SDA
#define AM_SDA_OUT() {AM2302_PORT->CRH&=0xFFFFFF0F;AM2302_PORT->CRH|=(unsigned int)(3<<4);}

#define AM_SDA_SET(x)    (0==x)?(GPIO_ResetBits(AM2302_PORT,AM2302_PIN)):(GPIO_SetBits(AM2302_PORT,AM2302_PIN))
#define AM_SDA_READ()    GPIO_ReadInputDataBit(AM2302_PORT,AM2302_PIN)

typedef struct
{
	unsigned short value:15;
	unsigned short polar:1;
}data_st;

typedef struct
{
  data_st humt;
  data_st temp;
}sensor_st;

extern sensor_st sensor;

void sens_start(void);
void get_byte(unsigned char *gbyte);
unsigned char get_data(sensor_st *sensor_me);
void read_th(void);

#endif

#include "am2302.h"
#include "delay.h"
#include "string.h"
#include "stdio.h"


#define LEV_HIGH (1)   /*高电平*/
#define LEV_LOW  (0)   /*低电平*/

#define RET_OK     (0) /*返回正常*/
#define RET_FAIL   (1) /*返回失败*/


sensor_st sensor={0,0};

/*
  1.微处理器把数据总线（SDA）拉低一段时间(至少 800µs)[1]，通知传感器准备数据。
  2.传感器把数据总线（SDA）拉低 80µs，再接高 80µs 以响应主机的起始信号
  3.收到主机起始信号后，传感器一次性从数据总线（SDA）串出 40 位数据，高位先出
	位数据“0”的格式为： 50 微秒的低电平加 26-28 微秒的高电平；
	位数据“1”的格式为： 50 微秒的低电平加 70 微秒的高电平；
  4.数据完毕后，传感器将继续输出50微妙作为结束信号
*/

//------------------------------------------
//发起准备
unsigned char sens_ready(void)
{

	AM_SDA_OUT();//输出模式
	AM_SDA_SET(0);
	xDelay_ms(10);
	printf(">> start ok\r\n");
	AM_SDA_SET(1);
    xDelay_us(40);
	AM_SDA_IN();//输入模式
	xDelay_us(40);//加延时，以保证信号上升
	if(LEV_LOW==AM_SDA_READ())//响应信号
	{
	  while(LEV_LOW==AM_SDA_READ());//等待80us低电平过去
	  while(LEV_HIGH==AM_SDA_READ());//等待80us高电平过去
    return RET_OK;
	}
	else
	{
	  return RET_FAIL;
	}
}
//------------------------------------------
//获取单字节数据
void get_byte(unsigned char *gbyte)
{
	unsigned char htime=0;
	*gbyte=0;
	for(unsigned char data_bit=0;data_bit<8;data_bit++)
	{
		htime=0;
		xDelay_us(30);
		if(LEV_LOW==AM_SDA_READ())//
		{
		  while(LEV_LOW==AM_SDA_READ());//等待50us低电平结束
		}
		while(LEV_HIGH==AM_SDA_READ())//等待高电平结束，并判断当前信号特性值
		{
		 ++htime;
		 xDelay_us(10);
		}
		if(3<htime) //如果能计数到30us以上，则说明是电平 “1”
		{
		  *gbyte|=(1<<(7-data_bit));
		}
		else
		{
		  *gbyte&=~(1<<(7-data_bit));
		}
	}
}

//------------------------------------------
//获取完整数据
unsigned char get_data(sensor_st *sensor_me)
{
	unsigned char gdata[5]={0};

	if(RET_FAIL==sens_ready())
	{
	  printf(">> commit fail\r\n");
	  return RET_FAIL;//发起启动
	}
	for(unsigned char i=0;i<5;i++)
	{
	  get_byte(&gdata[i]);
	}
	xDelay_us(15);
	while(LEV_LOW==AM_SDA_READ());//等待50us低电平结束(结束信号)
	AM_SDA_OUT();//输出模式
	AM_SDA_SET(0);
	xDelay_ms(5);
	RLED_SW(0);
	//校验位＝湿度高位+湿度低位+温度高位+温度低位
	if(gdata[4]==(unsigned char)(gdata[0]+gdata[1]+gdata[2]+gdata[3]))//数据校验
	{
		if(0x01==(gdata[0]>>8))
		{
			gdata[0]&=~0x80;//清除极性位
			sensor_me->temp.polar=1;
		}
	  sensor_me->humt.value=((unsigned short)gdata[0]<<8)|gdata[1];
	  sensor_me->temp.value=((unsigned short)gdata[2]<<8)|gdata[3];
	  printf(">> crc ok\r\n");
	  return RET_OK;
	}
	for(unsigned char i=0;i<5;i++)
	printf(">> gdata[%d]:0x%02x\r\n",i,gdata[i]);
	printf(">> crc fail\r\n");
	return RET_FAIL;
}

//------------------------------------------
//输出数据
void read_am2302(void)
{
  if(RET_OK==get_data(&sensor))
  {
	if(0==sensor.temp.polar)//检查温度的极性(最高比特位是否为1)
	{
	 printf(">> Temp:%d.%d;Hum:%d.%d\r\n",sensor.temp.value/10,sensor.temp.value%10,sensor.humt.value/10,sensor.humt.value%10);
	}
	else //条件限制,暂未验证
	{
	 printf(">> Temp:-%d.%d;Hum:%d.%d\r\n",sensor.temp.value/10,sensor.temp.value%10,sensor.humt.value/10,sensor.humt.value%10);
	}
  }
  else
  {
	printf(">> Data geted fail\r\n");
  }
}

另外周期读取read_am2302()手册建议是2s以上，过快容易通信不成功。

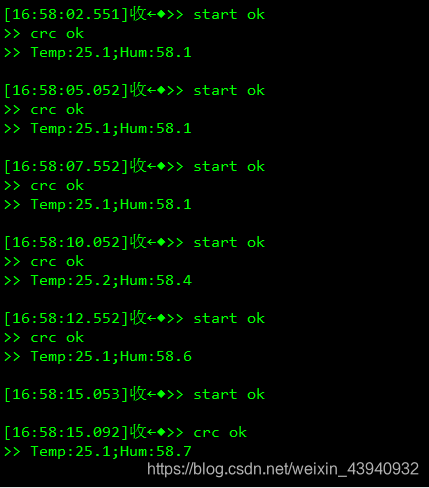

调试输出截图如上。
