处理函数分类

概览介绍

KeydProcessFunction和ProcessFunction

广播连接流（BroadcatConnectedStream）

基于时间的合流 -双流联结

窗口连接（windowjoin）

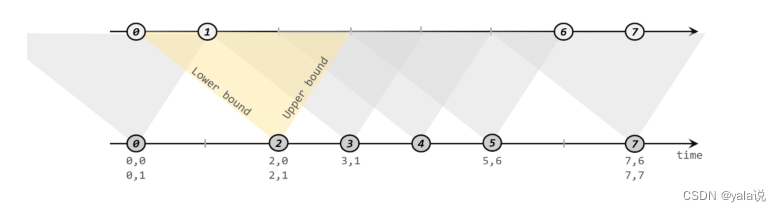

间隔联结（Interval join）

窗口同组联结（window CoGroup）

处理函数分类

窗口 | Apache Flink

处理函数分8种；datastream调用keyby()后得到keyedStream,进而调用window()得到WindowedStream，对于不同的流都可以调用process方法进行自定处理；这是传入的函数都叫处理函数；

概览介绍

flink提供8种不同的处理函数；

窗口和流都可以使用

1.ProcessFunction 是最基本的处理函数，基于DataStream直接调用process()时作为参数传入；

2.KeydProcessFunction:是对流进行分区后的处理函数，基于KeyedStream调用process()时作为参数传入。只有该方法支持定时器功能（onTime）；

窗口函数，只有窗口可以使用

3.ProcessWindowFunction:是开窗之后的处理函数，也是全窗口函数的代表，基于windowedStream调用process()时作为参数传入；

4.ProcessAllWindowFunction:开窗后处理函数，基于allWindowedStream的process()时作为参数传入。

连接函数流join使用

5.CoProcessFunction:是合并两条留之后的处理函数，基于ConnectedStreams调用process()时作为参数传入；

窗口的join使用

6.ProcessJoinFunction：是间隔连接两条流字之后的处理函数，基于IntervalJOined调用process()时作为参数传入；

广播状态

7.BroadcastProcessFunction:是广播连接流处理函数，基于BroadcastConnectedStream调用process（）时作为参数传入，这里BroadcastConnectedStream是一个未做keyby处理的普通DataStream，与一个广播流(BroadcastStream）连接之后的产物；

8.KeyedBroadcastFunction：是按键分区的广播连接流处理函数，同样基于BroadConnectedStream调用process（）时作为参数传入;与BroadcastProcessFunction不同的是是的广播流是keyedStream，与一个广播流(BroadcastStream）连接之后的产物；

KeydProcessFunction和ProcessFunction

我们在看源码的时候看到ProcessFunction 和KeydProcessFunction结构一样，都有两个接口，一个必须实现的processElement()抽象方法，一个非抽象方法onTimer()。差别在上下文Context中KeydProcessFunction多一个获取当前分区key的方法 getCurrentKey。当使用ProcessFunction使用定时器时程序运行会报错，提示定时器只支持keyStream使用；

    stream.process(new ProcessFunction< Event, String>() {

                    @Override
                    public void processElement(Event value, ProcessFunction<Event, String>.Context ctx, Collector<String> out) throws Exception {
                        Long currTs = ctx.timerService().currentProcessingTime();
                        out.collect("数据到达，到达时间：" + new Timestamp(currTs));
                        // 注册一个10秒后的定时器
                        ctx.timerService().registerProcessingTimeTimer(currTs + 10 * 1000L);
                    }

                    @Override
                    public void onTimer(long timestamp, ProcessFunction<Event, String>.OnTimerContext ctx, Collector<String> out) throws Exception {
                        out.collect("定时器触发，触发时间：" + new Timestamp(timestamp));
                    }
                })

程序运行后报错
Caused by: java.lang.UnsupportedOperationException: Setting timers is only supported on a keyed streams.
	at org.apache.flink.streaming.api.operators.ProcessOperator$ContextImpl.registerProcessingTimeTimer(ProcessOperator.java:118)
	at com.atguigu.chapter07.ProcessingTimeTimerTest$1.processElement(ProcessingTimeTimerTest.java:55)
	at com.atguigu.chapter07.ProcessingTimeTimerTest$1.processElement(ProcessingTimeTimerTest.java:47)
	at org.apache.flink.streaming.api.operators.ProcessOperator.processElement(ProcessOperator.java:66)
	at org.apache.flink.streaming.runtime.tasks.CopyingChainingOutput.pushToOperator(CopyingChainingOutput.java:71)
	at org.apache.flink.streaming.runtime.tasks.CopyingChainingOutput.collect(CopyingChainingOutput.java:46)
	at org.apache.flink.streaming.runtime.tasks.CopyingChainingOutput.collect(CopyingChainingOutput.java:26)
	at org.apache.flink.streaming.api.operators.CountingOutput.collect(CountingOutput.java:50)
	at org.apache.flink.streaming.api.operators.CountingOutput.collect(CountingOutput.java:28)
	at org.apache.flink.streaming.api.operators.StreamSourceContexts$ManualWatermarkContext.processAndCollect(StreamSourceContexts.java:317)
	at org.apache.flink.streaming.api.operators.StreamSourceContexts$WatermarkContext.collect(StreamSourceContexts.java:411)
	at com.atguigu.chapter05.ClickSource.run(ClickSource.java:26)
	at org.apache.flink.streaming.api.operators.StreamSource.run(StreamSource.java:110)
	at org.apache.flink.streaming.api.operators.StreamSource.run(StreamSource.java:66)
	at org.apache.flink.streaming.runtime.tasks.SourceStreamTask$LegacySourceFunctionThread.run(SourceStreamTask.java:269)

定时器TimeService

TimeService中有六个方法，可以分为基于处理时间和基于事件时间的方法两大类种；时间精度为毫秒；

获取当前处理时间
long currentProcessingTime();
获取当前水印时间
long currentWatermark();
注册处理时间为定时器
void registerProcessingTimeTimer(long time);

long coalescedTime = ((ctx.timestamp() + timeout) / 1000) * 1000;
ctx.timerService().registerProcessingTimeTimer(coalescedTime);

注册时间时间为定时器
void registerEventTimeTimer(long time);

long coalescedTime = ctx.timerService().currentWatermark() + 1;
ctx.timerService().registerEventTimeTimer(coalescedTime);

删除处理时间定时器
void deleteProcessingTimeTimer(long time);

long timestampOfTimerToStop = ...
ctx.timerService().deleteProcessingTimeTimer(timestampOfTimerToStop);

删除时间时间定时器
void deleteEventTimeTimer(long time);

long timestampOfTimerToStop = ...
ctx.timerService().deleteEventTimeTimer(timestampOfTimerToStop);

注意：另外定时器使用处理时间和时间在触发上有区别，当设置定时任务为处理时间时，即便后续没有数据写入，定时器依然可以正常触发计算，当如果设置为时间时，定时任务时间依赖水印时间线。只有当水印时间大于定时器触发时间时才会触发计算，即如果后入没有实时数据进入时，最后一个定时器一直不会触发；

窗口处理函数

ProcessWindowFunction和ProcessAllWindowFunction既是创立函数又是全窗口函数，从名称上看他更倾向于窗口函数。用法与处理函数不同。没有ontime借口和定时器服务，一般窗口有使用窗口触发器Trigger，在作用上可以类似timeservice的作用。

源码上看：

abstract class ProcessWindowFunction[IN, OUT, KEY, W <: Window]
    extends AbstractRichFunction {

  /**
    * Evaluates the window and outputs none or several elements.
    *
    * @param key      The key for which this window is evaluated.
    * @param context  The context in which the window is being evaluated.
    * @param elements The elements in the window being evaluated.
    * @param out      A collector for emitting elements.
    * @throws Exception The function may throw exceptions to fail the program and trigger recovery.
    */
  @throws[Exception]
  def process(key: KEY, context: Context, elements: Iterable[IN], out: Collector[OUT])

// 如果有自定义状态，该方法调用清理
  @throws[Exception]
  def clear(context: Context) {}

  abstract class Context {

    def window: W

    def currentProcessingTime: Long

    def currentWatermark: Long
// 获取自定义窗口状态  对当前key，当前窗口有效
    def windowState: KeyedStateStore
// 获取自定义全局状态  对当前key的全部窗口有效
    def globalState: KeyedStateStore

    def output[X](outputTag: OutputTag[X], value: X);
  }
}
--------------用法演示------------


DataStream<Tuple2<String, Long>> input = ...;

input
  .keyBy(t -> t.f0)
  .window(TumblingEventTimeWindows.of(Time.minutes(5)))
  .process(new MyProcessWindowFunction());

/* ... */

public class MyProcessWindowFunction
    extends ProcessWindowFunction<Tuple2<String, Long>, String, String, TimeWindow> {

  @Override
  public void process(String key, Context context, Iterable<Tuple2<String, Long>> input, Collector<String> out) {
    long count = 0;
    for (Tuple2<String, Long> in: input) {
      count++;
    }
    out.collect("Window: " + context.window() + "count: " + count);
  }
}

多流转换

分流-侧输出流

处理函数有一个特殊功能来处理迟到数据和进行分流，侧输出流(Side Output),再使用可以通过processElement或onTimer的下文context的output()方法就可以了；

旁路输出 | Apache Flink

一下函数都可以获取

ProcessFunction
KeyedProcessFunction
CoProcessFunction
KeyedCoProcessFunction
ProcessWindowFunction
ProcessAllWindowFunction

用法示例

DataStream<Integer> input = ...;
//定义
final OutputTag<String> outputTag = new OutputTag<String>("side-output"){};

SingleOutputStreamOperator<Integer> mainDataStream = input
  .process(new ProcessFunction<Integer, Integer>() {

      @Override
      public void processElement(
          Integer value,
          Context ctx,
          Collector<Integer> out) throws Exception {
        // 发送数据到主要的输出
        out.collect(value);

        // 发送数据到旁路输出
        ctx.output(outputTag, "sideout-" + String.valueOf(value));
      }
    });

//外部获取测试给出流
DataStream<String> sideOutputStream = mainDataStream.getSideOutput(outputTag);

分流之前有split（）在1.13版本中已经弃用，直接使用处理函数的侧输出流；

合流

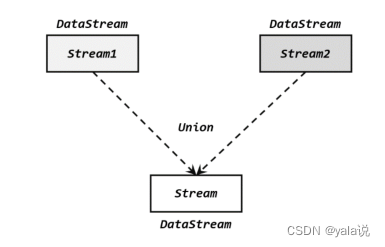

联合（Uniion）

将多个流合成一个流，而一个流中数据类型必须是相同的，因此要求多个流的数据类型必须相同才能合并，合并后流包含所有流的元素，如果流有水位线，合流之后的水位线为最小的为准；

stream1.union(Stream2,stream3,...),

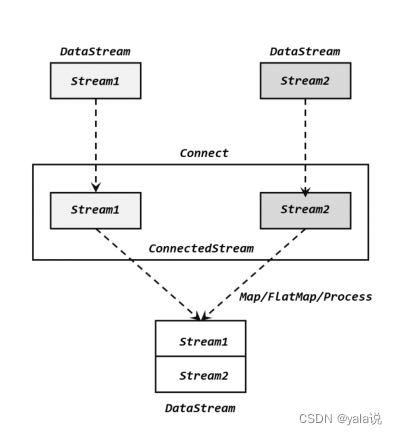

连接（connect）

connect得到的是connectedStreams，与联合有本质的不同，两个是量多流合并成一个流，数据是混在一个流中，跟一个流没什么区别，而connect合并后内部仍然各自保持自己的数据形式不变，彼此独立。因此可以处理不同类型的数据，但是只能两个流连接。如果想要得到新的DataStream,还需要自定义一个“同处理”（co-propcess）转换操作，对不同类型数据进行分别处理转换成同一种类型。

DataStream<Integer> someStream = //...
DataStream<String> otherStream = //...

ConnectedStreams<Integer, String> connectedStreams = someStream.connect(otherStream);

coMap和coflatmap函数

connectedStreams.map(new CoMapFunction<Integer, String, Boolean>() {
    @Override
    public Boolean map1(Integer value) {
        return true;
    }

    @Override
    public Boolean map2(String value) {
        return false;
    }
});
connectedStreams.flatMap(new CoFlatMapFunction<Integer, String, String>() {

   @Override
   public void flatMap1(Integer value, Collector<String> out) {
       out.collect(value.toString());
   }

   @Override
   public void flatMap2(String value, Collector<String> out) {
       for (String word: value.split(" ")) {
         out.collect(word);
       }
   }
});

CoprocessFunction

是处理函数中的亿元，与处理函数用法相识，,keyby的key类型必须相同

        appStream.connect(thirdpartStream)
                .keyBy(data -> data.f0, data -> data.f0)
                .process(new OrderMatchResult())
                .print();


 public static class OrderMatchResult extends CoProcessFunction<Tuple3<String, String, Long>, Tuple4<String, String, String, Long>, String>{
        // 定义状态变量，用来保存已经到达的事件
        private ValueState<Tuple3<String, String, Long>> appEventState;
        private ValueState<Tuple4<String, String, String, Long>> thirdPartyEventState;

        @Override
        public void open(Configuration parameters) throws Exception {
            appEventState = getRuntimeContext().getState(
                    new ValueStateDescriptor<Tuple3<String, String, Long>>("app-event", Types.TUPLE(Types.STRING, Types.STRING, Types.LONG))
            );

            thirdPartyEventState = getRuntimeContext().getState(
                    new ValueStateDescriptor<Tuple4<String, String, String, Long>>("thirdparty-event", Types.TUPLE(Types.STRING, Types.STRING, Types.STRING,Types.LONG))
            );
        }

        @Override
        public void processElement1(Tuple3<String, String, Long> value, Context ctx, Collector<String> out) throws Exception {
            // 看另一条流中事件是否来过
            if (thirdPartyEventState.value() != null){
                out.collect("对账成功：" + value + "  " + thirdPartyEventState.value());
                // 清空状态
                thirdPartyEventState.clear();
            } else {
                // 更新状态
                appEventState.update(value);
                // 注册一个5秒后的定时器，开始等待另一条流的事件
                ctx.timerService().registerEventTimeTimer(value.f2 + 5000L);
            }
        }

        @Override
        public void processElement2(Tuple4<String, String, String, Long> value, Context ctx, Collector<String> out) throws Exception {
            if (appEventState.value() != null){
                out.collect("对账成功：" + appEventState.value() + "  " + value);
                // 清空状态
                appEventState.clear();
            } else {
                // 更新状态
                thirdPartyEventState.update(value);
                // 注册一个5秒后的定时器，开始等待另一条流的事件
                ctx.timerService().registerEventTimeTimer(value.f3 + 5000L);
            }
        }

        @Override
        public void onTimer(long timestamp, OnTimerContext ctx, Collector<String> out) throws Exception {
            // 定时器触发，判断状态，如果某个状态不为空，说明另一条流中事件没来
            if (appEventState.value() != null) {
                out.collect("对账失败：" + appEventState.value() + "  " + "第三方支付平台信息未到");
            }
            if (thirdPartyEventState.value() != null) {
                out.collect("对账失败：" + thirdPartyEventState.value() + "  " + "app信息未到");
            }
            appEventState.clear();
            thirdPartyEventState.clear();
        }
    }}

广播连接流（BroadcatConnectedStream）

DataStream在调用connect（）时传入的参数可以不是一个DataStream，而是一个广播流（BroadcastStream），这是合并两条流，得到的就是一个广播连接流（BroadcastConnectedStream）,比较实用动态定义规则或配置的场景。下游算子收到广播规则后吧保存为状态。这就是广播状态。

广播状态底层是一个映射（map）结构来保存的。可以直接DataStream.broadcast()方法调用；

// 一个 map descriptor，它描述了用于存储规则名称与规则本身的 map 存储结构
MapStateDescriptor<String, Rule> ruleStateDescriptor = new MapStateDescriptor<>(
			"RulesBroadcastState",
			BasicTypeInfo.STRING_TYPE_INFO,
			TypeInformation.of(new TypeHint<Rule>() {}));

// 广播流，广播规则并且创建 broadcast state
BroadcastStream<Rule> ruleBroadcastStream = ruleStream
                        .broadcast(ruleStateDescriptor);

//使用
DataStream<String> output = colorPartitionedStream
                 .connect(ruleBroadcastStream)
                 .process(

                     // KeyedBroadcastProcessFunction 中的类型参数表示：
                     //   1. key stream 中的 key 类型
                     //   2. 非广播流中的元素类型
                     //   3. 广播流中的元素类型
                     //   4. 结果的类型，在这里是 string

                     new KeyedBroadcastProcessFunction<Color, Item, Rule, String>() {
                         // 模式匹配逻辑
                     }
                 );

为了关联一个非广播流（keyed 或者 non-keyed）与一个广播流（BroadcastStream），我们可以调用非广播流的方法 connect()，并将 BroadcastStream 当做参数传入。这个方法的返回参数是 BroadcastConnectedStream，具有类型方法 process()，传入一个特殊的 CoProcessFunction 来书写我们的模式识别逻辑。具体传入 process() 的是哪个类型取决于非广播流的类型：

如果流是一个 keyed 流，那就是 KeyedBroadcastProcessFunction 类型；
如果流是一个 non-keyed 流，那就是 BroadcastProcessFunction 类型。

BroadcastProcessFunction 和 KeyedBroadcastProcessFunction

在传入的 BroadcastProcessFunction 或 KeyedBroadcastProcessFunction 中，我们需要实现两个方法。processBroadcastElement() 方法负责处理广播流中的元素，processElement() 负责处理非广播流中的元素。两个子类型定义如下：

public abstract class BroadcastProcessFunction<IN1, IN2, OUT> extends BaseBroadcastProcessFunction {

    public abstract void processElement(IN1 value, ReadOnlyContext ctx, Collector<OUT> out) throws Exception;

    public abstract void processBroadcastElement(IN2 value, Context ctx, Collector<OUT> out) throws Exception;
}

public abstract class KeyedBroadcastProcessFunction<KS, IN1, IN2, OUT> {

    public abstract void processElement(IN1 value, ReadOnlyContext ctx, Collector<OUT> out) throws Exception;

    public abstract void processBroadcastElement(IN2 value, Context ctx, Collector<OUT> out) throws Exception;

    public void onTimer(long timestamp, OnTimerContext ctx, Collector<OUT> out) throws Exception;
}

基于时间的合流 -双流联结

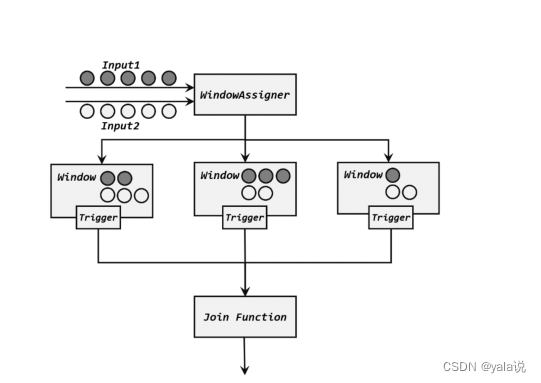

窗口连接（windowjoin）

flink内置的join算子，join()和coGroup()，适用于窗口统计的，不用再进行自定义触发器，简化了开发逻辑；等同于sql的inner join on 或 select * from table1 t1,table2 t2 where t1.id=t2.id

wehre()和 equalTo()方法制定两条流中连接的key；然后通过window（）开窗口，并调用apply（）传入自连接窗口函数进行计算，

stream.join(otherStream)
    .where(<KeySelector>)  //stream的key
    .equalTo(<KeySelector>)  //otherStream的key
    .window(<WindowAssigner>)
    .apply(<JoinFunction>)


//案例
 stream1.join(stream2)
                .where(r -> r.f0)
                .equalTo(r -> r.f0)
                .window(TumblingEventTimeWindows.of(Time.seconds(5)))
                .apply(new JoinFunction<Tuple2<String, Long>, Tuple2<String, Long>, String>() {
                    @Override
                    public String join(Tuple2<String, Long> left, Tuple2<String, Long> right) throws Exception {
                        return left + "=>" + right;
                    }
                })
                .print();

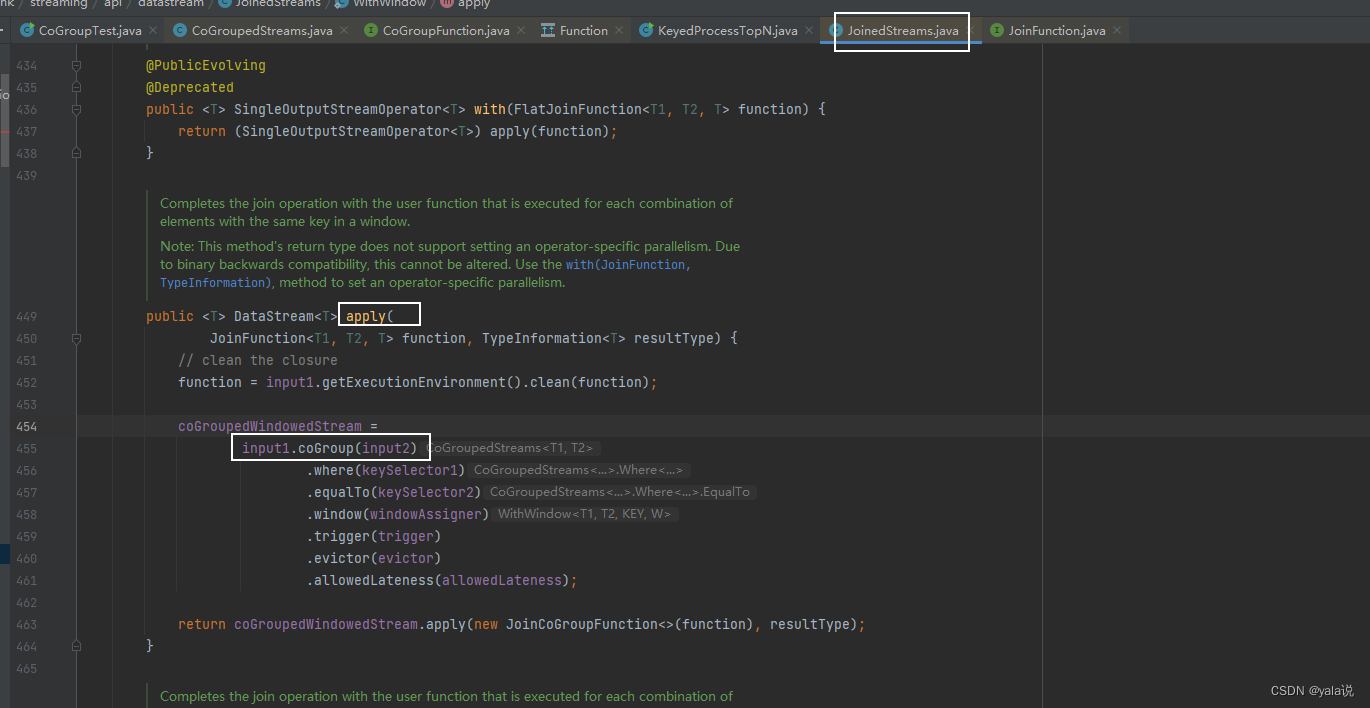

join function 不是真正的窗口函数，只是定义了窗口函数在调用是对匹配数据额具体处理逻辑。

@Public
@FunctionalInterface
public interface JoinFunction<IN1, IN2, OUT> extends Function, Serializable {

    /**
     * The join method, called once per joined pair of elements.
     *
     * @param first The element from first input.
     * @param second The element from second input.
     * @return The resulting element.
     * @throws Exception This method may throw exceptions. Throwing an exception will cause the
     *     operation to fail and may trigger recovery.
     */
    OUT join(IN1 first, IN2 second) throws Exception;
}

join时数据先按照key进行分组、进入对应的窗口存储，当窗口结束时，算子会先统计出窗口内两条流的数据所有组合，即做一个笛卡尔积；然后进行遍历传入joinfunction的join方法中

出了JoinFunction，在apply方法中还可以闯入FlatJoinFunction，使用方法类似，区别是内部join实现犯法没有返回值，使用收集器来实现。

间隔联结（Interval join）

间隔联结需要设定两个时间点，对应上界(upperBound)和下届(lowerBound)，对于同一条流A的任意一个元素a，开辟一段时间间隔[a.timestamp+lowerBound,a.timestamp+upperBound],即开辟以a为中心，上下届点为边界的一个闭区间，相当于窗口。对于另外一条流B中的元素b，如果时间戳b.timestamp>=a.timestamp+lowerBound and b.timestamp<=a.timestamp+upperBoundm 那么a和b就可以匹配上；

调用：

orderStream.keyBy(data -> data.f0)
        .intervalJoin(clickStream.keyBy(data -> data.user))
        .between(Time.seconds(-5), Time.seconds(10))
        .process(new ProcessJoinFunction<Tuple3<String, String, Long>, Event, String>() {
            @Override
            public void processElement(Tuple3<String, String, Long> left, Event right, Context ctx, Collector<String> out) throws Exception {
                out.collect(right + " => " + left);
            }
        })
        .print();

窗口同组联结（window CoGroup）

使用与join相同。将window的join替换成cogroup即可。与join不同是，cogroup传递的一个可以遍历的集合，没有做笛卡尔积。出了实现inner join还可以实现左外连接，右外连接，全外连接。

并且窗口联结底层也是通过同组联结实现

 stream1.coGroup(stream2)
                .where(r -> r.f0)
                .equalTo(r -> r.f0)
                .window(TumblingEventTimeWindows.of(Time.seconds(5)))
                .apply(new CoGroupFunction<Tuple2<String, Long>, Tuple2<String, Long>, String>() {
                    //与join 区别是参数非单个元素，而是遍历集合
                    @Override
                    public void coGroup(Iterable<Tuple2<String, Long>> iter1, Iterable<Tuple2<String, Long>> iter2, Collector<String> collector) throws Exception {
                        collector.collect(iter1 + "=>" + iter2);
                    }
                })
                .print();

窗口联结地城代码

        stream1
                .join(stream2)
                .where(r -> r.f0)
                .equalTo(r -> r.f0)
                .window(TumblingEventTimeWindows.of(Time.seconds(5)))
                .apply(new JoinFunction<Tuple2<String, Long>, Tuple2<String, Long>, String>() {
                    @Override
                    public String join(Tuple2<String, Long> left, Tuple2<String, Long> right) throws Exception {
                        return left + "=>" + right;
                    }
                })
                .print();

==================查看apply源码================
       public <T> DataStream<T> apply(JoinFunction<T1, T2, T> function) {
            TypeInformation<T> resultType =
                    TypeExtractor.getBinaryOperatorReturnType(
                            function,
                            JoinFunction.class,
                            0,
                            1,
                            2,
                            TypeExtractor.NO_INDEX,
                            input1.getType(),
                            input2.getType(),
                            "Join",
                            false);
                  // 继续点击apply 查看源码
            return apply(function, resultType);
        }

        public <T> DataStream<T> apply(
                JoinFunction<T1, T2, T> function, TypeInformation<T> resultType) {
            // clean the closure
            function = input1.getExecutionEnvironment().clean(function);
           //源码使用coGroup，继续点击co
            coGroupedWindowedStream =
                    input1.coGroup(input2)
                            .where(keySelector1)
                            .equalTo(keySelector2)
                            .window(windowAssigner)
                            .trigger(trigger)
                            .evictor(evictor)
                            .allowedLateness(allowedLateness);
                             // 点击查看实现的JoinCoGroupFunction源码
            return coGroupedWindowedStream.apply(new JoinCoGroupFunction<>(function), resultType);
        }
===========查看实现JoinCoGroupFunction，源码中将两个集合做笛卡尔积 ===========================
  public JoinCoGroupFunction(JoinFunction<T1, T2, T> wrappedFunction) {
            super(wrappedFunction);
        }

        @Override
        public void coGroup(Iterable<T1> first, Iterable<T2> second, Collector<T> out)
                throws Exception {
            for (T1 val1 : first) {
                for (T2 val2 : second) {
                    out.collect(wrappedFunction.join(val1, val2));
                }
            }
        }
    }

yala说

关注

7
点赞
踩
21

收藏

觉得还不错? 一键收藏
0
评论
flink 处理函数和流转换

flink提供8种不同的处理函数；窗口和流都可以使用1.ProcessFunction 是最基本的处理函数，基于DataStream直接调用process()时作为参数传入；2.KeydProcessFunction:是对流进行分区后的处理函数，基于KeyedStream调用process()时作为参数传入。只有该方法支持定时器功能（onTime）；窗口函数，只有窗口可以使用。
复制链接

扫一扫
