手持风扇拆解与电路分析

目录

前言

一、功能介绍

二、拆解分析

1.内部电路

2.原理图分析

3.方案分析

总结

---

前言

  冬天来了，夏天的神器也就没什么用了，是时候发挥他的余热了，好歹9.9买的，哈哈哈

一、功能介绍

        这种9块9的小风扇功能和作用都比较单一，只有正面一个按键，侧边则是充电接口，为了节约成本或者是清库存，充电口都采用的micro usb接口，启停和风速控制都由一个按钮来进行控制，一共有3个挡位可以选择，通过按键单击来进行循环选择。

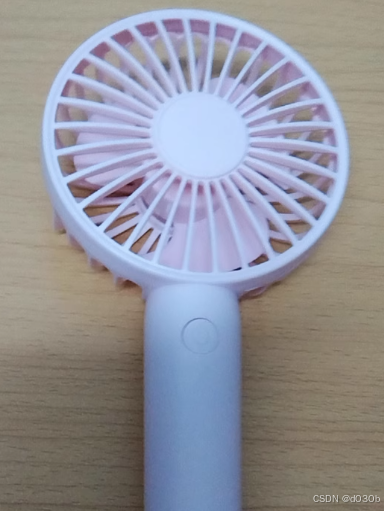

以下是风扇的实物图：

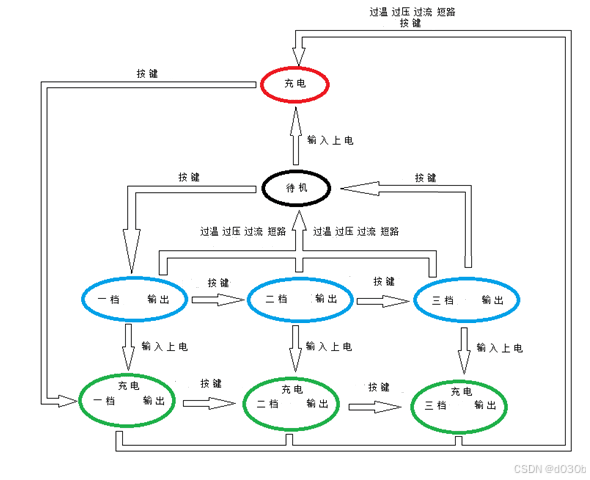

工作流程图如下：

二、拆解分析

1.内部电路

pcb如下：

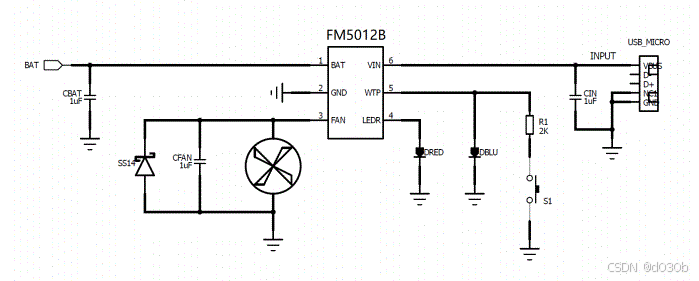

2.原理图分析

        可以看出该pcb特别的精简，甚至只用了单层板的工艺，主控芯片的丝印被打磨了，现在的公司怎么都喜欢打磨丝印呢，吐血，，，板子上只有一块封装SOT23-6的芯片，2个0603封装的led灯，作为指示灯，一个为工作指示灯，一个为电源指示灯，2个贴片电容，一个作为芯片的电源滤波，另一个则并联在电机两端吸收反向电动势，由此看出该主控芯片必定是一块二合一的专用芯片，由电机控制和锂电池充电管理2个功能组成，因为没有外接mos管，该芯片应该内部集成有mos管，后面的事情就简单了，查资料对芯片引脚，，，

3.方案分析

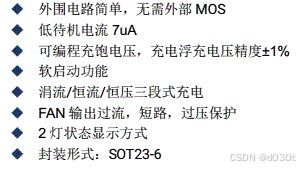

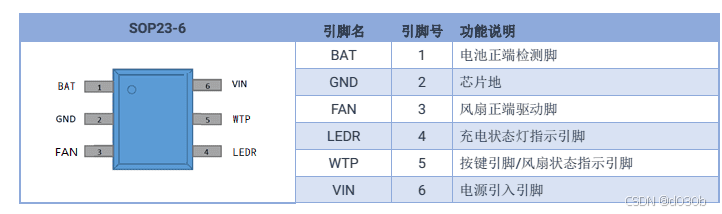

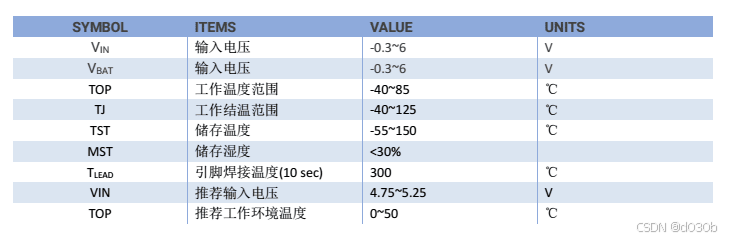

经过一番对比，主控芯片应该为富满的fm5012f，这个芯片有F/D/B几个型号，但是是可以混用的，影响不大，而这片主控芯片的价格仅为1毛钱，不得不夸赞工程师的成本把控

---

总结

到此拆解学习工作就算完成了，这个小风扇的主控芯片为富满fm5012f，你学到了吗，以后风扇坏了只需要买一块相同的芯片替换就可以了，只需要1毛钱哦
