小风扇内部电路研究

说明：夏天经常用的一些小风扇，里面的电路是如何构造的呢？

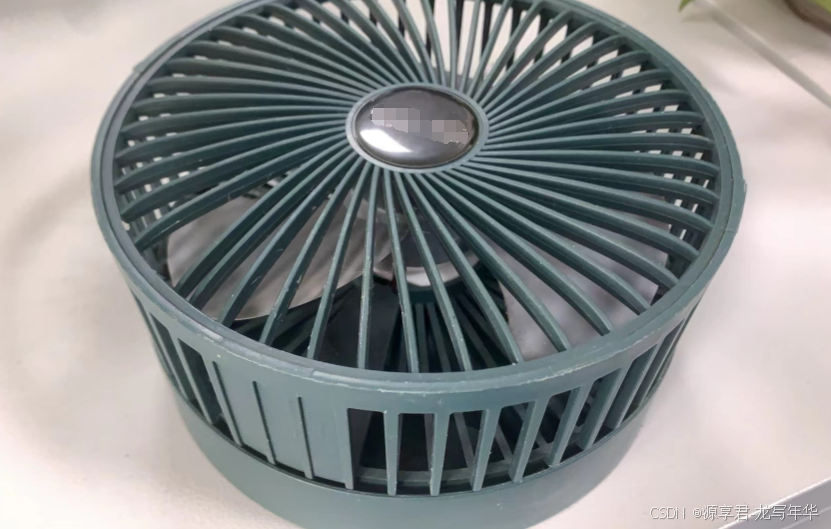

例如，网上卖的特别好的以下这款：
在这里插入图片描述

拆解风扇：

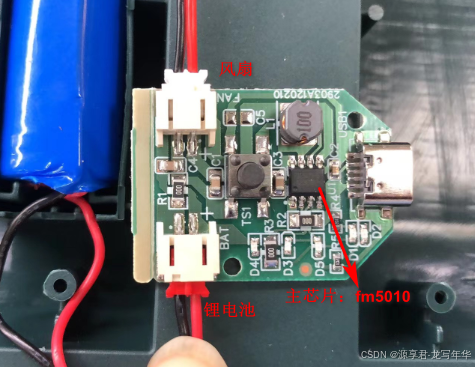

拆解后拿出电路板如下图：
在这里插入图片描述

提示：一个锂电池座子，一个风扇座子，一个type-c接口

说明文件：
一个按键可以调节三个档位，单片机不用写程序，按照数据手册官方电路图即可连接成型，主芯片用的是FM5010；

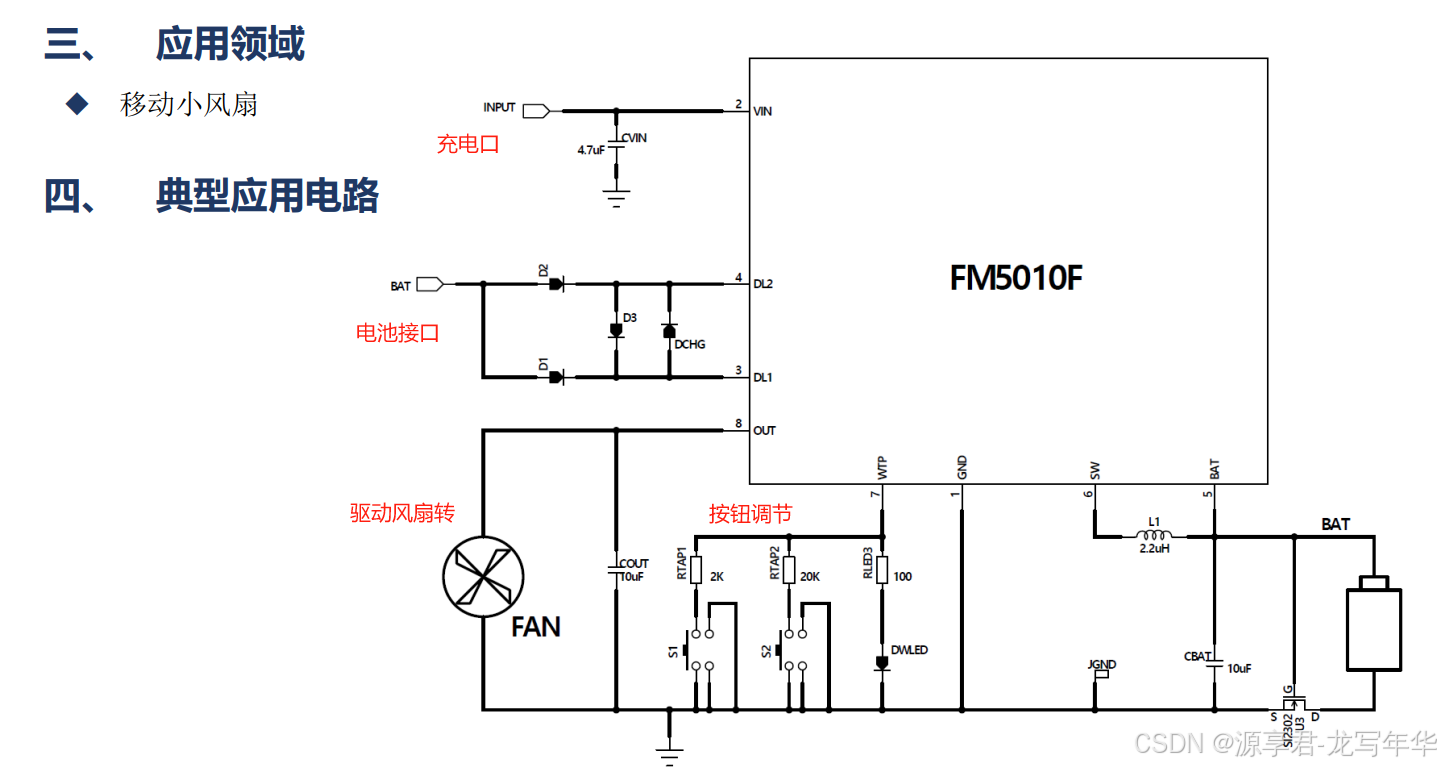

电路图分析

在这里插入图片描述
说明，此处有一个升压电路，按键按下不同档位会升压到不同的电压，从而使风扇的转速不同；

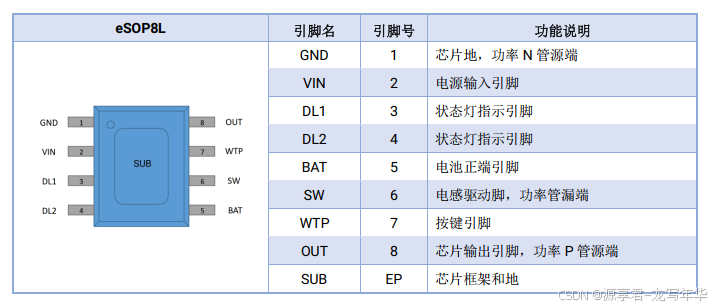

引脚图示

在这里插入图片描述

小结

提示：简单的小风扇，我们也可以用这样一颗小芯片来实现

先简单更新这里，拿到这个芯片后续再继续更新。
