暖手宝拆解与电路分析

目录

一、功能介绍

二、拆解分析

   1.内部电路

   2.原理图分析

   3.方案分析

   4.成本核算

三、总结

---

前言

       又是一个冬天来临，你是否也为自己的朋友准备了，冬天的取暖神器呢，上淘宝一搜索，好家伙！各个销量上千，价格也是参差不齐，你是否也好奇这些暖手宝的质量和做工呢，是否也好奇他们究竟采用的什么方案，成本究竟有多少呢，作为一个专业的机械工程师，我当然是行动起来了。

---

一、功能介绍

        这是淘宝上一款最常见也是销量最高的一款猫抓暖手宝，到手实际测试，只有中间一个按键，左右2边只是个装饰，有2个温度挡位

• 当按键长按时，开关机
• 单击切换温度挡位
• 低温时亮蓝灯，高挡位时彩灯闪烁
• 顶部一个type-c的充电接口

二、拆解分析

   1.内部电路

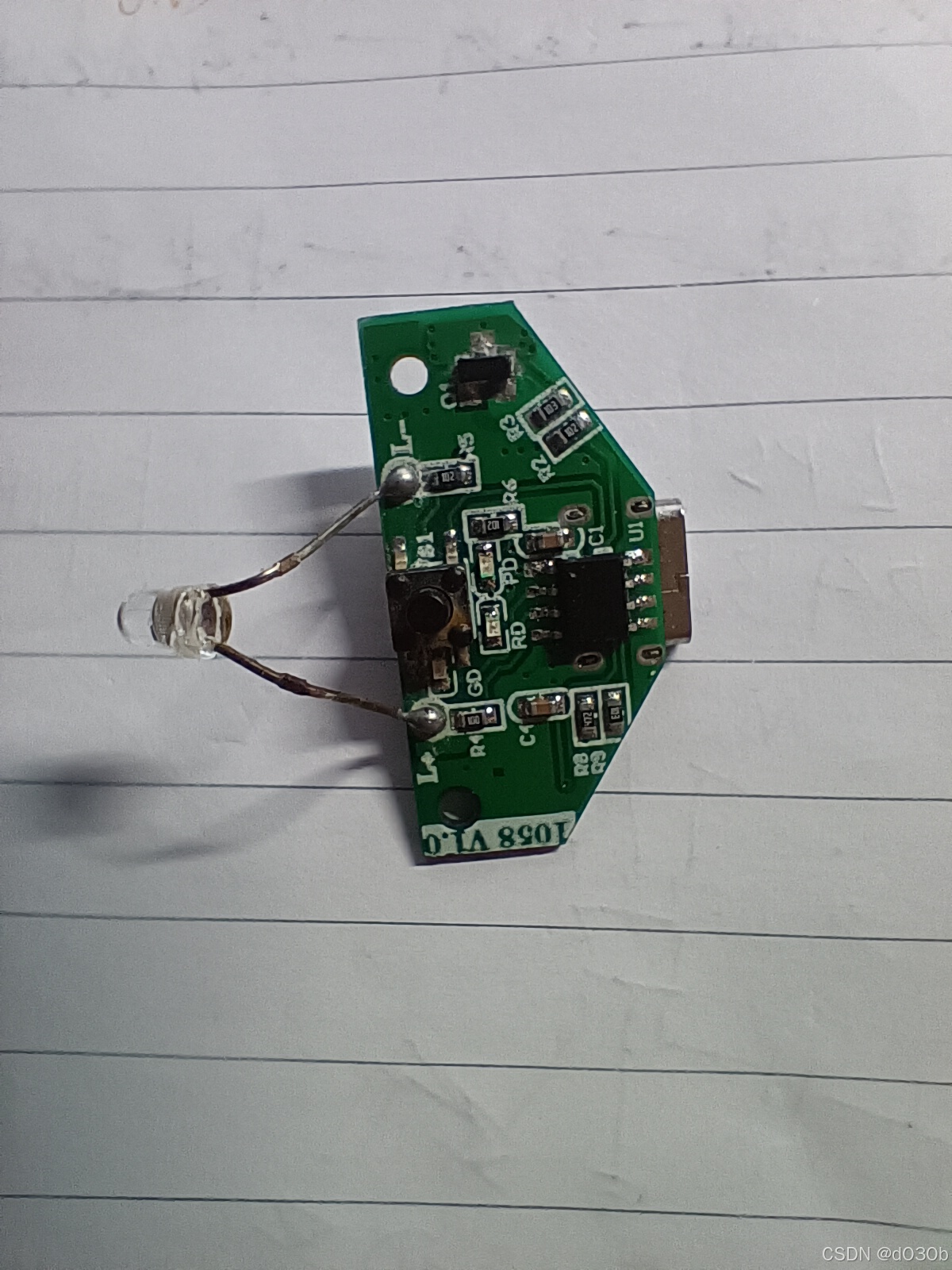

        pcb上的一节18650电池和发热丝已被我移除了，以下就是暖手宝内部的pcb板，粗略上看该pcb共有2片sop8的芯片，一片为常见的锂电池充电管理芯片4056，另一片芯片的丝印被打磨掉了，但肯定是暖手宝的主控芯片

 正面
