tsmc18rf、tsmcN65工艺保姆级安装教程

说明：
一、安装工艺库
二、CDS->OA格式转换
三、添加库

保姆级教程，带你手把手安装工艺库。

说明：

分为三步：安装——转换——添加

1、安装包，里面包含全部文件（网上可下载）
①、tsmc18rf_pdk_v13d.tar
②、65NTSMC.tar.gz

2、转换完后的工艺包，解压后直接添加库（第三步）即可使用

①、tsmc18rf.tar.gz
②、TSMC65.tar.gz

先看一下文件夹中都有哪些文件：

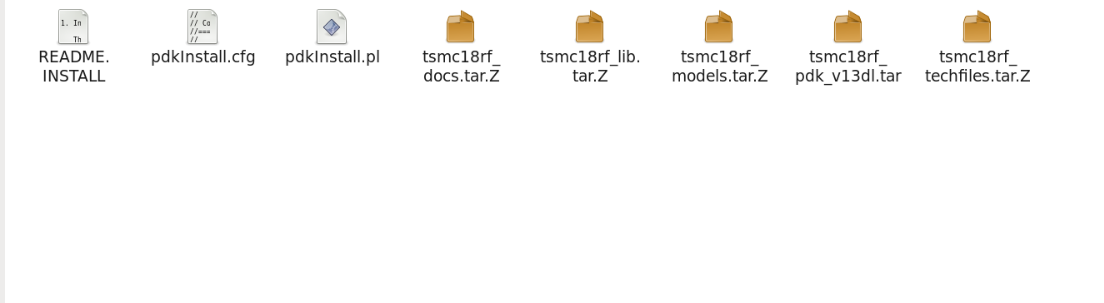

tsmc18rf_pdk_v13d.tar
目录下文件列表：
在这里插入图片描述

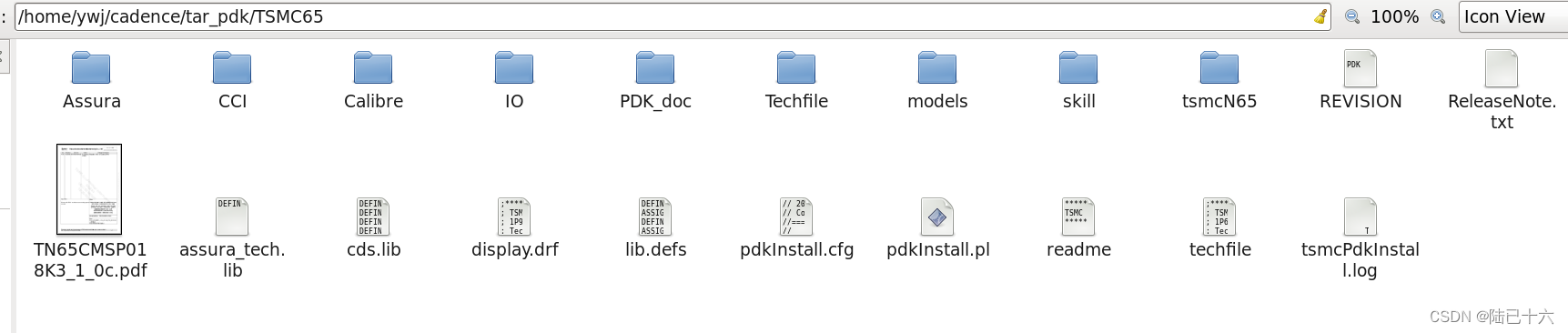

65NTSMC.tar.gz目录下文件列表：

在这里插入图片描述

tsmc18rf.tar.gz目录下文件列表：

请添加图片描述
TSMC65.tar.gz目录下文件列表：

确认每个文件是完整的
接下来开始安装

一、安装工艺库

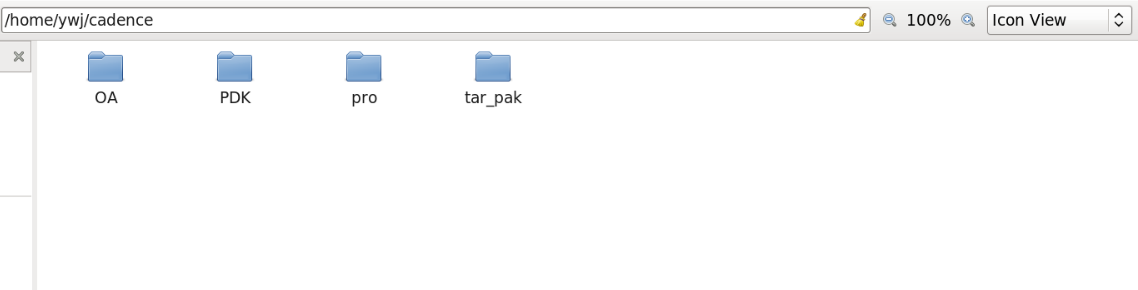

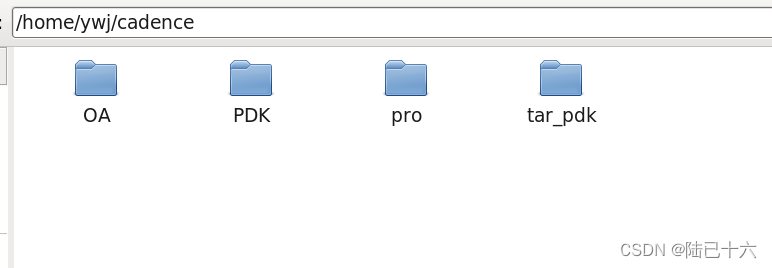

安装之前，先养成一个好习惯，在自己的/home下创建下面四个目录
下面只建文件夹：里面的文件等会会再说。
在这里插入图片描述

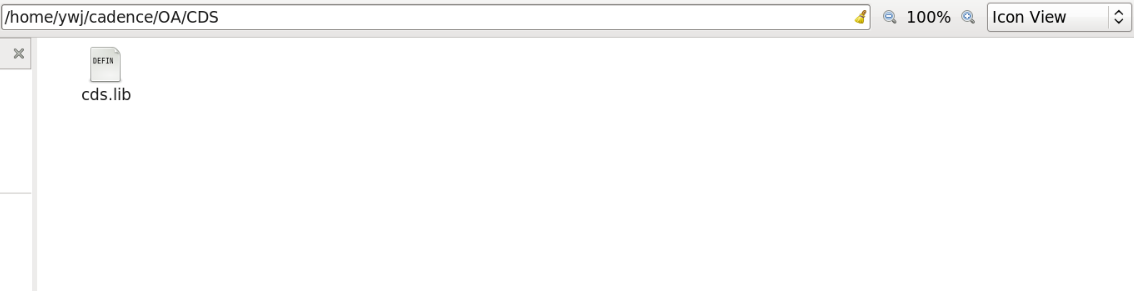

说明一下四个文件夹的作用，/OA/CDS是转换格式用的，等会文件解压后把这个文件复制过来即可，后面会再说；
在这里插入图片描述

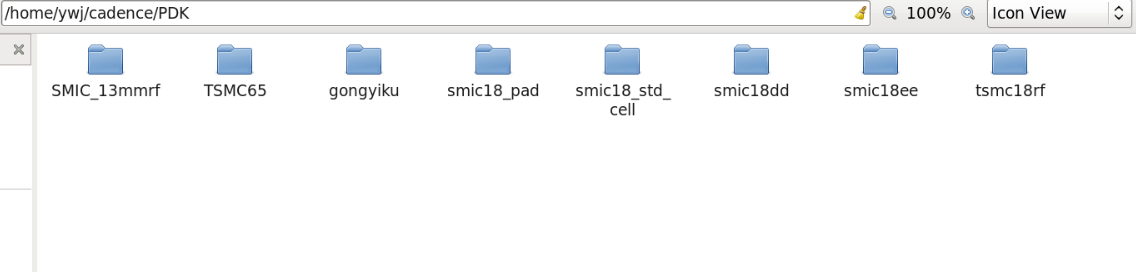

/PDK 是经过转换格式后的工艺包，安装的库都是在这里添加的，可以看到已经安装的工艺库。

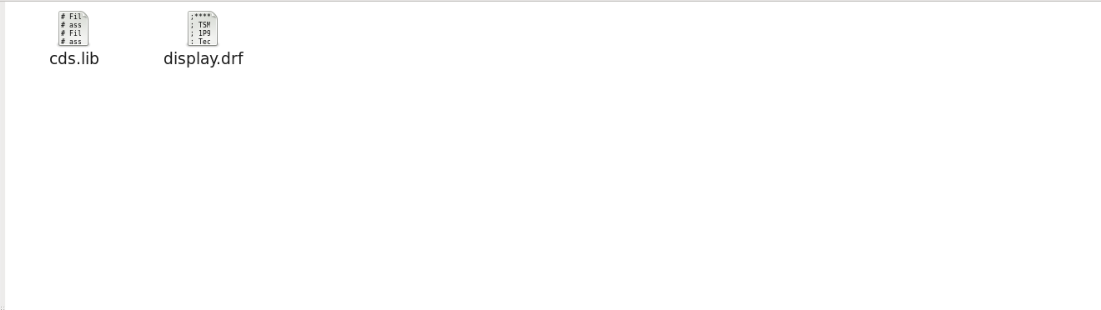

/pro 就是自己的工作目录，也是我平时启动软件的目录，该目录下存放的是设计库，但必须包含下面两个文件，第一个就是库文件，里面是添加的库名称，有了这个文件，在当前目录启动软件时才能包含这个文件中的库名称，我们要安装的库都放在这个文件中（如果你之前启动软件或安装的库不再这里，也没关系，后面教你怎么把之前的库，添加过来）。第二个是关联的显示文件，没有这个文件，器件显示不正常。等会文件解压后把这两个文件复制过来即可，后面再说。

在这里插入图片描述

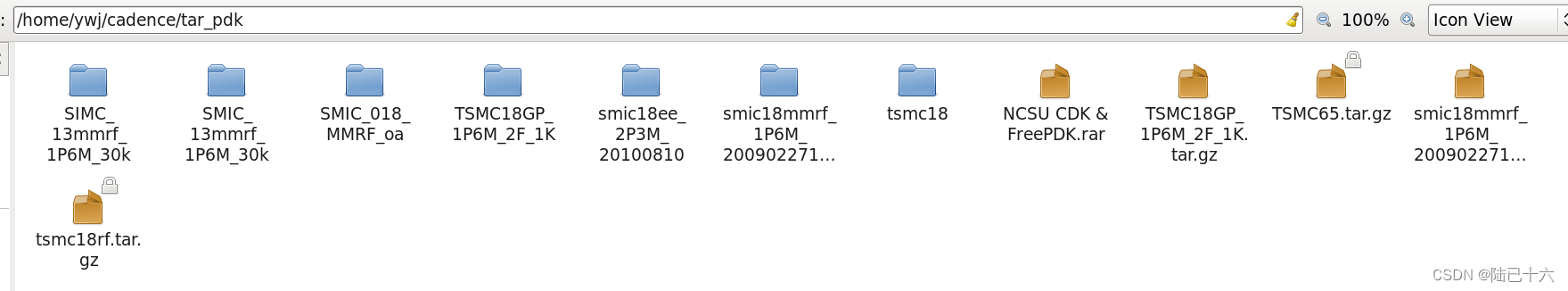

/tar_pdk 看名字就知道这里面是我们下载的工艺压缩包，我们先在这里对下载的压缩包进行解压。

在这里插入图片描述

新建文件夹，用于放置下面的压缩文件，下面的操作根据个人情况选择，
（是安装tsmc18rf，还是tsmcN65）

①、tsmc18rf_pdk_v13d.tar
②、65NTSMC.tar.gz

 mkdir tsmc18rf
 mkdir tsmcN65

（说明：这个文件夹只是为了解压使用，后面可以在移动到自己的工作目录下/pro，tsmc18rf安装时会让你选择安装的目录，且目录的最后一个文件夹是当前不存在的，他会自己生成，如果你键入的是存在的目录，会提醒你目录已存在，需要重新更换目录名称）

解压：需要切换到root

tar -xvf 文件名.tar
tar -zxvf 文件名.tar.gz

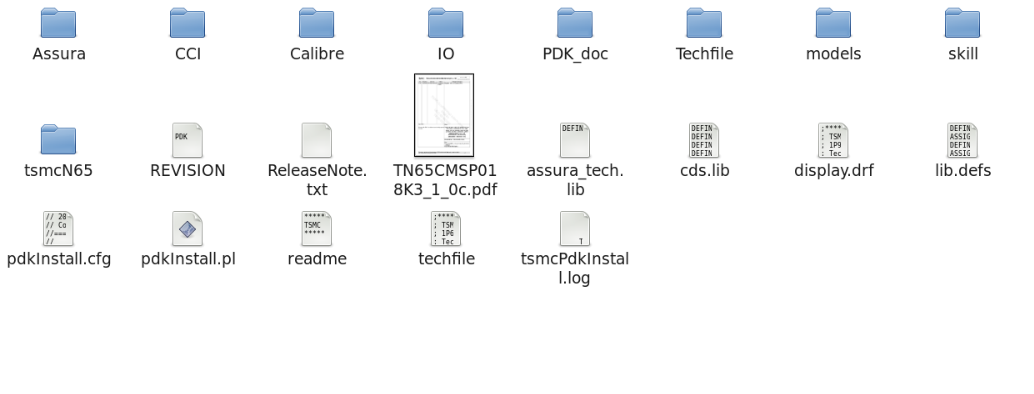

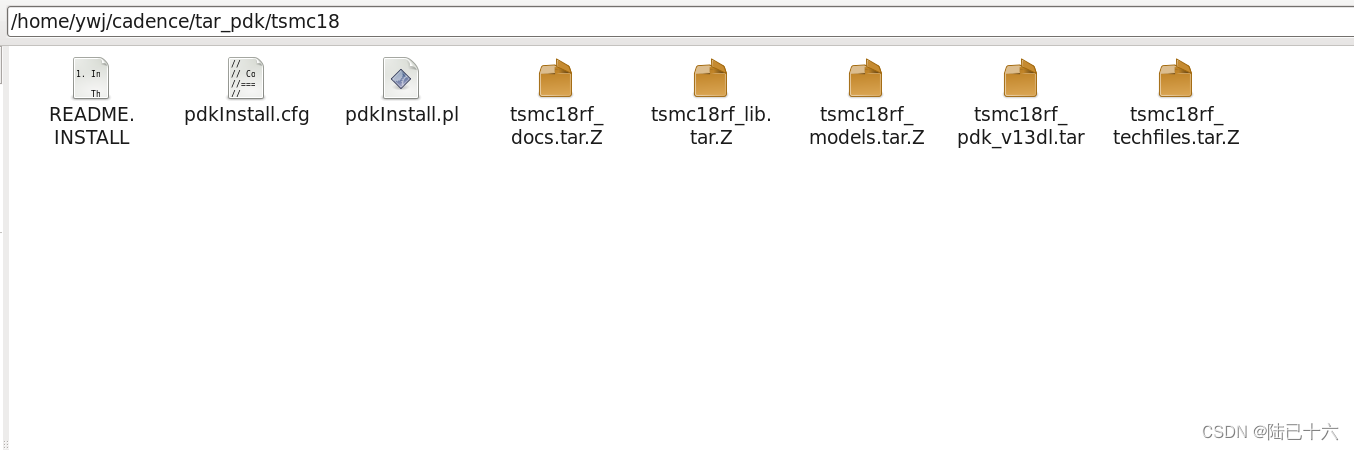

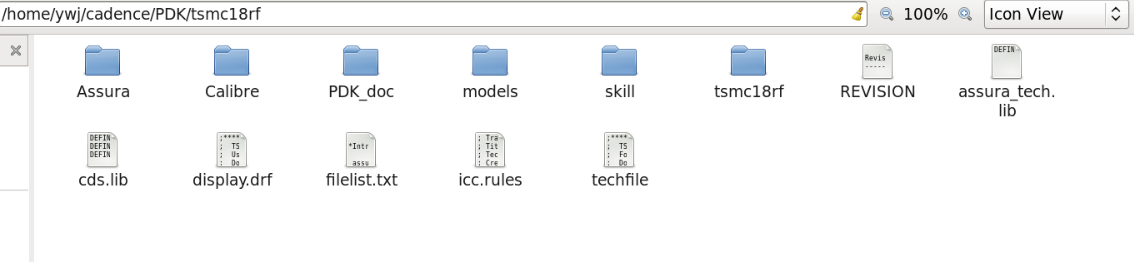

解压后，看到 pdkInstall.pl ，这个就是安装脚本

在这里插入图片描述

现在就可以把cds.lib和display.drf复制到/pro中（有锁的，需要root,后面统一改权限）,cds.lib复制到/OA/CDS中
tsmc18rf下面的文件等安装成功后在/PDK/tsmc18rf 目录下。但是如果你两个都安装，只需要把这里的tsmcN65下面的复制过去即可（用tsmc18rf下面的display.drf 显示65的器件有异常，相反则无）。

安装命令（都是一样）：

 perl pdkInstall.pl

安装配置：

tsmc18rf:
***1, (1 - TSMC 0.18um 1.8v/3.3v 1P6M MM/RF PDK)
***/home/ywj/cadence/PDK/tsmc18rf      (/PDK/tsmc18rf 前面的目录根据自己个人情况，tsmc18rf目前不存在 ，执行完命令后会建立这个目录完成安装)
在51版本，到这里就安装完了，但是61之后的版本需要把CDS->OA格式转换，看后面

tsmcN65：
*** Select process 1: LO
*** Select voltage 1: 1.0V / 2.5V / 2.5V under-drive 1.8V / 2.5V over-drive 3.3V
*** Select metal option 6 : 1p6m_4X1Z0U_ALRDL (Support mimcap,logic inductors and RC technology file for RF/MM)
键入 1 1 6 y
不需要键入目录，他会在/tar_pdk/tsmcN65下安装

说明：180nm安装时需要输入安装目录，65nm会自动安装在当前目录。

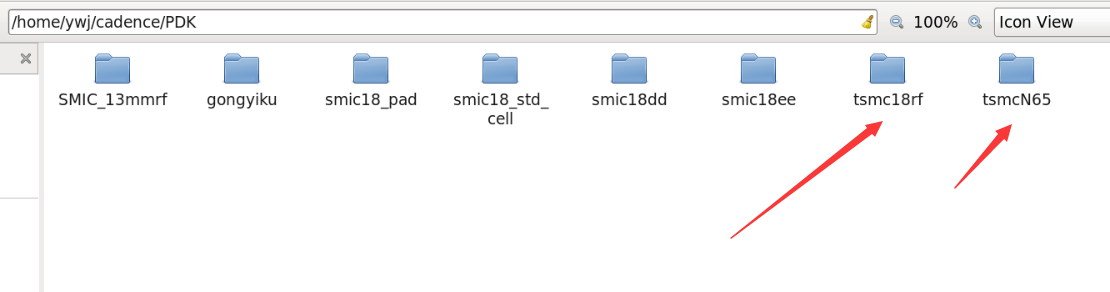

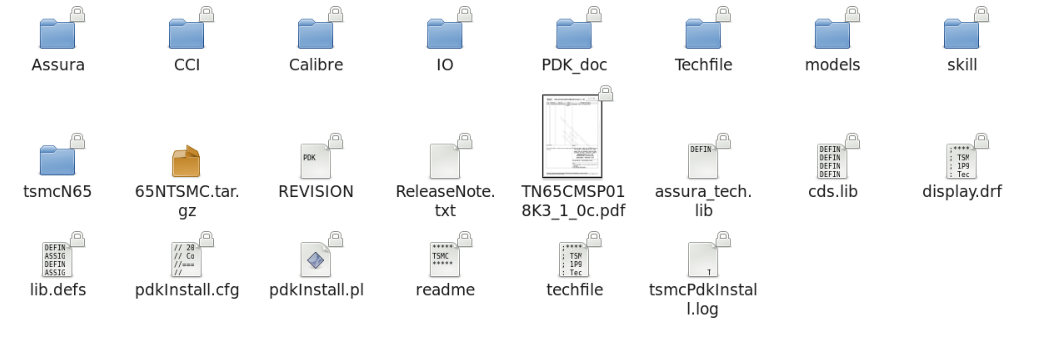

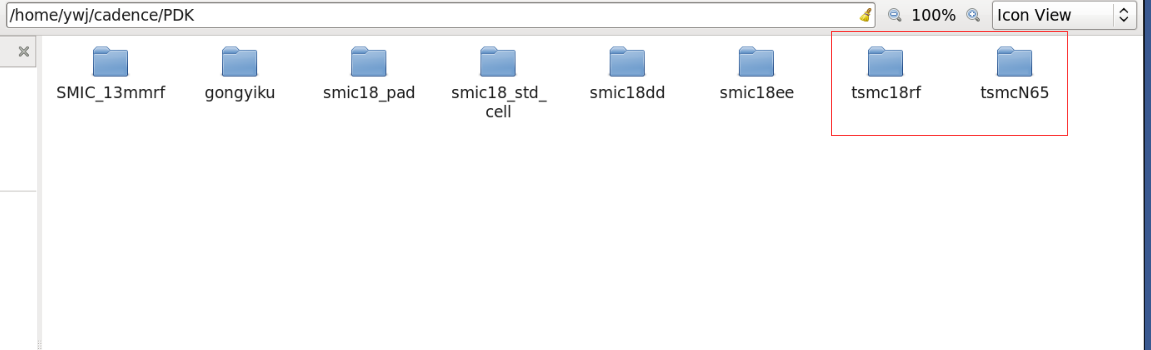

到目前为止，看看已安装的
在这里插入图片描述

注意文件存在目录，刚才解释了，，
这里可以把65的工艺包复制到工作目录下（根据自己的路径），

 cp -a /home/ywj/cadence/tar_pak/tsmc65  /home/ywj/cadence/PDK

在这里插入图片描述

二、CDS->OA格式转换

安装后，需要把CDB->OA格式才能在6.17中使用。

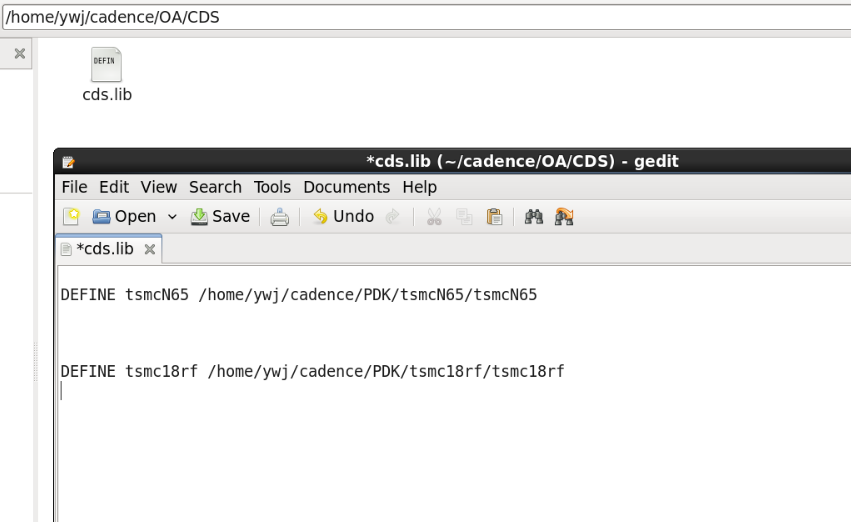

我们把/home/ywj/cadence/OA/CDS下面的cds.lib 改下里面的路径，这里的cds.lib可以从任一地方复制过来。或者自己新建一个文件，我们改下里面对应的库路径。
名字不要打错，前面的路径根据自己情况，可以打开文件夹，复制上面的路径。
在这里插入图片描述
其中…PDK/tsmcN65/tsmcN65就是刚才放的库路径


DEFINE tsmcN65 /home/ywj/cadence/PDK/tsmcN65/tsmcN65

或

DEFINE tsmc18rf /home/ywj/cadence/PDK/tsmc18rf/tsmc18rf

根据自己情况选择

在/OA 目录下启动软件（在哪里启动，一会转换的库就在那）

[OA]$ virtuoso &

此处启动方式根据自己软件情况而定。

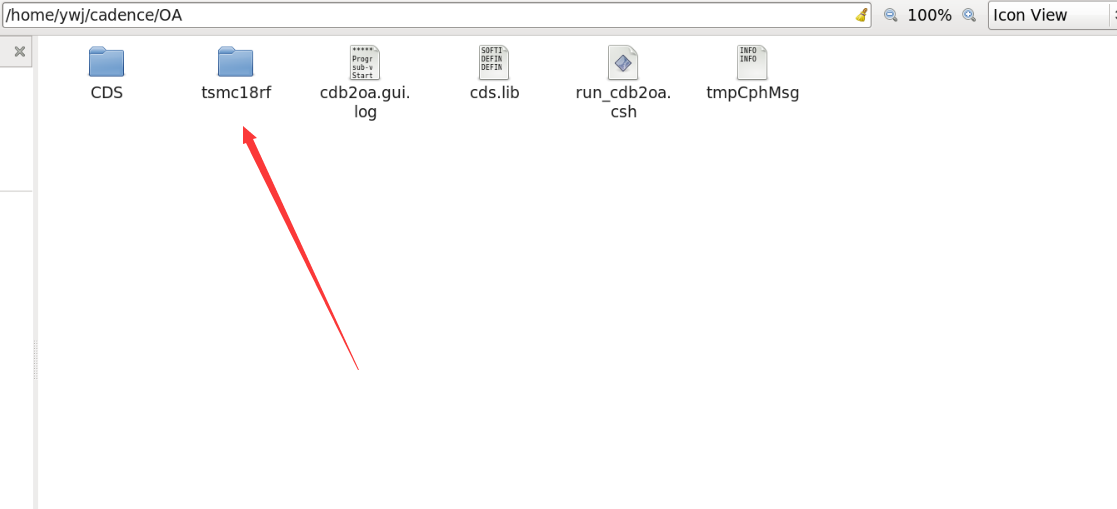

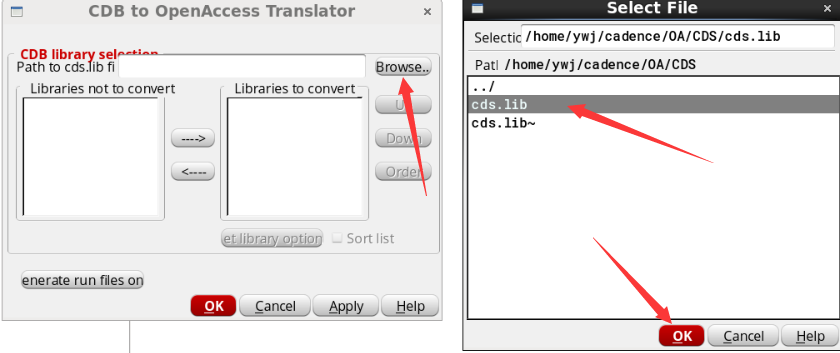

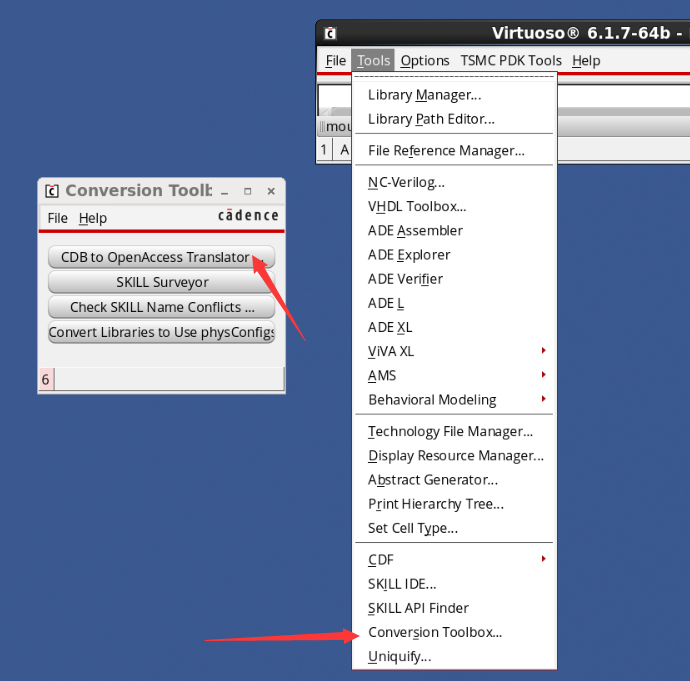

参考下面图片，找到/OA/CDS/cds.lib，点击确定，等待一会。转换完成后，在/OA下可看到转换完成的工艺包
在这里插入图片描述
找到刚才改的cds.lib（这个是要转换的库的路径，自己可以理解一些，文件放哪里都可以，只要能找到，上面建的文件夹，只是为了叙述方便，有个统一的标准，文件从哪来到哪去，我们就很清楚了），
OK，等在转换完成,关闭软件。
在这里插入图片描述

（没有这个文件或提示错误都有可能是转换失败，原因有很多，检查自己的路径是否是在HOME下，尽可能和我采用一样的安装路径，避免不必要的情况发生。其次有些文件可能已经是转换过的，此处也有可能出错。）
/
如果自己多次尝试无果，可选择下面已经转换过的，
①、tsmc18rf.tar.gz
②、TSMC65.tar.gz
做第三步
/

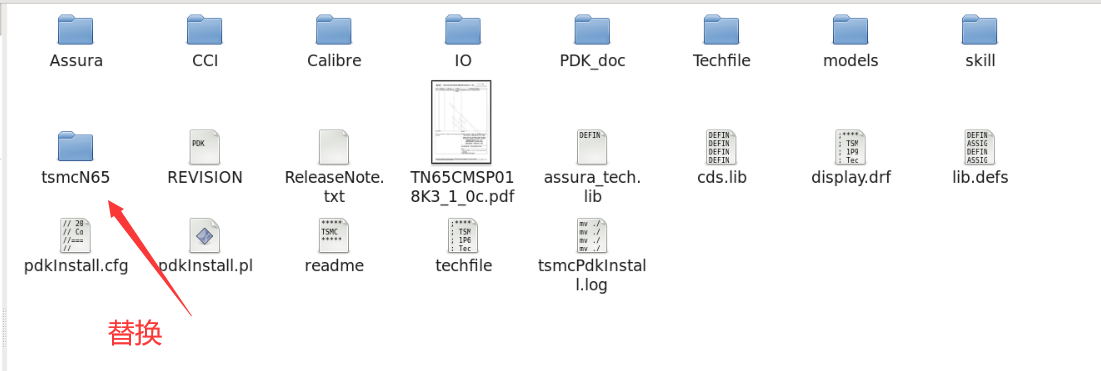

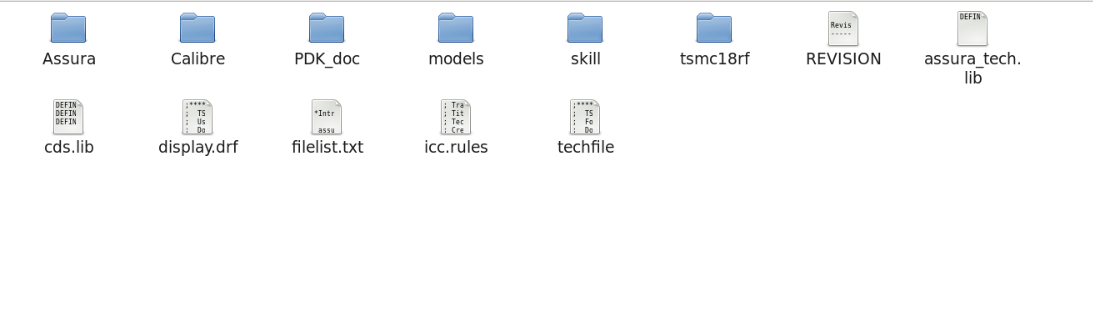

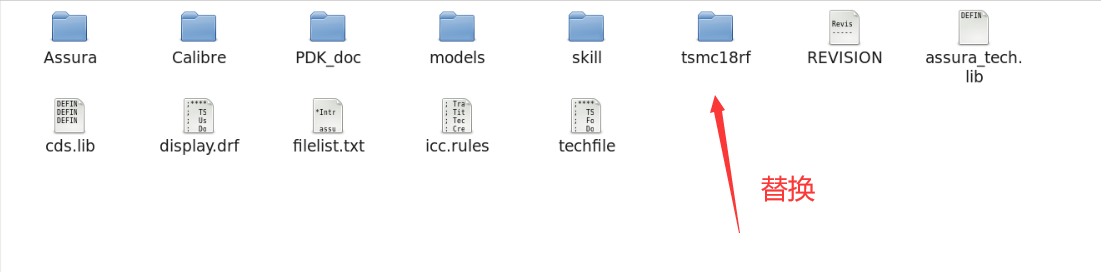

只需要把这个文件复制到PDK的工艺目录下，替换掉原来的tsmc18或tsmc65文件即可（注意看下面两个图，是文件），
在这里插入图片描述

在这里插入图片描述

三、添加库

这里说一下更改权限

chmod -R 777 /目录/
比如
chmod -R 777 /home/ywj/cadence

777是权限开放程度（表示可读可写……）这样我们的整个环境都是可操作的
在这里插入图片描述

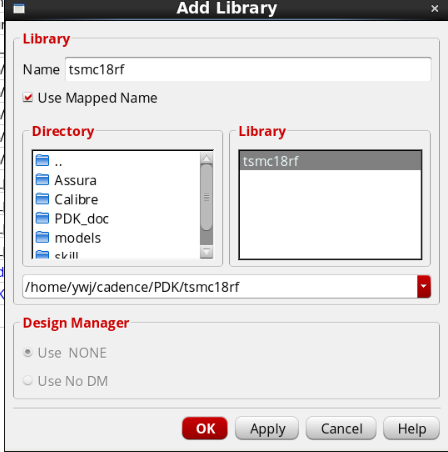

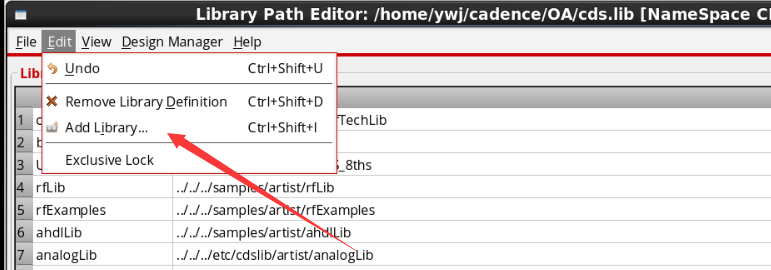

在/pro 下打开cds.lib （刚才复制的）
把里面替换成下面语句

SOFTINCLUDE /opt/cadence/IC617/share/cdssetup/dfII/cds.lib
SOFTINCLUDE /opt/cadence/IC617/share/cdssetup/hdl/cds.lib
SOFTINCLUDE /opt/cadence/IC617/share/cdssetup/pic/cds.lib
SOFTINCLUDE /opt/cadence/IC617/share/cdssetup/sg/cds.lib

这里都是系统自带的库，

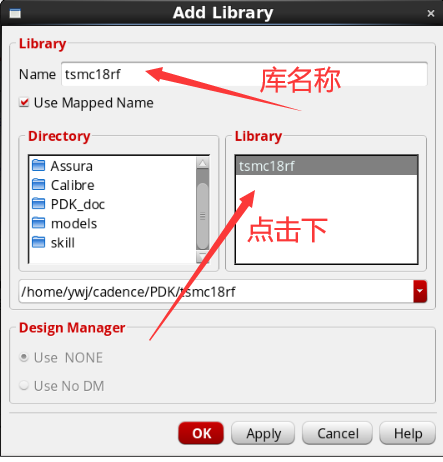

在/pro下目录启动virtuoso
#########################################################

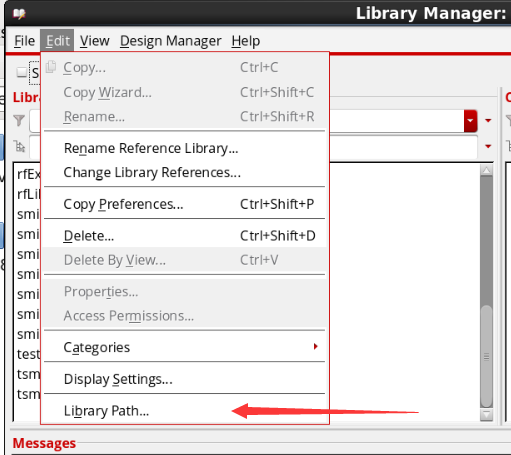

或用下面已转换的文件解压后放到/PDK目录下
①、tsmc18rf.tar.gz
②、TSMC65.tar.gz
