Cadence Virtuoso个性化快捷配置

写在前面
该篇介绍如何个性化配置自己的virtuoso，配置个性化快捷键，让软件更懂你的操作习惯，配置符合个人审美的显示画面。

!!!!!以下代码不建议直接复制，可能存在中英文混写的情况，中文在虚拟机中显示乱码，如果复制使用，需要认真自检!!!!

cds.lib文件

//调用软件自带库文件
SOFTINCLUDE $CDSHOME/share/cdssetup/dfII/cds.lib

//定义一个软件自带库
DEFINE basic $CDSHOME/tools/dfII/etc/cdslib/basic
DEFINE analogLib $CDSHOME/tools/dfII/etc/cdslib/artist/analogLib
DEFINE sample $CDSHOME/tools.lnx86/dfII/samples/cdslib/sample

//定义一个安装的库，此处是当前目录下的库文件，使用相对地址（不建议）
//自建的库会默认采用该方式创建在启动软件的目录下
DEFINE smic18mmrf smic18mmrf

//定义一个自建库，此处使用绝对地址方便移植和调用
DEFINE Pipelined_ADC /home/IC/Pipelined_ADC/Pipelined_ADC

以上是4种添加已有库的方式，$CDSHOME/是软件安装位置。
一般为 /opt/cadence/IC617/, 或者 /root/cadence/IC617/根据个人情况而定。

.cdsinit文件

1.使用.cdsinit文件加载自定义快捷键
load("/home/IC/.../BindKeys.il");
2.加载自定义显示文件
load("/home/IC/.../display.drf");
drLoadDrf("/home/IC/.../display.drf");
3.启动virtuoso时，自动打开Library Manager
ddsOpenLibManager()
4.使用gvim打开文本
editor="gvim"
5.在Layout Editor的工具菜单栏上增加了一个名为“Calibre”的新菜单
load("/opt/mentor/calibre2019/aoj_cal_2019.3_15.11/lib/calibre.skl");
6.定义快捷键

hiSetBindKey("Schematics" "<Key>0" "geDeleteNetProbe()");
hiSetBindKey("Schematics" "<Key>1" "schHiFind()");
hiSetBindKey("Schematics" "<Key>2" "geDeleteAllProbe(getCurrentWindow() t)");
hiSetBindKey("Layout" "<Key>9" "leHiMarkNet()");
hiSetBindKey("Layout" "<Key>0" "leHiUnmarkNet()");

.cdsenv文件

修改软件启动后的一些默认配置

1.Library Manager界面双击view以只读方式打开
cdsLibManager.main dblClickEditCellView boolean nil

2.设置仿真结果显示有效位数
auCore.misc labelDigits int 6

3.Grid Controls Type—默认”dots”，现改默认为”none”
layout drawGridOn boolean nil
schematic schGridType cyclic “none” （此为原理图）

4.X/Y Snap Spacing—默认格点是0.1，现改默认为0.005
layout xSnapSpacing float 0.005
layout ySnapSpacing float 0.005

5.设置lable字体
schematic createLabelFontStyle cyclic "roman"
layout labelFontStyle cyclic "roman"

6.改变仿真结果保存路径
asimenv.startup projectDir string" ./simulation"

7.按library名称设置仿真结果保存路径
asimenv.startup appendLibNameToProjectDir boolean t

8.Cross Cursor—默认不勾选，现改默认为勾选
layout cursorSpape boolean t
schematic schcursorSpape boolean t

9.Pin Names—默认不勾选，现改默认为勾选
layout displayPinName boolean t

10.修改版图 pin label 相关环境变量

//Height—默认1.0，现改为默认0.07；
layout labelHeight float 0.07

//Font—默认stick，现改为默认roman
layout labelFonStyle cyclic “roman”

//Layer Name—默认需要选择相关层，现改为默认“Same As Pin”
layout pinTextSameLayer boolean t

//Layer Purpose—默认非“Pin”层，现改为默认“pin”
layout pinTextPurposeNames string “pin”

//修改VIA孔个数，默认Rows:1 Columns:1，现修改默认为Rows:2  Columns:1
layout viaRows int 2

//修改Keep copying 默认不勾选，现修改默认为勾选；
layout keepCopying boolean t

11.设置仿真波形与坐标轴显示

viva.graph  titleFont  string  "Default,16,-1,5,75,0,0,0,0,0"
viva.rectGraph    background  string  "white"
viva.axis     font   string   "Default,16,-1,5,75,0,0,0,0,0"
viva.horizMarker font    string   "Default,16,-1,5,75,0,0,0,0,0"
viva.vertMarker     font    string   "Default,16,-1,5,75,0,0,0,0,0"
viva.referenceLineMarker    font  string    "Default,16,-1,5,75,0,0,0,0,0"
...
viva.trace  lineThickness  string  "Thick"
viva.trace  lineStyle  string  "solid"
wavescan.trace  lineThickness  string  "Thick"
wavescan.trace  lineStyle  string  "solid"

上面只是修改波形显示的一部分设置，建议大家可以将与字体、字号(与font)有关的内容都按照给出的示例替换。
把默认的"Default,10,-1,5,50,0,0,0,0,0" 替换为 "Default,16,-1,5,75,0,0,0,0,0"
viva.axis font string "Default,16,-1,5,75,0,0,0,0,0"
其中16为字号，根据需要更改；75为颜色深度，可以理解为是否加粗，取值在0-99之间，根据自己习惯更改；其它项保持默认即可。

display.drf文件

...
//器件注释，管子的名称、参数、类型等信息显示颜色设置
 ( display      annotate             blank      solid      orange     orange     outline   )
 ( display      annotate1            blank      solid      pink       pink       outline   )
 ( display      annotate2            blank      solid      yellow     yellow     solid     )
 ( display      annotate3            blank      solid      cyan       cyan       outline   )
 ( display      annotate4            slash      solid      orange     orange     outlineStipple)
 ( display      annotate5            blank      solid      blue       blue       solid     )
 ( display      annotate6            blank      solid      winFore    winFore    solid     )
 ( display      annotate7            dots       solid      green      green      outlineStipple)
 ( display      annotate8            blank      solid      yellow     yellow     solid     )
 ( display      annotate9            blank      solid      orangeB    brownB     solid     )

//原理图与版图走线高亮显示颜色，加粗，边框颜色，内部填充颜色
 ( display      y0                   blank      thickLine  yellow     yellow     outline   )
 ( display      y0Flt                blank      thickLine  yellow     yellow     outline   )
 ( display      y1                   blank      thickLine  red        red        outline   )
 ( display      y1Flt                blank      thickLine  red        red        outline   )
 ( display      y2                   blank      thickLine  green      green      outline   )
 ( display      y2Flt                blank      thickLine  green      green      outline   )
 ( display      y3                   blank      thickLine  magenta    magenta    outline   )
 ( display      y3Flt                blank      thickLine  magenta    magenta    outline   )
 ( display      y4                   blank      thickLine  cyan       cyan       outline   )
 ( display      y4Flt                blank      thickLine  cyan       cyan       outline   )
 ( display      y5                   blank      thickLine  purple     purple     outline   )
 ( display      y5Flt                blank      thickLine  purple     purple     outline   )
 ( display      y6                   blank      thickLine  orange     orange     outline   )
 ( display      y6Flt                blank      thickLine  orange     orange     outline   )
 ( display      y7                   blank      thickLine  gold       gold       outline   )
 ( display      y7Flt                blank      thickLine  gold       gold       outline   )
 ( display      y8                   blank      thickLine  blue       blue       outline   )
 ( display      y8Flt                blank      thickLine  blue       blue       outline   )
 ( display      y9                   blank      thickLine  silver     silver     outline   )
 ( display      y9Flt                slash      thickLine  yellow     yellow     outline   )
...

其他显示根据个人喜好调配

BindKeys.il文件

用户可以根据自己的使用习惯添加快捷键设置，virtuoso 自带的快捷键存在以下目录/opt/cadence/IC617/tools/dfII/samples/local（一般是…/cadence/…）
当然，为了使用方便，我们可以设置独属于自己的快捷键，可以通过一下方式获取操作指令，

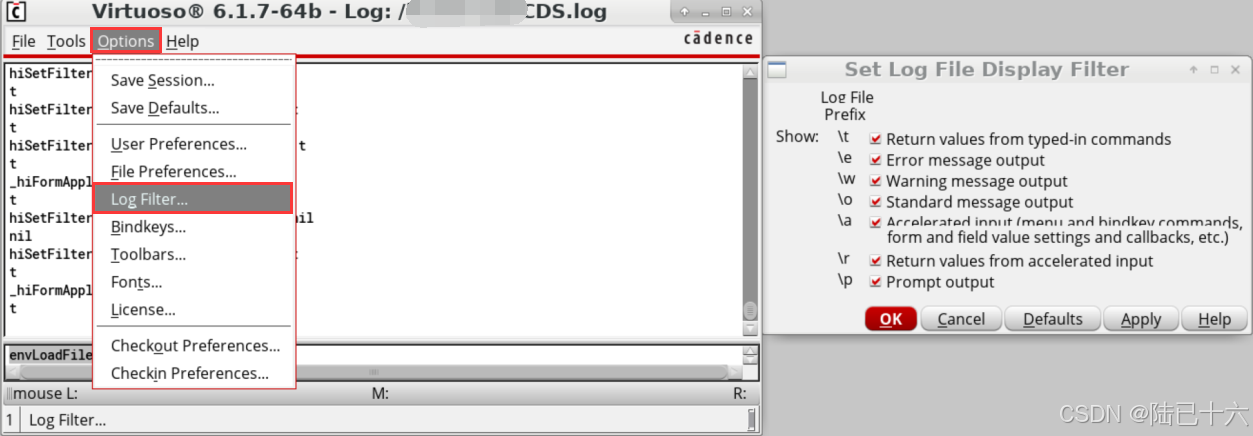

打开CIW，依次点击Options->Log Filter，全选并应用。

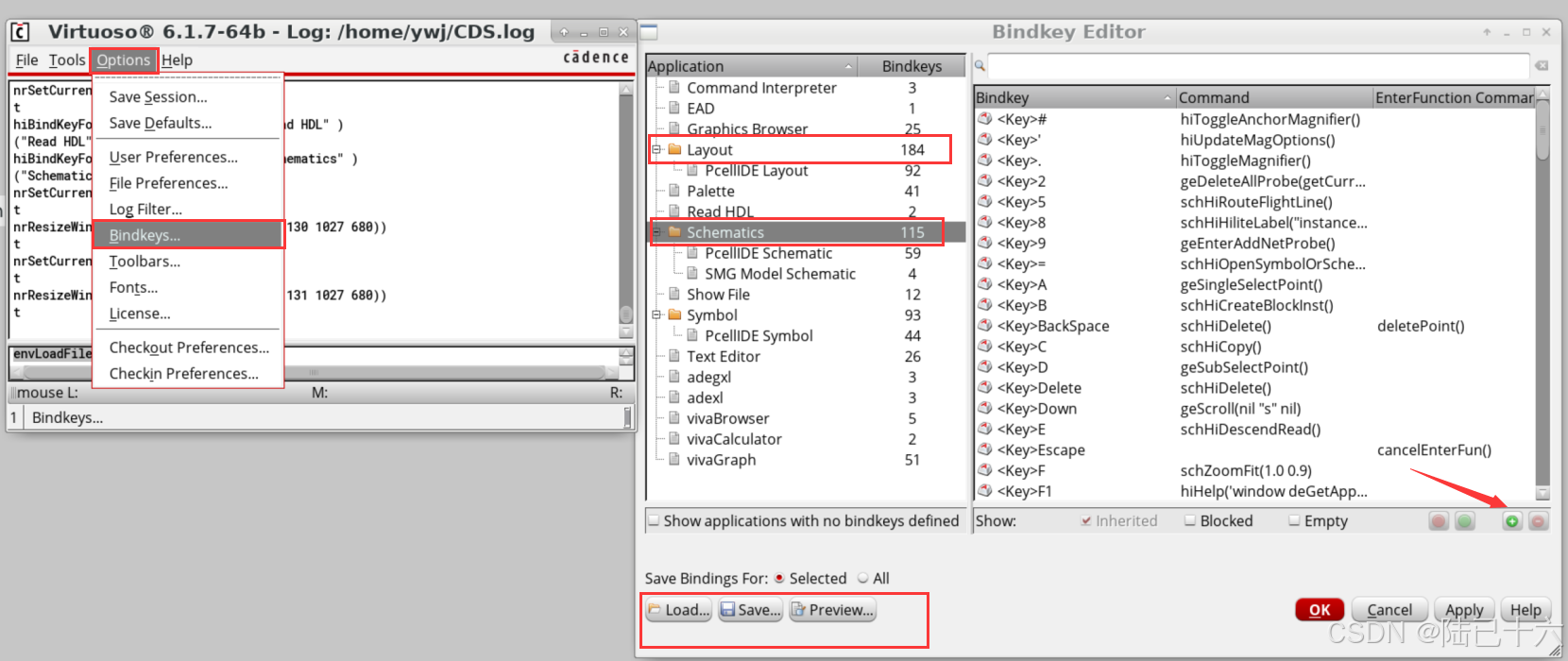

通过以上设置，我们在软件中可以获得当前每一步操作的指令，并在Bindkeys中添加这些指令的快捷键，也可以load已有的或者保存当前设置，修改立即生效。

把文件存放在启动目录下，并将文件挂载到启动配置文件.cdsinit中。
load("/home/IC/.../BindKeys.il")
文件具体地址根据自己实际存放情况修改。

重新加载修改文件

通过上诉修改的配置并不是立即生效的，在CIW窗口重新加载刚才修改的文件即可生效，如：

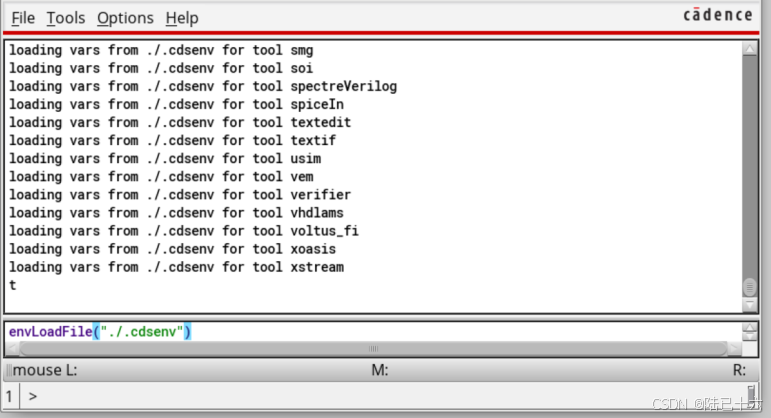

envLoadFile("./.cdsenv")
