GD32 USB软硬件注意事项

前言

文章仅为个人的所遇问题或学习，谢谢！
本文内容仅考虑使用USB内部带PHY，不考虑使用ULPI接口外挂USB PHY芯片的情况！

---

一、GD32 USB硬件注意事项

1.GD32作为USB从机设备

GD32F303与GD32E503系列

GD32F303系列和GD32E503系列USB只能作为USB从机，USB DP线上需要接一个1.5K的电阻再连接到IO口上或3.3V电源上。

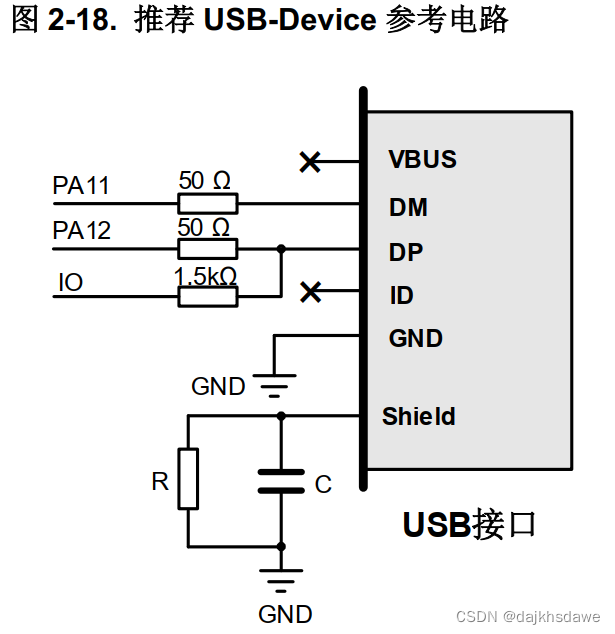

推荐设计如下：

GD32F4xx系列、GD32F350系列

GD32F4xx系列、GD32F350系列作为从机设备时，可以使用上述GD32F303和GD32E503样式的作为USB从机设备的硬件设计。也可不接1.5K上拉电阻，直接将VBUS接到PA9上。VBUS连接到PA9中间最好串一个限流电阻。

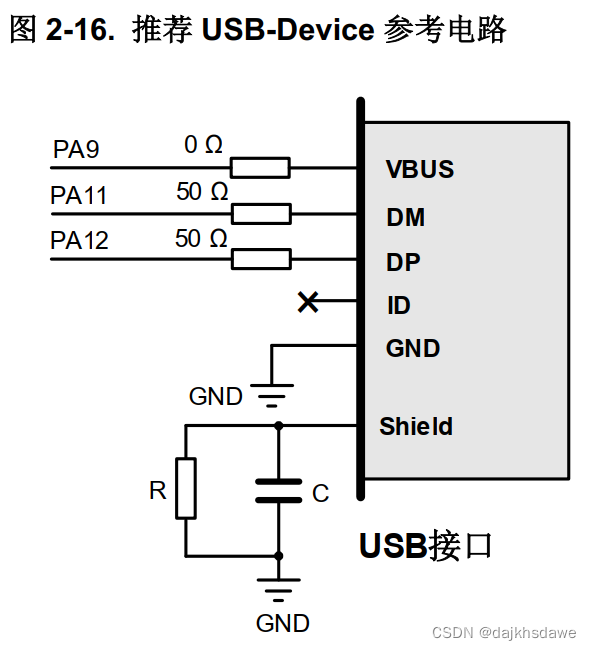

推荐设计如下：

2.GD32作为USB主机设备

常规情况下主机需要通过USB VBUS给从机供电，USB VBUS电压为5V，而GD32常规供电为3.3V，无法提供5V的电源，所以需要另外接入5V电源给USB从机供电。

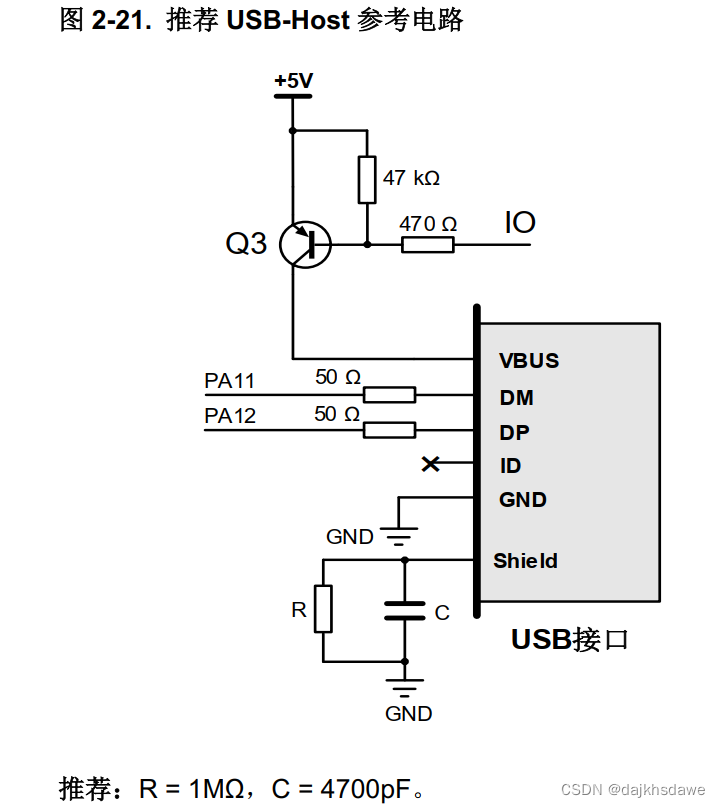

推荐设计如下：

二、GD32软件注意事项

1、上拉IO口设置

使用GD32F303或者GD32E503的官方开发板固件库的USBD的代码，下载到芯片中，接入到电脑上无反应。这种情况一般是上拉的IO口设置错误，在GD32F303或GD32E503中，USB DP上需要接入上拉电阻才能让电脑识别到有USB设备插入，如果代码里面控制上拉的IO口和原理图上的IO口没有对应上会出现电脑不能识别到USB设备情况，一般只需要修改一下配置的IO口就可以被电脑识别。

例如：

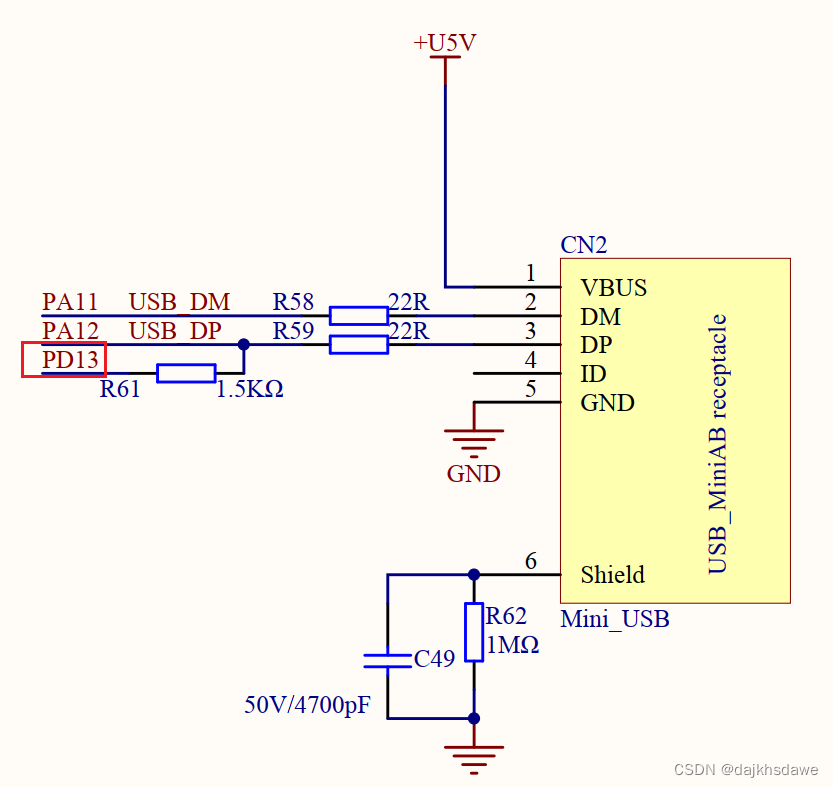

原理图：

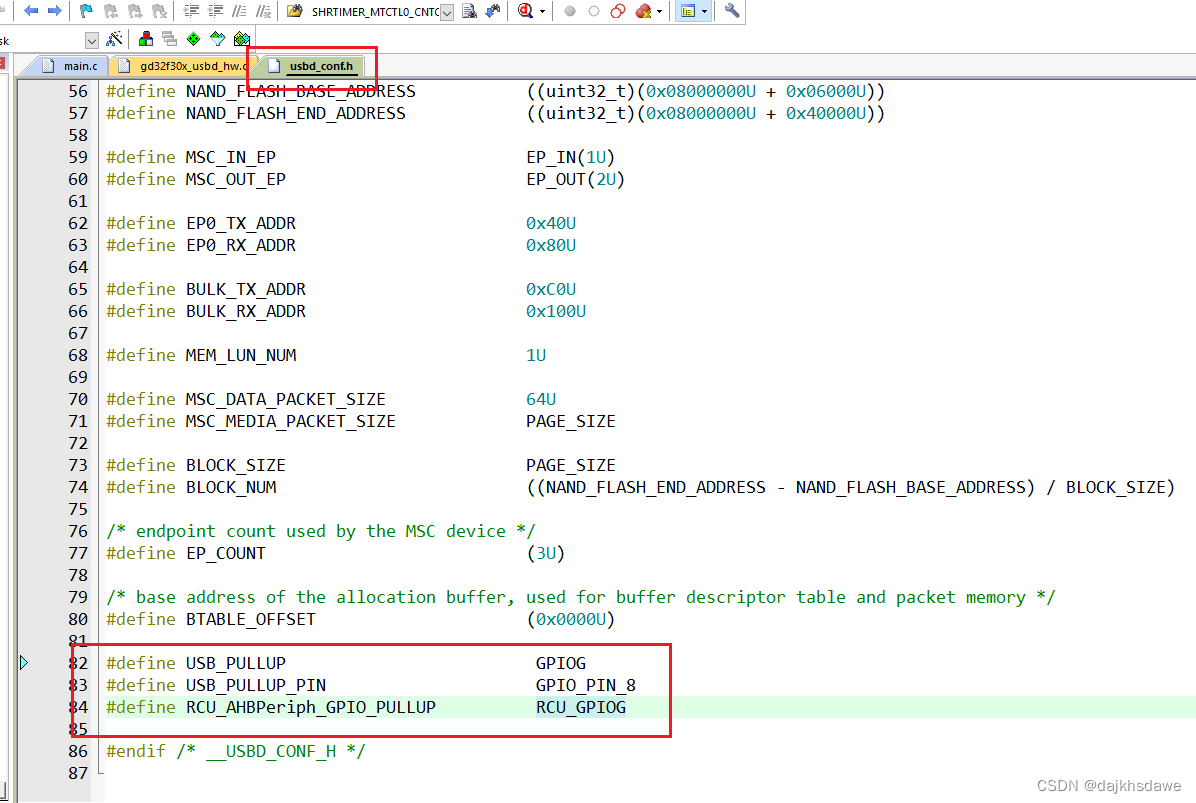

固件库上拉IO口配置代码

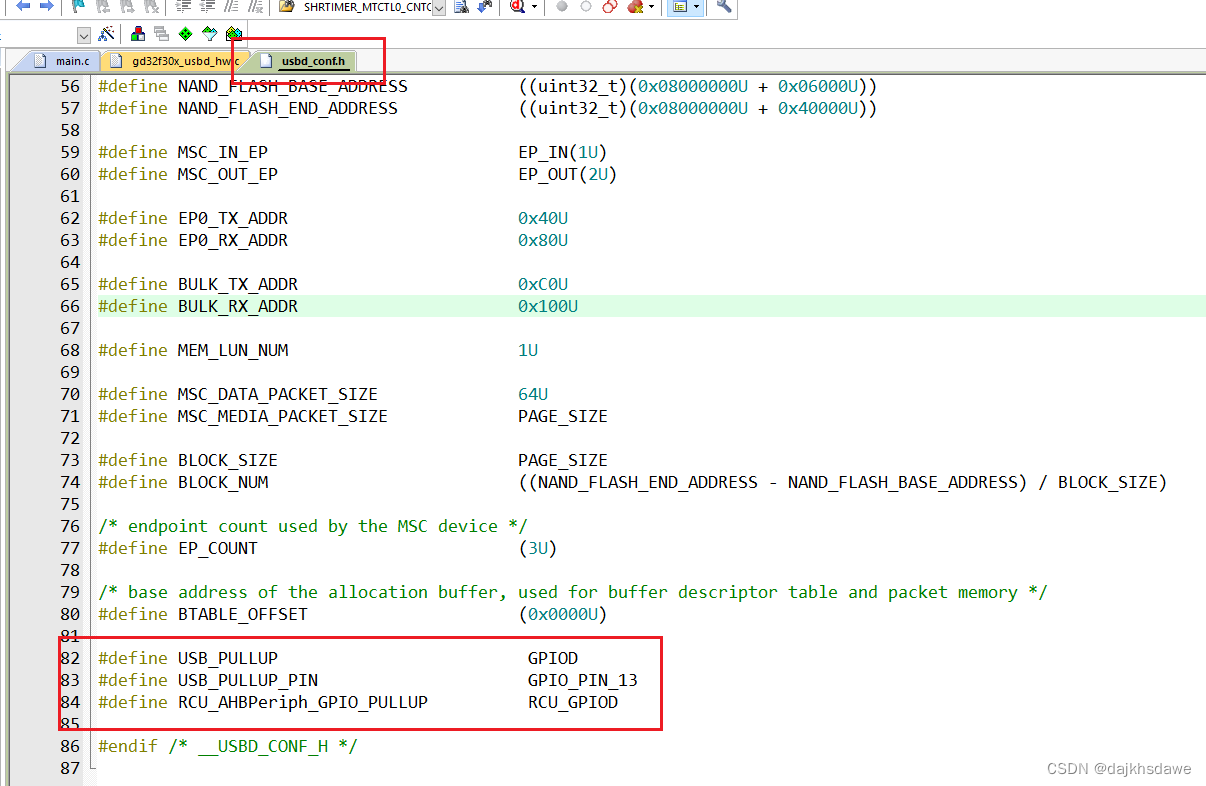

修改后：

2、USB时钟配置

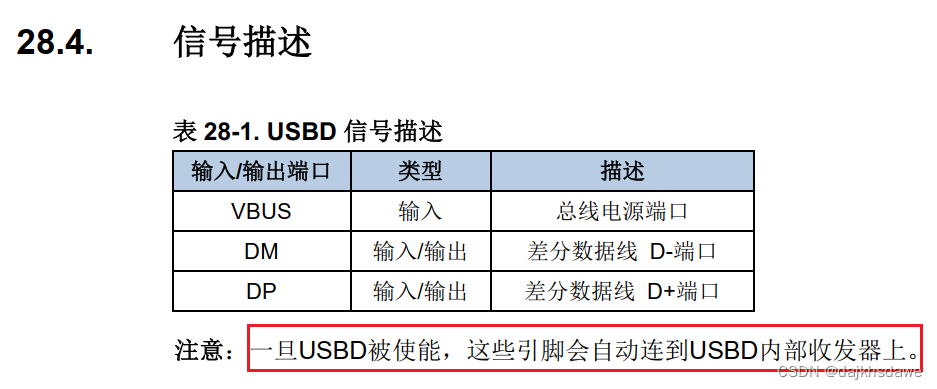

GD32F303系列和GD32E503系列，使能USBD时钟时，PA11和PA12会自动连接到USBD内部收发器上！

对于USBD和USB FS，USB时钟需要48Mhz，一般使用IRC48Mhz就可正常进行USB通信，对于USB HS，USB时钟需要60Mhz的时钟。USB HS通信对时钟精度要求较高，一般使用RCU对外部高速晶振进行倍频分频操作后，得到60Mh时钟。

GD32E507 USB时钟描述：

如果使用固件库或者开发配套的USB代码，且USB使用外部高速时钟作为时钟源，则需要注意工程中默认晶振的大小设置和初始系统配置文件（例如system_gd32f30x.c）中的初始时钟配置

例如：

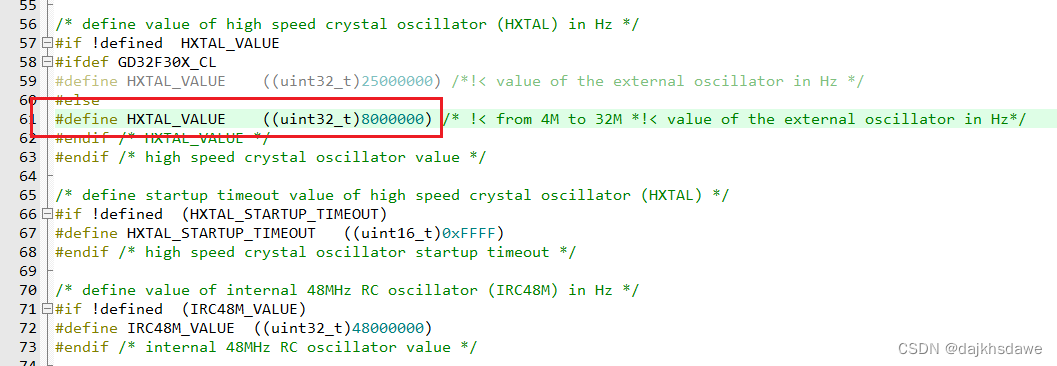

GD32F30x固件库中外部高速晶振时钟默认为8Mhz，如果板子上焊接的晶振为4Mhz或25Mhz，下载代码后，会导致USB通信错误。
解决方法：重新配置初始时钟，将USB时钟配置48Mhz

总结

1、上述的硬件设计资料都可以在GD官网上找到
2、软件部分一般需要注意时钟的配置，如果使用的是GD32F303或GD32E503系列，则需要注意上拉IO口的设置。
