基础知识点

一、在切换或CA的场景中，UE需要测量服务小区或者邻区的RSRP、RSRQ，得到信号质量最好的小区进行驻留。

UE在IDLE/INACTIVE态下，通过服务小区系统消息中指示的邻区配置，进行邻区测量，同时结合服务小区测量，结合系统消息中指示的一些门限信息，对邻区进行评估，判断是否满足重选准则，若满足则重选到目标小区，变更服务小区。
UE在Connected态下，UE通过网络配置的测量配置，同样进行服务小区测量和/或邻区测量，与IDLE态不同的是，网络还会配置测报上报 - 就是空口消息中看到的measurement report，将测量结果信息告知网络，网络来决定UE的后续行为，最典型的通知UE进行切换，从当前小区切换到邻区。网络通过专属信令向UE下发测量配置，例如在RRCReconfiguration中携带。

UE测量上报RSRP之后，由网络侧决定UE是否切换。

网络可以配置UE执行两种测量：

一种是NR的measurement,是基于SSB或CSI-RS的频间或频率内的测量;
另一种是Inter-RAT Measurement，E-UTRA间的Inter-RAT的测量。

二、LTE和NR的差异

LTE基于：CRS 小区参考信号（CRS-RSRP、CRS-SINR）
NR基于：SSB（SS-RSRP、SS-SINR）和CSI-RS（CSI-RSRP、CSI-SINR)
因CRS 存在宽带干扰和资源浪费等问题，它的功能将逐渐弱化。
SSB： LTE时，UE是通过基站广播发送的主同步序列和辅同步序列实现同步，SSB是NR中新出的概念，是由主同步序列、辅同步序列、物理广播信道和解调参考信号组合在一起构成，也就是PSS、SSS、PBCH、DMRS在四个连续的OFDM符号内接收然后构成SSB, 主要用于下行同步。
CSI-RS： LTE时引入的概念，用于信道测量。在NR中主要用于：获取信道状态(调度、链路自适应、MIMO相关的传输设置)、波束管理、移动性管理(本小区和邻区的CSI-RS信号获取跟踪完成UE移动性管理的测量需求)、速率匹配、精确的时频追踪(TRS实现)。

三、cell 类型
Serving cell、Listed cell、Detected cell(检测到的cell)
NR测量：Serving cell、Listed cell、Detected cell
Inter -RAT测量（E-UTRA）：Listed cell、Detected cell

四、测量过程主要有三个步骤：

测量配置：基站通过RRCConnectionReconfigurtion 消息携带的measConfig 将测量配置通知给UE，即下发测量控制。

测量执行：UE对当前服务小区进行测量，并根据RRCConnectionReconfigurtion 中s-Measure来判断是否需要执行对邻区的测量。

测量报告：当满足测量报告条件时，UE将测量结果填入MeasurementReport中发给基站

因篇幅字数限制，本文介绍配置部分。

Measurement 配置

一、NR 和LTE的测量配置类似，区别有以下几点：

Beam：5G采用了beam管理机制，可以用于初始接入、控制和数据信道。对于初始接入来说，NR改进了4G基于广播的机制，升级为beam机制，从而提高系统覆盖率；
RS Type: 基于SSB、CSI-RS
Carrier frequency:由带宽和RS design引发的一些模糊性，基于频域或者时域偏移的模糊度

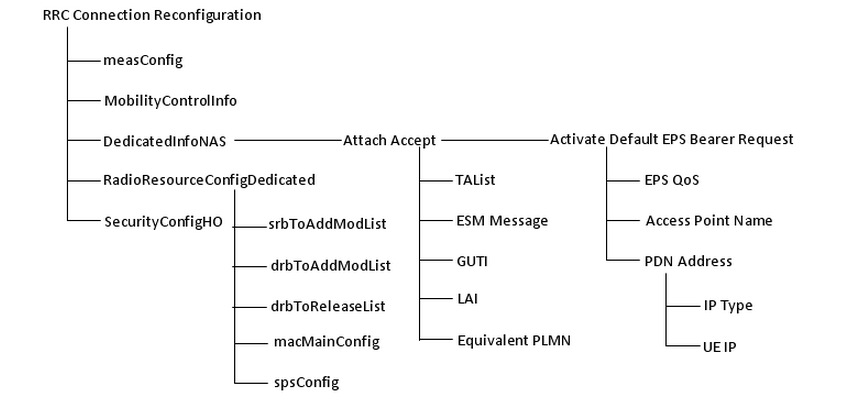

二、测量配置包含在RRCReconfiguration中，RRCReconfiguration除了可以包含测量配置，还可以包含其它如物理层信道配置，切换信令指示等。

如果RRC连接重配置消息中包含measConfig，则执行测量配置部分修改；
如果RRC连接重配置消息中包含Mobility ControlInfo，则执行切换；
如果RRC连接重配置消息中包含dedicated InfoNASList，则把此字段部分传递给上层；
如果RRC连接重配置消息中包含radioResource ConfigDedicated，则根据消息内容重配置无线承载、数据无线承载、传输信道以及物理信道；
如果RRC连接重配置消息中包含securityConfigHO,则执行切换[3][4]。

如果上述五项配置项都能成功执行，则UE会发送RRCConnectionComplete消息给E-UTRAN，以完成RRC连接重配置。

三、Measurement 配置：(本节对照log学习会非常明了)

MeasConfig描述UE执行的测量，包含频内、频间、RAT移动性及测量间隔的配置。IE包含 measObject，reportConfig，measId，measGapConfig。

Measurement objects（测量对象）:
measObject，表示测量对象的配置

对于频率内和频率间测量，测量对象指示要测量的参考信号的频率/时间位置和子载波间隔。
对应于每个服务小区的MO的measObjectId由服务小区配置内的servingCellMO指示
对于RAT间E-UTRA测量，测量对象是单个EUTRA载波频率
网络可以配置小区特定偏移列表，设定“黑名单”的小区列表和“白名单”小区列表。

Reporting configurations（报告配置）:
reportConfig，每个MO一个或多个报告配置，表示测量上报配置。
报告标准：周期性或单个事件描述
报告类型：SSB或者CSI-RS
报告格式：每个小区和/或每个波束的数量，以及其他相关信息，例如每个小区报告的最大小区数/波束数

Measurement identities（测量标识）:
测量标识列表（measId）：一个MeasId是measObject与reportConfig的组合。
measObject配置中包含NR小区和/或LTE小区信息，对象里面包含测量的频点、测量带宽，是否指定小区是可选配置，小区测量的天线口数等信息。
reportConfig中包含reportConfigNR,reportConfigInterRAT。 reportConfigNR中包含基于事件（event ID A1-A6、reportCGI、periodical）, reportConfigInterRAT中包含event ID B1-B2、reportCGI、periodical）

Quantity configurations（测量量配置）:
定义用于所有事件评估的测量数量和相关滤波器以及该测量类型的相关报告

Measurement gaps（测量间隔）
measGapConfig，描述测量间隔配置以及测量间隔的建立和释放。
UE 进行测量的周期，即没有调度（下行，上行）传输
