QStyle类用法总结（三）

1.前言

      为了更容易搞懂Qt自定义风格绘制，在平时开发中，实现定制自己风格的UI，本人推出有关QStyle自定义风格系列文章。说明如下：

1. 《QStyle类用法总结（一）》。该文是对Qt自定义风格简单描述，对QStyle及其相关类作了概念性的描述。
2. 《QStyle类用法总结（二）》。该文是对QStyle及其相关类作了详细描述。
3. 《QStyle类用法总结（三）》。也就本博文，对QStyle中的各widget元素的层次继承树做了详细描述。
4. 《QProxyStyle用法简述》。通过一个简单的例子，演示了QProxyStyle类用法。
5. 《QStyle实现自绘界面项目实战（一）》。通过一个实战化例子，讲解了如何自定义风格的实现。
6. 《QStyle实现自绘界面项目实战（二）》通过项目实战来理解前几篇提到的内容，理解QStyle及其子类在自绘时的工作机制。

 本文是接续上篇《QStyle类用法总结（二）》而写。

2.widget属性

       在后文描述中，对每种widget，给出如下几项：

• 一个表格，该表格包含了每种widget对应的style option相应的成员变量说明。
• 状态标志表格。该表格数据来自于枚举QStyle::StateFlag中的值，这些枚举值能够设置到widget上，从而表示widget的某种状态。
• 图形层次树（参见《QStyle类用法总结（二）》中4节“风格元素”）。
• widget图形元素层次树的缩略图。

      元素树包含primitive、control、 complex风格元素。通过从元素树顶部到底部遍历，可以得到需要绘制元素的序列。在绘制层次树节点表示的元素时，还需考虑树节点中列出的子元素外包围矩形、子控件元素、像素度量信息。

2.1. widget通用属性

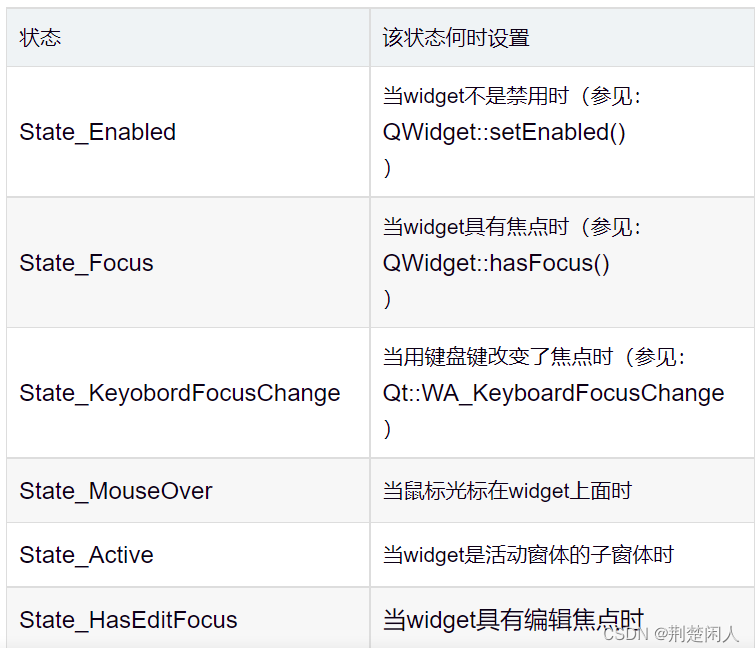

           某些状态、变量对所有widgets是通用的。通过QStyleOption::initFrom()函数来设置它们。但不是所有的元素都用这个函数来设置。该函数被widgets创建风格选项（style options）；然而对某些元素来说，来自QStyleOption::initFrom()中的某些信息是不需要的。下表列出了通用状态：

widget通用成员变量如下：

• rect：被绘制的元素的最小外包围矩形。
• direction：布局器方向；其是Qt::LayoutDirection枚举值。
• palette：绘制元素时用到的调色板。
• fontMetrics：当绘制widget中的文本时，用来计算文本的各种尺寸。

        继承自QStyleOptionComplex的复杂控件风格选项被用于风格化复杂控件中的子元素。复杂控件风格选项有subControls 和 activeSubControls变量。这两个变量可以用或（|）操作进行组合。这意味这个子控件QStyle::SubControl也是当前复杂控件的活动子控件。

2.2. 各种widget元素层次树

      widget层次树以树的形式列出构成每种widget的元素、元素占据的外包围矩形。其中处于叶子节点的以PE开头的元素通过drawPrimitive函数来绘制，处于叶子节点的以CE开头的元素通过drawControl函数绘制。关于PE、CE开头的元素的区别，请参见《QStyle类用法总结（二）》文章。通过对树从顶部到底部做遍历，可以得到被绘制元素的序列。

2.2.1.Push Buttons（按钮）

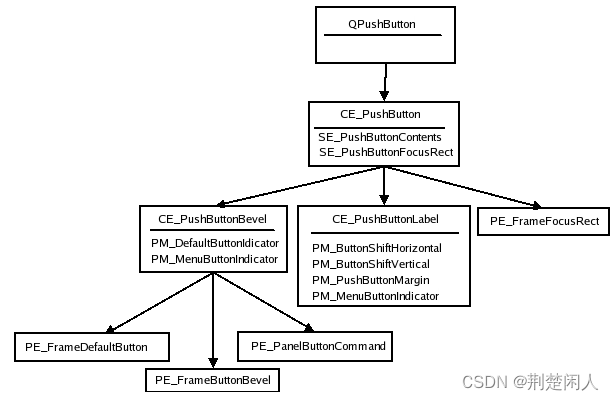

      push buttons的结构树状图如下：

                                                          图1：按钮层次结构树

 各个元素在button上表示的区域位置示意图如下：

 图2：按钮各元素示意图

绘制按钮的信息一般都包含在QStyleOptionButton类对象中。QStyleOptionButton类的state成员变量包含按钮的各状态及状态何时设置，如下表描述：

状态	状态何时  被设置
State_Sunken	按钮被按下或菜单被按下显示时
State_On	按钮（一般指复选框、单选框）被选中
State_Raised	按钮不是扁平的且没被按下

QStyleOptionButton类还包含下表成员变量：

成员变量名	含义
features	其取值是枚举 QStyleOptionButton::ButtonFeatures 中某一个，表示按钮的类型
icon	按钮图标（如果有图标）
iconSize	按钮图标大小（如果有图标）
text	按钮上的文本

2.2.2.Check 、Radio Buttons （复选、单选按钮）

结构树状图如下：

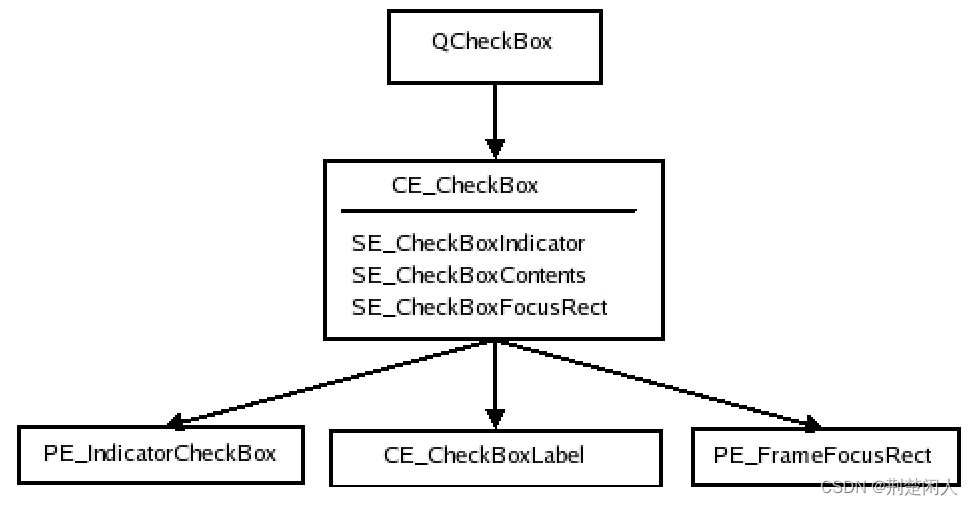

                                                                 图3 复选、单选按钮元素层次结构树

同push button一样，绘制复选、单选按钮的信息也包含在QStyleOptionButton类对象中。QStyleOptionButton类的state成员变量包含按钮的各状态及状态何时设置，如下表描述：

状态	状态何时被设置
State_sunken	按钮被按下
State_NoChange	按钮被部分选中 （仅仅对三态复选框有效）
State_On	按钮被勾选
State_Off	按钮取消勾选

其它成员变量和push button一样，参见push button描述。

2.2.3.Tabs（tab页签）

       tabs要么存在于QTabWidget中，要么作为一个单独的bar存在。如果bar不是tab widget的一部分，则它绘制自己基本部分。QTabBar对其上的tabs进行布局，所以风格不会对其tabs进行排列控制。然而，当布局tabs时，bar会向style请求PM_TabBarTabHSpace 和 PM_TabBarTabVSpace，这两个值表示相对最小tab文本或图标的额外宽度和高度。在对tab布局之前，style能进一步影响到tab的尺寸大小。

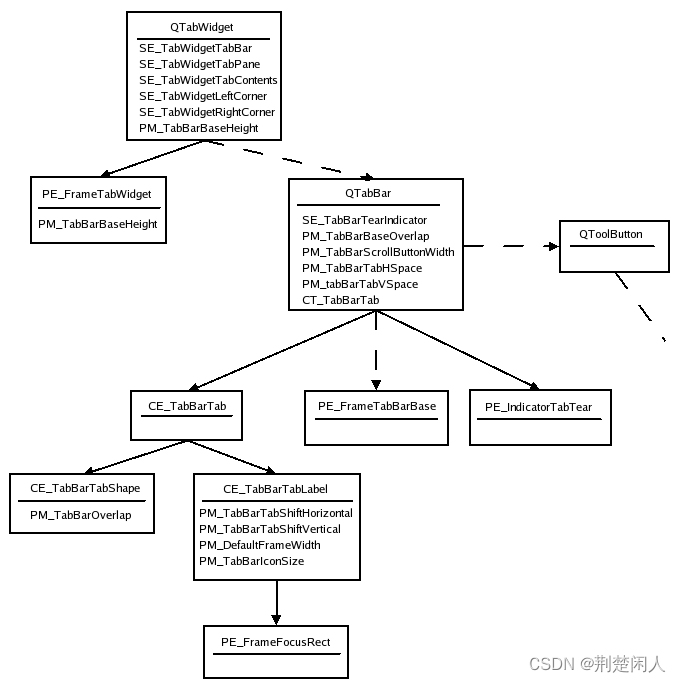

结构树状图如下：

                                                          图4 tabwidget层次结构图树

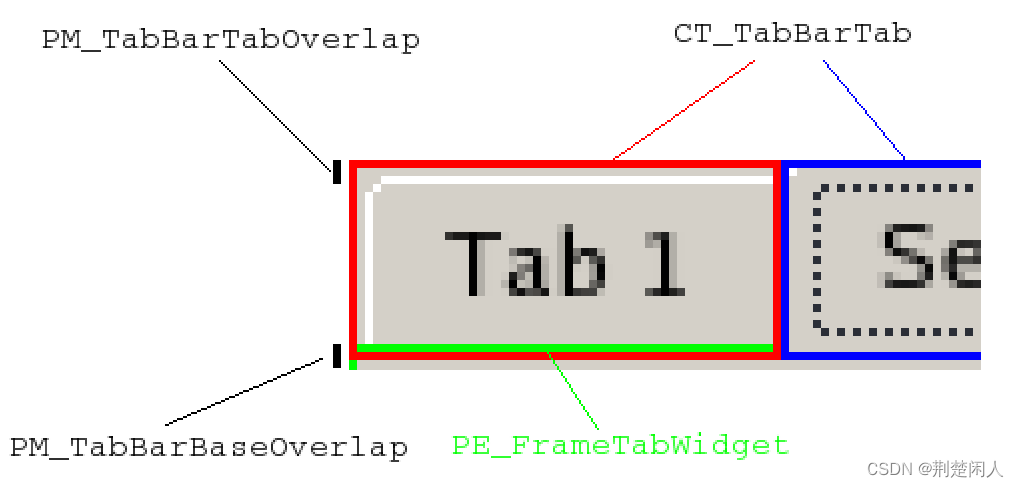

各个元素表示的区域位置示意图如下：

                                                             图5 tab bar 各元素区域位置图



图5 tab bar 各元素区域位置图

 绘制tabs的信息一般都包含在QStyleOptionTab类对象中。QStyleOptionTab类的state成员变量包含tabs的各状态及状态何时设置，如下表描述：

状态	状态何时设置
State_Sunken	tab被鼠标按下
State_Selected	该tab是当前tab
State_HasFocus	该tab有焦点且被选中

QStyleOptionTab类还包含下表成员变量：

成员变量	含义
cornerWidgets	角部件枚举。指示某个窗体部件插入到tab控件的哪个角
icon	图标。
iconSize	图标大小。
position	TabPosition类型枚举值。指示在tab bar上 相对其它tab的位置
row	tab位于哪一行，类似tab的索引号
selectedPosition	SelectedPosition类型枚举。描述被选中tab的位置。一些 风格在绘制某些tab时，需要依据是否和被选中的tab相邻。
shape	QTabBar::Shape类型枚举，指示tab是圆角还是三角形及放置的方向。
text	tab上的文本。

cornerWidgets理解如下：

#include "QtWidgetsApplication1.h"
#include<QPushButton>
QtWidgetsApplication1::QtWidgetsApplication1(QWidget *parent)
    : QWidget(parent)
{
    ui.setupUi(this);

	QPushButton* pBtn = new QPushButton("fff", this);
	ui.tabWidget->setCornerWidget(pBtn, Qt::TopLeftCorner);
}

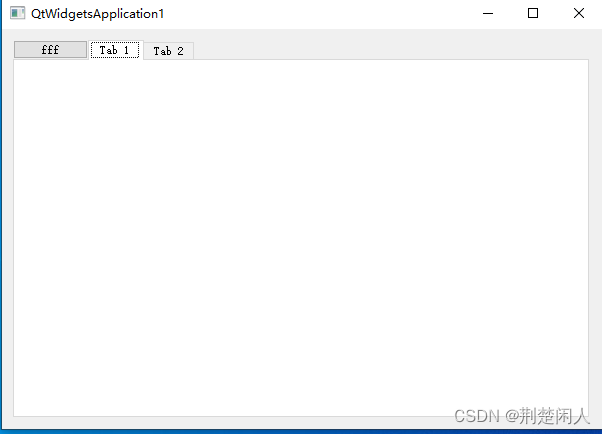

上述代码将QPushButton插入了QTabWidget控件的左上角，运行界面如下：

图6 tab bar 角落窗体部件

用QStyleOptionTabWidgetFrame来描述tab widgets的边框，下面列出了它的成员变量，它仅仅包含一些常用属性，并没有对这些属性进行状态设置。

成员变量	含义
leftCornerWidgetSize	左角落中的widget部件尺寸大小 （如果存在widget部件）
rightCornerWidgetSize	右角落中的widget部件尺寸大小 （如果存在widget部件）
lineWidth	面板线宽度
midLineWith	该值当前一直为0
shape	tab bar中的tab的形状
tabBarSize	tab bar的尺寸大小

2.2.4.Scroll Bars（滚动条）

    滚动条的风格树结构如下：

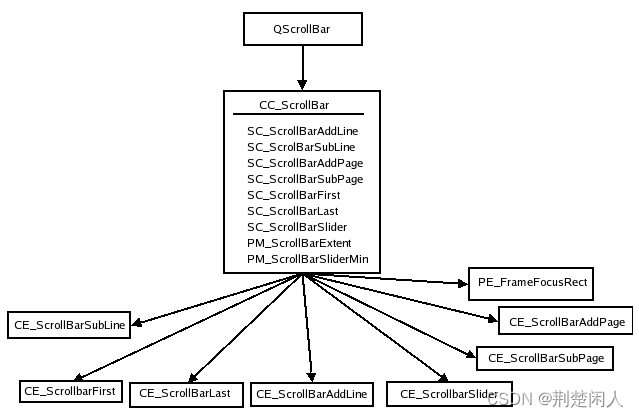

图7 Scroll Bars 层次树结构

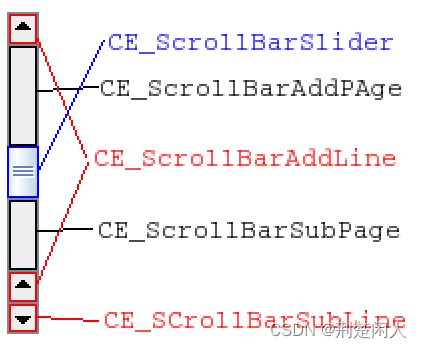

QScrollBar简单创建它自己的风格选项（style option），然后绘制CC_ScrollBar。一些styles利用PE_PanelButtonBevel标识绘制添加的页和子页。用箭头指示器绘制滚动到上一行、下一行的指示器。上面的树中并没有包含PE_PanelButtonBevel和箭头指示器，因为它们跟各自要实现的风格有关。style的PM_MaximumDragDistance标识最大距离。该距离以像素为单位，该距离表示拖动鼠标能在滚动条上移动的最大距离。



 图8 tab bar 各元素区域位置图

滚动条的状态能在其风格选项（style option）中设置，如下为其状态：

状态	状态何时被设置
State_Horizontal	滚动条呈水平状态时

QScrollBar的风格选项 QStyleOptionSlider类，下表列出其成员变量，这些风格选项被所有

QAbstractSliders使用，下表仅仅列出和滚动条相关的成员变量：

成员名	含义
maximum	滚动条最大值
minimum	滚动条最小值
notchTarget	滚动条刻痕之间占据的像素数
orientation	其是Qt::Orientation类型枚举。 指示滚动条当前是水平方向还是垂直方向。
pageStep	滚动条上翻或下翻一页时，滑块移动的值。
singleStep	滚动条上翻或下翻一行时，滑块移动的值。
sliderValue	滑块当前值。
sliderPosition	滑块手柄的位置。如果滚动条的 QAbstractSlider::tracking属性被启用，则该值和sliderValue相同；如果没启用，则手柄被用户按住鼠标一直拖动时，不会更新该值，只有用户释放鼠标时，该值才会更新。
upsideDown	该属性保存滚动条增加滑块值的方向。对所有抽象的 sliders，该属性用于替代QStyleOption::direction枚举。

2.2.5.Sliders（滑块）

      当计算Slider的尺寸时，将从style中查询PM_SliderThickness 、PM_SliderLength。同滚动条一样，QSlider仅仅让用户在slider控件包围矩形的PM_MaximumDragDistance范围内移动手柄。当绘制自己的时候，它创建风格选项且用CC_Slider作为参数调用drawComplexControl函数。

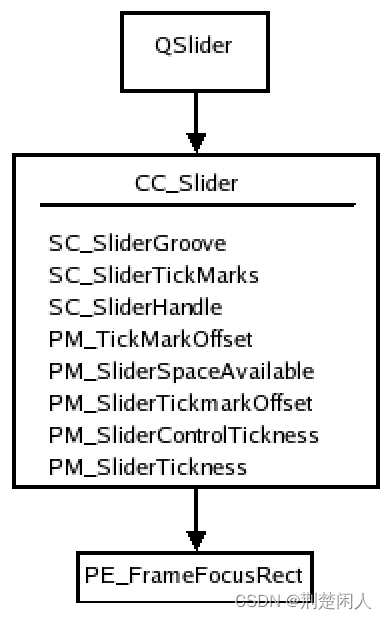

Slider的风格树结构如下：

图8 QSlider 层次树结构

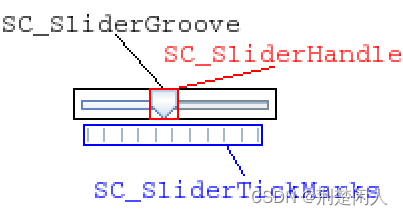

  图9 QSlider 各元素区域位置图

         QSlider 利用 QStyleOptionSlider类对象来绘制，就像所有的l QAbstractSliders 类做的一样。下表列出能够影响QSlider 的成员变量：

成员名	含义
maximum	最大值
minimum	最小值
notchTarget	刻痕之间占据的像素数
orientation	其是Qt::Orientation类型枚举。 指示当前是水平方向还是垂直方向。
pageStep	上翻或下翻一页时，滑块移动的值。
singleStep	上翻或下翻一行时，滑块移动的值。
sliderValue	滑块当前值。
sliderPosition	手柄的位置。如果 QAbstractSlider::tracking属性被启用，则该值和sliderValue相同；如果没启用，则手柄被用户按住鼠标一直拖动时，不会更新该值，只有用户释放鼠标时，该值才会更新。
upsideDown	该属性保存增加滑块值的方向。对所有抽象的 sliders，该属性用于替代QStyleOption::direction枚举。

注意：slider并没有用到反向布局（如：从右到左），它用的是upsideDown。

2.2.6.Spin Boxes

          当QSpinBox 绘制自己时，它创建一个QStyleOptionSpinBox类对象且向style请求绘制CC_SpinBox。编辑域是spin box子控件，编辑域尺寸大小是被风格通过SC_SpinBoxEditField参数计算出来的。

下面是spin boxes风格元素树结构图：

 图10 QSpinBox 层次树结构

它并不要求风格用按钮面板图元去绘制指示器背景。

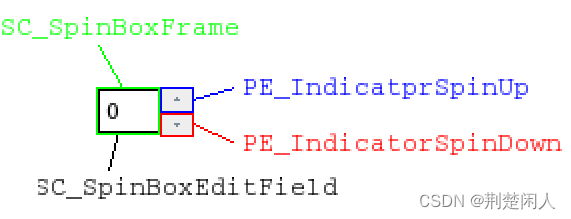

  图11 QSpinBox 各元素区域位置图

QStyleOptionSpinBox类是QSpinBox风格选项类。它能为spin box 设置下面表格的状态：

状态	状态何时被设置
State_Sunken	当用户用鼠标按住 CC_SpinUp 、 CC_SpinDown即上下箭头时被设置

下表列出QStyleOptionSpinBox类成员变量：

属性	功能
frame	如果该值为true，则 spin box将会绘制边框。
buttonSymbols	ButtonSymbols类型枚举， 该枚举决定上下箭头按钮显示的符号
stepEnabled	StepEnabled类型枚举， 指示spin box中的哪个按钮被按下

2.2.7.Title Bar

     title bar 复杂控件CC_TitleBar，被用来绘制QMdiArea（多文档窗体部件）内部窗体的标题栏。它典型有窗体标题、关闭按钮、最小最大化按钮、系统菜单构成。一些风格还提供显隐窗体按钮、上下文帮助按钮。CC_TitleBar没有任何子元素，风格如何绘制按钮和风格相关。风格元素结构树如下：

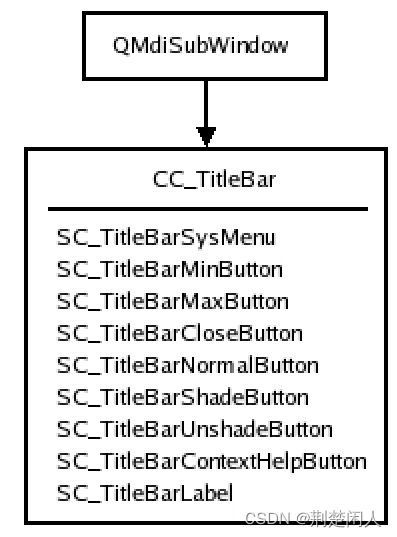

 图12 Title Bar 层次树结构

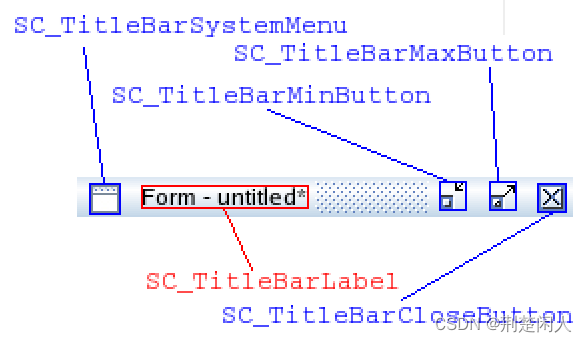

  图13  Title Bar 各元素区域位置图

QStyleOptionTitleBar是 Title Bar的风格选项类，其成员变量如下：

成员	含义
icon	标题栏图标
text	标题栏文本
windowFlags	Qt::WindowFlag类型枚举， QMdiArea用该枚举来管理其下的窗体
titleBarState	QWidget::windowState类型枚举，指出了标题栏所在窗体的状态，如：是否全屏、最大化、激活等。

2.2.8.Combo Box（组合框）

    QComboBox用风格绘制以CC_ComboBox 、 CE_ComboBoxLabel表示的按钮和不可编辑框的文本。用户点击combo box弹出的列表是通过delegate来绘制的。通过style用SC_ComboBoxListBoxPopup可以combo box弹出列表的大小和位置；通过SC_ComboBoxEditField可以对combo box的编辑框进行控制。风格元素结构树如下：

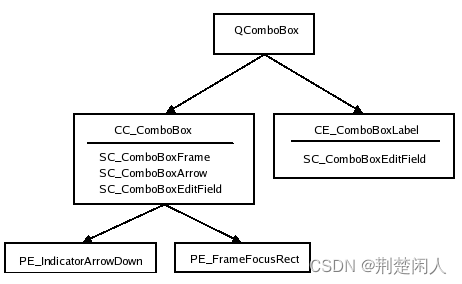

  图14Combo Box层次树结构

   图15  Combo Box各元素区域位置图

SC_ComboBoxEdit域既被QComboBox用来计算编辑域大小（size）又被风格用来计算combo box标签大小。QStyleOptionComboBox是Combo Box风格选项类，该类包含的状态及状态何时被设置，如下表描述：

状态	该状态何时被设置
State_Selected	编辑框不可编辑且具有焦点
State_Sunken	SC_ComboBoxArrow 即Combo Box的箭头处于激活时
State_on	Combo Box项的列表是可见、弹出时

QStyleOptionComboBox成员变量及含义：

成员变量	含义
currentIcon	当前选择项的图标
currentText	当前选择项的文本
editable	Combo Box是否可编辑
frame	combo box是否有边框
iconSize	当前项的图标大小
popupRect	combo box弹出的下拉列表框的外包围矩形

2.2.9.Group Boxes（组框）

     当计算Group Boxes尺寸大小时，QGroupBox从风格中取出PM_IndicatorWidth、PM_CheckBoxLabelSpacing、PM_IndicatorHeight三个像素度量标识。QGroupBox风格元素树如下：

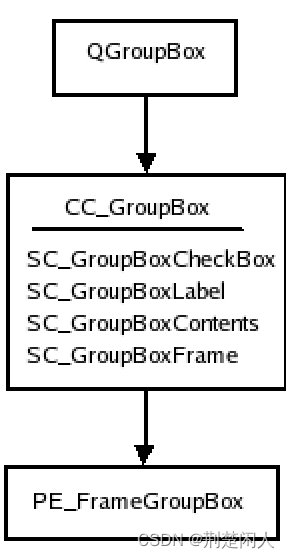

  图16 group Box层次树结构

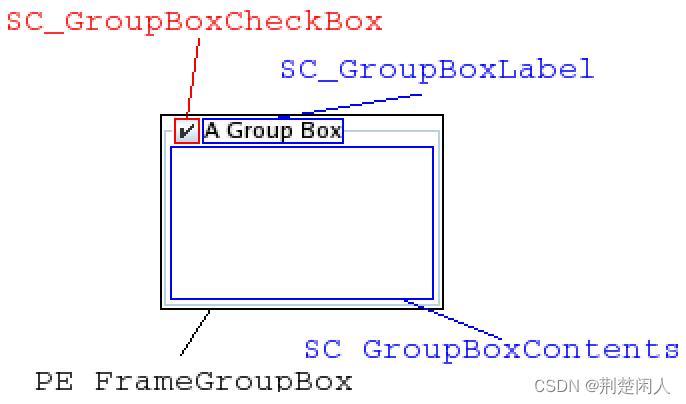

 图17 group box各元素区域位置图

Qt并没有强制规定怎样绘制group box上的check box子控件。QStyleOptionGroupBox是

group box风格选项类，该类包含的状态及状态何时被设置，如下表描述：

状态	状态何时设置
State_On	group box上的check box子控件被勾选
State_Sunken	group box上的check box子控件被按下
State_Off	group box上的check box子控件取消勾选 或group box没有check box子控件

QStyleOptionComboBox成员变量及含义如下表：

成员名	含义
features	QStyleOptionFrame::FrameFeatures类型枚举 描述group box边框
lineWidth	用于绘制面板的线宽度，该值一直为1
text	group box文本
textAlignment	group box文本对齐方式
textColor	group box文本颜色

2.2.10. Splitters(分裂器)

 分裂器的结构简单且并没包含任何子元素，所以这里就不给出其结构图。CE_Splitter并没用到任何子元素和度量标识。分裂器用基类QStyleOption作为其风格选项类，它能设置下述状态标记：

状态	状态何时被设置
State_Horizontal	当该分裂器是水平分裂器时

QSplitter并没有调用initFrom()函数来设置自己的风格选项；它自己设置State_MouseOver and State_Disabled状态。

2.2.11. Progress Bar（进度条）

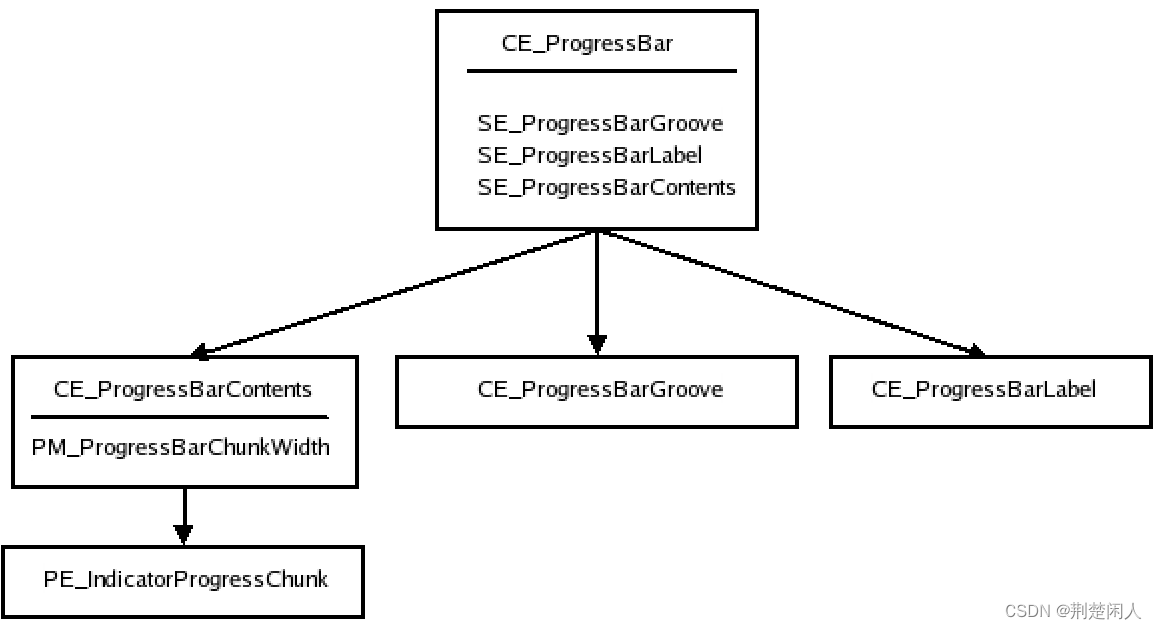

CE_ProgressBar子元素被QProgressBar使用，且是为一个被使用的子元素。Progress Bar（进度条）元素结构树如下：

  图18 Progress Bar层次树结构

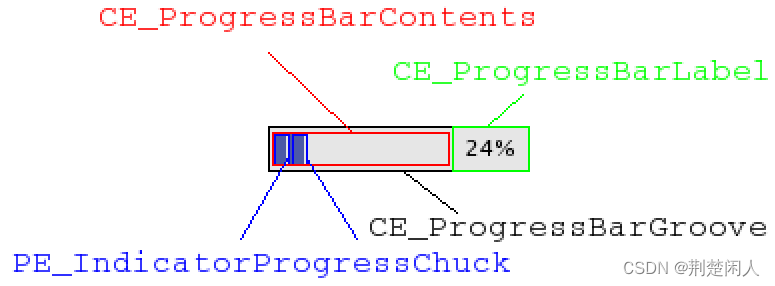

  图19 Progress Bar各元素区域位置图

QProgressBar的风格选项类是QStyleOptionProgressBar类。 Progress Bar并没有设置任何状态标志，但是其它QStyleOptionProgressBar类成员如下表所示：

成员	成员含义
minimum	Progress Bar最小值
maximum	Progress Bar最大值
progress	Progress Bar当前值
textAlignment	Progress Bar文本对齐方式
textVisible	Progress Bar文本是否被绘制
text	Progress Bar的文本
orientation	Progress Bar是水平还是垂直
invertedAppearance	Progress Bar是否被反转（例如：对水平进度条来说，进度从右到左）
bottomToTop	如果为true，对于垂直进度条，则使进度条文本逆时针旋转90°

2.2.12.Tool Buttons（工具栏按钮）

Tool buttons要么自己单独存在，要么作为工具栏的一部分存在，在这两种情况下，它们绘制的方式是一样的。QToolButton绘制的时候仅仅用到了CC_ToolButton风格子元素。如下是其风格元素结构树：

图20Tool buttons层次树结构

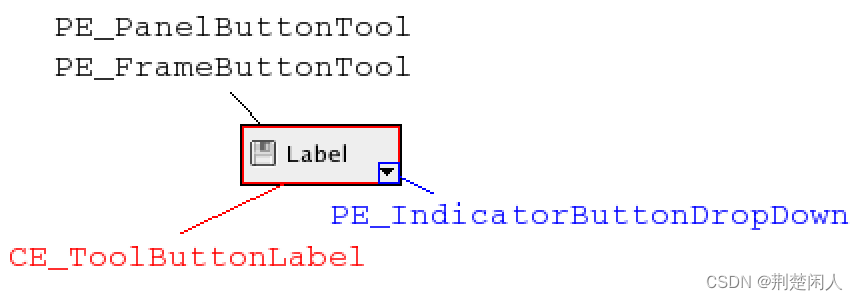

 图21 Tool buttons元素区域位置图

tool buttons状态表如下：

状态	状态何时被设置
State_AutoRise	tool button的autoRise属性被设置时
State_Raised	The button不是sunken （例如：不是通过鼠标使按钮被勾选或按下）
State_Sunken	按钮通过鼠标被按下
State_On	按钮是checkable的且被勾选

QStyleOptionToolButton作为其风格选项类，其成员如下：

成员名	含义
arrowType	Qt::ArrowType类型枚举。该枚举值表示了按钮箭头方向 （如果一个箭头被用在icon的位置）
features	QStyleOptionToolButton::ButtonFeature类型枚举。描述 了按钮是否有箭头、菜单、弹出延迟特性。
font	按钮文本上的字体
icon	按钮图标
iconSize	按钮图标尺寸
pos	按钮位置，一般通过 QWidget::pos()设置
text	按钮文本
toolButtonStyle	Qt::ToolButtonStyle enum类型枚举值。该值描述了 按钮是否显示图标、文本、或者图标文本都显示

2.2.13.Toolbars（工具栏）

    Qt中的Toolbars有三个元素组成：CE_ToolBar、PE_IndicatorToolBarHandle、 PE_IndicatorToolBarSeparator。QMainWindowLayout计算外包围矩形（例如：位置和toolbars的大小尺寸及它们的内容）。主窗体也利用Toolbars中项的sizeHint()函数去计算工具栏的大小尺寸。Toolbars风格元素层次结构树如下：

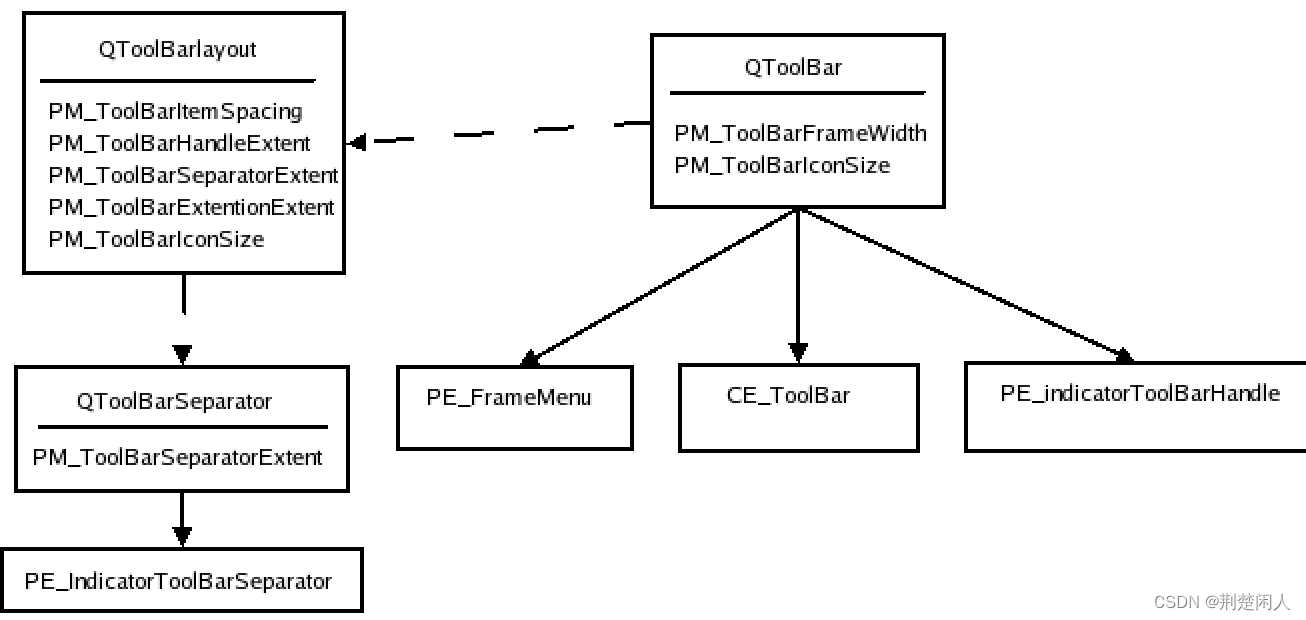

 图22.Toolbars元素层次结构树

虚线表示QToolBar有一个QToolBarLayout类的实例对象，QToolBarLayout类有一个QToolBarSeparators类对象。当toolbar浮动时（例如：有它自己的窗体），PE_FrameMenu元素被绘制，否则QToolBar仅仅绘制CE_ToolBar。

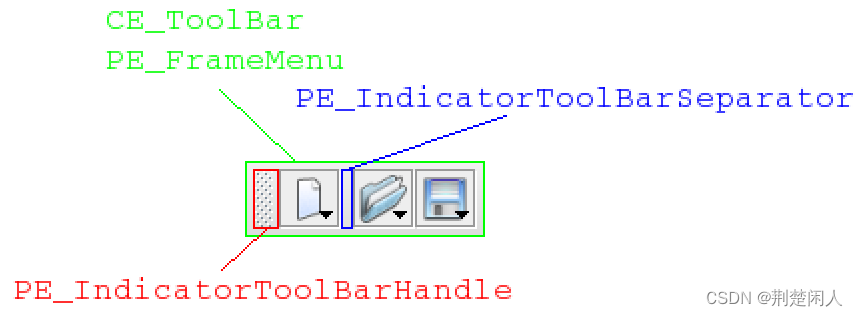

 图23 Toolbars元素区域位置图

       QToolBarSaparator用QStyleOption作为它的风格选项，当toolbar是水平时，QToolBarSaparator设置State_Horizontal标志，否则，它使用initFrom()函数来初始化。

QToolBar风格选项类为QStyleOptionToolBar类，当工具栏呈水平放置时，其唯一的状态标志（属于通用状态标志）被设置为State_Horizontal。QStyleOptionToolBar类成员及含义如下表：

成员	含义
features	表示工具栏是否可移动。其是 QStyleOptionToolBar::ToolBarFeatures枚举值类型。要么是可移动的，要么是不可移动。
lineWidth	tool bar边框线宽度
midLineWidth	该变量当前未被使用，一直为0
positionOfLine	位于the toolbar区域之内的the toolbar线的位置
positionWithinLine	位于the toolbar线内的the toolbar位置
toolBarArea	the toolbar能够活动的区域

2.2.14. Menus（菜单）

       当QMenus收到绘制事件时，它计算每个菜单项且用CE_MenuItem各自绘制菜单项。菜单项并没和它的标签文本（内容）通过某个元素隔开，所以全部绘制工作都在CE_MenuItem实现。菜单项通过PE_FrameMenu绘制菜单边框。如果风格支持滚动，菜单项也会绘制CE_MenuScroller。如果菜单很大（一般是菜单项很多导致的），导致菜单的外包围矩形很大，则CE_MenuTearOff会被绘制。在下面的风格结构树中，我们也包含QMenu，因为QMenu也计做了一些风格相关的工作。当菜单被显示或调整大小时，size hint作用于菜单项的外包围矩形的计算。

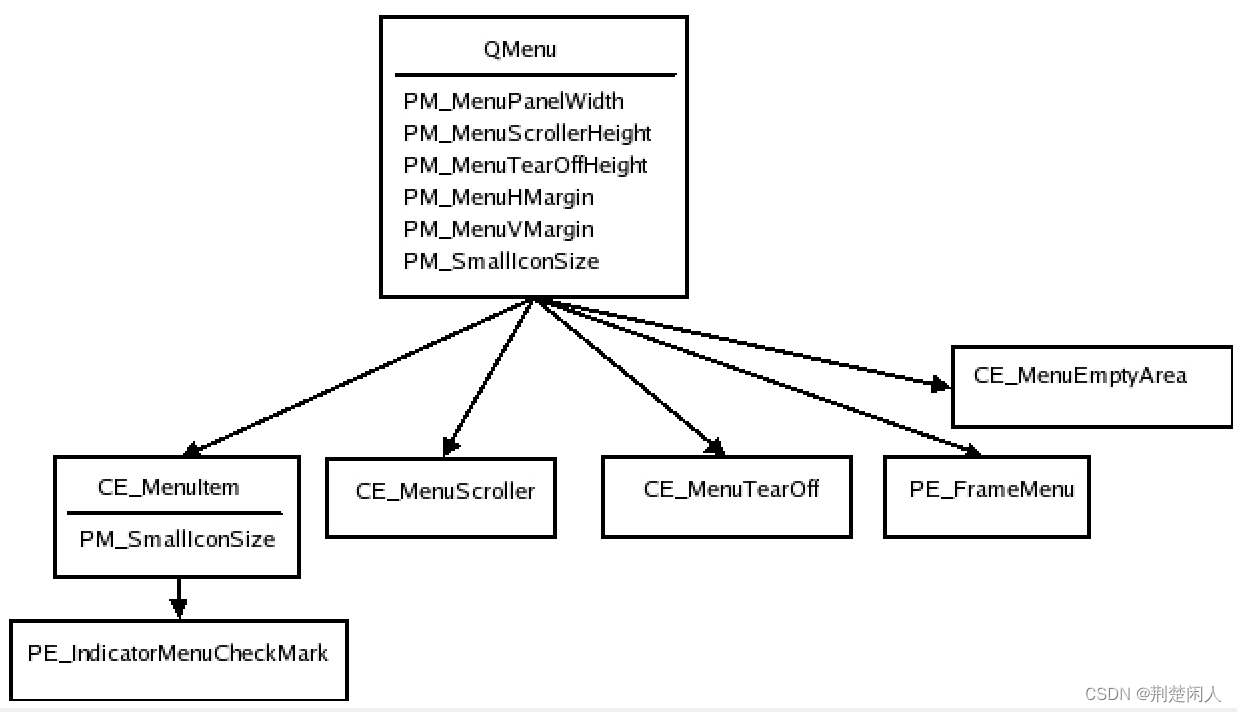

  图24.Menus元素层次结构树

CE_MenuScroller 和CE_MenuTearOff 被QCommonStyle处理且一般不会显示除了菜单太大而不能适应屏幕（即在屏幕下显示全部的菜单项）。仅仅只有弹出菜单才会绘制PE_FrameMenu。

如果风格支持，QMenu将会基于它的actions并且调用CE_MenuItem和CE_MenuScroller来计算外包围矩形。

 通常用PE_IndicatorCheckBox（代替用PE_IndicatorMenuCheckMark）和PE_IndicatorRadioButton来绘制checkable类型菜单项；在上面的风格树中并没有包含PE_IndicatorCheckBox和PE_IndicatorRadioButton，原因是这是可选的，且不同风格差别很大。

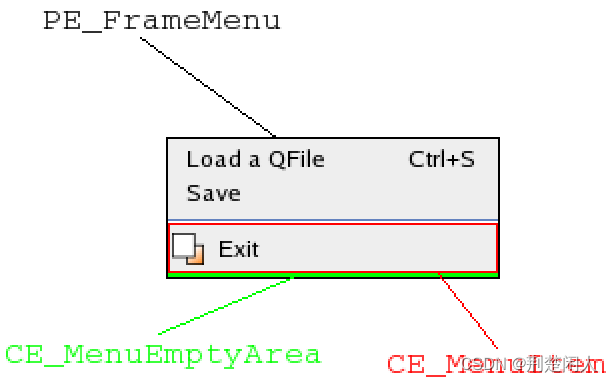

  图25 menus元素区域位置图

菜单项的风格选项类是QStyleOptionMenuItem类，状态及状态何时设置，如下面所示：

风格	风格何时 被设置
State_Selected	鼠标在action上面且该 action不是一个分隔器
State_Sunken	鼠标在菜单项上按下
State_DownArrow	如果菜单项目是一个菜单滚动器且它向下滚动菜单

成员及含义如下表：

成员	含义
checkType	CheckType类型枚举值。 不可勾选、互斥、非互斥 三个值中的某一个
checked	如果菜单项被勾选，则该值为true
font	菜单项文本的字体
icon	菜单项的图标
maxIconWidth	菜单项图标最大允许宽度
menuHasChecableItem	菜单中至少有一个菜单项是 checkable的，则该值为true
menuItemType	菜单项类型，其是 MenuItemType枚举中的某一个值
menuRect	菜单项所在菜单的外包围矩形
tabWidth	菜单项文本和该菜单项快捷热键的距离值
text	菜单项的文本

风格选项有关CE_MenuTearOff 和CE_MenuScroller中也用到了QStyleOptionMenuItem。它们在QStyleOption中的initFrom()函数中仅仅设置了menuRect成员变量。

2.2.15. Menu Bar（菜单栏）

QMenuBar用style去绘制每个菜单栏中的菜单及菜单栏中的空白区域。菜单栏元素结构树如下：

   图26.Menu bar 元素层次结构树

 面板和空区域被绘制在菜单项的后面。QMenuBar的QPainter会向style发送绘制菜单项需要裁剪的矩形，所以不需要在菜单项上过度关心。当计算菜单项的外包围矩形时，QMenuBar的像素度量会被用到。

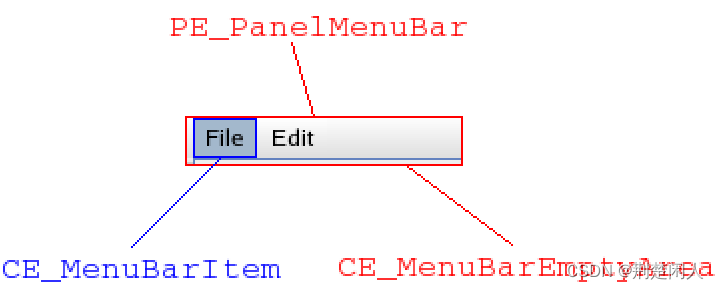

   图27 menu bar元素区域位置图

QStyleOptionMenuItem类对象被用于绘制菜单栏中的菜单项。其成员变量如下表：

成员	含义
menuRect	该菜单项才该菜单栏中占据的矩形区域
text	菜单项中的文本
icon	菜单项中的图标

QStyleOptionMenuItem也被用来绘制CE_EmptyMenuBarArea。QStyleOptionFrame被用来绘制面板边框。lineWidth被设置为PM_MenuBarPanelWidth，midLineWidth当前一直被设置为0。

2.2.16. Item View Headers（项、视图、头）

     style绘制Qt项视图中的表头，项视图保持各自的尺寸。代理（delegates）会用style绘制各种和项相关的装饰和边框。例如：绘制E_FrameFocusRect 和PE_IndicatorViewItemCheck

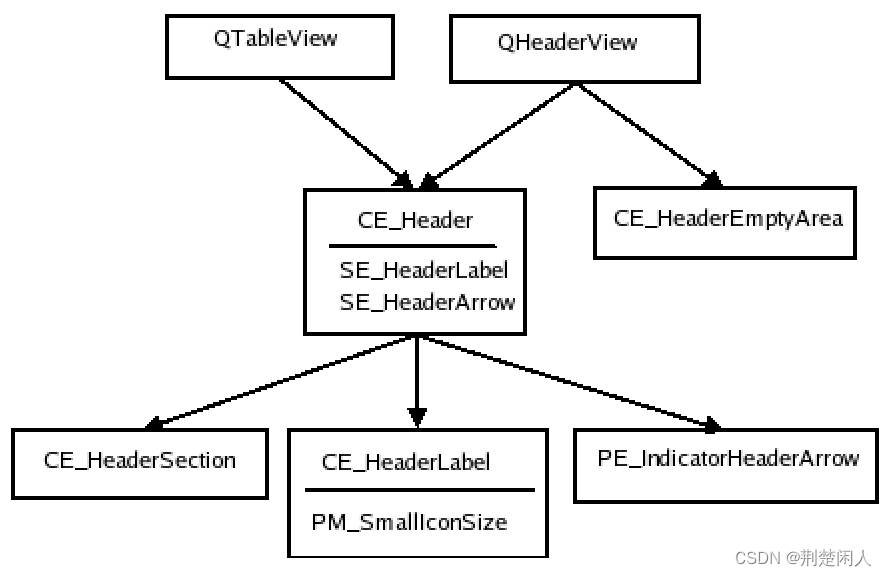

 图28.Item View Headers元素层次结构树

下图显示了QTableWidget各种外包围矩形：

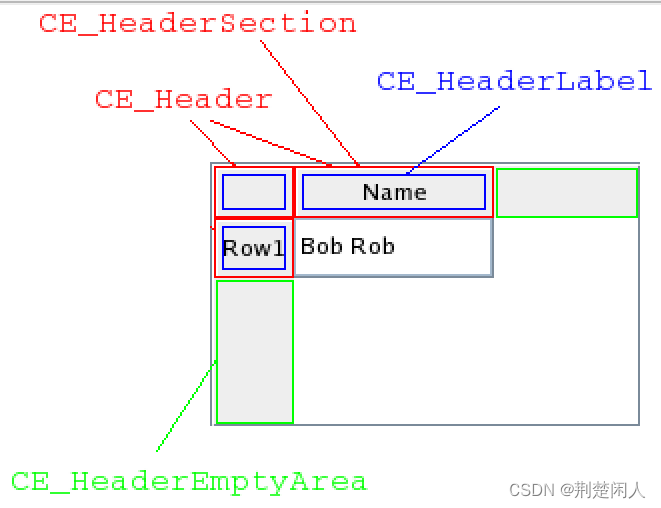

 图29.Headers各种外包围矩形

QHeaderView 用CT_HeaderSection, PM_HeaderMargin、PM_HeaderGripMargin用于大小尺寸及碰撞测试计算。PM_HeaderMarkSize当前并没有被Qt使用。QTableView绘制左上角（如：垂直表头和水平表头相交的区域）按钮当作为CE_Header来绘制。

视图表头风格选项类是QStyleOptionHeader，其成员变量如下表所示：

成员	含义
icon	头视图的图标
iconAlignment	头视图图标对齐方式
orientation	Qt::Orientation类型枚举值。指示头视图方向：水平时，在数据视图上面，垂直时，在数据视图左边。
position	QStyleOptionHeader::SectionPosition类型枚举。该值表示头区域（列）相对其它区域（列）位置。
section	保持被绘制的区域（列）
selectedPosition	QStyleOptionHeader::SelectedPosition枚举值。该值表示被选中区域（列）相对正在绘制区域（列）位置。
sortIndicator	QStyleOptionHeader::SortIndicator类型枚举值。该值表示 排序区域（列）的排序指示器方向。
text	当前绘制区域（列）的文本。
textAlignment	在头区域（列）的文本对齐方式。

2.2.17. Tree Branch Indicators（树分支指示器）

风格通过PE_IndicatorBranch绘制树分支指示器。树分支指示器描述了树中各个子节点之间关系。通用QStyleOption风格类被发送给style用来绘制元素，QStyleOption风格类中的状态成员用来描述各种不同分支类型。因为没有特定的风格选项类型，下表仅仅列出各种状态：

状态	状态何时被设置
State_Sibling	树中的节点有兄弟节点
State_Item	分支指示器有一个项
State_Children	分支指示器有孩子节点
State_Open	分支指示器是一个打开的子树

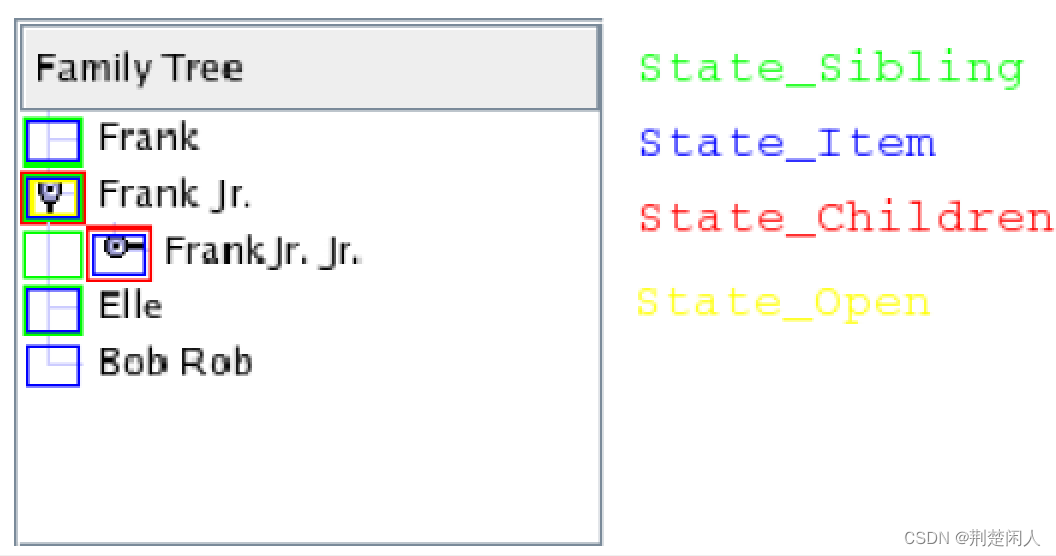

tree view ( tree widget)用风格绘制树分支（节点）。下图每种状态用指定颜色矩形来标识：

 图30.树分支状态图

2.2.18. Tool Boxes（工具箱）

QToolBox是一个容器，该容器保持多个widget，其中的每个widget都会有一个tab进行管理，每次在同一时刻，只能展示其中的一个tab页。工具箱通过QVBoxLayout布局器来布局其中展示的控件。风格层次树如下：

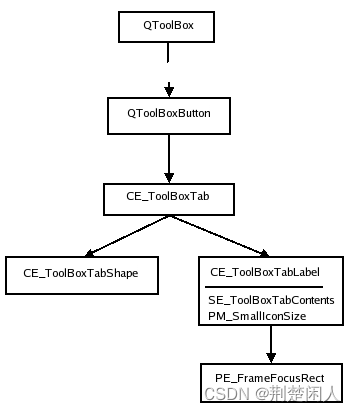

 图31.QToolBox元素层次结构树

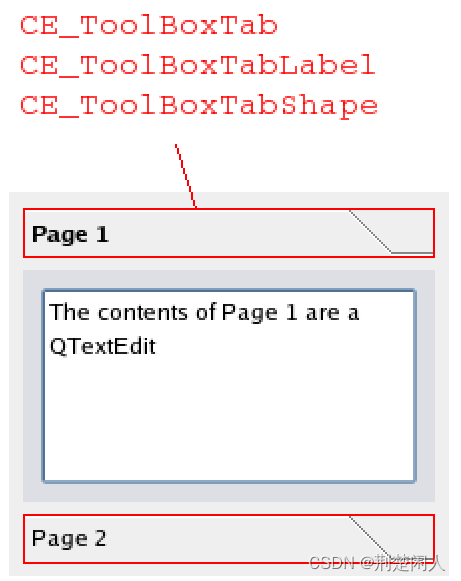

 图32 QToolBox元素区域位置图

tool boxes风格选项类是QStyleOptionToolBox，它包含文本和工具箱内容图标。被QToolBox唯一设置的状态是State_Sunken，当用户用鼠标按下一个tab时，该状态会被设置，余下的成员变量如下表：

成员	含义
icon	toolbox的tab页图标
text	toolbox的tab页文本

2.2.19.Size Grip（尺寸调节手柄）

size grip通过CT_SizeGrip来计算其大小尺寸。像素度量参数PM_SizeGripSize当前没有被Qt使用。其树层次结构图如下：

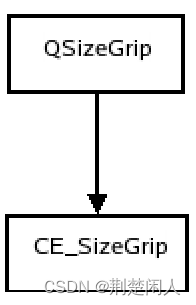

  图33.size grip元素层次结构树

 图34.size grip元素区域位置图

上图显示了QMainWindow右下角的size grip控件。size grip风格选项类是QStyleOptionSizeGrip类，该类有一个成员变量如下表：

成员	含义
corner	Qt::Corner类型枚举。描述size grip控件 位于窗体部件的哪一个角落

2.2.20.Rubber Band（橡皮筋）

QRubberBand类层次树如下：

 图35.Rubber Band元素层次结构树

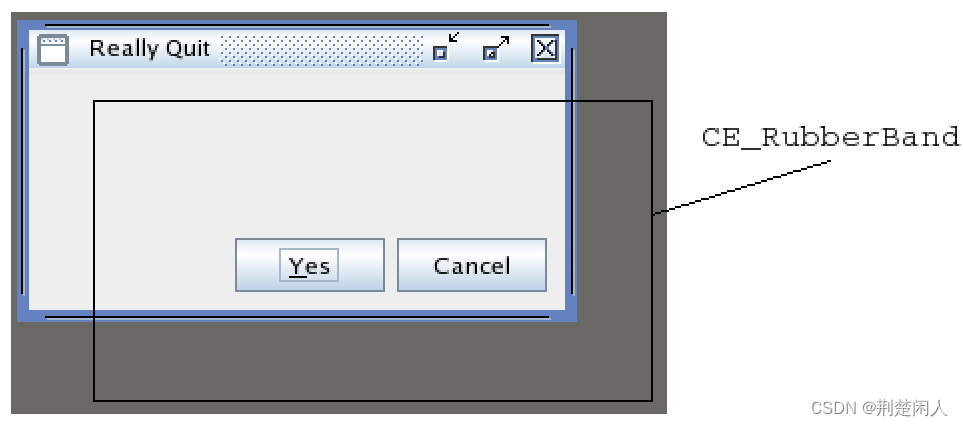

QMdiArea内的一个窗体通过Rubber Band被移动如下图所示：

 图36.Rubber Band元素区域位置图

 rubber bands风格选项类是QStyleOptionRubberBand类，它的成员变量及含义如下表：

成员名	含义
opaque	该值为true时，则 rubber band以不透明风格来绘制
shape	QRubberBand::Shape枚举。保持橡皮筋的形状， 如：矩形还是直线

2.2.21.Dock Widgets（停靠窗体部件）

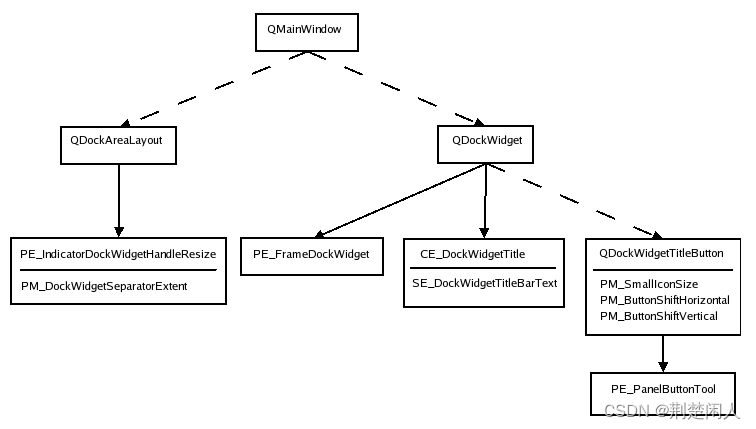

          当dock widget布局它内容时，它向style请求PM_DockWidgetSeparatorExtent、 PM_DockWidgetTitleBarButtonMargin、PM_DockWidgetFrameWidth、 PM_DockWidgetTitleMargin。通过SE_DockWidgetCloseButton 、SE_DockWidgetFloatButton计算浮动和关闭按钮的外包围矩形。其层次结构树如下：

  图37.Dock Widgets层次结构树

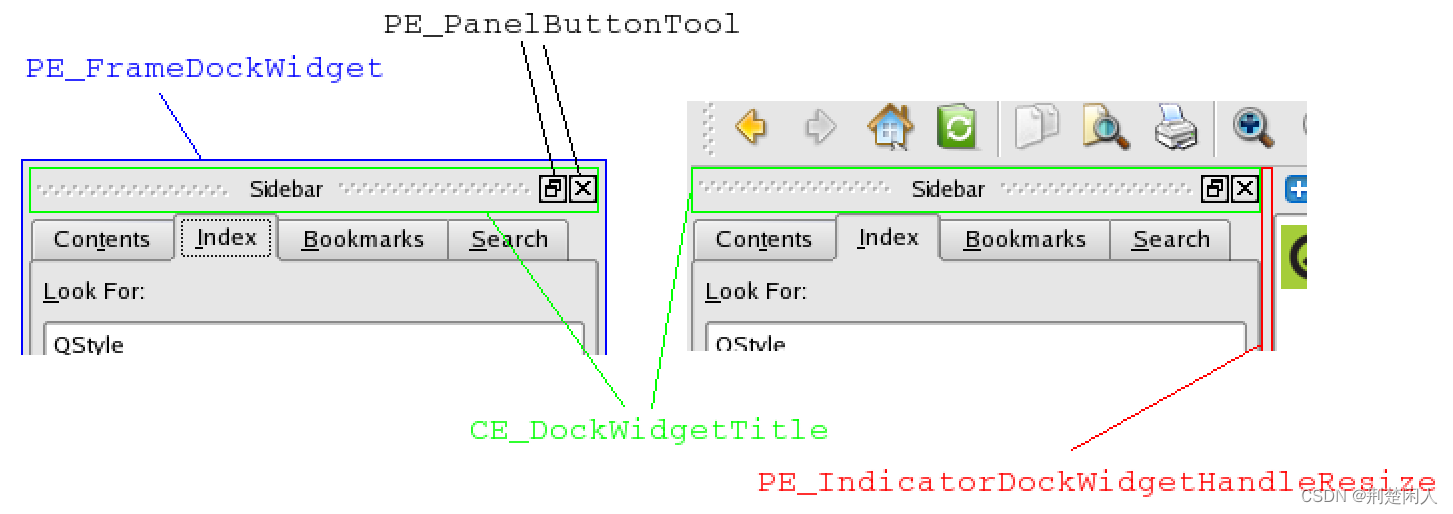

虚线表示发送者持有箭头指向的接收者的一个实例（例如：它不是一个被绘制的风格元素）。当dock widget 从主窗体分离时（例如：它是一个顶层窗体），dock widget仅仅只绘制PE_frameDockWidget；如果dock widget被停靠，则它绘制停靠指示器通过调整手柄。

 图38.Dock Widgets元素区域位置

dock widget风格选项类为：QStyleOptionDockWidget，其成员变量及含义如下表：

成员名	含义
closeable	布尔值。保存 Dock Widgets是否能够被关闭属性
floatable	布尔值。保存Dock Widgets是否能浮动（即从主窗体分离）
movable	布尔值。保存Dock Widgets是否能移动
title	Dock Widgets标题

 Dock Widgets按钮风格选项类采用QStyleOptionButton类，该类说明参见Tool Buttons小节描述。dock widget的大小调节手柄风格选项采用通常的QStyleOption类。
