Anderson‘s pointer analysis

本文是垃圾文章，请直接学习其它资料

• 南京大学《软件分析》课程08（Pointer Analysis）
• https://www.cs.cmu.edu/~aldrich/courses/15-819O-13sp/resources/pointer.pdf

指针分析

指针分析是一类特殊的数据流问题，它是其它静态程序分析的基础，但指针使用的灵活性导致了指针分析的复杂性，实际上指针分析是一个不可判定问题，所以实际的指针分析算法都是近似且保守的，须在效率和精度之间进行折衷。

指针分析研究的内容主要集中在分析精度和时空开销之间的取舍，精度方面，主要指流敏感性（flow-sensitivity）和上下文敏感性（context-sensitivity），一般而言，流敏感分析方法的精度明显好于流不敏感的分析方法，在上下文敏感性上也有同样的特点。

流不敏感的指针分析普遍使用在开源或者产品级高级编译器中，其中主要有两类：基于包含（inclusion-based）的指针分析和基于合并（unification-based）的指针分析。

基于包含的指针分析是一种基于约束集（constraint set）求解的流不敏感的指针分析方法，该指针分析又称为基于子集（subset-based）的指针分析或者基于约束的（constraint-based）的指针分析，在指针分析领域后来也被称之为Anderson风格的指针分析。其算法的时间复杂度为O(n³)。

注：上述内容引用自《陈聪明, 霍玮, 于洪涛,等. 基于包含的指针分析优化技术综述[J]. 计算机学报, 2011, 34(7):001224-1238.》

Anderson’s pointer analysis

Anderson的指针分析算法是一种基于约束（constraint-based）或者说基于子集（subset-based）的方法，根据程序中语句建立变量与变量，或者变量与内存之间的约束关系。Anderson的方法分为两步，约束收集（或者说约束生成，constraint generation）和约束求解（constraint resolution）。

约束生成

约束类型分为三种，基本约束，简单约束，复杂约束，并有如下四种具体形式。

Constraint type	Assignment	Constraint	Meaning
Base	Referencing ( a = &b )	a ⊇ {b}	loc(b)∈pts(a)
Simple	Aliasing ( a = b )	a ⊇ b	pts(a) ⊇ ptrs(b)
Complex	Dereferencing read ( a = *b )	a ⊇ *b	∀v∈pts(b). pts(a) ⊇ pts(v)
Complex	Dereferencing write ( *a = b )	*a ⊇ b	∀v∈pts(a). pts(v) ⊇ pts(b)

注：上图中的 loc(b) 表示 b 的地址， pts(a) 表示 a 可能指向的内存的集合

该方法按照以上四种约束形式收集程序中的约束，如下代码实例：

// code sample1
p = &a;
       // p  ⊇ {a}
q = &b;
       // p  ⊇ {a}, q  ⊇ {b}
*p = q;
       // p  ⊇ {a}, q  ⊇ {b}, *p = q
r = &c;
       // p  ⊇ {a}, q  ⊇ {b}, *p = q, r ⊇ {c}
s = p;
       // p  ⊇ {a}, q  ⊇ {b}, *p = q, r ⊇ {c}, s ⊇ p
t = *p;
       // p  ⊇ {a}, q  ⊇ {b}, *p = q, r ⊇ {c}, s ⊇ p, t ⊇ *p
*s = r;
       // p  ⊇ {a}, q  ⊇ {b}, *p = q, r ⊇ {c}, s ⊇ p, t ⊇ *p, *s ⊇ r

---

约束图（constraint graph）

约束图 G = <Var, E>，图中的节点为变量或者抽象的内存区域，每一个节点都关联一个对应的point-to sets。 a->b ∈ E，当且仅当如下三种情况之一成立：

• pts( a ) ⊆ pts( b ) ：{ 基本约束 }
• a ∈ pts( v ) and pts( *v ) ⊆ pts( b ) ： {复杂约束}
• pts( a ) ⊆ pts( *v ) and b ∈ pts( v )：{复杂约束}

注：约束图表示的是约束关系，不是指向关系，这一点要搞清楚

约束图边的添加分为两种，

• 一是在生成约束信息的时候，根据 基本约束 直接添加的边
• 一是在约束求解的过程中，根据 复杂约束 进行“推导”添加的边

对于代码示例1，约束信息收集完时的约束图如图-1所示，该图称之为初始约束图，基本约束和简单约束是创建初始约束图的基础。初始约束图的创建分为如下三步：

• 首先为程序中的每个 变量建立一个节点
• 后根据基本约束标注节点的 指向集
• 每一个初始的简单约束建立一条有向边

 图-1 Constraint Graph *注：图中的边也可以理解成 **source node 的 point-to information 需要传递到 destination node** ，例如图中的p->s，表示p指向的内存区域，s也应该指向。所以我们需要将p节点的point-to information传播到s节点。*

对于第二种边，我们不能从约束信息中直接获得，需要对complex constraints进行“推导”才能获得。complex constraint会产生新的base constraint。我们的最终目的不是获得约束图，而是在创建约束图的过程中将 point-to information 进行正确的“传递”。这些point-to information 按照下面的原则进行传播。

如果 loc ∈ pts( a ) 并 ( a->b ∈ E)，那么我们就可以得到( loc ∈ pts( b ))。

Anderson算法

采用的是一个工作队列算法（workque algorithm），该算法我直接从^[2]中摘抄过来，如图-2所示。

注：更完善的算法见^[1]

上述算法中我们有两点需要注意：

1. 边的添加。边的添加有两种情况，分别是a ∈ pts( v ) and pts( v ) ⊆ pts( b ) 和 pts( a ) ⊆ pts( v ) and b ∈ pts( v )，这两个都是复杂约束**。
2. point-to information的传播。point-to information才是我们最终欲得到的信息。

关于代码实现《指针分析/Point-to Analysis/Reference Analysis》有一个比较初级的实现，这里我就不贴代码了，该博客也有关于算法的示意图。

我这里使用另外一个代码示例^[4]来说明整个算法过程，如下所示。

// code sample 2
int i, j, k;
int *a = &i;
           // a ⊇ {i}
int *b = &k;
           // a ⊇ {i}, b ⊇ {k}
a = &j;
           // a ⊇ {i, j}, b ⊇ {k}
int **p = &a;
           // a ⊇ {i, j}, b ⊇ {k}, p ⊇ {a}
int **q = &b;
           // a ⊇ {i, j}, b ⊇ {k}, p ⊇ {a}, q ⊇ {b}
p = q;
           // a ⊇ {i, j}, b ⊇ {k}, p ⊇ {a}, q ⊇ {b}, p ⊇ q
int *c = *q;
           // a ⊇ {i, j}, b ⊇ {k}, p ⊇ {a}, q ⊇ {b}, p ⊇ q, c ⊇ *q

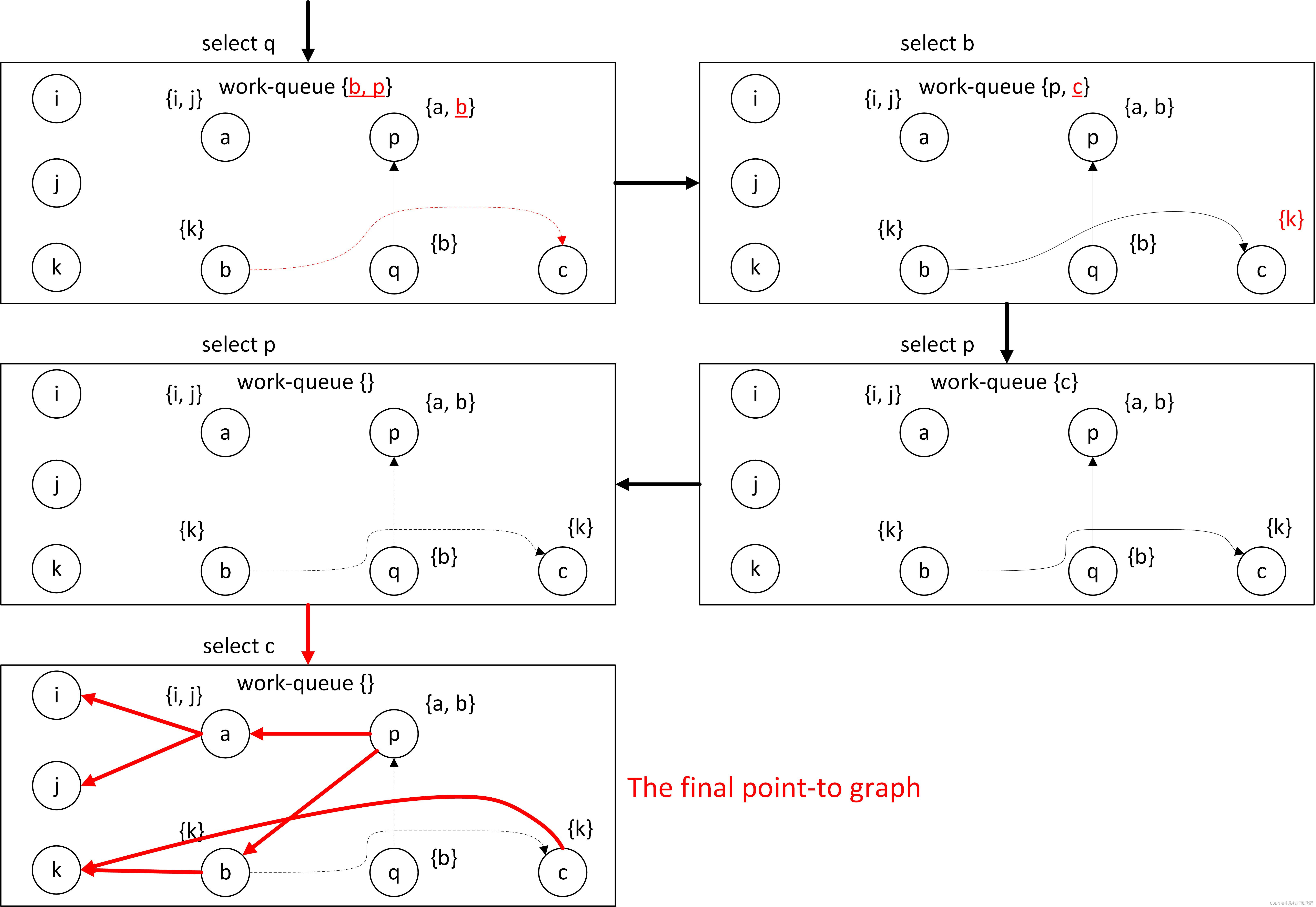

将Anderson`s algorithm应用到上述代码的整个过程如图-3所示。最后按照约束图中节点的point-to sets，按照指向关系，构建内存指向图。

图-3 代码示例2初始约束图 *注：最后一幅图中红色线条表示内存的指向关系*

当算法迭代终止的时候，我们根据约束图中节点的point-to sets，建立各个节点间的指向关系，如最后一幅图所示。

未来工作
Anderson’s algorithm优化
llvm-2.4 Andersons.cpp源码分析
clang static analyzer中Anderson’s pointer analysis实现
