STM32WB55 OTA

前言

中秋国庆放假8天太无聊，发现之前买的两块STM32WB55CGU6的开发板，看下下它的资源还挺丰富的，而且还号称是超低功耗的处理器。首先是看了下OTA的功能，本文讲解如何进行OTA。

文章

在使用OTA之前，我已经使用过NRF52832的OTA功能，实现起来较为繁琐，看了STM32WB55的OTA方式，还是简单易懂的，主要是文章写得好，结合例程来看，很快就学会了。这篇官方的文章写的很好，还是中文的，我的方法步骤就是从这来的，但是略有不同。

AN5247https://www.st.com/resource/zh/application_note/an5247-overtheair-application-and-wireless-firmware-update-for-stm32wb-series-microcontrollers-stmicroelectronics.pdf

体验OTA

开始之前我们可以先体验一下OTA的功能，在你的软件包的安装目录下有这几个工程，我们将用的这几个来体验OTA的功能。在此之前，请确认已经烧录好了对应的协议栈以及FUS，不然你是无法使用的。

• BLE_HeartRate_ota
• BLE_Ota
• BLE_p2pServer_ota

1. 首先需要下载BLE_Ota，这个就是OTA的固件，它负责擦写FLASH来实现IAP编程，所以，它是必须要的。BLE_HeartRate_ota以及BLE_p2pServer_ota两个测试的工程，我们将在这两个程序之间切换。

2.再下载BLE_HeartRate_ota，两个程序先下哪个都一样的。下载完成之后打开ST BLE ToolBox，可以看到已经在广播了，而且可以看有OTA标识的，意味着它是可以OTA的。

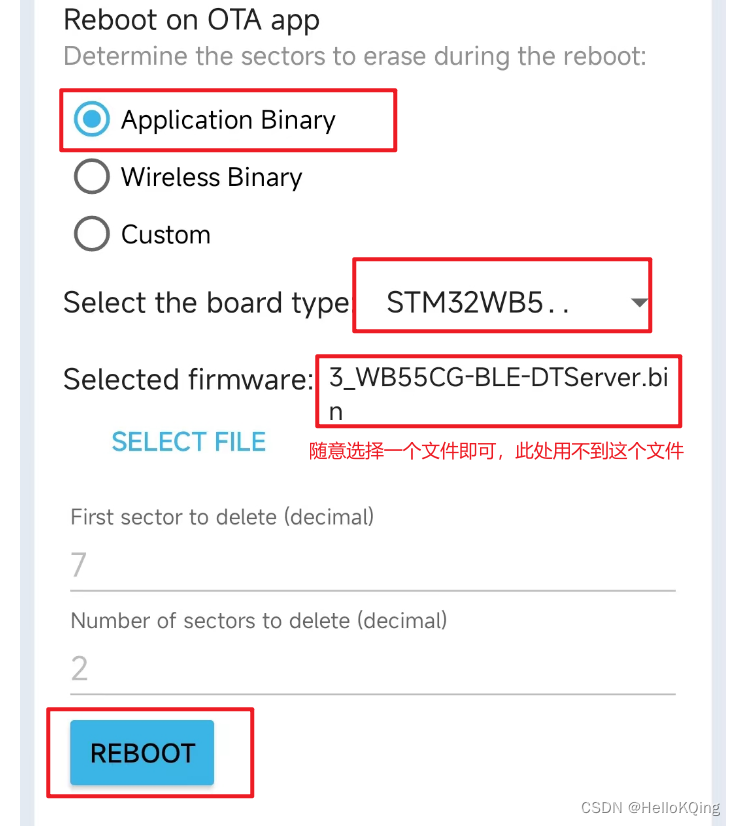

连接好以后，进行reboot，进入OTA程序，

它会自动断开，然后可以看到新的广播，

 点击下载之后即可完成OTA的升级（注：两个bin文件需要发送到手机上，通过手机来完成OTA）。

参考https://blog.csdn.net/qq_43286438/article/details/125269370

普通程序的修改

新的应用程序的修改

既然使用的是OTA固件来实现的IAP编程，实际上是OTA程序擦写FLASH，然后跳转罢了，实际上确实是这样的，但是你会发现，我随意写一个程序是无法运行的，使用ST BLE ToolBox软件上传我的固件后是无法运行的。下面讲解如何修改这个程序。

我这里编写了一个LED的程序，没有其他的操作用来测试，应该来说我下载这个程序后是可以实现LED闪烁的功能的。

编译生成bin文件然后发送到我的手机，MCU里先下载好 BLE_Ota固件以及BLE_HeartRate_ota固件。操作和上面一样，下载后你会发现LED根本就不闪烁。其实是要对链接地址进行修改。

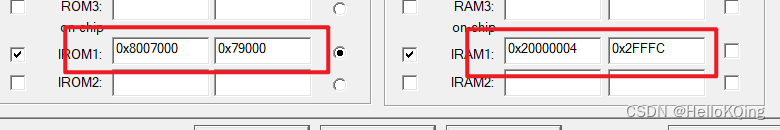

1.修改分散加载文件

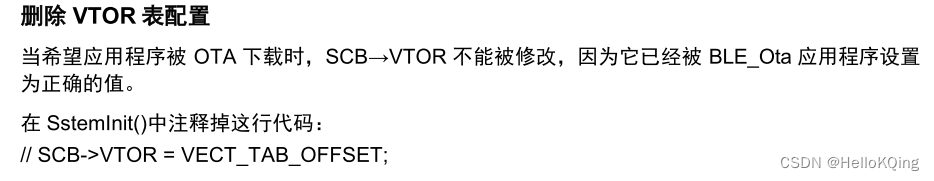

2.去除中断向量

3.添加 magic 关键字

const uint32_t MagicKeywordValue = 0x94448A29 ;
const uint32_t MagicKeywordAddress __attribute__((at(0x08007140))) = (uint32_t)&MagicKeywordValue;

这样修改以后就可以运行了，具体为什么，那就看文件吧。

后面再写如何优化，现在的程序只是可以运行，不能继续升级。

添加REBOOT特征

之前我们的程序只是显示了一次OTA升级，不能进行下一次了。那么为什么会这样呢？

这就要看OTA程序是如何实现IAP编程的，STM32WB55在启动的时候做了些什么，在哪里实现的跳转的。

打开BLE_Ota工程，在这个文件下有具体的跳转功能的实现，

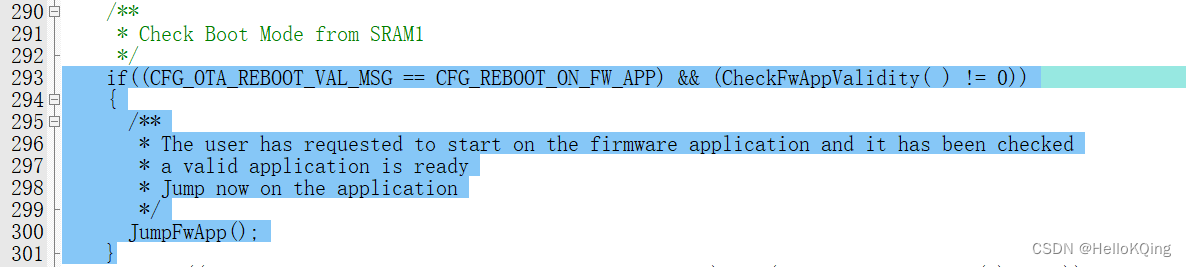

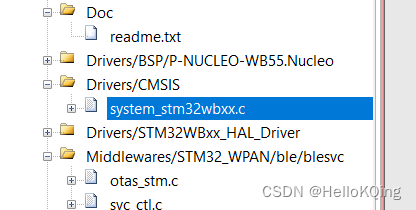

找到 void SystemInit(void) 函数，就是这个函数判断的，

 具体就不再深究了，简而言之就是实现程序的跳转需要两个条件，

•  *（(uint32_t*) 0x08007140 ）=  0x94448A29 ；不然的话，它会认为没有应用程序，会将0x08007000之后的FLASH擦除。
•  *（(uint32_t*) 0x20000000UL）=  0 ；

...

观察下来是这几句起到了标识擦除的作用，

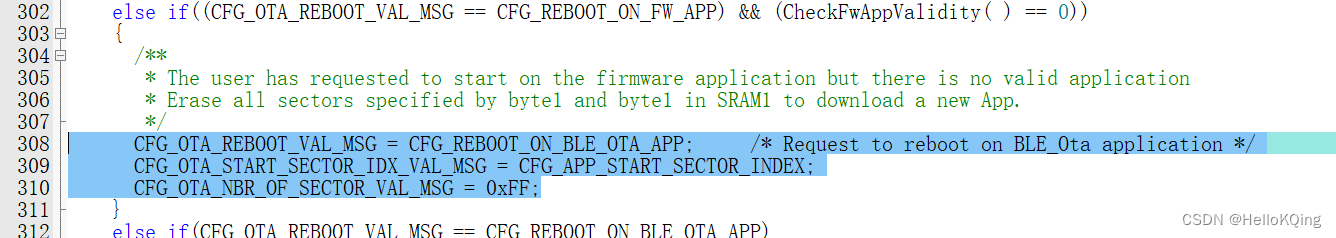

那么只要添加这几句就可以实现擦除了。原理也是比较简单，假设原来的固件为A,需要升级到固件B，用来升级的OTA固件为C。流程大概就是，系统启动，运行固件C，检测到magic 关键字存在，跳转到运行固件A，一旦固件A触发了OTA事件，需要改写SRAM1_BASE0,1,2,地址的值，标识需要OTA，然后系统重启，还是运行固件C，检测到需要进行OTA，然后擦除FLASH，原本的固件A被擦除，之后开始广播，进行下载固件B，完成升级。

/*****/
#define CFG_OTA_REBOOT_VAL_MSG            (*(uint8_t*)(SRAM1_BASE+0))
#define CFG_OTA_START_SECTOR_IDX_VAL_MSG  (*(uint8_t*)(SRAM1_BASE+1))
#define CFG_OTA_NBR_OF_SECTOR_VAL_MSG     (*(uint8_t*)(SRAM1_BASE+2))
/**在需要升级的时候调用***/
CFG_OTA_REBOOT_VAL_MSG = 0x01;
CFG_OTA_START_SECTOR_IDX_VAL_MSG = 0x07;
CFG_OTA_NBR_OF_SECTOR_VAL_MSG = 0xFF;
NVIC_SystemReset();

其中 CFG_OTA_REBOOT_VAL_MSG标识的是从何处启动， CFG_OTA_START_SECTOR_IDX_VAL_MSG标识需要擦除的扇区，CFG_OTA_NBR_OF_SECTOR_VAL_MSG  标识需要擦除的扇区数量，如果这个数量设置得小于实际的固件大小的话，升级的过程中会卡住。

其他的考虑

整个流程就是应用程序的广播中带有可以重启的特性，让MCU进入到OTA程序当中进行升级，但是如果应用程序发生了异常，导致无法正常广播，这将无法进行升级了，所以下面对BLE_Ota进行修改，让他在上电的时候延时一段时间再进行检测，而如果是软复位的话，就立即检测。

这里不赘述了，实现也是比较简单。需要注意的是，这个工程需要在放在原来的BLE_Ota路径下才能编译成功，而且使用的固件是STM32Cube_FW_WB_V1.14.1。

代码https://gitee.com/lei_kkaaa/stm32-wb55_-ota.git

自己的服务里面添加REBOOT特征值貌似并不能实现，即使是按照文档添加了特征值，手机工具依然不能实现烧写。测试发现，只有P2P服务，以及心率服务，下添加特征值是可以的。所以可以使用custom的服务，然后UUID写P2P或者心率服务，同时添加相应的特征值，不需要实现功能。之后再添加REBOOT的特征值，手机才能识别。

之后就是实现回调了，可以查看例程是如何实现的。

要想手机标识OTA，还要广播设置下，
