声明：
本文中的电路为开源电路，允许个人非商业 DIY 使用，文章禁止转载。

做了一台 FET 差分放大器，麻烦就来了，因为差分对所用的 JFET 管需要配对，一般对于普通 DIYer 来说，如果使用 BJT 晶体管，很多万用表都可以完成粗配对的工作，但是 JFET 不行，就需要单独设计一个治具来实现。

王世杰：【U CAN DIY】自己做一台 Hifi 耳放，全分立的！

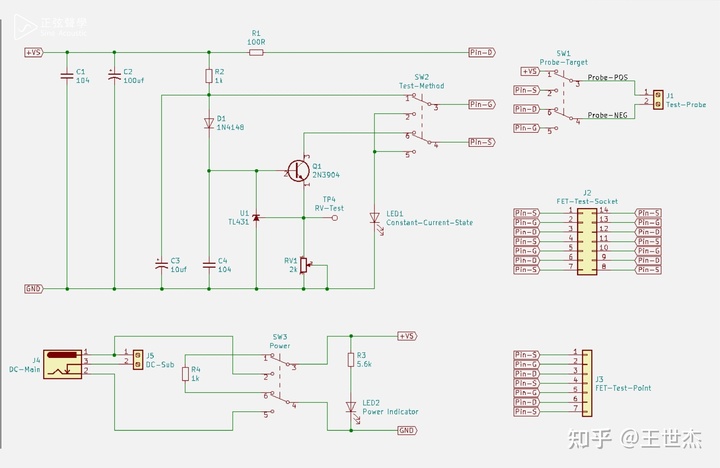

FET 治具电路原理图

说起来原理倒是非常简单的，就是给所有需要配对的 FET 管一个恒定电流，然后测量 Vgs，从中选取数值接近的元件。提示一下：差分电路在差分输入级用不用配对管差异是非常大的。

这个项目最大的特点就是可以使用 5V 9V 12V 等等随便什么电压的直流电源，因为恒流设置采用 431 作为电压参考，这样就可以根据供电电压来调整合适的恒流电压，恒流所用的电阻使用了 7 位拨码开关来对 7 个电阻进行编码，通过可调电压和可编码电阻来设置恒流是非常方便的。

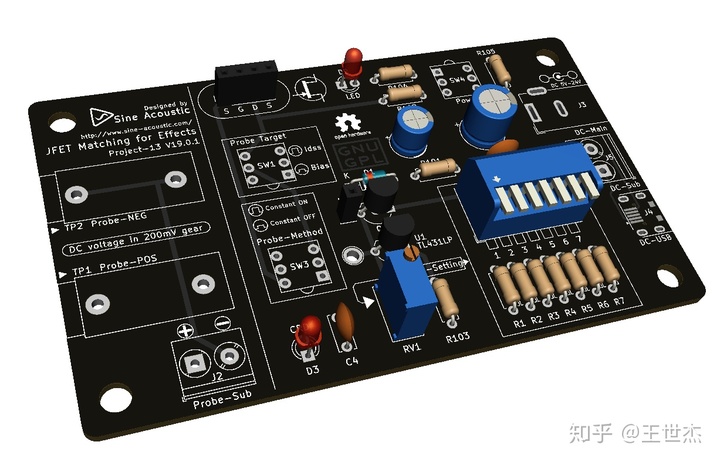

3D渲染图

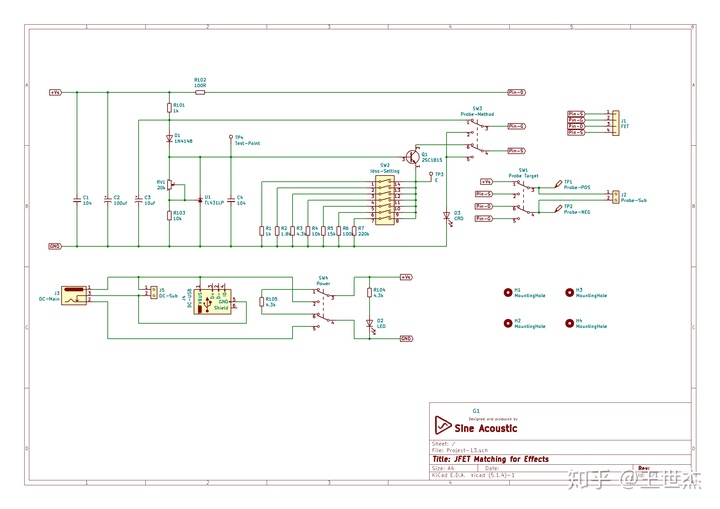

原理图中展示的 R1~R7 取值适用于 USB 的 DC 5V 供电，例如在操作 2SK170 时，我们需要 Ids 约为 2mA，那么电阻编码可以选为 2/3/6/7，将 Q1 基极电压设置在 3V 左右（Q1 使用不同的晶体管会有出入），这时，为了不至于误操作烧毁要测试的 FET 管，可以不接入它，电压调整差不多的时候插入 2SK170，将万用表的表笔红色接入 TP1，黑色接入 TP2，然后拨到 DC 2V 档，再继续调整 RV1，万用表显示电压为 0.2V 时就设置好了，这时候按下 SW1，记下万用表读数，然后只需要关闭电源，换管，再开电源，一个一个测试并记录数值就可以了。

在焊接的时候需要注意 R102 电阻选取尽量精准，因为测试 Ids 的时候不好直接测试电流，是测试 R102 两端的电压差得到的，就是说 Ids = V/100 mA，这个方法在测试电路中的电流时要比直接用电流档测试好用，起码不会烧掉万用表。

上面图里面有一些丝印错误，就不要管那么多了。
